Защитная плата Qucc BMS 7S для литиевых аккумуляторов 24 В уличная лампа хранения

Защитная плата Qucc BMS 7S для литиевых аккумуляторов 24 В уличная лампа хранения

Описание товара

Стиль: Qucc фотоаппаратов моментальной печати 7S BMS (3,7 В Номинальная литий-ионный аккумулятор не для 3,2 В Номинальная LiFePO4)

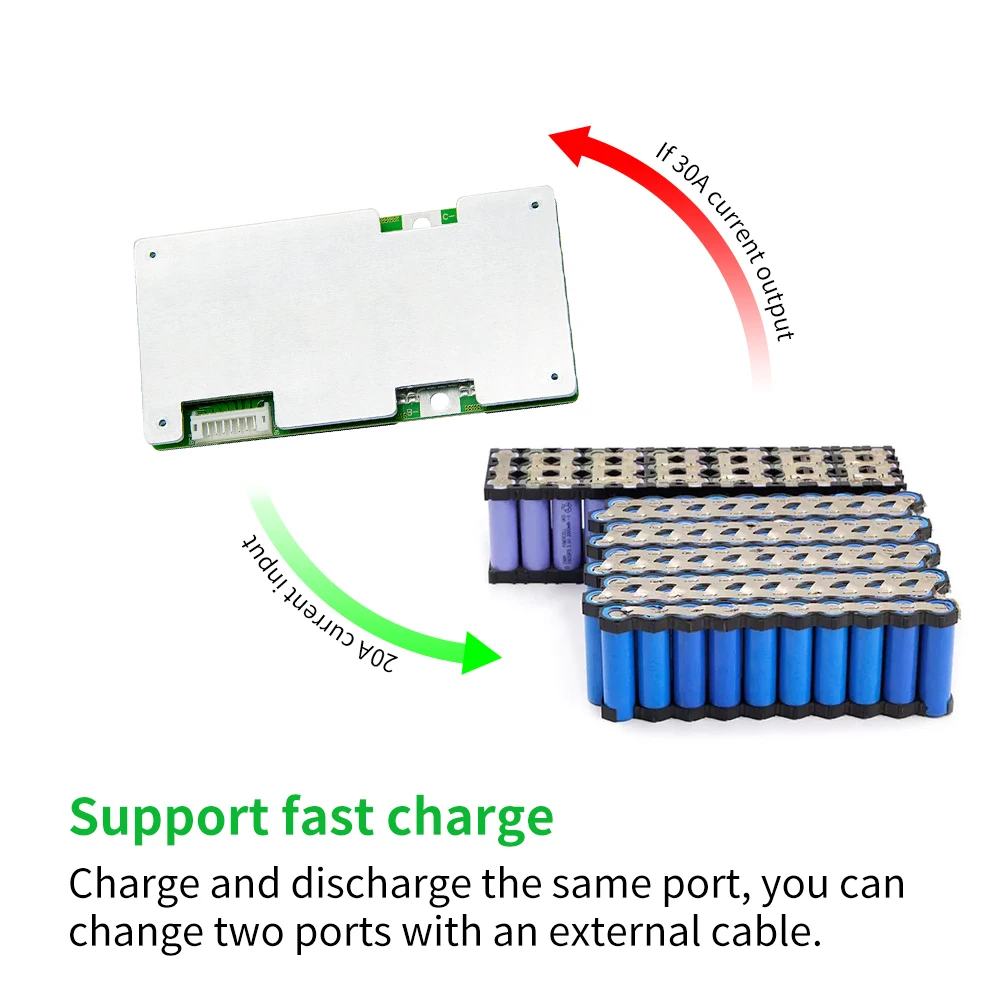

Версия: тот же порт для зарядки/разрядки

Сбалансированная версия: Да

С защитой от температуры: 80A 100A 120A

Без защиты температуры: 10A 15A 20A 30A 40A 60A

Литий-железо-Номинальное напряжение: 3,6 V/3,7 V

Внутренняя проводящая цепь: <20mΩ

Ток непрерывного разряда: 10A 15A, 20A, 30A 40A, 60A, 80A, 100A, 120A

Ток зарядки: 5A 10A, 15A, 20A, 30A, 40A, 60A, 80A, 100A

Напряжение зарядки: 29,4 в

Диапазон рабочих температур: -20 ℃ / + 80 ℃

Сбалансированный ток: 20-30 мА

Посылка включает в себя:

1 x BMS

1 х кабель

Руководство по эксплуатации-1 шт.

Эта версия совместима с аккумулятором 3S 4S 5S 6S 7S. Вам нужно только изменить метод подключения.

Теплые советы:

1. Пожалуйста, не Смешайте хороший аккумулятор и плохой аккумулятор.

2. Возможно отклонение на 1-2 см из-за ручного измерения размера.

3. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Предназначен для аккумулятора

Выберите соответствующий выходной ток для удовлетворения требований к питанию, Защитите безопасность аккумуляторной батареи во время использования и предотвратите проблемы безопасности, вызванные перегревом.

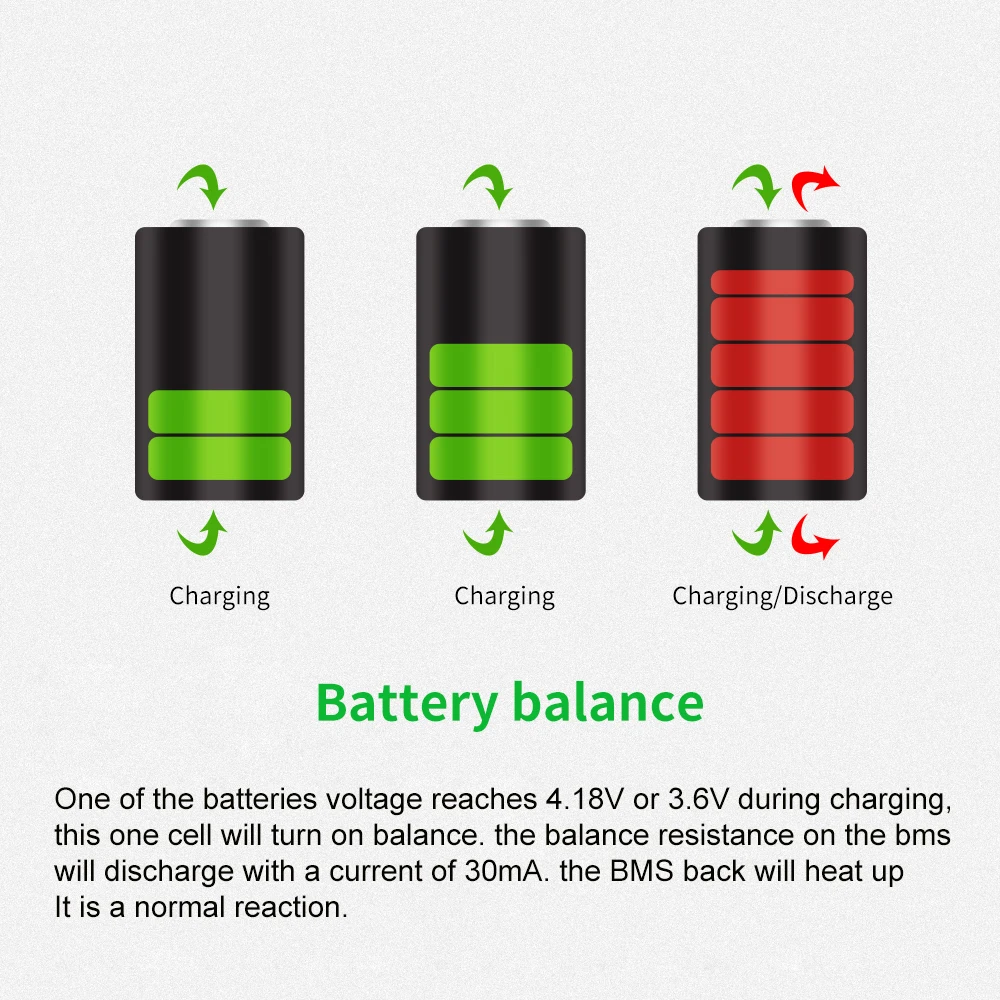

Вспомогательный сбалансированный

Когда функция баланса срабатывает, сопротивление баланса на BMS будет разрядиться с током 20-30 мА. BMS с балансом эффективно продлит срок службы аккумулятора.

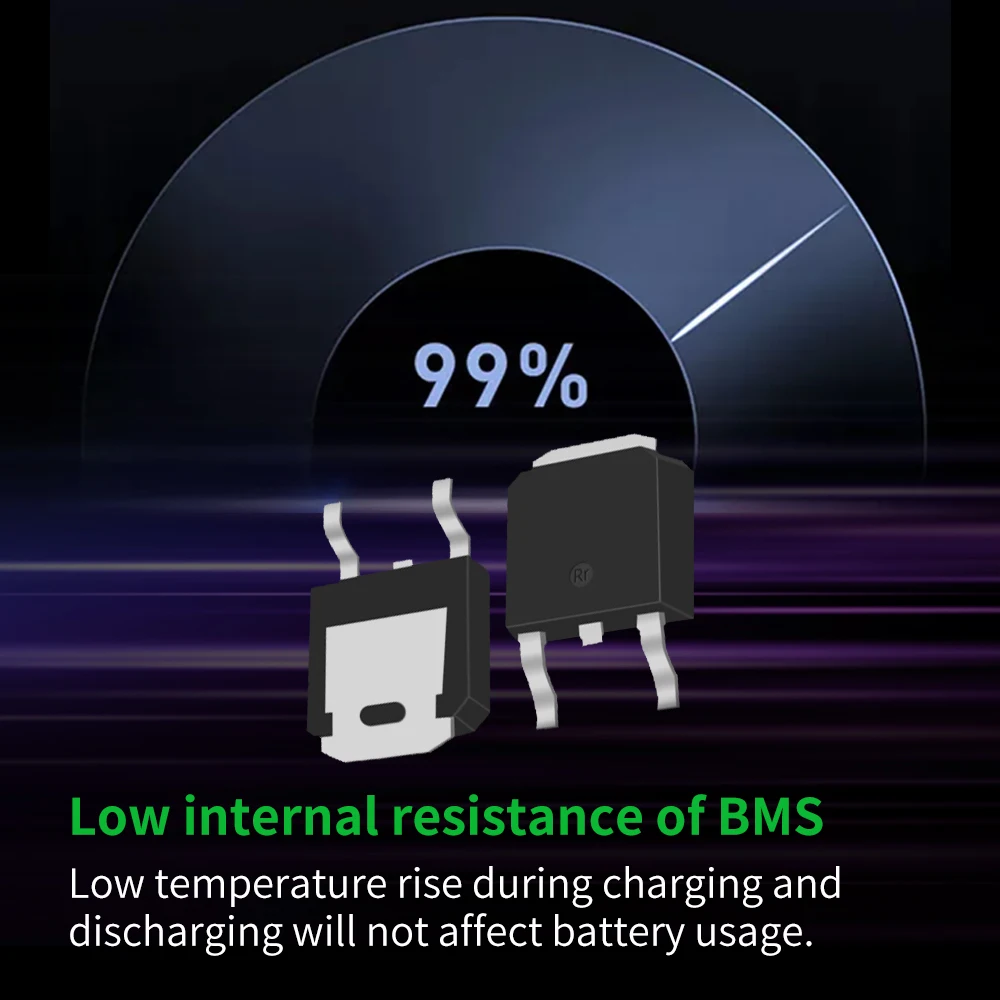

Высокое качество MOS

Все электронные компоненты формируются SMT post сварки для обеспечения эффективного производства и равномерного качества.

Рассеивание тепла

Специальный алюминиевый теплоотвод, эффективно рассеивает температуру до безопасной и стабильной, простой в использовании.

Три распыления краски

Он имеет отличную изоляцию, влагостойкость, сопротивление утечке, ударопрочность, сопротивление пыли, коррозионную стойкость, устойчивость к старению, сопротивление короны и т. д.

Отладка цепи

Каждая модель была дебютирована и протестирована инженерами, чтобы улучшить стабильность продукта, пожалуйста, чувствуйте себя легко, используя его.

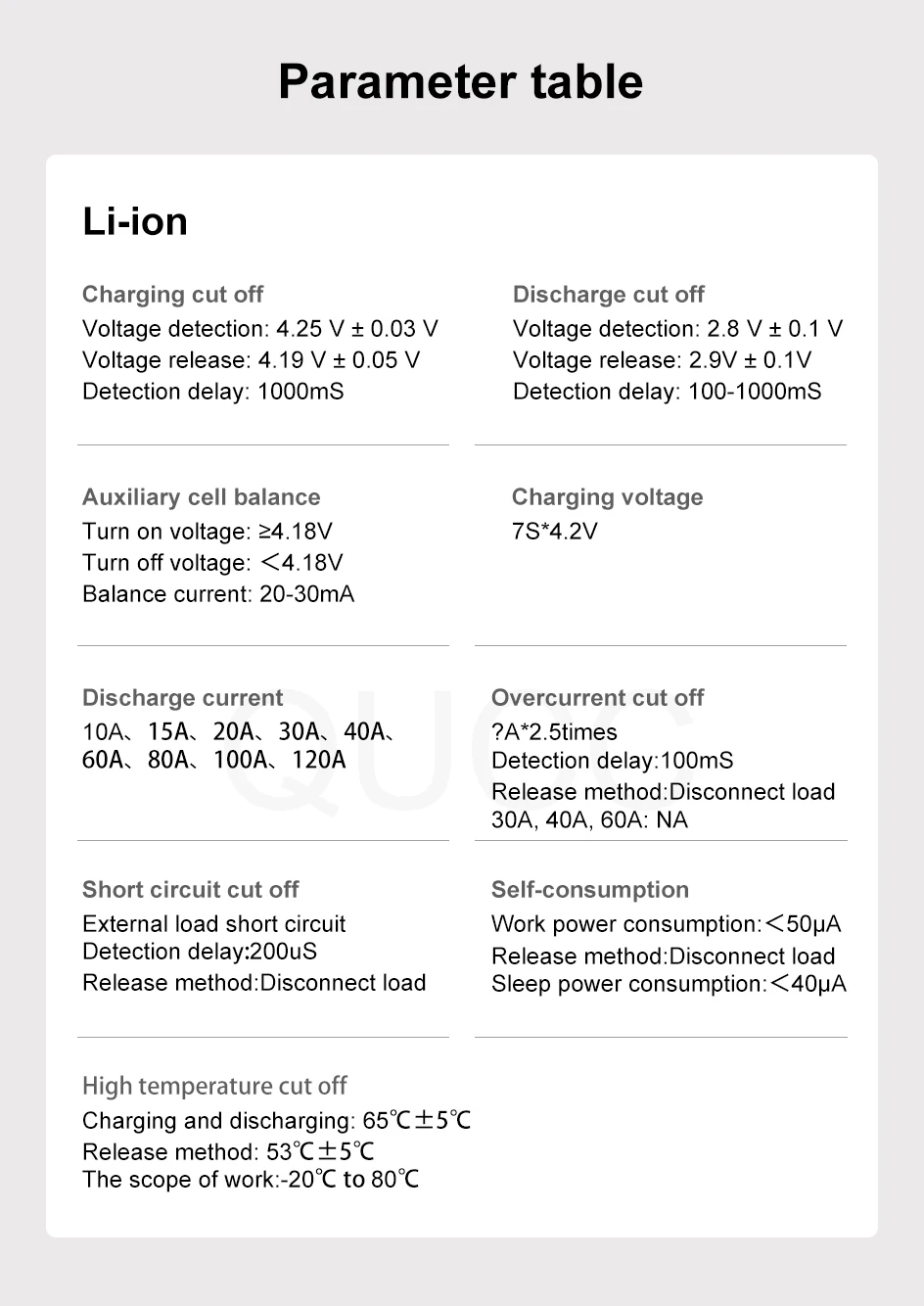

Таблица параметров li-ion

♣Отключение зарядки

Напряжение обнаружения: 4,25 В ± 0,03 в

Выпуск напряжение: 4,19 V ± 0,05 V

Задержка обнаружения: 1000 мс

♣Отключается разряд

Обнаружение напряжения: 2,8 V ± 0,1 V

Выпуск напряжение: 2,9 V ± 0,1 V

Задержка обнаружения: 100-1000 мс

♣Вспомогательный баланс ячейки

Включение напряжения: ≥ 4,18 в

Выключение напряжения: <4,18 в

Сбалансированный ток: 20-30 мА

♣Зарядное напряжение

7S * 4,2 V

♣Ток разряда

10A, 15A, 20A, 30A, 40A,

60A, 80A, 100A, 120A

♣Зарядный ток

5A, 10A, 15A, 20A, 30A,

40A, 60A, 80A, 100A

♣Отключение от перегрузки по току

Ток обнаружения:? * 2,5 раз

Задержка обнаружения: 100 мс

Метод выпуска: Отключение нагрузки

30A, 40A, 60A: NA

♣Отключение от короткого замыкания

Состояние триггера: внешнее короткое замыкание

Задержка обнаружения: 200uS

Метод выпуска: Отключение нагрузки

30A, 40A, 60A: NA

♣Собственного потребления

Потребляемая мощность работы:<50μA

Метод выпуска: Отключение нагрузки

Потребляемая мощность сна:<40μA

♣Высокая температура отключается

Зарядка и разрядка: 65 ℃ ± 5 ℃

Способ выпуска: 53 ℃ ± 5 ℃

Объем работы: от-20 ℃ до 80 ℃

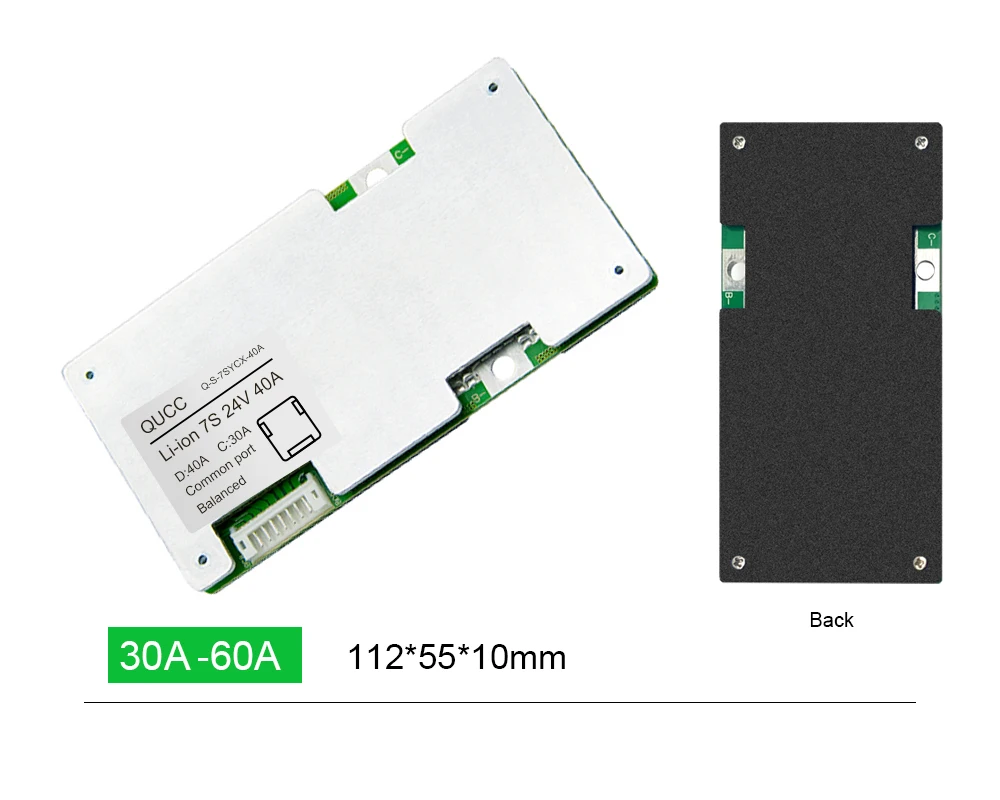

Размер изделия

Гарантируем безопасность перегрузки по току и разумный размер.

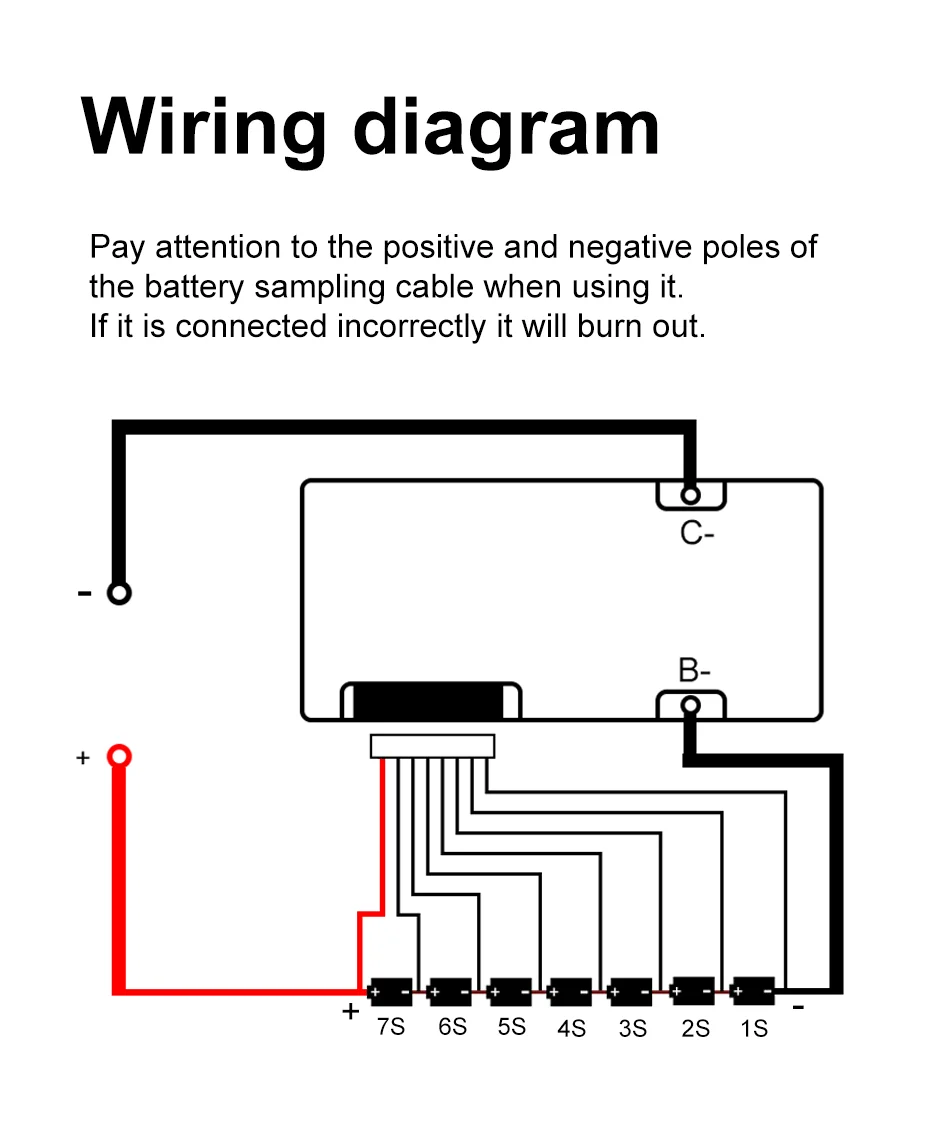

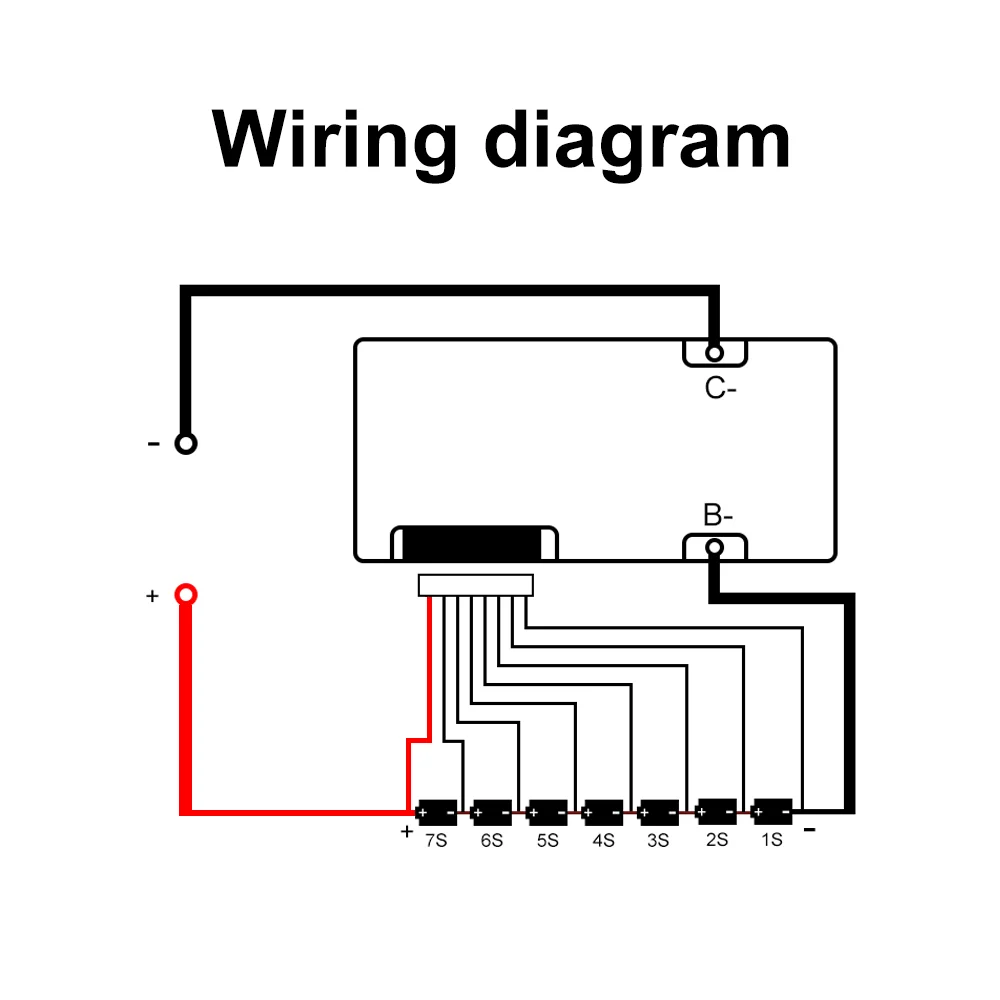

Схема проводки

Проверка качества

Изделие было протестировано перед отправкой.

В: когда включена функция баланса?

О: это зависит от аккумулятора, чтобы достичь баланса напряжения, литий-ионный аккумулятор баланс обнаружения напряжения 4,18 в.

Принцип Balace:

1. Любое Напряжение ячейки достигает 4,18 в, оно будет заряжаться и разряжаться одновременно.

2. Если напряжение ячейки не достигает 4,18 в, оно будет заряжено только и не разряжается.

3. Любому мобильному напряжение превышает 4,2 V или более будет выключен для защиты и все клетки автоматически прекратит зарядку.

В: почему баланс светильник не включается?

О: Пожалуйста, проверьте, достигает ли напряжение ячейки защитного напряжения зарядного устройства.

Если вы обнаружите, что напряжение достигло напряжения зарядного устройства, но оно еще не достигло напряжения защиты BMS, поэтому баланс светильник не будет включен. Вы можете измерить, достигает ли Напряжение каждой ячейки значения балансового напряжения.

В: Какова связь между емкостью аккумулятора (AH или mAH) и током BMS (A)?

О: нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не означает большой ток, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, он не зависит от емкости аккумулятора.

В: какой тип зарядного устройства я должен выбрать?

О: литиевая батарея должна выбрать конкретное зарядное устройство, не используйте зарядное устройство leadacid для литиевой батареи, для зарядного устройства leadacid может быть MOS с защитой от поломки высокого давления, которая не защитит BMS от перезарядки.

LiFePO4 напряжение зарядного устройства = количество шнуров батареи X 3,65 в, в то время как литий-ионный аккумулятор зарядное напряжение = количество шнуров Батареи X 4,2 в

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
