Описание товара

Стиль: Qucc 16S BMS (литий-ионный аккумулятор с номиналом 3,7 в, не для LiFePO4 с номиналом 3,2 В)

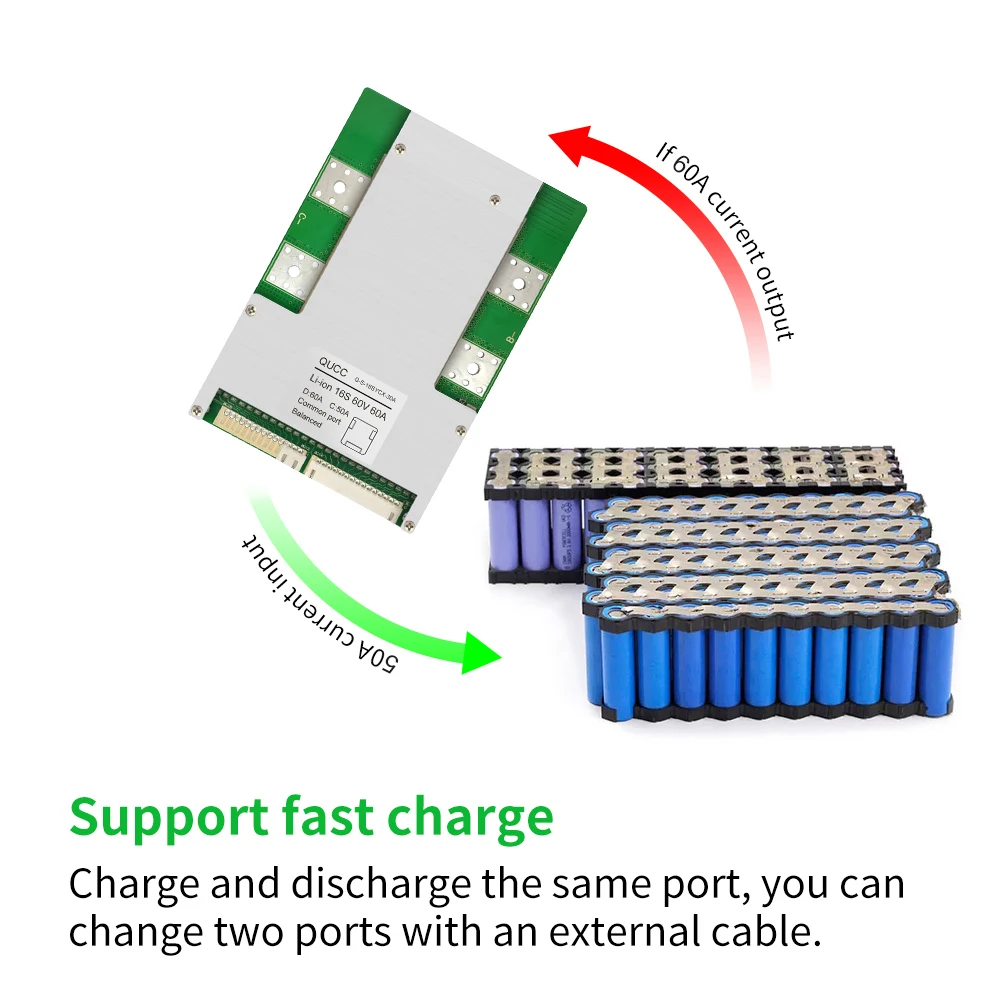

Версия: тот же порт для зарядки/разрядки

Сбалансированная версия: Да

С защитой от перегрева: 40A 50 60A 80A 100A 120A

Без температурной защиты: 15A 20A 30A

Номинальное напряжение литиевого элемента: 3,6 В/3,7 в

Внутреннее сопротивление проводящей цепи: <20 МОм

Постоянный ток разряда: 15A, 20A, 30A 40A, 50A, 60A, 80A, 100A, 120A

Напряжение зарядки: 67,2 в

Диапазон рабочих температур: -20 ℃/ + 80 ℃

Зарядный ток: 10A, 15A, 20A, 30A, 40A, 50A, 60A, 80A, 100A

Сбалансированный ток: 20-30 мА

Преимущества:

Данная версия совместима с аккумулятором до 16 струн. Вам нужно только изменить способ подключения.

1) импортированный IC с низким внутренним сопротивлением MOS, медная полоса будет более стабильной, антистатический силикон, плюс алюминиевый радиатор. PCB использует высокое антикоррозийное, пыленепроницаемое, влагостойкое покрытие. Расход всего устройства составляет менее 50uA.

2) Основные функции: защита от перезарядки, защита от переразряда, защита от перегрузки по току, защита от короткого замыкания, защита от перегрева, сбалансированная защита и т. д.

3) когда все аккумуляторы полностью заряжены или напряжение зарядки одинаково, он включит светодиодный светильник для обозначения. Это очень удобно и безопасно в использовании.

4) Контроль температуры: Контролируйте напряжение батареи и ток цепи зарядки и разрядки от-15 ℃ до 75 ℃ ± 5 ℃ и своевременно Контролируйте включение/выключение текущей цепи. Предотвращение серьезного повреждения аккумулятора в условиях высокой или низкой температуры или потенциальных опасностей для безопасности.

5) Применение: используется для номинального напряжения литиевой батареи 3,6 В/3,7 в, литиевой тройной, полимерной литиевой батареи (lipo), Ii ионной батареи (в том числе 18650, 26650 перезаряжаемой батареи), двигателя, хранилище солнечной энергии, Электромобиль, электровелосипед, электроскутер, электроинструменты, аккумуляторная батарея diy, солнечная энергия, инверторы и другие.

Посылка входит:

1 x BMS

1 x Кабель

1 руководство по эксплуатации

Советы:

1. Если P-и C-bms находятся на одной стороне, вам нужно только подключить к C-, и P-недействителен. (Для 40A-50A)

2. Пожалуйста, не смешивайте хорошую батарею и плохую батарею.

3. Замеры сделаны вручную, поэтому возможны отклонения на 1-2 см.

4. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Предназначен для аккумулятора питания

Выберите соответствующий выходной ток для соответствия требованиям к мощности, Защитите безопасность аккумуляторного блока во время использования и предотвратите проблемы безопасности, вызванные превышением температуры.

Вспомогательный сбалансированный

При срабатывании функции баланса сопротивление баланса на БМС разрядится током 20-30 мА. BMS с балансом эффективно продлит срок службы аккумуляторного блока.

Высококачественный MOS

Все электронные компоненты сформированы методом SMT post сварки для обеспечения эффективного производства и равномерного качества.

Рассеивание тепла

Специальный алюминиевый радиатор, эффективно рассеивает температуру до безопасной и стабильной, простой в использовании.

Три анти-краски распыления

Обладает отличной изоляцией, влагостойкостью, устойчивостью к протеканию, ударопрочностью, пыленепроницаемостью, коррозионной стойкостью, стойкостью к старению, короностойкостью и т. Д.

Отладка цепи

Каждая модель была отлажена и протестирована инженерами для улучшения стабильности продукта, пожалуйста, не стесняйтесь его использовать.

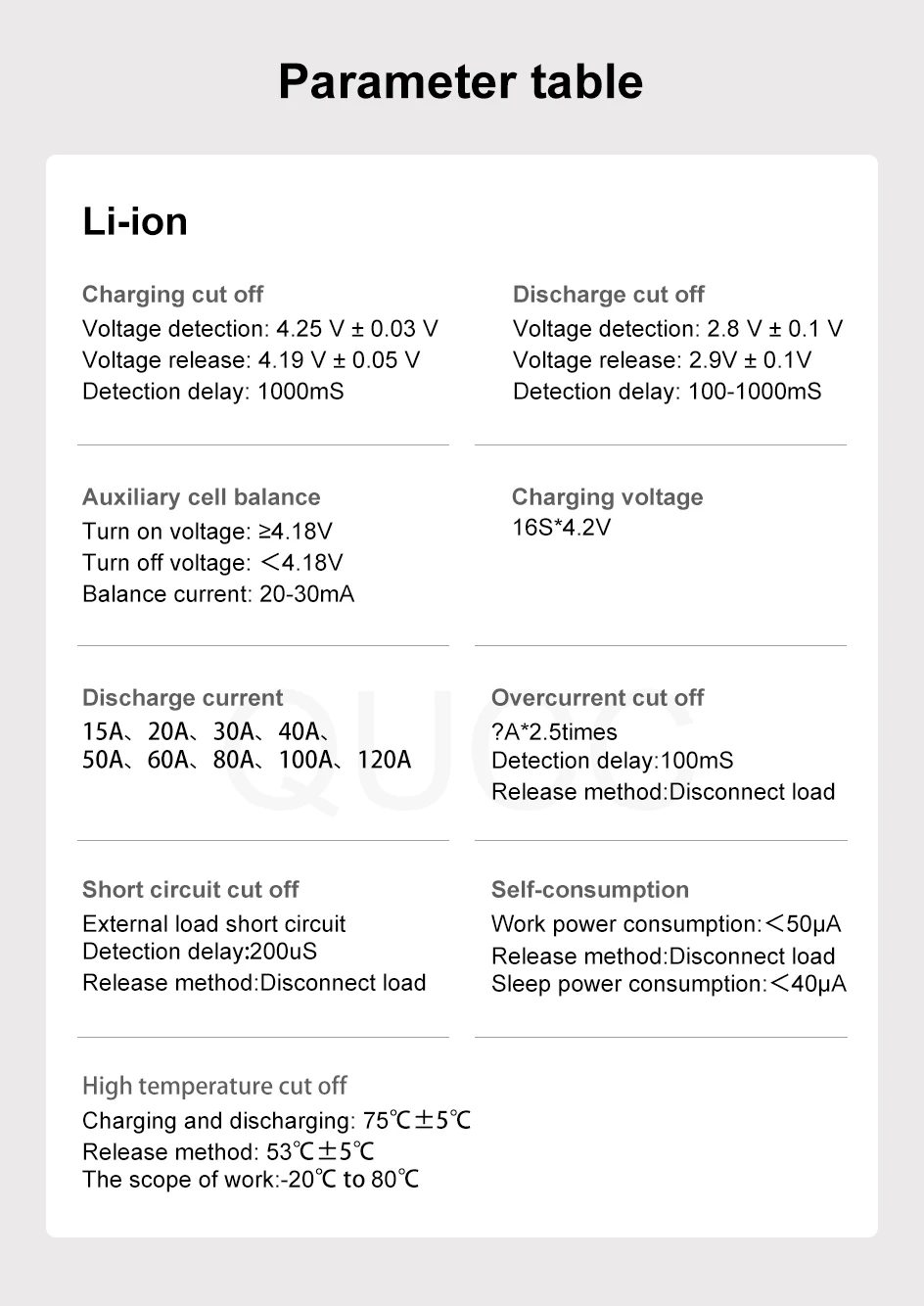

Таблица параметров li-ion

⏰отключение зарядки

Напряжение обнаружения: 4,25 В ± 0,03 в

Напряжение выпуска: 4,19 В ± 0,05 В

Задержка обнаружения: 1000 мс

⏰отрезать

Напряжение обнаружения: 2,8 В ± 0,1 в

Напряжение выпуска: 2,9 В ± 0,1 в

Задержка обнаружения: 100-1000 мс

⏰вспомогательный баланс ячеек

Напряжение включения: ≥ 4,18 в

Напряжение отключения: <4,18 в

Сбалансированный ток: 20-30 мА

Зарядное напряжение

16S × 4,2 в

⏰ток разряда

15A 20A 30A 40A 50A

60 А, 80 А, 100 А, 120 А

⏰зарядный ток

10 А, 15 А, 20 А, 30 А, 40 А

50A, 60A, 80A, 100A

⏰отрезание от перегрузки по току

Ток обнаружения:? A * 2,5 раз

Задержка обнаружения: 100 мс

Способ выпуска: отключить нагрузку

⏰отключение короткого замыкания

Состояние запуска: внешнее короткое замыкание

Задержка обнаружения: 200 мкс

Способ выпуска: отключить нагрузку

⏰самопотребление

Потребляемая мощность в работе:<50 мА

Способ выпуска: отключить нагрузку

Энергопотребление в спящем режиме:<40μA

⏰отрезание при высокой температуре

Зарядка и разрядка: 75 ℃ ± 5 ℃

Способ выпуска: 53 ℃ ± 5 ℃

Объем работы: от-20 ℃ до 80 ℃

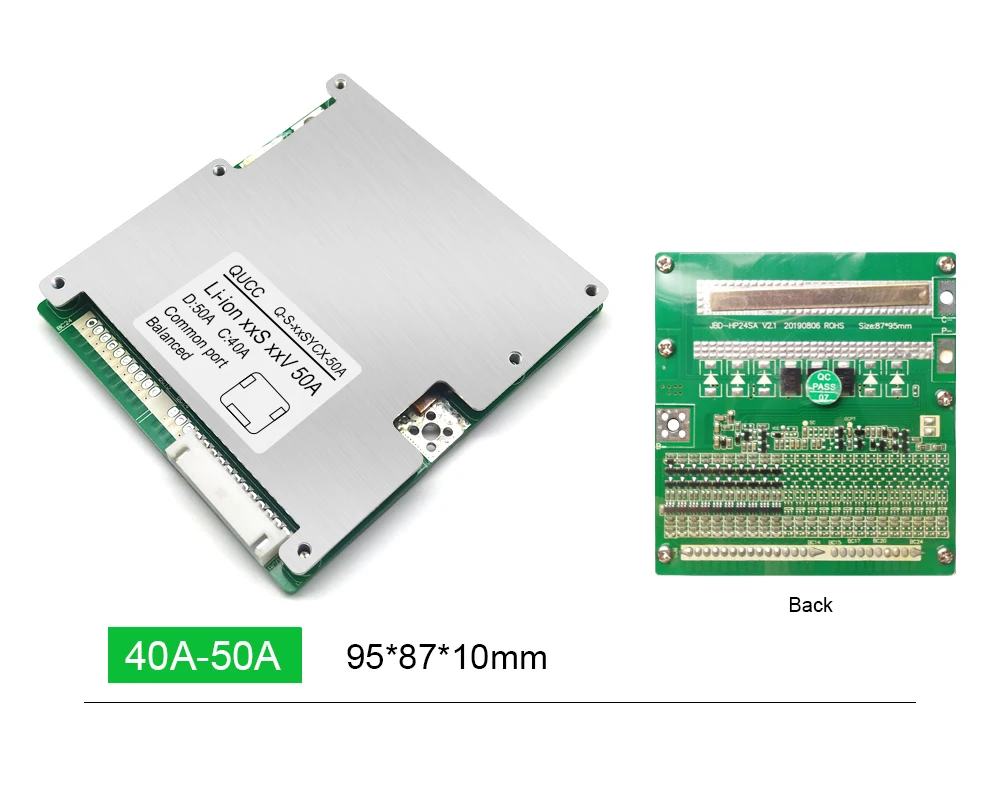

Размер изделия

Обеспечивает безопасность при перегрузке по току и разумный размер.

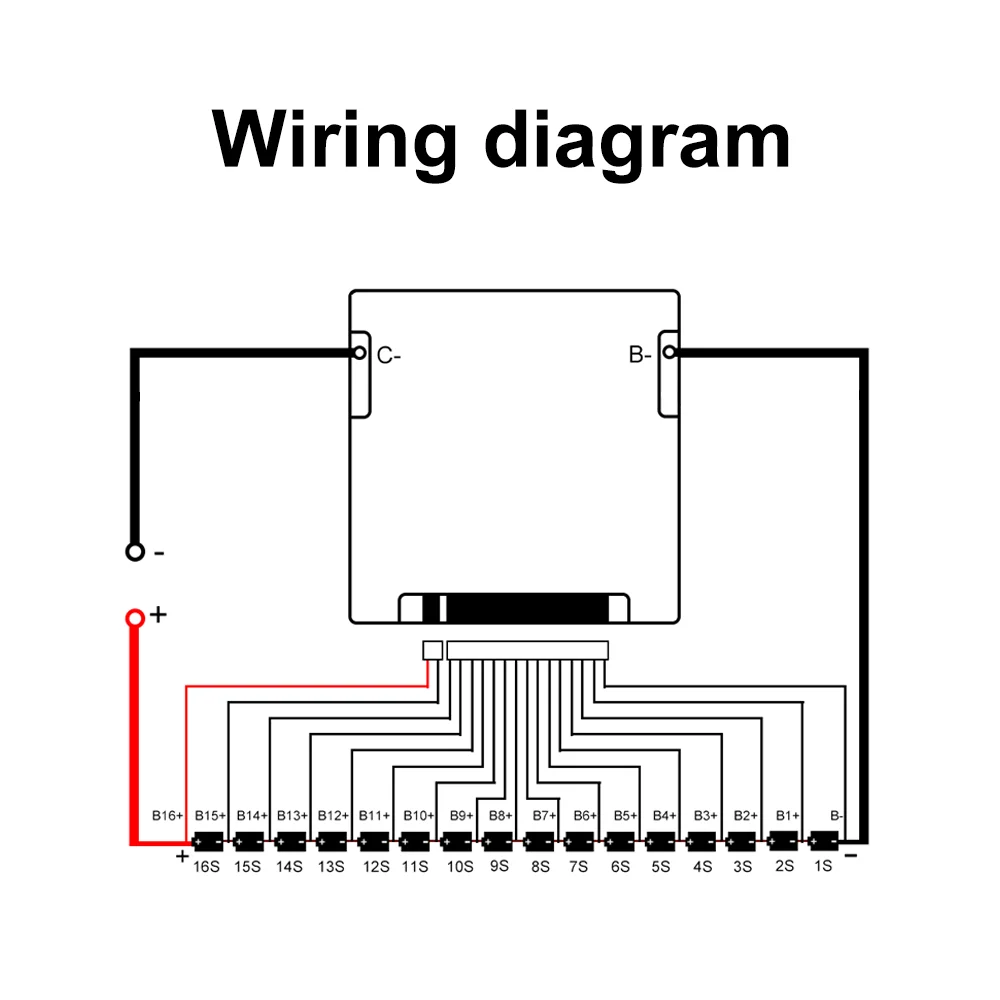

Схема подключения

Проверка качества

Товар прошел Протестировано перед отправкой.

В: когда включена функция баланса?

О: это зависит от батареи для достижения балансового напряжения, литий-ионная батарея обнаружения баланса напряжения составляет 4,18 в.

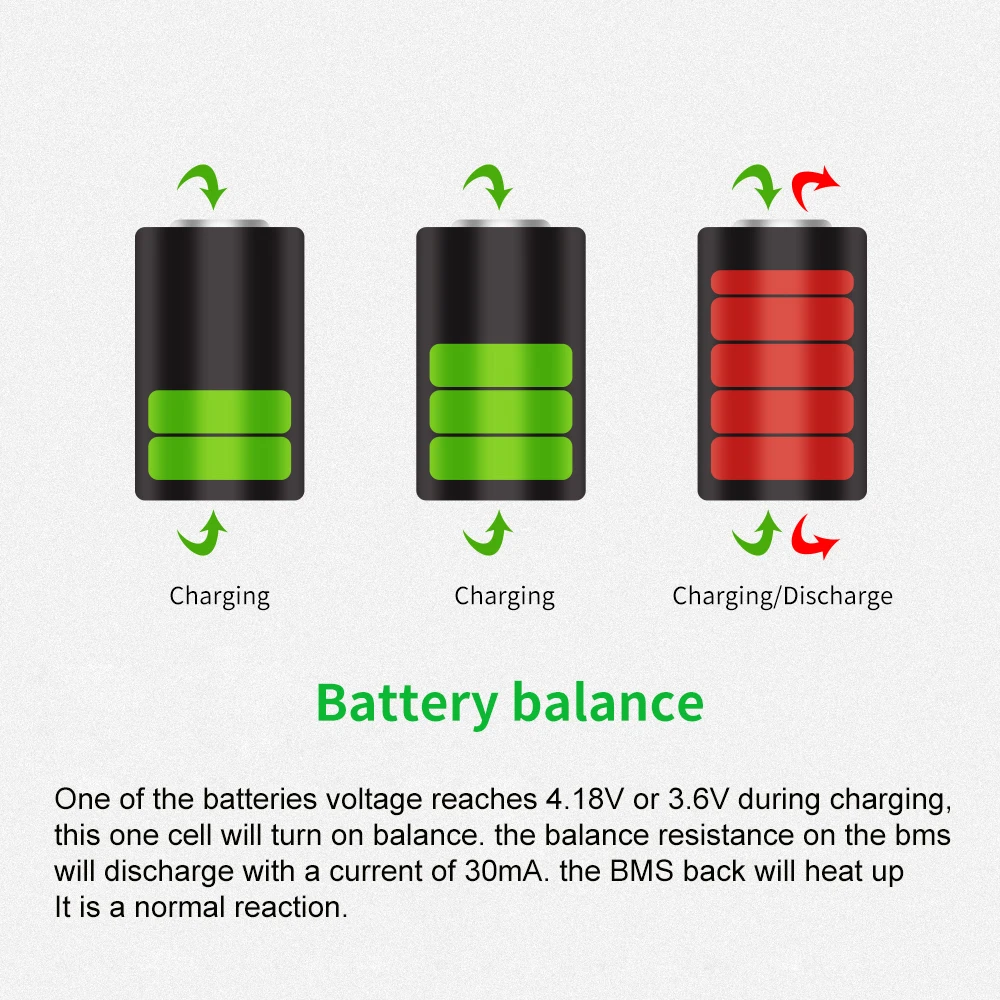

Принцип баланса:

1. Любое Напряжение аккумулятора достигает 4,18 в, оно будет заряжаться и разряжаться одновременно.

2. Если напряжение элемента не достигает 4,18 в, он будет заряжен только и не разряжен.

3. Любое Напряжение аккумулятора превышает 4,2 в или более, оно будет выключено для защиты, и все ячейки прекратят зарядку.

В: почему не включается индисветильник баланса?

О: Пожалуйста, проверьте, достигает ли напряжение ячейки защитного напряжения зарядного устройства.

Если напряжение обнаружения достигло напряжения зарядного устройства, но оно еще не достигло напряжения защиты BMS, поэтому индисветильник баланса не включится. Вы можете измерить, достигает ли каждое напряжение ячейки значения балансового напряжения.

В: Какова связь между емкостью аккумулятора (Ач или мАч) и током BMS (а)?

О: нет прямой связи между емкостью батареи и током BMS, большая емкость не означает большой ток, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбирать высокий ток BMS, он не зависит от емкости аккумулятора.

Вопрос: какой тип зарядного устройства мне следует выбрать?

О: литиевая батарея должна выбирать специальное зарядное устройство, не используйте свинцово-Кислотное зарядное устройство для литиевой батареи, поскольку свинцово-Кислотное зарядное устройство может иметь MOS с высокой защитой от поломки давления, что не защитит BMS от перезарядки.

Напряжение зарядного устройства LiFePO4 = количество струн аккумуляторов X 3,65 в, в то время как напряжение зарядного устройства литий-ионных аккумуляторов = количество струн аккумуляторов X 4,2 в

Теплые наконечники

1. Пожалуйста, используйте его осторожно при установке, чтобы избежать короткого замыкания.

2. Не снимайте и не заменяйте компоненты защитной платы самостоятельно.

3. Защитную панель литиевой батареи с разным напряжением нельзя смешивать. Например, литий-ионная BMS нельзя использовать для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте монтажную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошее теплоотведение вокруг защитной панели.

7. Во время использования необходимо соблюдать параметры конструкции и условия использования, потому что неправильное использование повредит схему.
