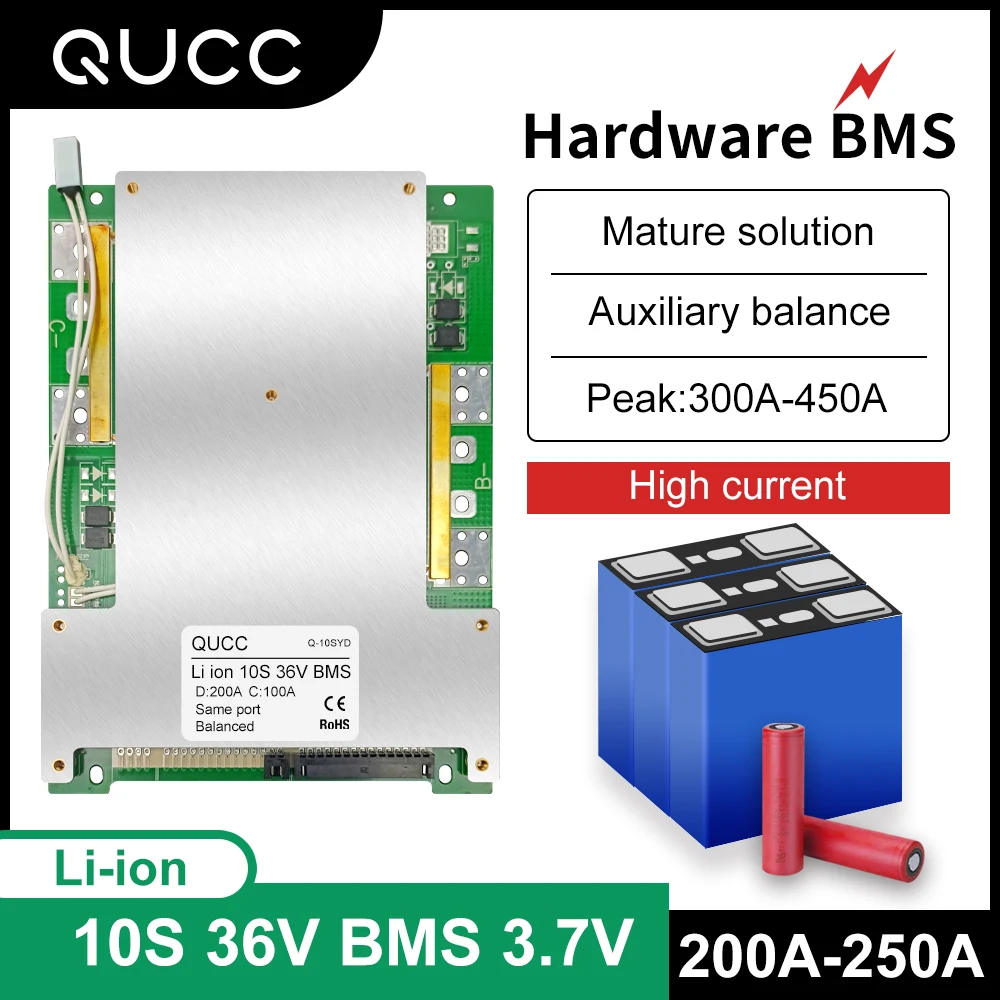

Защитная плата BMS 10S 200A 18650 для литиевого аккумулятора эквалайзер модуль печатной

Защитная плата BMS 10S 200A 18650 для литиевого аккумулятора эквалайзер модуль печатной

* Особенности:

1. Стиль: Qucc 10S BMS (3,6 V 3,7 V Номинальный литий-ионный аккумулятор не для 3,2 В Номинальная LiFePO4)

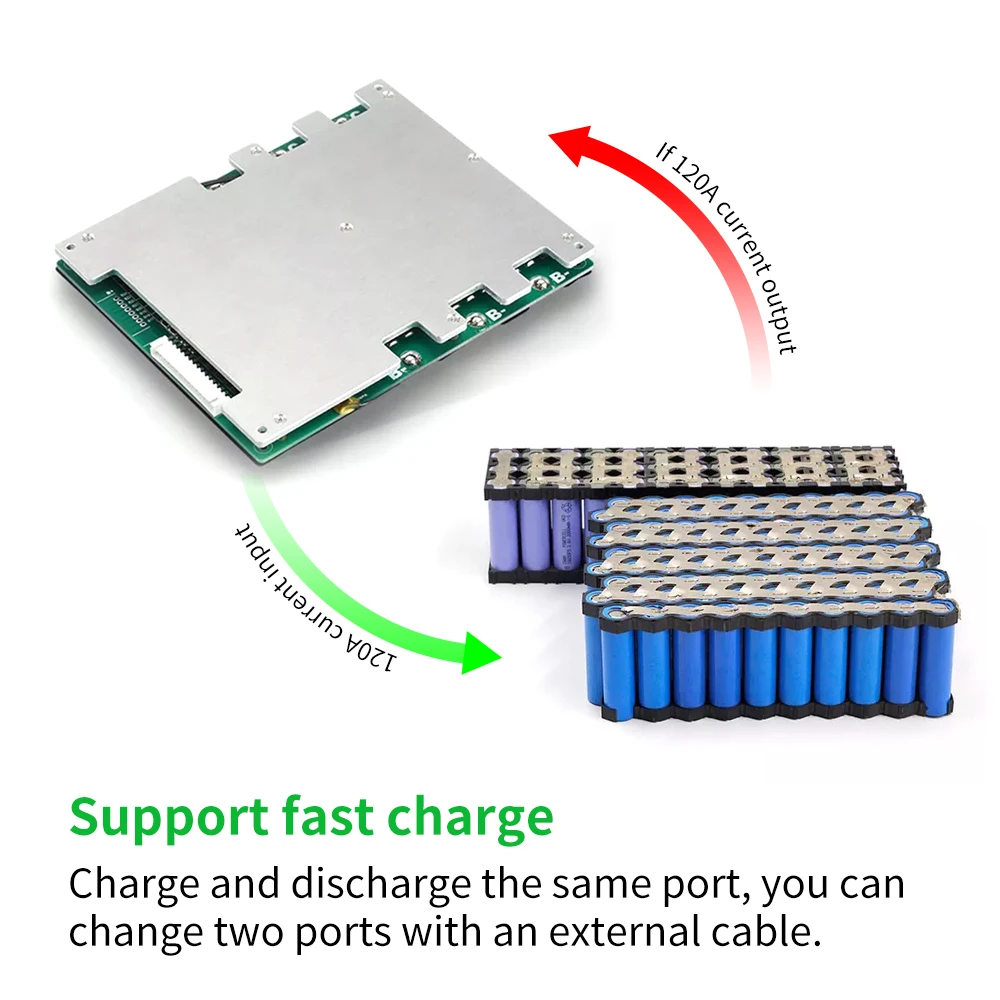

2. Тип: Сбалансированная версия и тот же порт для зарядки/разрядки

3. 200A BMS подходит для 10S 36V комплект литий-ионный батарей.

4. Применение: Стандартный напряжение 3,6 V, 3,7 V литиевая батарея (в том числе 18650, 26650, литий-полимерная батарея, солнечная батарея, инвертор, запуске автомобиля и магазины типа "сделай сам" батарейный блок

* Функции:

* Защита от перезарядки: предотвращает чрезмерную зарядку аккумулятора

* Защита от перегрузки: Предотвращение чрезмерного разряда батареи

* Защита от перегрузки по току: предотвращает чрезмерный ток батареи

* Защита от короткого замыкания: автоматическая защита, когда происходит короткое замыкание

* Температурная защита: защита от перегрева, обнаружение высокой температуры и контроль температуры

* Защита баланса: Балансировка напряжения батареи увеличивает срок службы батареи

* Электростатическая защита: встроенная силиконовая Электростатическая защита

* Медный ток: усиливает непрерывность тока, чтобы предотвратить повышение температуры из-за перегрузки по току. 200A использует большие вафельные МОП для чрезмерного тока и укрепляет канал рассеивания тепла.

* Примечание:

1. Возможно отклонение на 1-2 см из-за ручного измерения размера.

2. Пожалуйста, убедитесь, что одинаковое Напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии.

3. Пожалуйста, убедитесь, что ваш аккумулятор не поврежден перед использованием этой BMS

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Предназначен для аккумулятора

Выберите соответствующий выходной ток для удовлетворения спроса на электроэнергию, обеспечения безопасности аккумуляторной батареи и обеспечения безопасности персонала, вызванного тепловым бегом.

Вспомогательный сбалансированный

Встроенная функция баланса 35mA эффективно продлевает срок службы аккумуляторного блока.

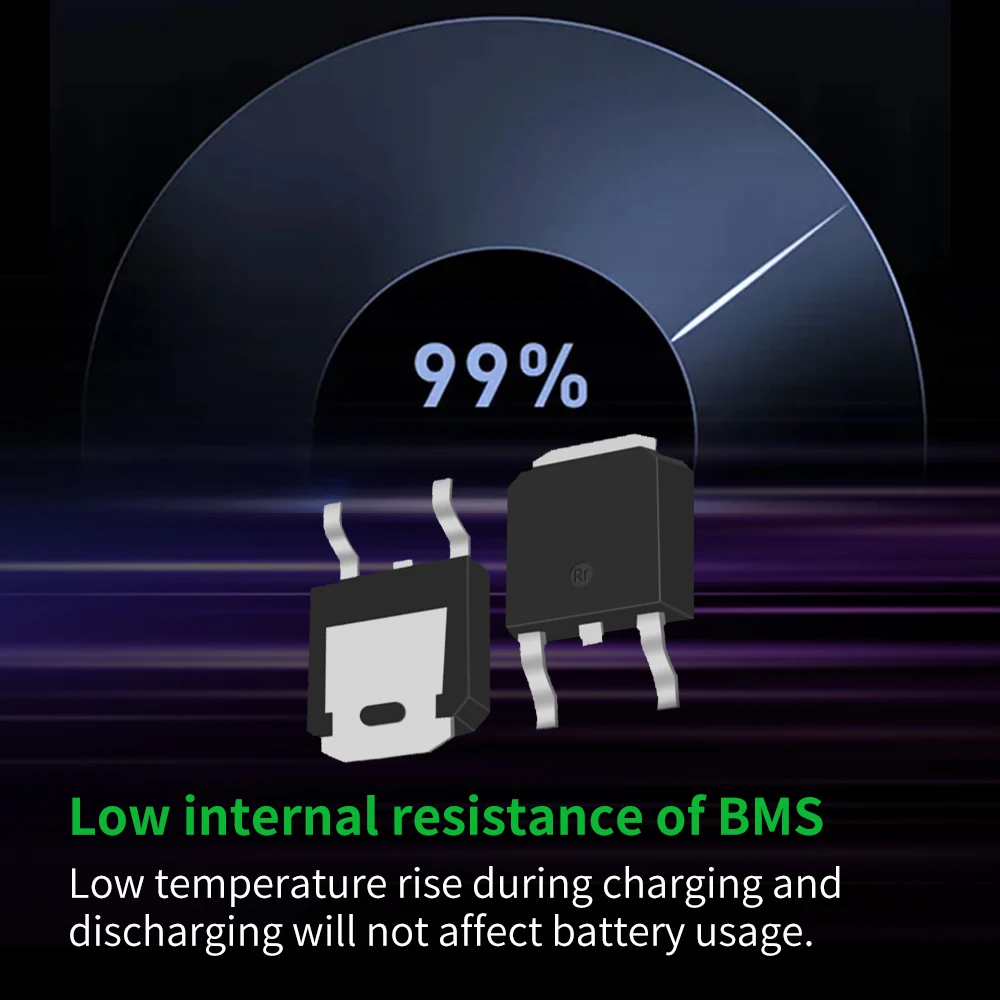

Высокое качество MOS

Все электронные компоненты формируются SMT post сварки для обеспечения эффективного производства и равномерного качества.

Добавить медную пластину

Улучшите текущее прохождение и Уменьшите высокую температуру, генерируемую во время разрядки.

Рассеивание тепла

Специальный алюминиевый радиатор используется для отведения тепла для обеспечения эффективного использования.

Три распыления краски

Он обладает отличной изоляцией, влагостойкостью, устойчивостью к утечке, ударопрочностью, пыленепроницаемостью, коррозионной стойкостью, устойчивостью к старению, стойкостью к короне и т. д.

Интегрированный чип управления

Шлейка коллекции имеет функцию защиты от разъединения, и ответ управления чипом быстрый и стабильный.

Отладка цепи

Каждая модель была дебютирована и протестирована инженерами, чтобы улучшить стабильность продукта и позволить клиентам использовать его легко.

Таблица параметров li-ion

Ток разряда: 200A

Ток зарядки: 100a

Зарядное напряжение: 10S * 4,2 V

Отключение зарядки

Обнаружение напряжения: 4,25 V ± 0,05 V

Выпуск напряжение: 4,15 V ± 0,05 V

Задержка обнаружения: 500-1500 мс

Отключается разряд

Обнаружение напряжения: 2,8 V ± 0,1 V

Выпуск напряжение: 2,9 V ± 0,1 V

Задержка обнаружения: 100-1500 мс

Отключение от перегрузки по току

2 раза непрерывного тока

Выходное напряжение: отсоедините нагрузку

Задержка обнаружения: 100-400 мс

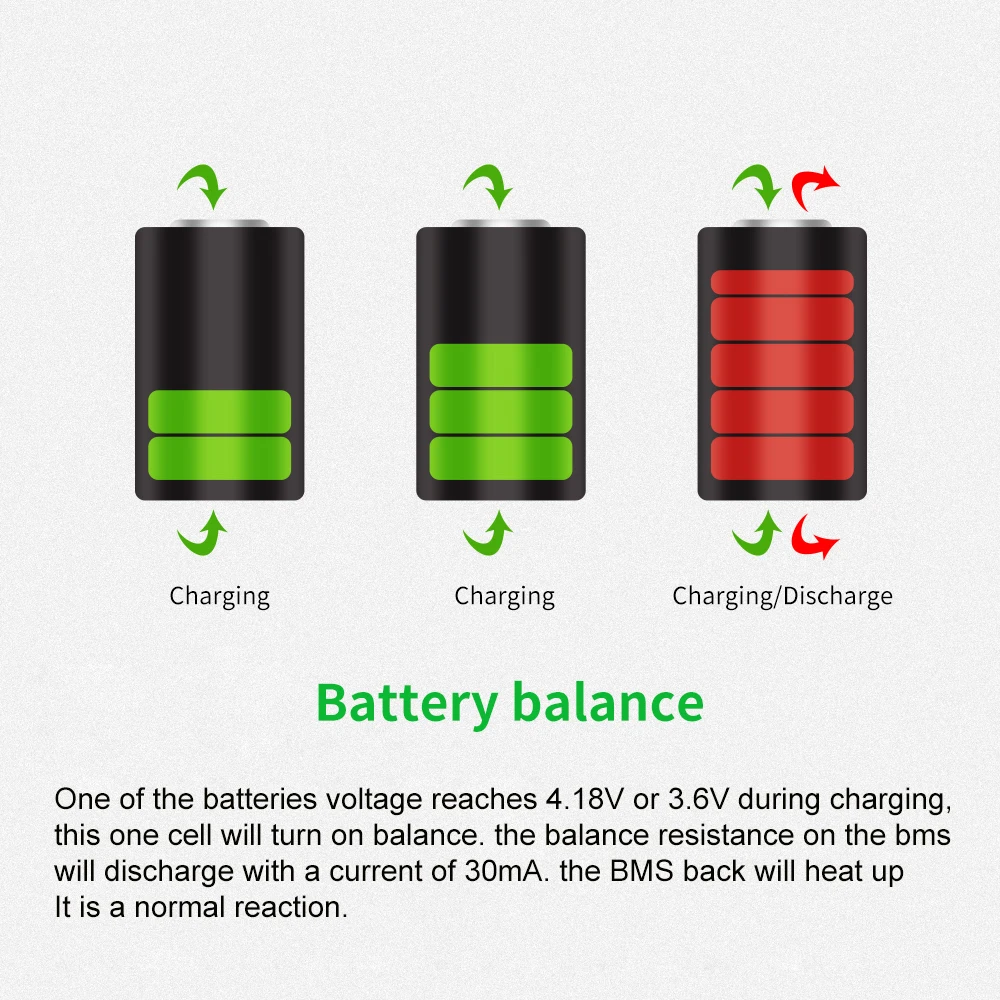

Баланс батареи

Напряжение обнаружения: ≥ 4,18 в

Выходное напряжение: <4,18 в

Сбалансированный ток: 20-35 мА

Отключение от короткого замыкания

Состояние триггера: внешнее короткое замыкание

Состояние выпуска: Отключение нагрузки

Задержка обнаружения: 80-600uS

Высокотемпературная резка

Зарядка и разрядка: 75 ℃ ± 5 ℃

Температура выпуска: 48 ℃ ± 15 ℃

Объем работы: от-20 ℃ до 80 ℃

Собственного потребления

Рабочая Потребляемая мощность: <50uA

Dormancy:<30uA

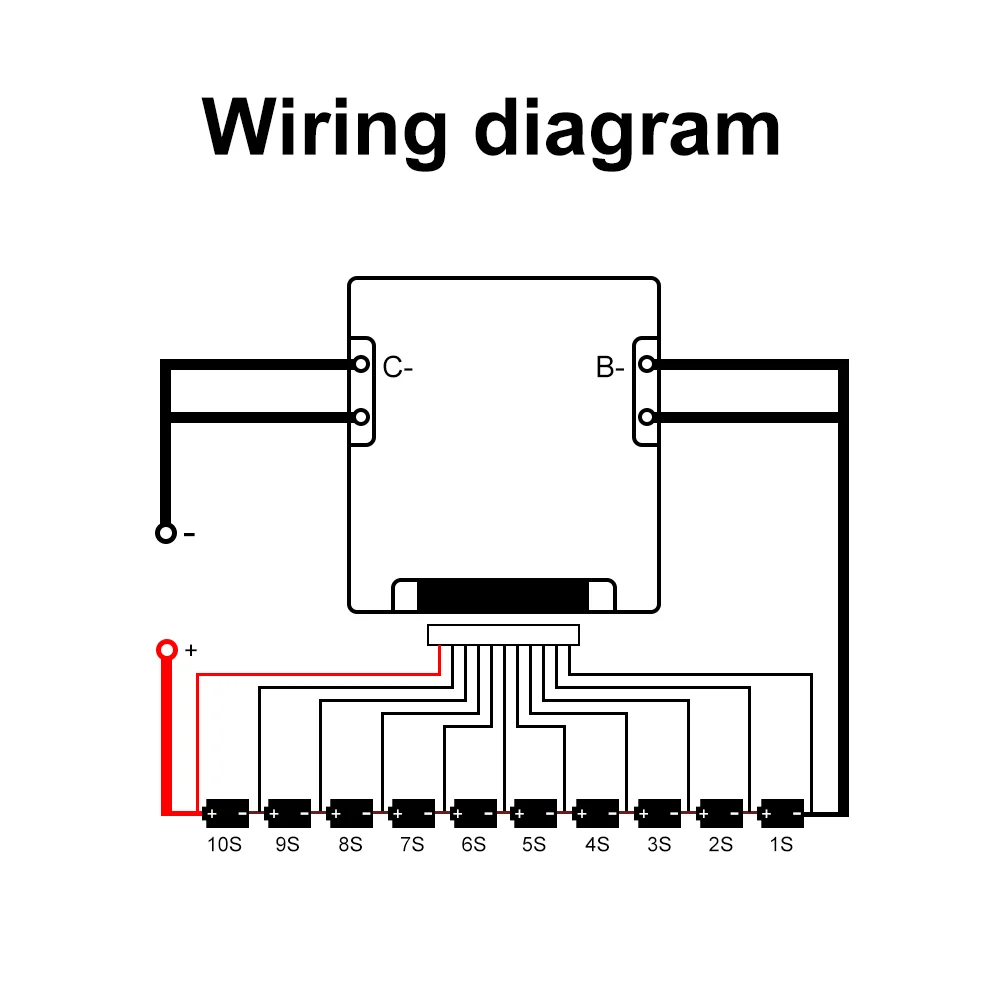

Схема проводки

Обратите внимание на положительные и отрицательные полюсы проводки выборки батареи при использовании. Если он подключен неправильно, он выгорит.

Размер изделия

Гарантируем безопасность перегрузки по току и разумный размер.

Проверка качества

Изделие было протестировано перед отправкой.

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
