Защитная плата BMS 20S 72 в 18650 А а для литиевого аккумулятора зарядный эквалайзер Lipo

Защитная плата BMS 20S 72 в 18650 А а для литиевого аккумулятора зарядный эквалайзер Lipo

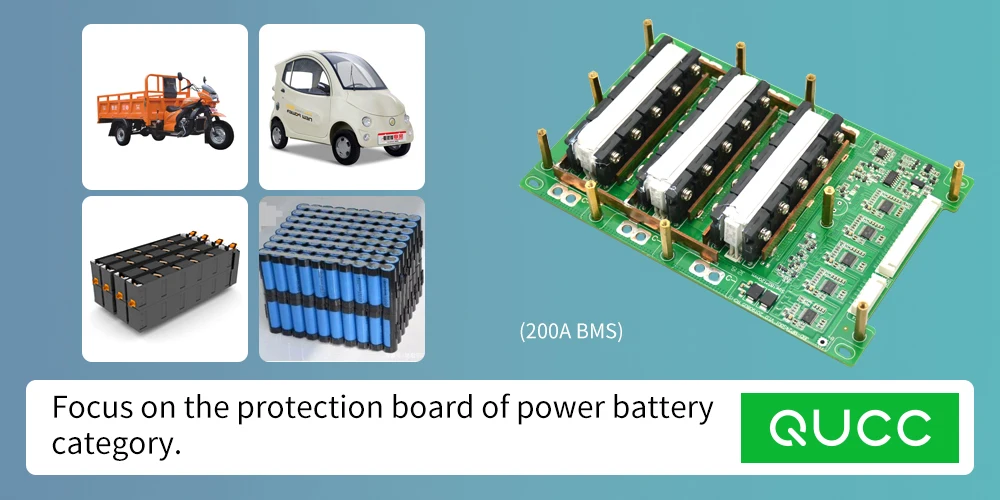

* Особенности: 1. Стиль: qucc 20S BMS (3,7 В Номинальная литий-ионный аккумулятор не для 3,2 В Номинальная LiFePO4) 2. Тип: Сбалансированная версия и тот же порт для зарядки/разрядки 3. 250A/200A BMS подходит для 20S 72V комплект литий-ионный батарей. 4. Применение: Стандартный напряжение 3,6 V, 3,7 V литиевая батарея (в том числе 18650, 26650, литий-полимерная батарея, солнечная батарея, электрический автомобиль, Электрический скутер, инвертор и магазины типа "сделай сам" батарейный блок или Прочие ожерелья и подвески. • Функции: * Защита от перезарядки: предотвращает чрезмерную зарядку аккумулятора * Защита от перегрузки: Предотвращение чрезмерного разряда батареи * Защита от перегрузки по току: предотвращает чрезмерный ток батареи * Защита от короткого замыкания: автоматическая защита, когда происходит короткое замыкание * Температурная защита: защита от перегрева, обнаружение высокой температуры и контроль температуры * Защита баланса: Балансировка напряжения батареи увеличивает срок службы батареи * Электростатическая защита: встроенная силиконовая Электростатическая защита * Медный ток: усиливает непрерывность тока, чтобы предотвратить повышение температуры из-за перегрузки по току. 200A использует большие вафельные МОП для чрезмерного тока и укрепляет канал рассеивания тепла. * Примечание: 1. Возможно отклонение на 1-2 см из-за ручного измерения размера. 2. Пожалуйста, убедитесь, что одинаковое Напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. 3. Пожалуйста, убедитесь, что ваш аккумулятор не поврежден перед использованием этой BMS Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

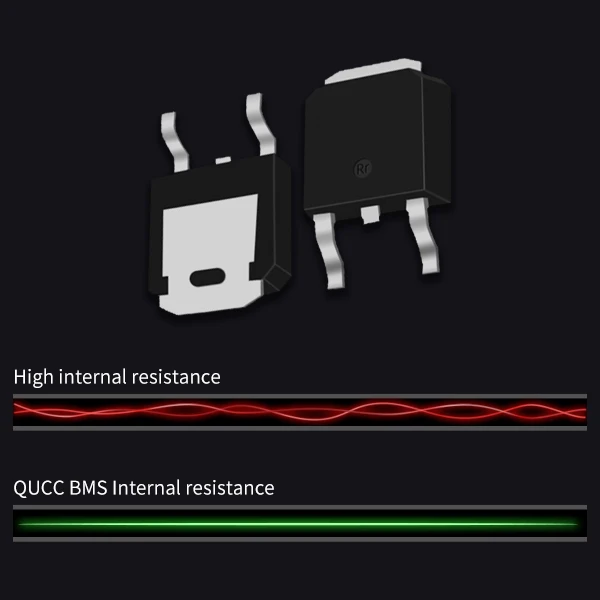

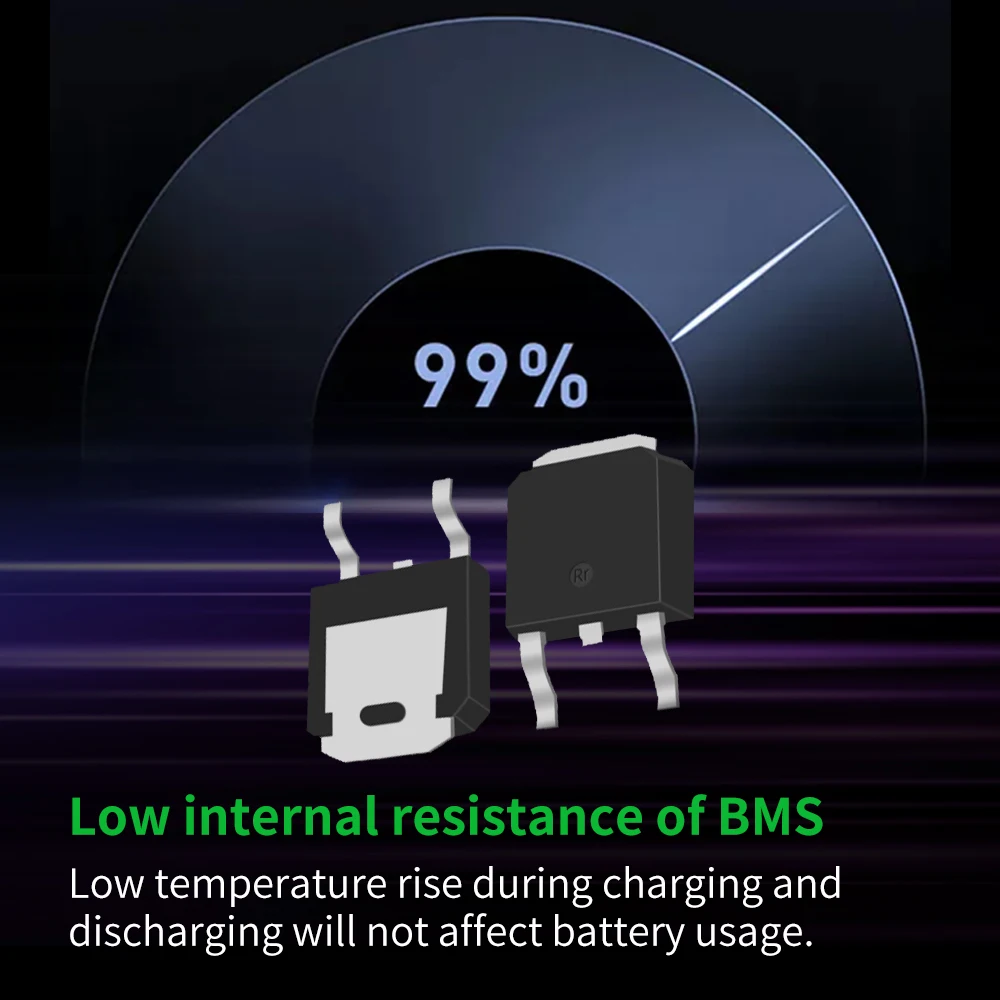

Низкое внутреннее сопротивление

Использование высококачественных электронных материалов, низкий заряд и повышение температуры разряда, не влияет на срок службы батареи.

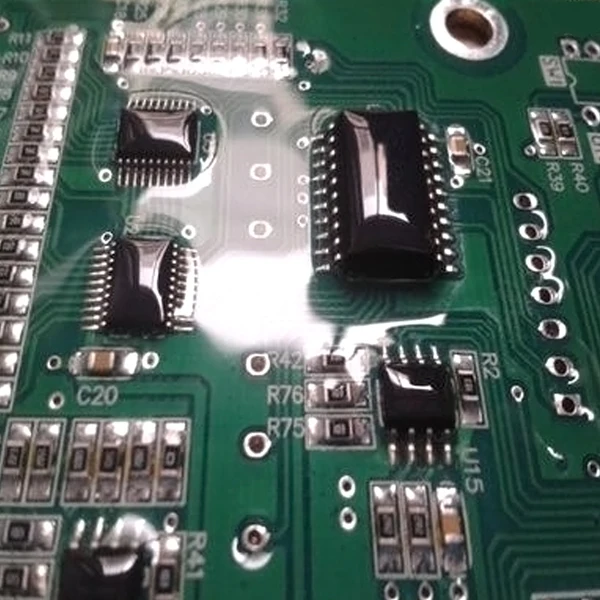

Три анти-краска

Схема покрыта влагостойкими, пыленепроницаемыми, антистатическими и антиокислительными красками, чтобы продлить срок службы цепи и предотвратить повреждение.

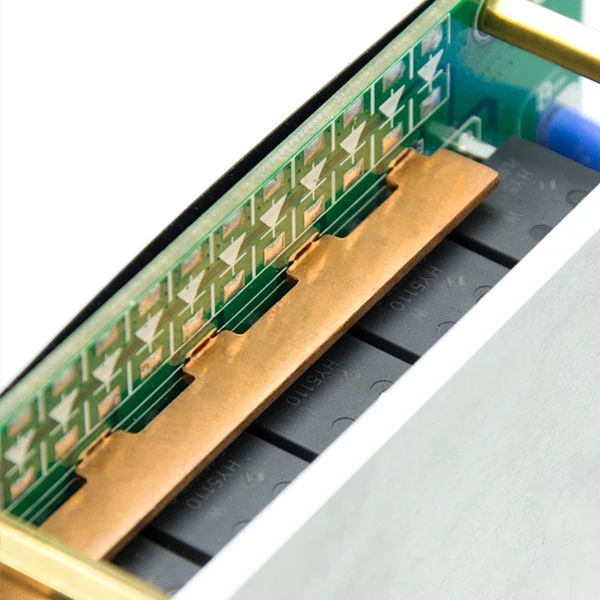

Медь токопроводящие

Усиливает непрерывность тока, чтобы предотвратить повышение температуры из-за перегрузки по току. 200A использует большие вафельные МОП для чрезмерного тока и укрепляет канал рассеивания тепла.

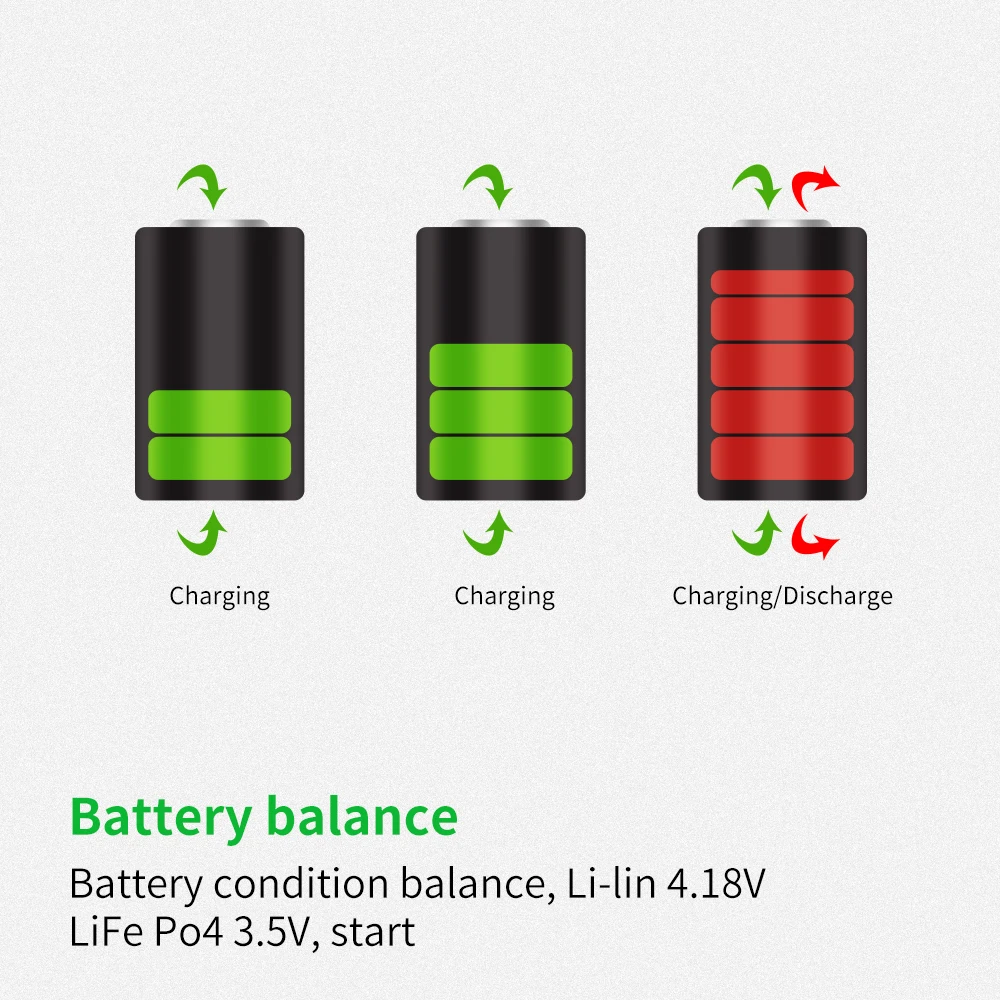

Пассивный баланс

Когда напряжение достигает равновесного значения, BMS включается в равновесие и разряжает аккумулятор, чтобы быть сбалансированным.

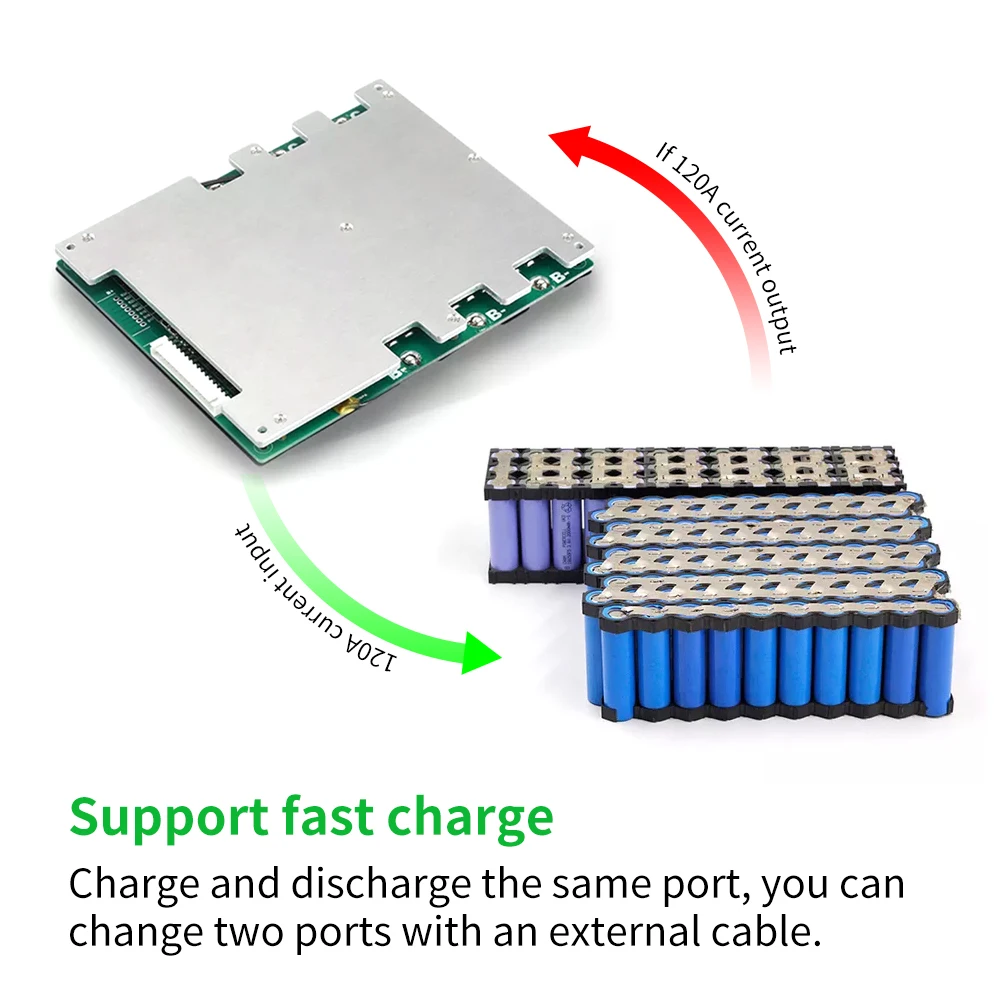

Один порт

Тот же порт используется для зарядки и разрядки и поддерживает использование быстрых зарядных устройств для зарядки, подходит для грузовых трехколесных и четырехколесных транспортных средств.

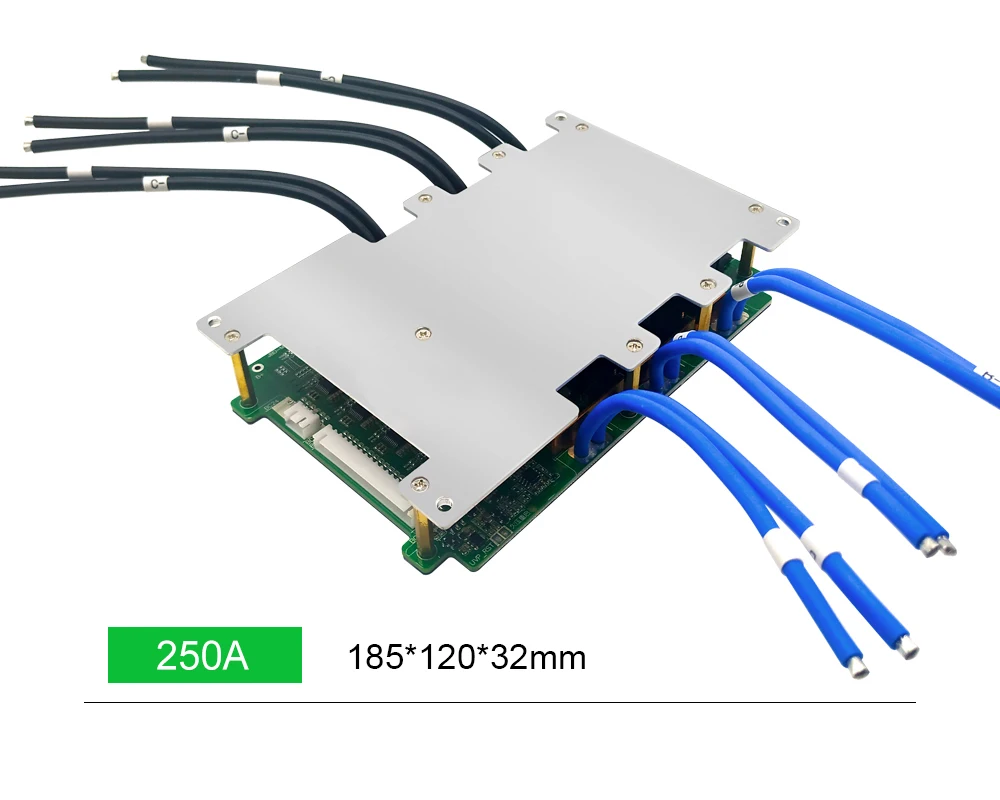

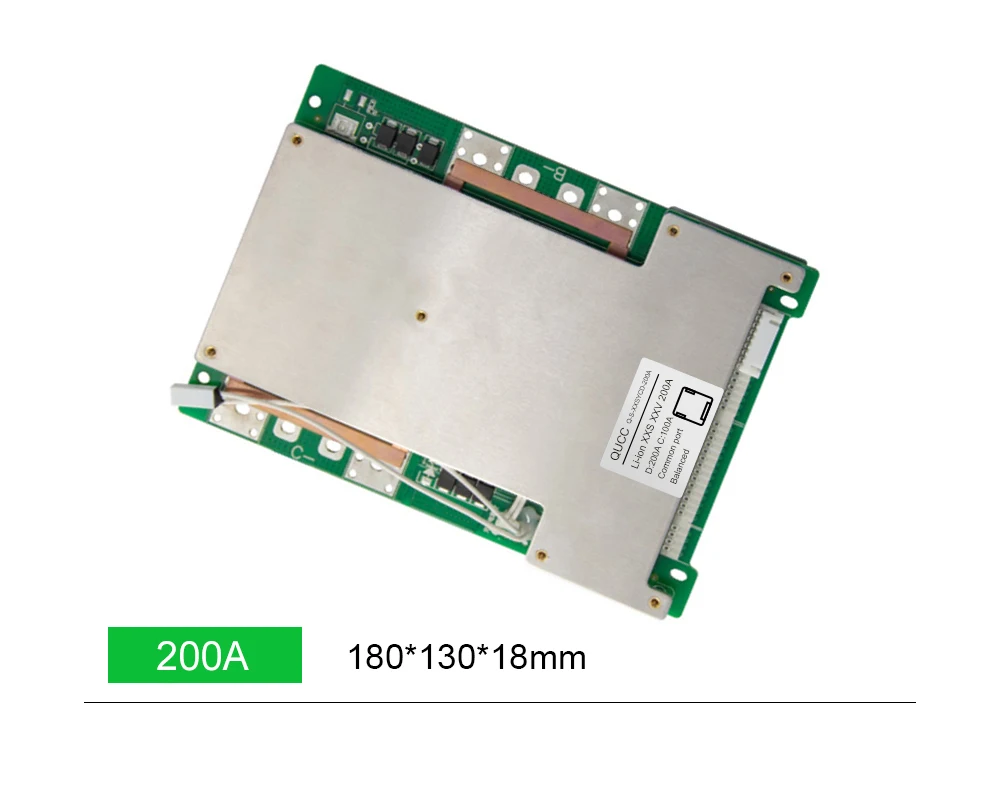

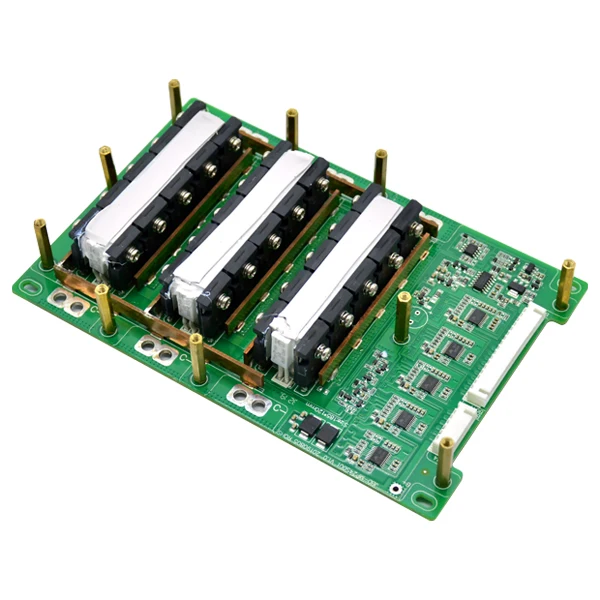

Подробная информация о продукте

Многоканальный контроль температуры принимается для предотвращения опасности во время разряда, и схема разработана в соответствии с текущим размером. Есть рассеивание тепла и мгновенный ток, и есть максимальное пространство перегрузки по току для улучшения стабильности продукта.

Литий-ионный аккумулятор BMS параметр

Ток разряда: 200A, 250A Непрерывный ток: 100A, 200A Напряжение при зарядке: 20S × 4,2 V Защита от избыточного заряда Обнаружение напряжения: 4,25 V ± 0,05 V Выпуск напряжение: 4,15 V ± 0,05 V Задержка обнаружения: 500-1500 мс Защита от разрядки Обнаружение напряжения: 2,75 V ± 0,1 V Выпуск напряжение: 2,9 V ± 0,1 V Задержка обнаружения: 100-1500 мс Защита от перегрузки по току Ток обнаружения: 3 раза Стандартный ток Выходное напряжение: отсоедините нагрузку Задержка обнаружения: 100-400 мс Сбалансированное напряжение Напряжение обнаружения: ≥ 4,18 в Выходное напряжение: <4,18 в Сбалансированный ток: 20-35mA Защита от короткого замыкания Состояние триггера: внешнее короткое замыкание Состояние выпуска: Отключение нагрузки Задержки обнаружения: 80-600uS Температура управления защитой Температура заряда и разряда: 80 ℃ ± 5 ℃ Выпуск температуры: 200A: 48 ℃, 250A: 60 ℃ ± 15 ℃ Собственного потребления Рабочая Потребляемая мощность: 200A<50uA, 250A<80uA Dormancy: 200A<30uA, 250A<80uA Рабочая температура Диапазон температур: -20 ℃ + 70 ℃

Полезные советы:

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания. 2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно. 3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4. 4. Ток заряда и разряда не может превышать номинальное значение. 5. Пожалуйста, не меняйте печатную плату. 6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели. 7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
