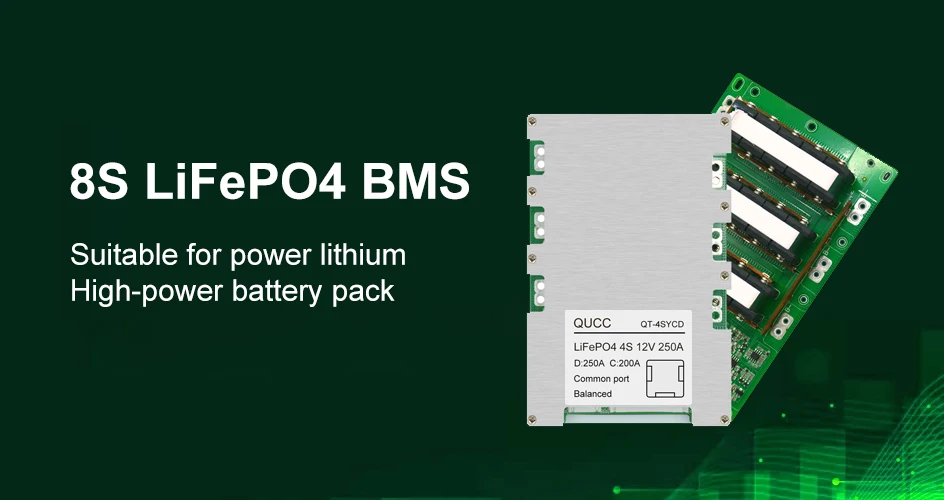

Плата защиты эквалайзера литий железо фосфатной батареи Lifepo4 8S BMS 24 В 18650 а с

Плата защиты эквалайзера литий железо фосфатной батареи Lifepo4 8S BMS 24 В 18650 а с

* Особенности:

1. Стиль: Qucc 8S BMS (подходит для 3,2 В Номинальная LiFePO4 не для 3,7 в Номинальная литий-ионный аккумулятор)

2. Тип: Сбалансированная версия и тот же порт для зарядки/разрядки

3. 200A BMS подходит для 8S 24V железа фосфат Battey Pack

4. Применение: Стандартный напряжение 3,6 V, 3,7 V литиевая батарея (в том числе 18650, 26650, литиевая батарея

Полимерная батарея), солнечная батарея, инвертор, автомобильный старт и DIY Аккумулятор

* Функции:

* Защита от перезарядки: предотвращает чрезмерную зарядку аккумулятора

* Защита от перегрузки: Предотвращение чрезмерного разряда батареи

* Защита от перегрузки по току: предотвращает чрезмерный ток батареи

* Защита от короткого замыкания: автоматическая защита, когда происходит короткое замыкание

* Температурная защита: защита от перегрева, обнаружение высокой температуры и контроль температуры

* Защита баланса: Балансировка напряжения батареи увеличивает срок службы батареи

* Электростатическая защита: встроенная силиконовая Электростатическая защита

* Медный ток: усиливает непрерывность тока, чтобы предотвратить

Повышение температуры из-за перегрузки по току. 200A использует большие вафельные МОП для чрезмерного тока и укрепляет канал рассеивания тепла.

* Примечание:

1. Возможно отклонение на 1-2 см из-за ручного измерения размера.

2. Пожалуйста, убедитесь, что одинаковое Напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии.

3. Пожалуйста, убедитесь, что ваш аккумулятор не поврежден перед использованием этой BMS

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Предназначен для аккумулятора

Выберите соответствующий выходной ток для удовлетворения спроса на электроэнергию, обеспечения безопасности аккумуляторной батареи и обеспечения безопасности персонала, вызванного тепловым бегом.

Вспомогательный сбалансированный

Встроенная функция баланса 35mA эффективно продлевает срок службы аккумуляторного блока.

Высокое качество MOS

Все электронные компоненты формируются SMT post сварки для обеспечения эффективного производства и равномерного качества.

Добавить медную пластину

Улучшите текущее прохождение и Уменьшите высокую температуру, генерируемую во время разрядки.

Рассеивание тепла

Специальный алюминиевый радиатор используется для отведения тепла для обеспечения эффективного использования.

Три распыления краски

Он обладает отличной изоляцией, влагостойкостью, устойчивостью к утечке, ударопрочностью, пыленепроницаемостью, коррозионной стойкостью, устойчивостью к старению, стойкостью к короне и т. д.

Интегрированный чип управления

Шлейка коллекции имеет функцию защиты от разъединения, и ответ управления чипом быстрый и стабильный.

Отладка цепи

Каждая модель была дебютирована и протестирована инженерами, чтобы улучшить стабильность продукта и позволить клиентам использовать его легко.

Таблица параметров LiFePO4

* Ток разряда: 200A

Ток зарядки: 100a

Напряжение при зарядке: 8S × 3,6 V

* Отключение зарядки

Обнаружение напряжения: 3,75 V ± 0,05 V

Выпуск напряжение: 3,60 V ± 0,05 V

Задержка обнаружения: 500-1500 мс

* Отключается разряд

Обнаружение напряжения: 2,1 V ± 0,1 V

Выпуск напряжение: 2,3 V ± 0,1 V

Задержка обнаружения: 500-1500 мс

* Отключение от перегрузки по току

3 раза непрерывного тока

Напряжение выхода: Отключение нагрузки/активация зарядки

Задержка обнаружения: 100-400 мс

* Вспомогательный баланс клеток

Обнаружение напряжения: ≥ 3,6 V

Выпуск напряжение по уровню поверхности: <3,6 V

Сбалансированный ток: 20-35 мА

* Отключение от короткого замыкания

Состояние триггера: внешнее короткое замыкание

Состояние выхода: Отключение нагрузки/активация зарядки

Задержка обнаружения: 80-600uS

* Самопотребление

Рабочая Потребляемая мощность: <50uA

Сон: <30uA

Метод выпуска: Отключение нагрузки

* Высокотемпературная резка

Зарядка и разрядка: 75 ℃ ± 5 ℃

Способ выпуска: 48 ℃ ± 15 ℃

Объем работы: -20 ℃ / + 80 ℃

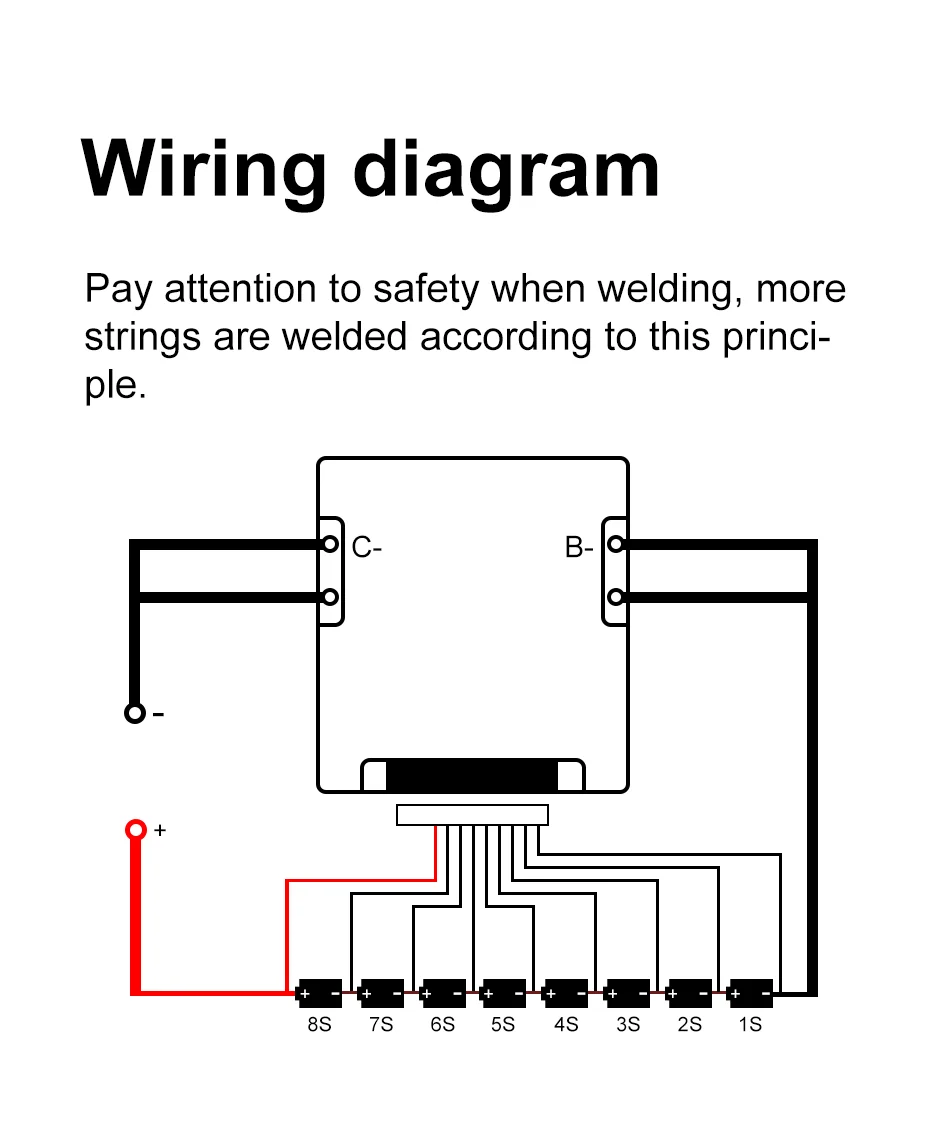

Схема проводки

Обратите внимание на положительные и отрицательные полюсы проводки выборки батареи при использовании. Если он подключен неправильно, он выгорит.

Размер изделия

Гарантируем безопасность перегрузки по току и разумный размер.

Проверка качества

Изделие было протестировано перед отправкой.

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
