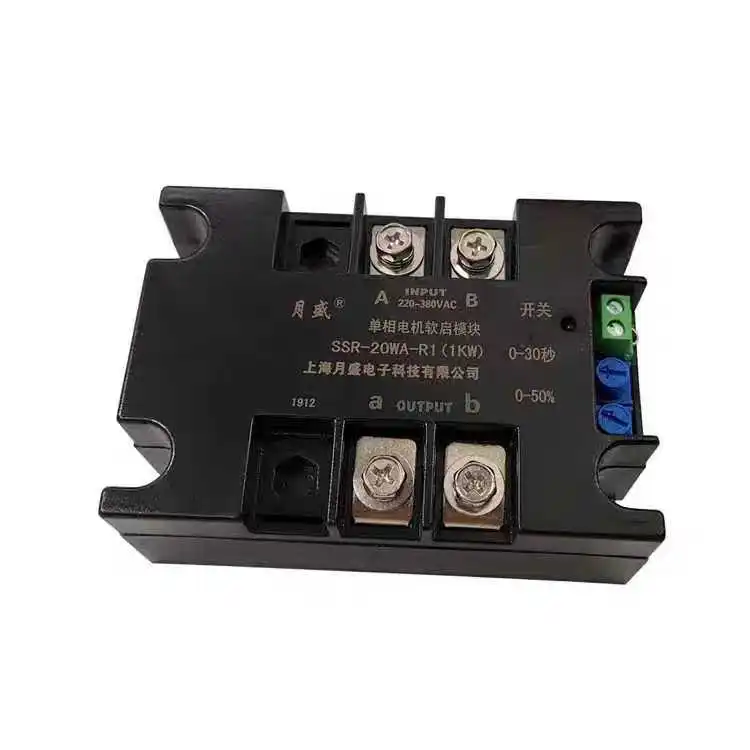

Однофазный двигатель мягкий стартер стартовый модуль однофазный двухфазный и

Однофазный двигатель мягкий стартер стартовый модуль однофазный двухфазный и

Конфигурация параметров

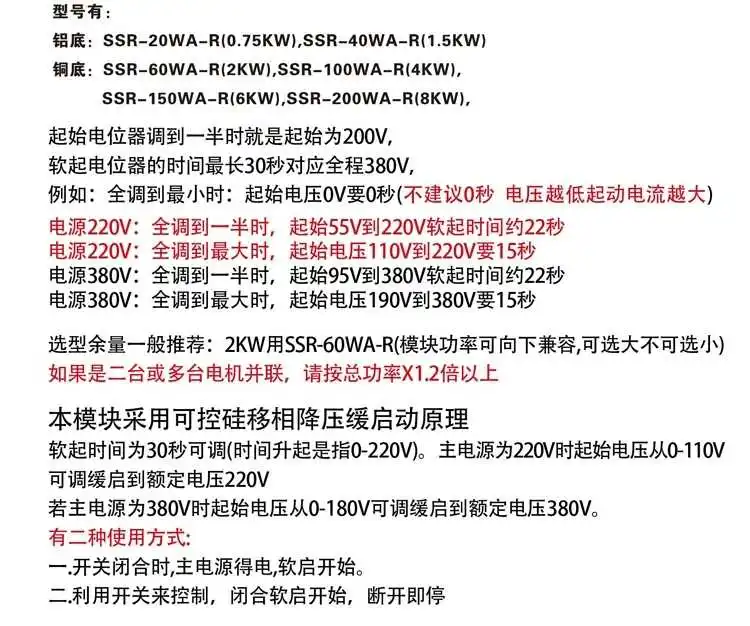

Модели:

Алюминиевая подошва: SSR-20WA-R (0,75 кВт), SSR-40WA-R (1,5 кВт)

Дно меди: SSR-60WA-R(2 кВт), SSR-100WA-R(4 кВт), SSR-150WA-R(6 кВт), SSR-200WA-R(8 кВт)

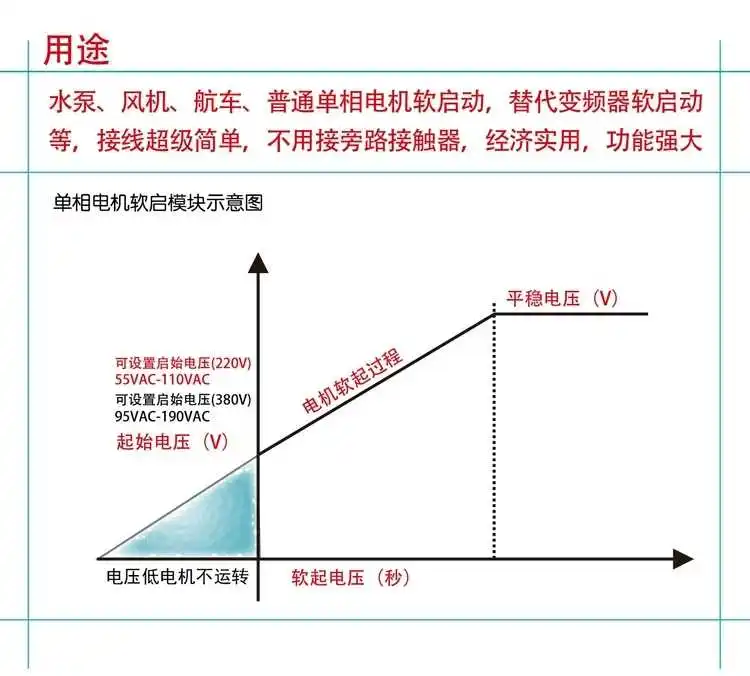

Когда пусковой потенциометр отрегулирован до половины, начальная точка составляет 200 в, а самое длинное время мягкого пускового потенциометра-30 секунд, что соответствует всему диапазону 380 В.

Например: при полной корректировке до минимального: Пусковое напряжение 0 В занимает 0 секунд (0 секунд не рекомендуется, чем ниже напряжение, тем больше пусковой ток)

Источник питания 220 В: при полной настройке до половины, начальное мягкое время запуска 55 в до 220 В составляет около 22 секунд

Источник питания 220 В: при полной настройке до максимума исходное напряжение от 110 В до 220 В занимает 15 секунд

Источник питания 380 В: при полной настройке до половины, Начальное время запуска 95 в до 380 В составляет около 22 секунд

Мощность питания 380V: в тех случаях, когда полностью регулируется по максимуму, Пусковое напряжение от 190V до 380V 15 секунд

Общая рекомендация для выбора разницы: SSR-60WA-R для 2 кВт

Если у вас есть два или более моторы параллельно, пожалуйста, обратите внимание на суммарная мощность X 1,2 раз или больше

Этот модуль использует принцип SCR фазового переключения и медленного запуска

Мягкое время запуска регулируется на 30 секунд (время подъема относится к 0-220 В). Когда основной источник питания составляет 220 В, Начальное напряжение регулируется от 0-110 В до номинального напряжения 220 В

Если основной источник питания 380 В, Начальное напряжение может быть отрегулировано от 0-180 в до номинального напряжения 380 В

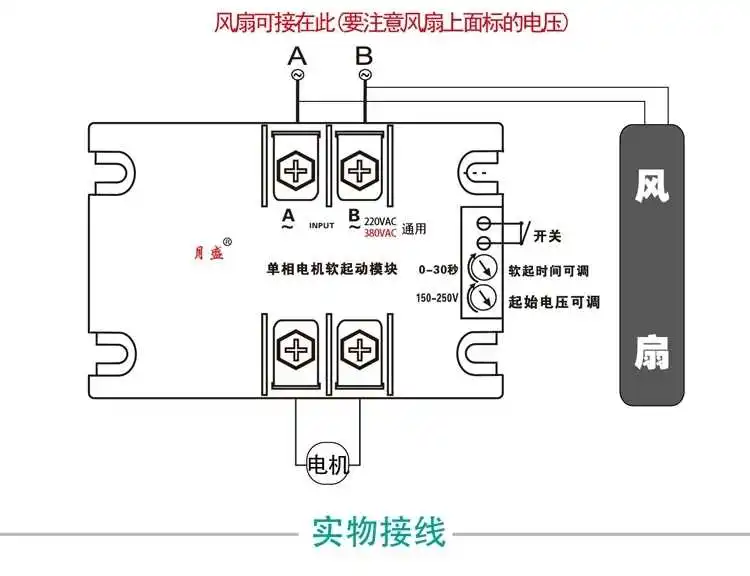

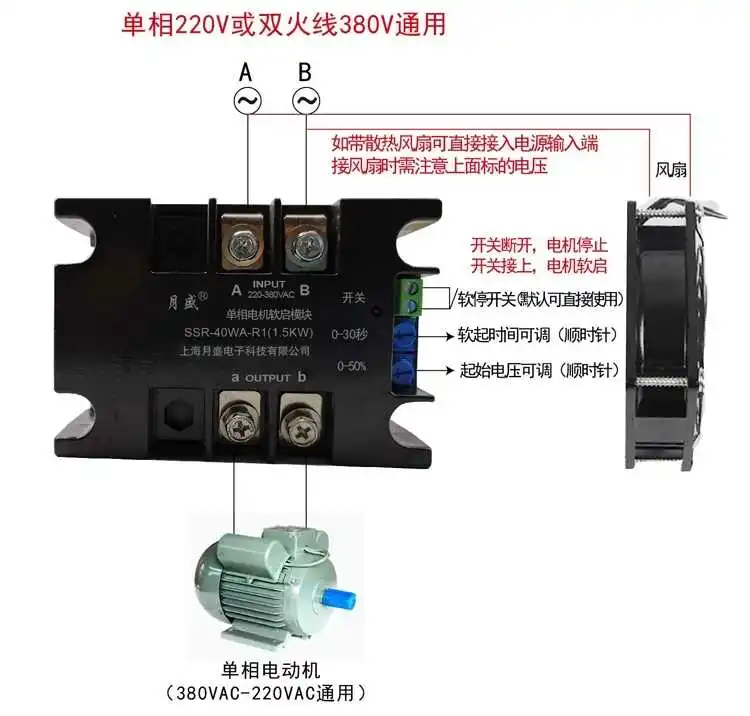

Существует два способа использования: 1. Когда выключатель закрыт, основной источник питания заряжен, и начинается мягкий запуск.

Во-вторых, используйте переключатель для управления, закройте мягкий старт, откройте и остановите

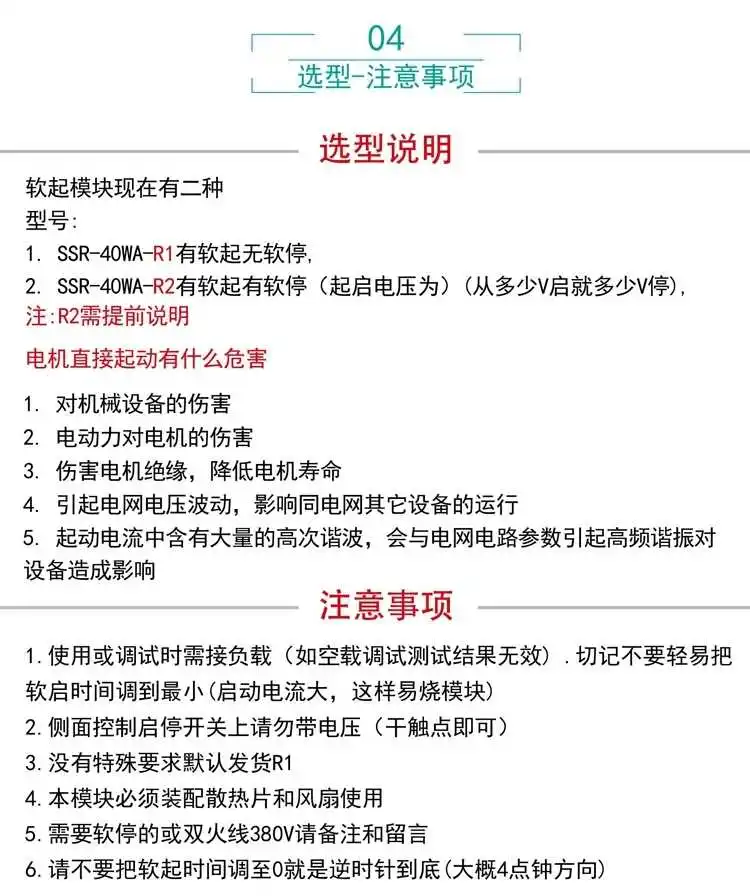

Инструкции по выбору

Есть два типа мягких пусковых модулей: 1. SSR-40WA-R1 имеет мягкий старт без мягкого стопа,

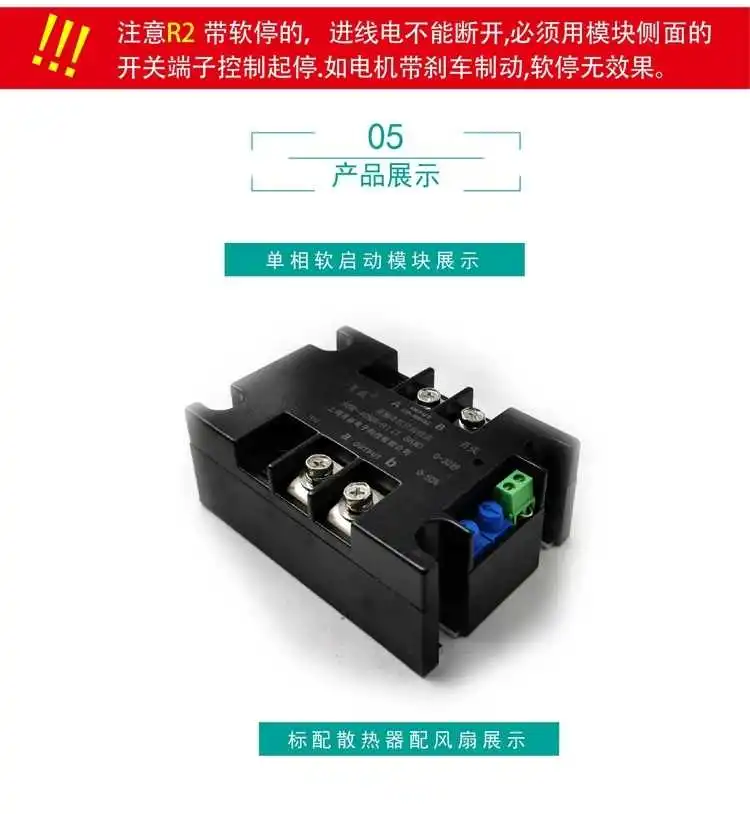

2. SSR-40WA-R2 имеет мягкое Пуск и мягкую остановку (Начальное напряжение) (старт от как V Стоп),

Примечание R2 необходимо указать заранее

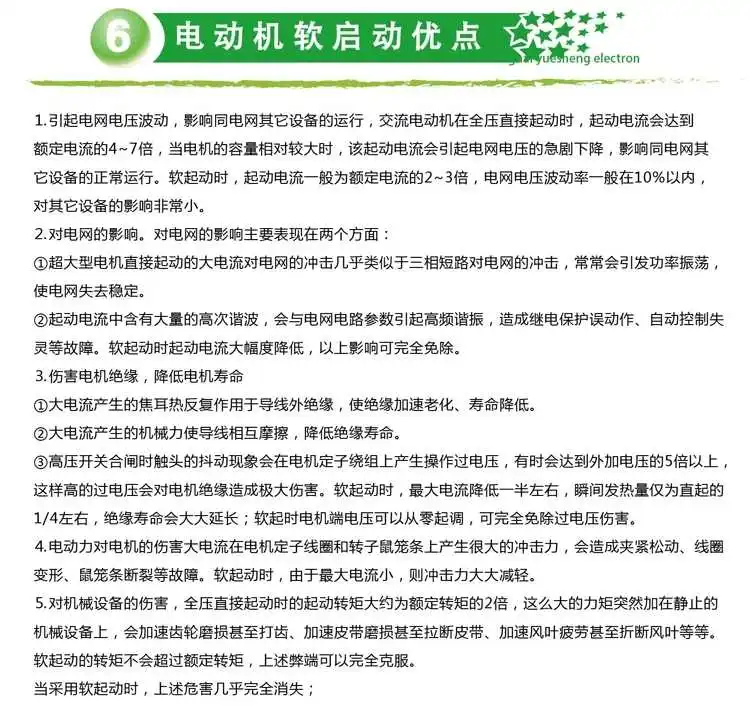

Что такое опасности непосредственного запуска мотора

1. Повреждение машин и оборудования

2. Повреждение электропитания двигателя

3. Повреждение изоляции двигателя и уменьшение срока службы двигателя

4. Вызывает колебания напряжения в электросети, влияющие на работу другого оборудования на той же электросети

5. Пусковой ток содержит большое количество высокочастотных гармоник, которые вызовут высокочастотный резонанс с параметрами цепи сетки и повлияют на оборудование

Меры предосторожности

1. Нагрузка должна быть подключена во время использования или отладки (например, результаты тестирования без нагрузки не допустимы). Не забывайте легко регулировать мягкое время начала до минимального (пусковой ток большой, поэтому легко сжечь модуль)

2, не переносите напряжение на боковом управлении, пусковой выключатель (достаточно тысяч контактов)

3. Нет особых требований к отправке R1 по умолчанию

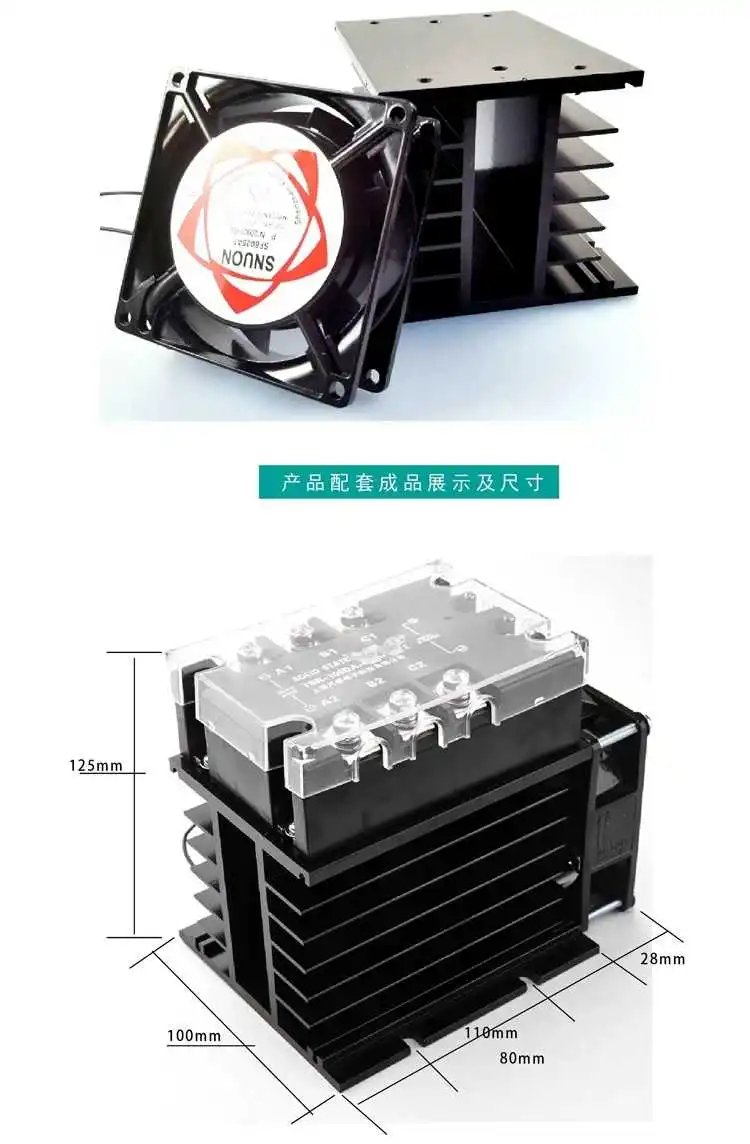

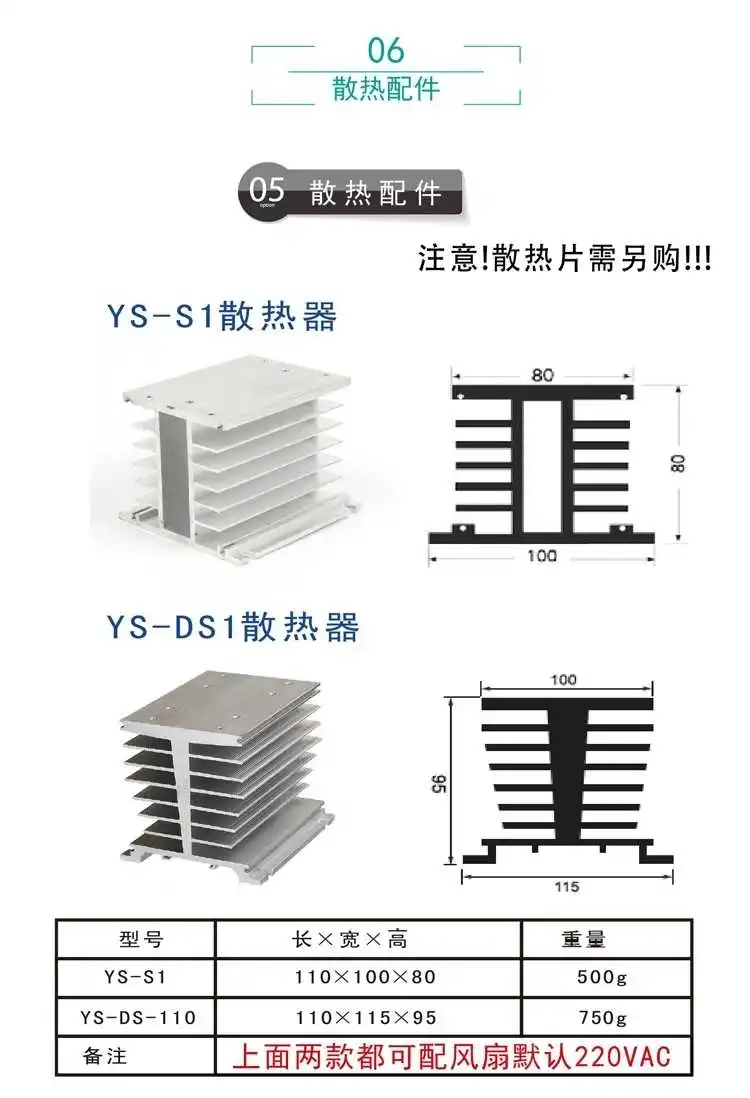

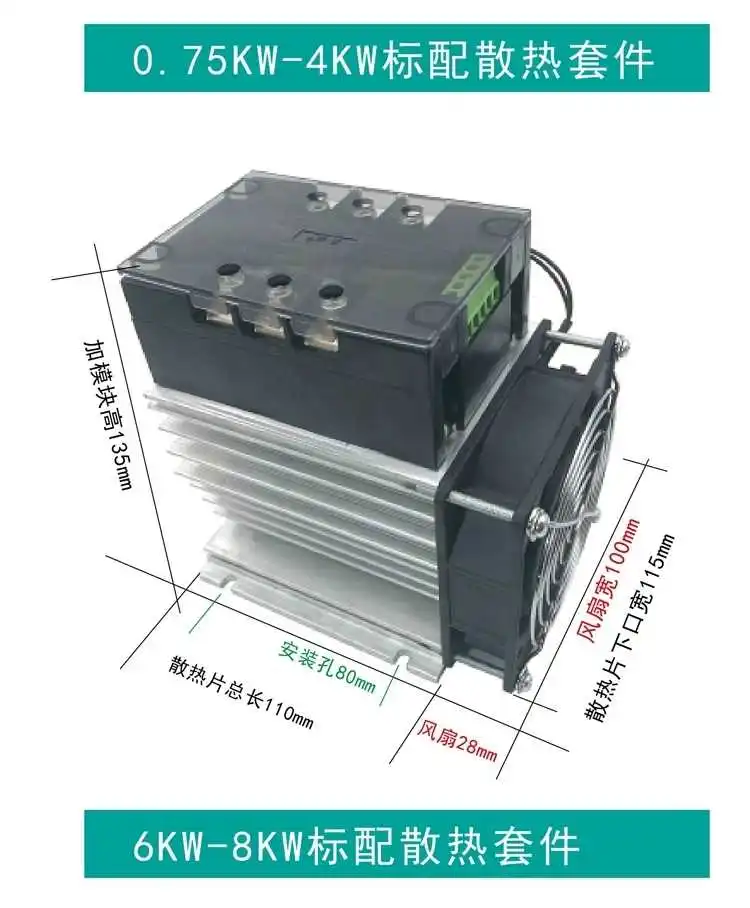

4. Этот модуль должен быть оснащен теплоотводом и вентилятором для использования

5. Пожалуйста, обратите внимание, если вам нужен мягкий или двойной провод 380 В

6. Пожалуйста, не регулируйте время мягкого запуска до 0, что означает против часовой стрелки до конца (около 4 часов)

'
