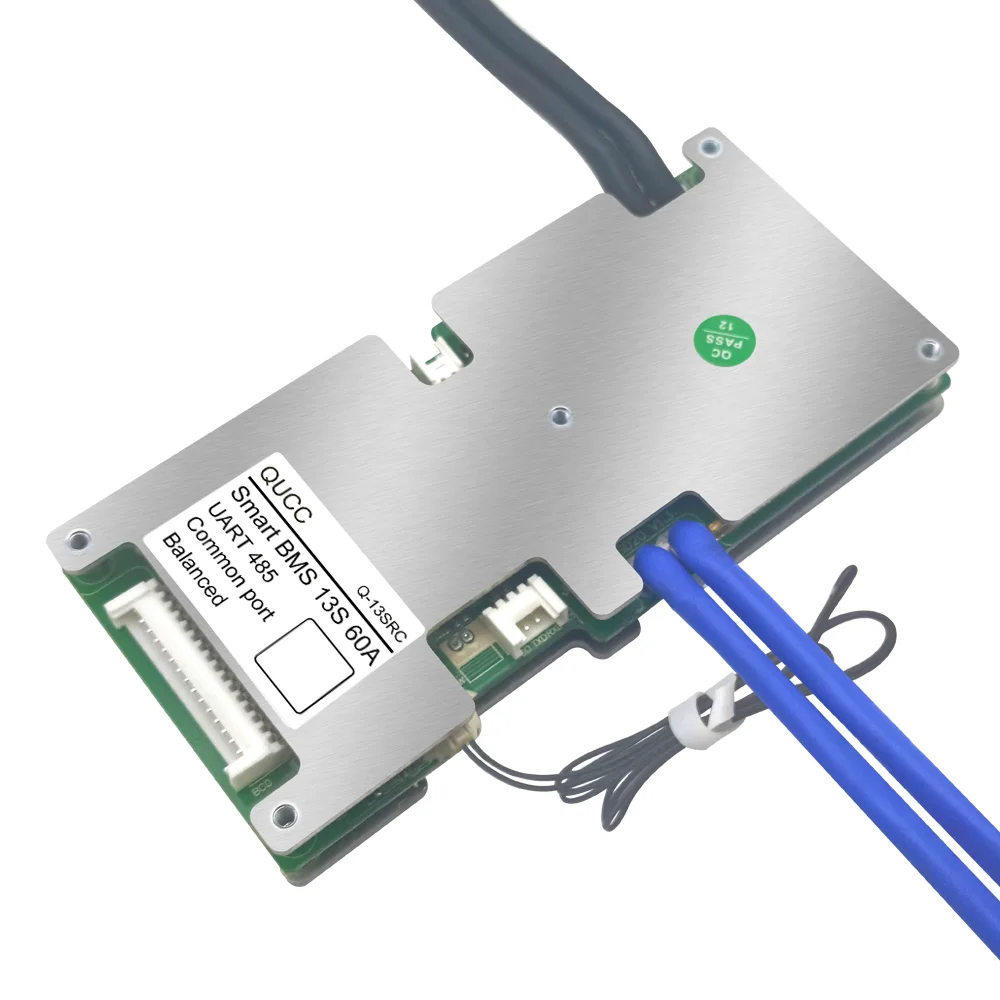

Qucc Smart BMS 48V 13S 14S 15S 12S 36V 20A 30A 40A 50A 60A Li ion Lifepo4 bms UART RS485 порт с балансом NTC Bluetooth

Qucc Smart BMS 48V 13S 14S 15S 12S 36V 20A 30A 40A 50A 60A Li ion Lifepo4 bms UART RS485 порт с балансом NTC Bluetooth

Характеристики продукта:

1. Приложение для мобильного телефона контролирует состояние зарядки и разрядки аккумулятора. Можно регулировать перенапряжение и пониженное напряжение одной батареи, перенапряжение и пониженное напряжение аккумулятора, Баланс напряжения, высокую и низкую температуру и значение выпуска.

2. Коммуникационный модуль подключается к компьютеру для контроля данных аккумулятора, установки параметров, чтения протокола связи BMS и общения с устройством.

3. Импортное программное обеспечение ИС и аппаратная двойная защита. Программное обеспечение с программой мониторинга в реальном времени и дополнительной защитой. Сон и низкое энергопотребление в режиме ожидания, высококачественные электронные компоненты.

4. Он рассчитывает оставшуюся емкость и емкость заряда аккумулятора на основе текущей и временной оценки.

5. Обнаружение контроля температуры: Встроенный сбалансированный контроль температуры мощности BMS для обнаружения. Регулируемая функция защиты от высоких и низких температур, датчик температуры сильный и нелегко сломать.

6. Интерфейс дисплея приложения имеет функцию измерения скорости. Он может точно определять скорость на основе пульса Холла и рассчитывать оставшийся пробег.

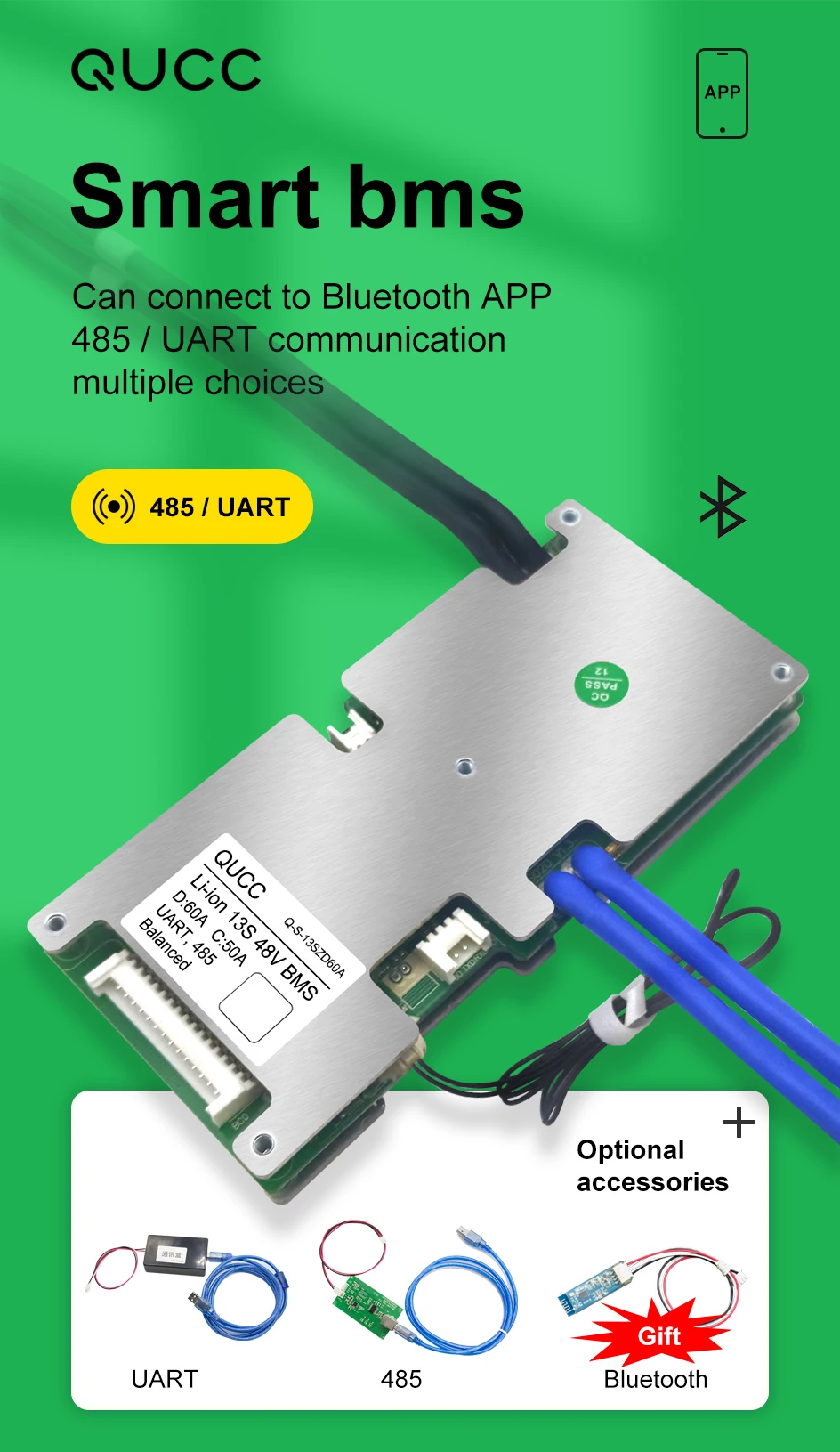

7. Поддерживает двойную связь Bluetooth, UART и RS485 UART.

Различия следующие:

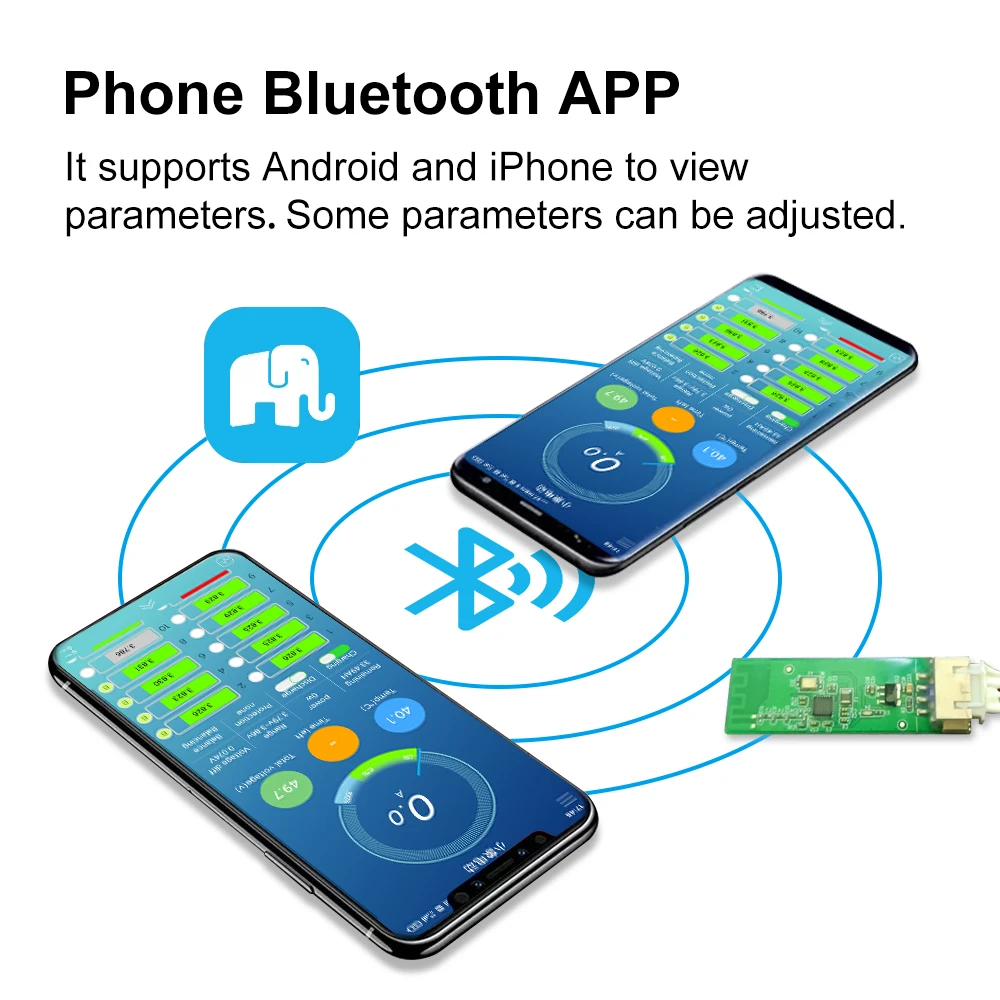

1) приложение BluetoothПодходит для сотового телефона для просмотра и регулируемых параметров.

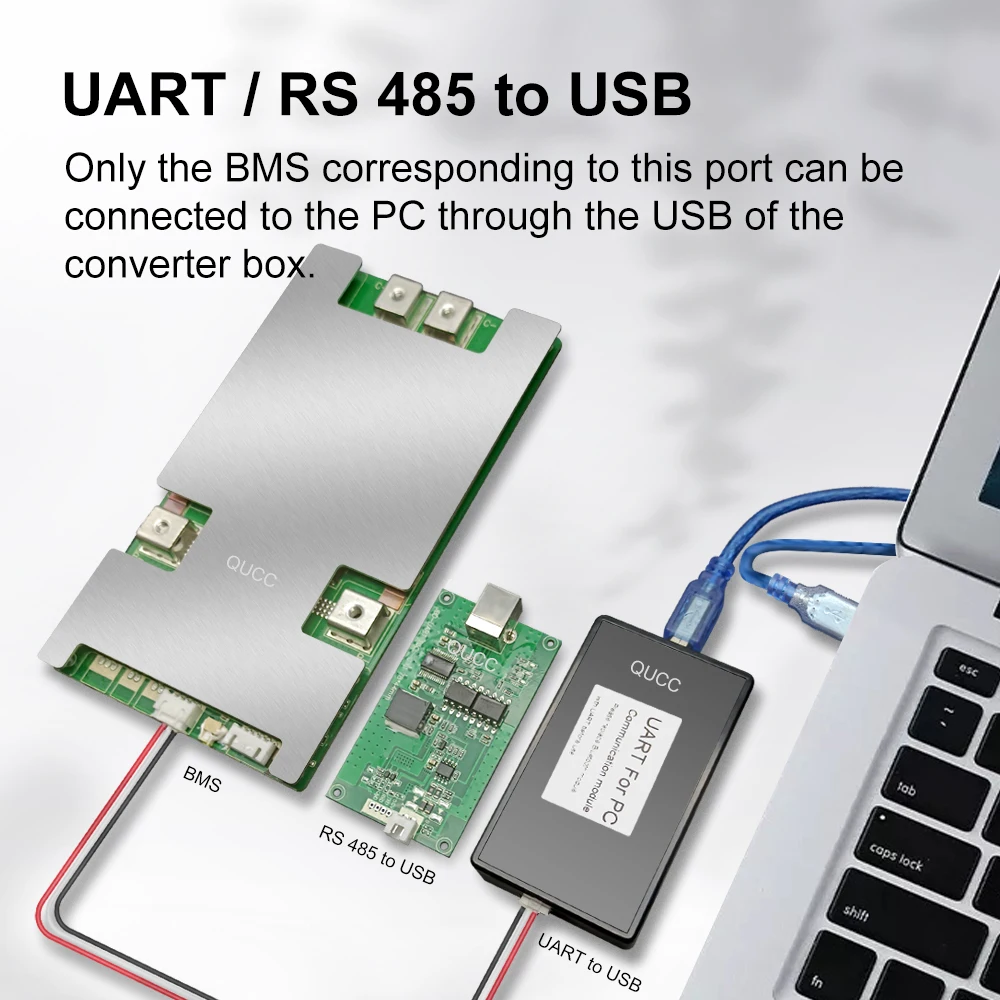

2) порт коммуникационная плата интерфейса UARTПодходит для просмотра и регулировки параметров на компьютере.

3) рекомендуется выбрать UART RS485 двойную связь и заказать Модуль RS485Подходят для пользователей, которые хотят одновременно просматривать и изменять параметры на сотовом телефоне и компьютере.

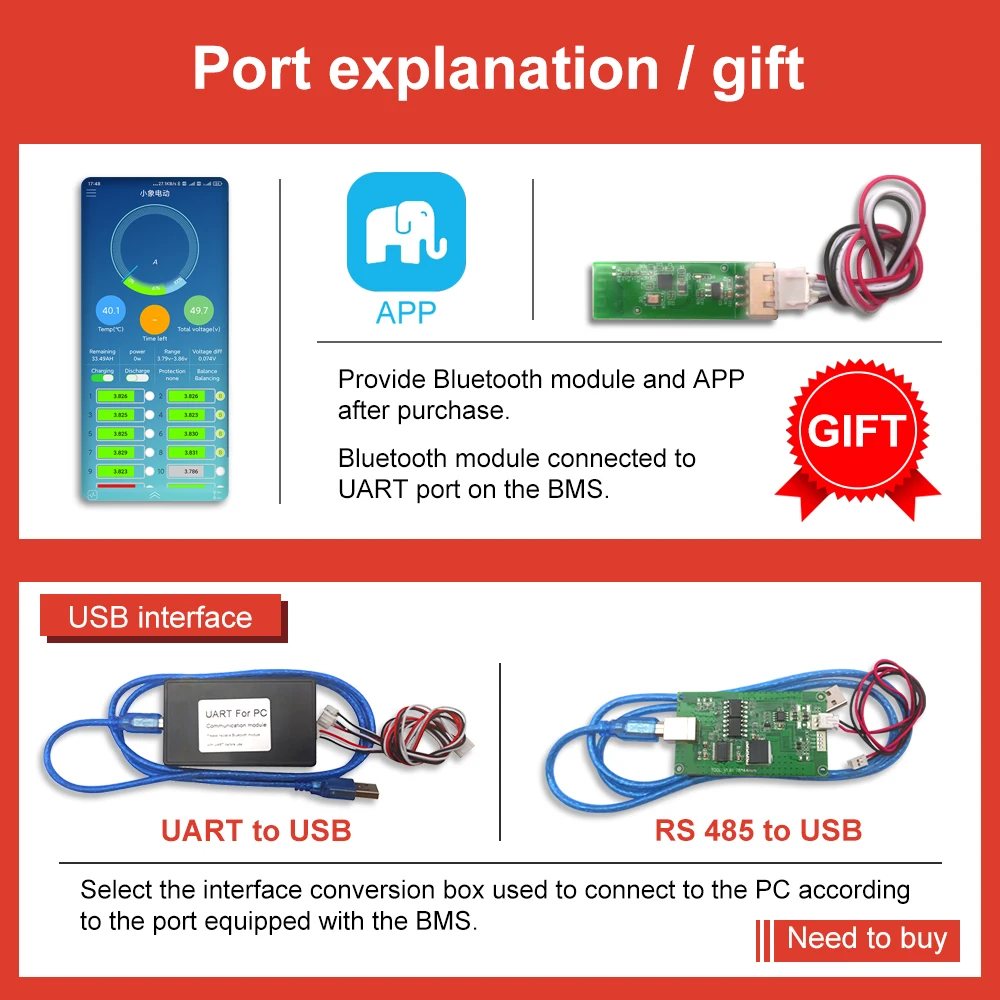

4) мы вышлем вам модуль Bluetooth после заказа, чтобы вам не нужно было покупать дополнительный Bluetooth.

Если вы просто хотите заказать BMS с портом UART, мы рекомендуем вам купить еще один Модуль UART, чтобы вы могли переключаться между ними на вашем телефоне или ПК. Но, пожалуйста, обратите внимание, что Bluetooth и UART являются распространенными портами, вы должны использовать только один из них.

8. Отображение ссылочного интерфейса программного обеспечения приложения:

01) процентная Емкость

02) температура

03) Время зарядки

04) общее напряжение

05) оставшаяся Емкость

06) мощность

07) Диапазон напряжения

08) дифференциальное напряжение

09) Включение/выключение зарядки

10) Включение/выключение разряда

11) состояние защиты

12) баланс клеток

13) Напряжение каждой ячейки

14) Номинальная емкость

9. Полезные советы:

Например: Как приобрести Smart BMS Li-ion 13S 30A?

1. Подключение только к мобильному телефону: Выберите ток 30A + литий-ионный 13S UART, добавьте его в корзину.

2. Подключение к ПК или телефону: Выберите ток 30A + литий-ионный 13S UART добавить в корзину и добавить Модуль UART в корзину, затем оплатить вместе.

3. Подключите ПК и сотовый телефон: Выберите ток 30A + Li ion 13S UART 485 добавить в корзину и добавить модуль 485 в корзину, затем оплатить вместе.

4. При первом использовании приложения измените номинальную емкость на фактическую емкость, емкость цикла-фактическая емкость * 0,8

5. Заказ не содержит модулей UART и 485. Если вам нужен модуль, пожалуйста, свяжитесь с нами

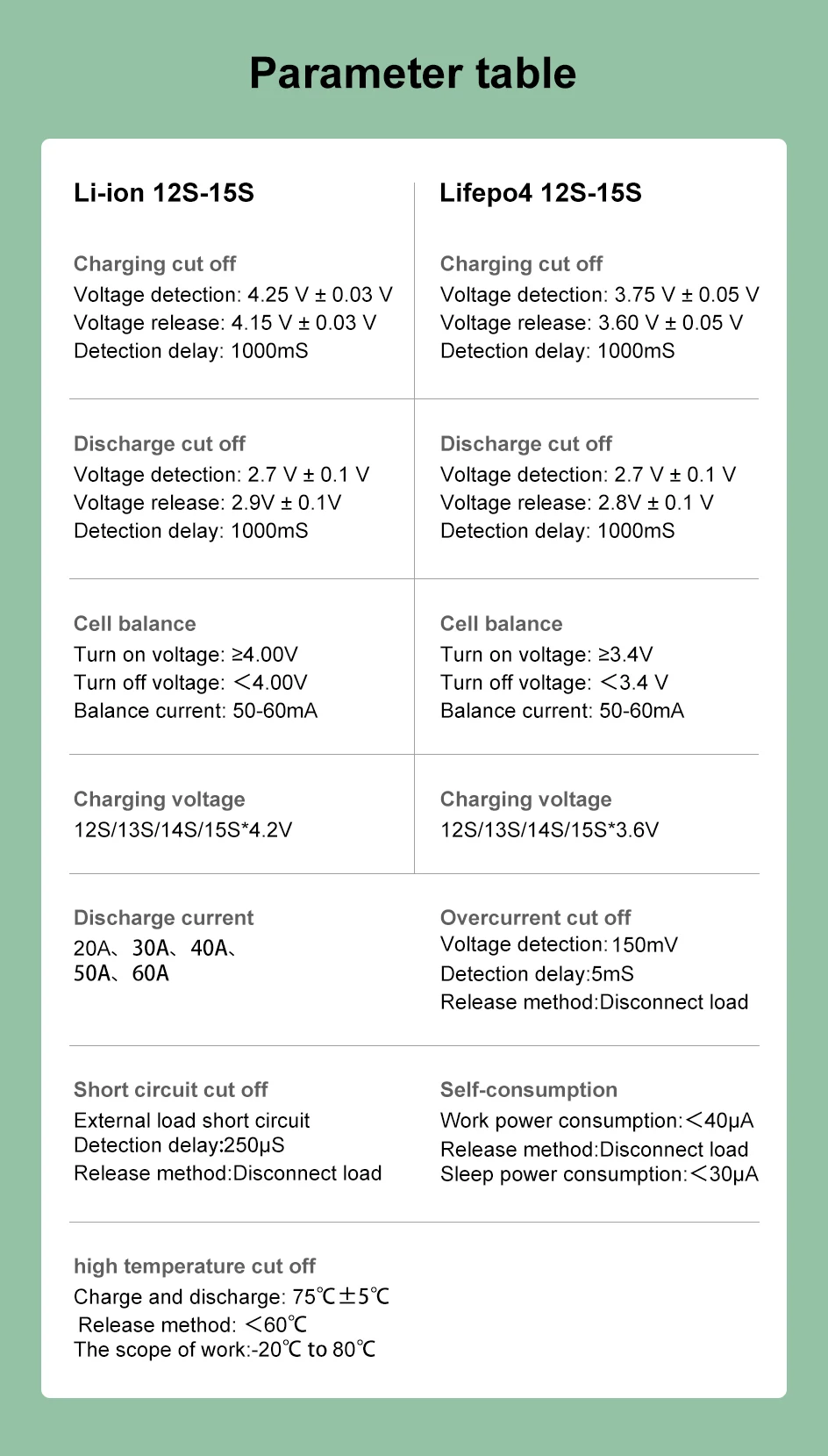

Таблица параметров BMS

Литий-ионный 12S 13S 14S 15S

Зарядное напряжение

12S/13S/14S/15S x 4,2 в

⏰Отключение зарядки

Обнаружение напряжения: 4,25 В ± 0,03 в

Высвобождение напряжения: 4,15 В ± 0,03 в

Задержка обнаружения: 1000 мс

⏰Отключение разряда

Обнаружение напряжения: 2,7 В ± 0,1 в

Высвобождение напряжения: 2,9 В ± 0,1 в

Задержка обнаружения: 1000 мс

⏰Вспомогательный баланс ячейки

Напряжение включения: ≥ 4,0 в

Напряжение отключения: <4,0 в

Балансовый ток: 50-60 мА

LiFePO4 12S 15S

⏰отключение зарядки

Обнаружение напряжения: 3,75 В ± 0,05 В

Высвобождение напряжения: 3,6 В ± 0,05 В

Задержка обнаружения: 1000 мс

⏰отрезать

Обнаружение напряжения: 2,7 В ± 0,1 в

Высвобождение напряжения: 2,8 В ± 0,1 в

Задержка обнаружения: 1000 мс

⏰вспомогательный баланс ячеек

Напряжение включения: ≥ 3,4 в

Напряжение отключения: <3,4 в

Балансовый ток: 50-60 мА

Зарядное напряжение

12S/15S x 3,6 В

⏰Ток разряда

20A 30A 40A 50A 60A

⏰Зарядный ток

10 А 20 А 30 А 40 А 50 А

⏰Отключение перегрузки по току

Обнаружение напряжения: 150 мВ

Задержка обнаружения: 5 мс

Способ выпуска: отключить нагрузку

⏰Отключение короткого замыкания

Короткое замыкание с внешней нагрузкой

Задержка обнаружения: 250 мкс

Способ выпуска: отключить нагрузку

⏰Самопотребление

Потребляемая мощность в работе:<40uA

Способ выпуска: отключить нагрузку

Энергопотребление в спящем режиме:<30 мкА

⏰Отрезание высокой и низкой температуры

Разряд при превышении температуры: 75 ℃ ± 5 ℃

Способ выпуска: <60 ℃

Зарядка/разряд при температуре: -10 ℃

Способ выпуска: 0 ℃

Объем работы: -20 ℃/ + 80 ℃

Содержание основных параметров защиты:

1) Перенапряжение аккумулятора, пониженное напряжение аккумулятора, перенапряжение аккумулятора, пониженное напряжение аккумулятора.

2) Зарядка высокой и низкой температуры, зарядка от перегрузки по току, параметры защиты от перегрузки по току разряда, значение выпуска и защита и время удержания.

3) выпуск делится на условное освобождение и временное освобождение. Время удержания защиты означает время, необходимое для достижения определенной защиты.

4) пример:

Перенапряжение аккумулятора составляет 4,25 в, а защита от перезаряда срабатывает только тогда, когда напряжение одной батареи ≥ 4,25 в и хватает на 1 с.

Напряжение аккумулятора составляет менее 4,15 В и обеспечивает 100 мс для защиты от перезаряда.

Напряжение должно быть снижено ниже 4,15 В, прежде чем можно будет запустить зарядку.

5) Пример: если ток разряда продолжает превышать 30A, срабатывает 5S для отключения MOS разряда, состояние восстановления автоматическое, и 32S автоматически отпускается от перегрузки по току разряда.

6) у данного BMS есть функция баланса. Разница в напряжении аккумулятора не должна превышать 0,05 В, разница в емкости не должна превышать 30 мАч, разница в внутреннем сопротивлении не должна превышать 5 МОМ, аккумулятор должен иметь хорошую консистенцию, старая и новая батарея не подлежит смешиванию. Если вы не уверены, пожалуйста, используйте совершенно новую батарею.

Теплые наконечники

1. Пожалуйста, используйте его осторожно при установке, чтобы избежать короткого замыкания.

2. Не снимайте и не заменяйте компоненты защитной платы самостоятельно.

3. Защитную панель литиевой батареи с разным напряжением нельзя смешивать. Например, литий-ионная BMS нельзя использовать для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте монтажную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошее теплоотведение вокруг защитной панели.

7. Во время использования необходимо соблюдать параметры конструкции и условия использования, потому что неправильное использование повредит схему.
