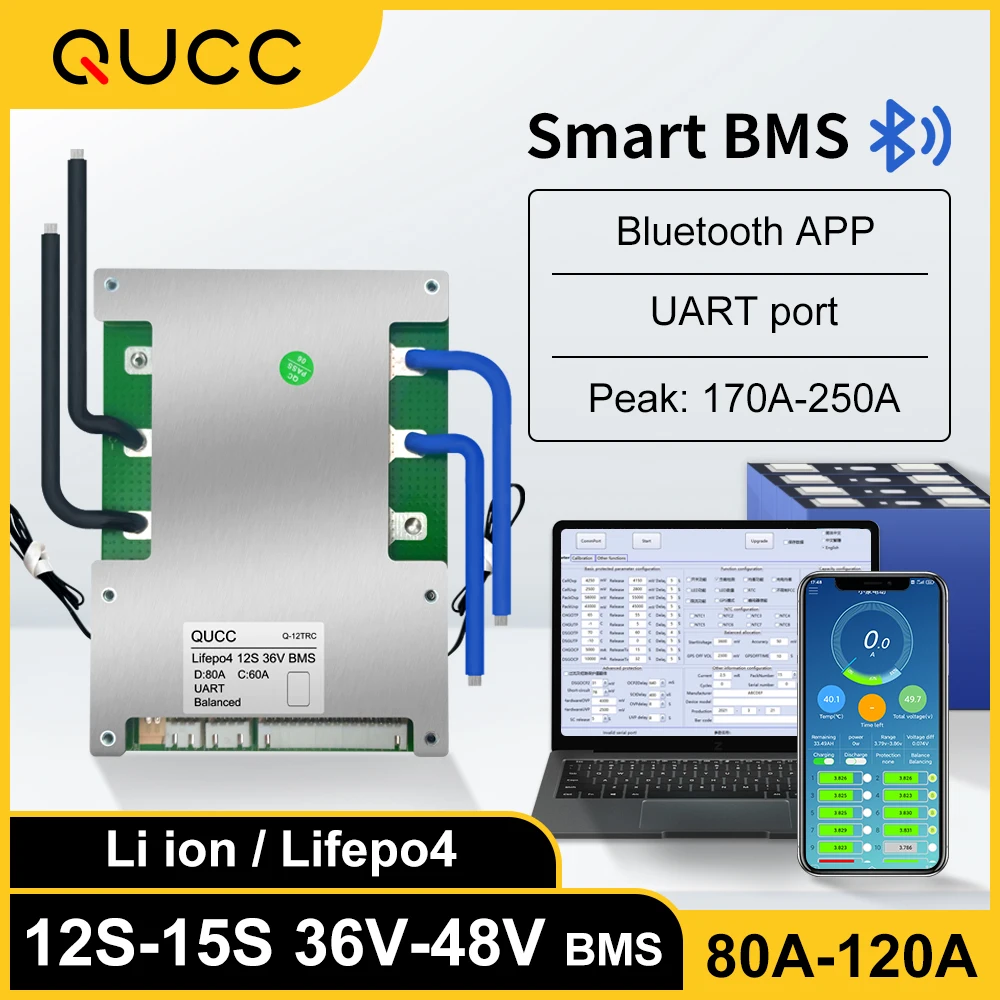

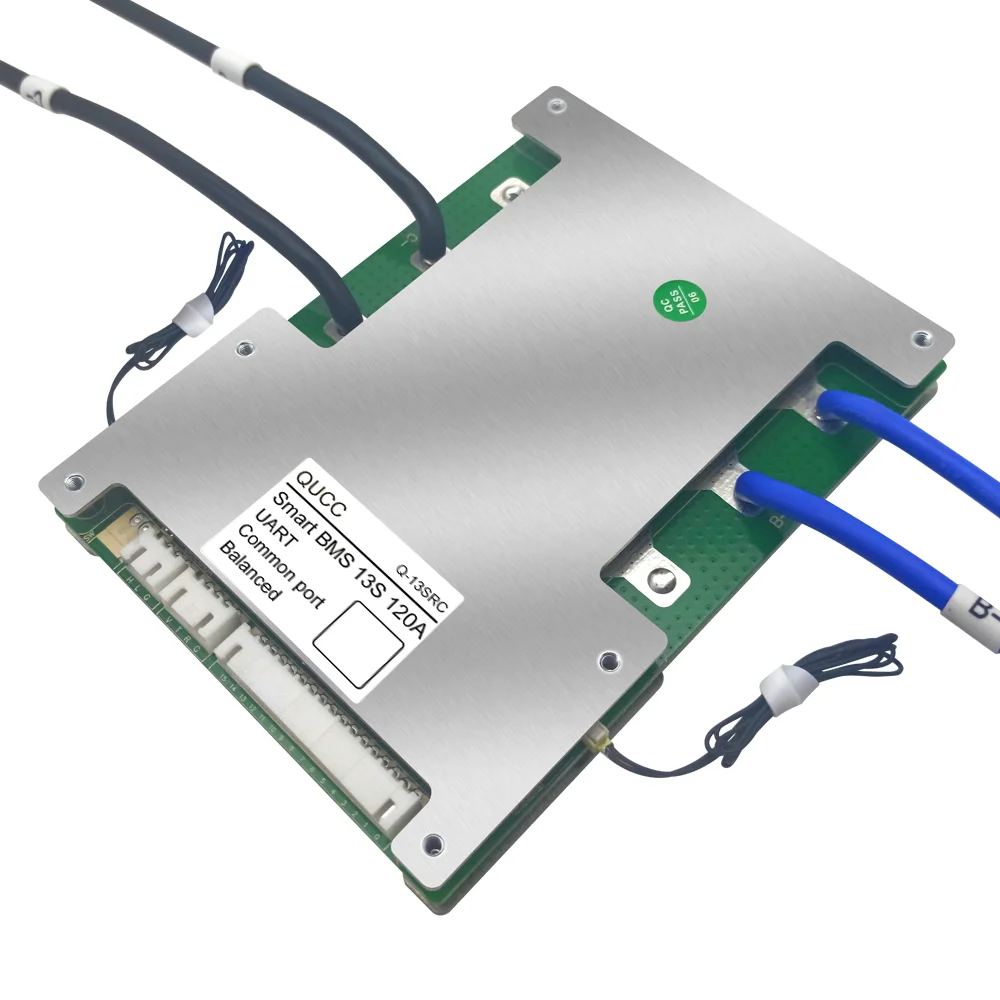

Умный BMS Lifepo4 аккумулятор Qucc 13S 14S 15S 48 В 12S 36 80 А 100 120 Bluetooth управление через

Умный BMS Lifepo4 аккумулятор Qucc 13S 14S 15S 48 В 12S 36 80 А 100 120 Bluetooth управление через

Особенности продукта:

1. Приложение для мобильного телефона контролирует состояние зарядки и разрядки аккумулятора. Один аккумулятор перенапряжения и низковольтного напряжения, Аккумуляторный блок перенапряжения и низковольтного напряжения, балансового напряжения, высокой и низкой температуры, и значение релиза можно отрегулировать.

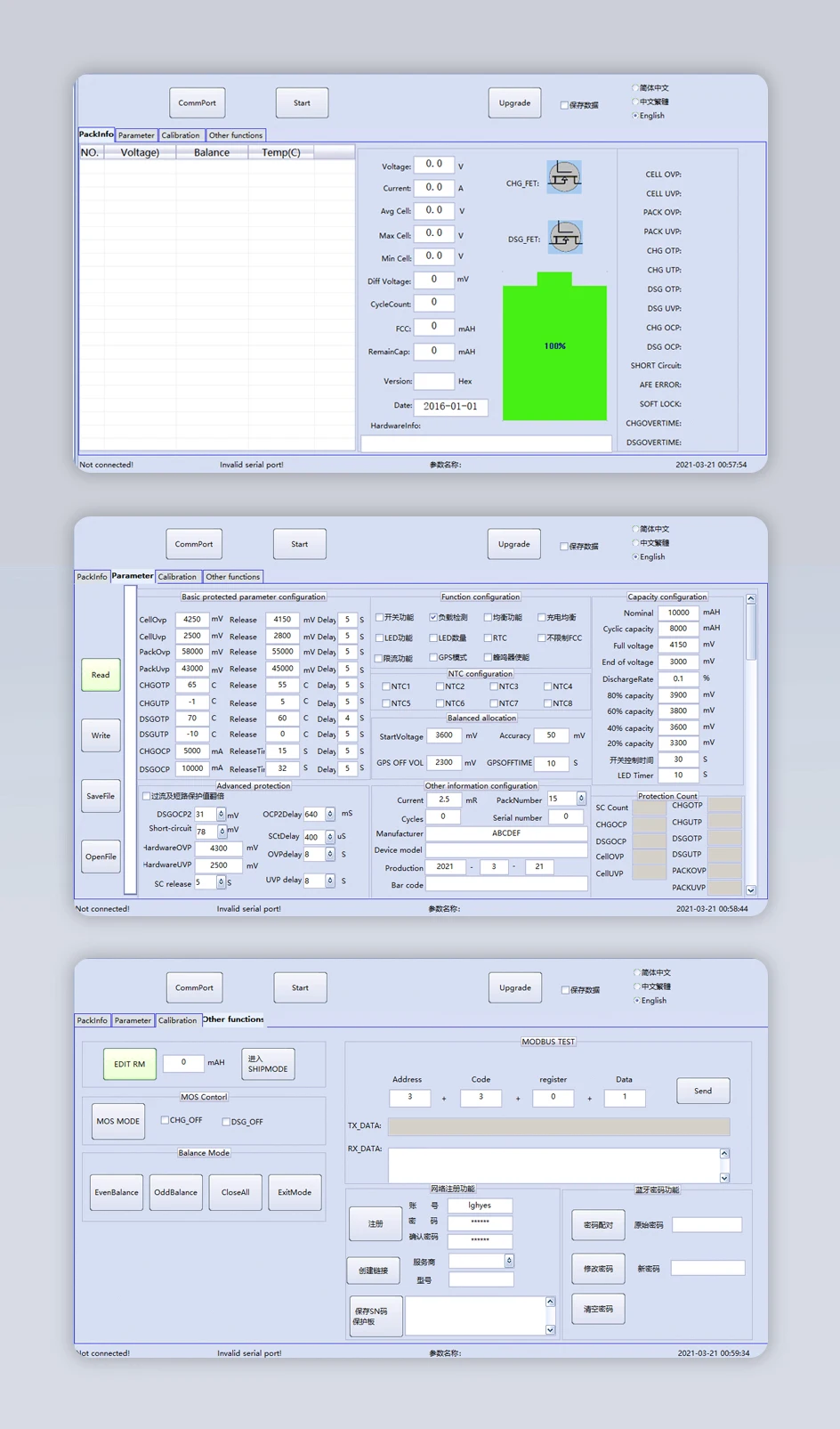

2. Коммуникационный модуль подключен к компьютеру для мониторинга данных батареи, установки параметров, чтения протокола связи BMS и общения с устройством.

3. Импортное программное обеспечение IC и аппаратная двойная защита. Программное обеспечение работает в режиме реального времени программа мониторинга плюс вторичная защита. Сон и низкое энергопотребление в режиме ожидания, высококачественные электронные компоненты.

4. Он рассчитывает оставшуюся емкость и зарядную способность аккумулятора на основе тока и времени.

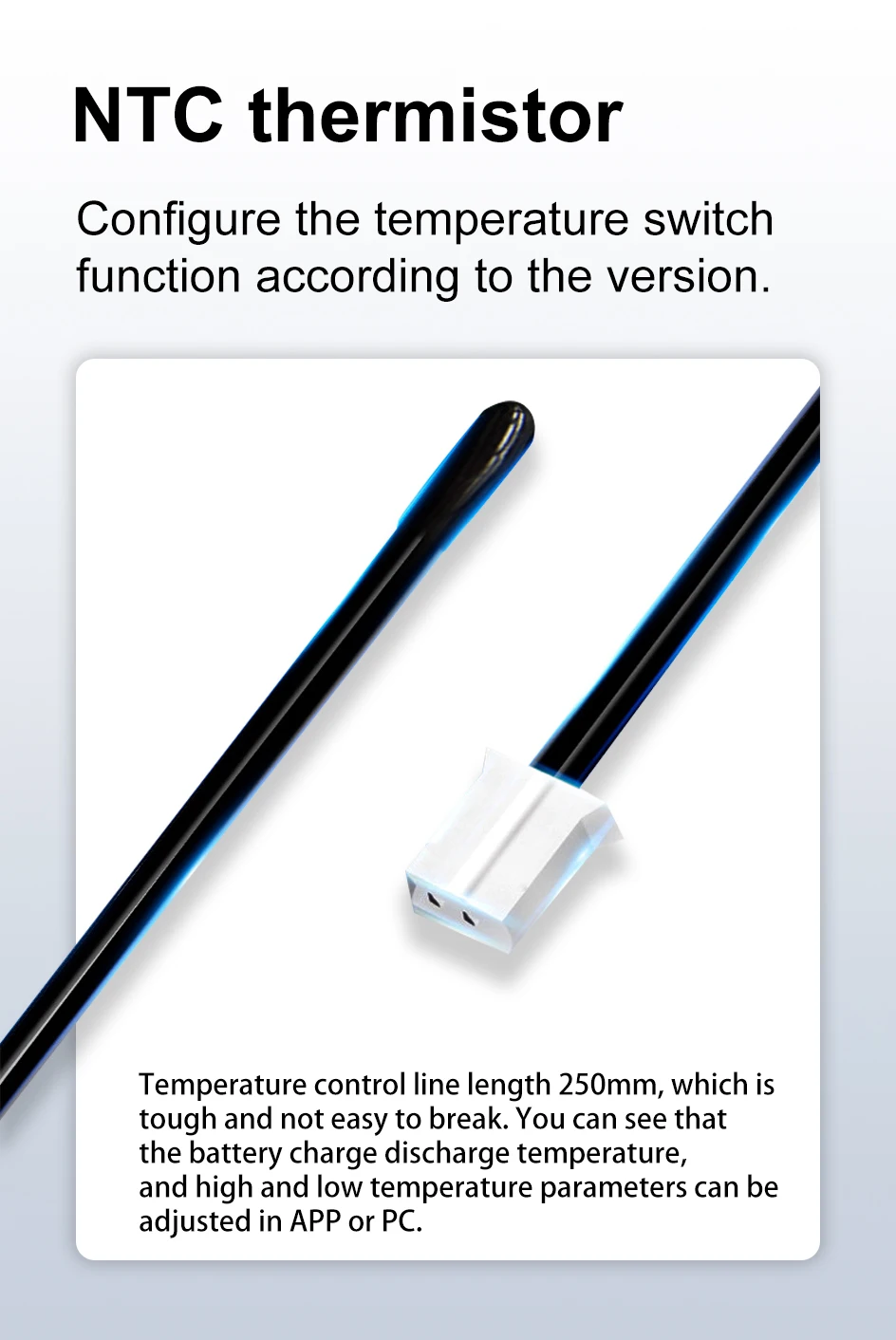

5. Обнаружение контроля температуры: Встроенный сбалансированный контроль температуры BMS для обнаружения. Регулируемая функция защиты от высоких и низких температур, датчик температуры сильный и не легко сломать.

6. Интерфейс отображения приложения имеет функцию измерения скорости. Он может точно определить скорость на основе пульса зала и рассчитать оставшийся пробег.

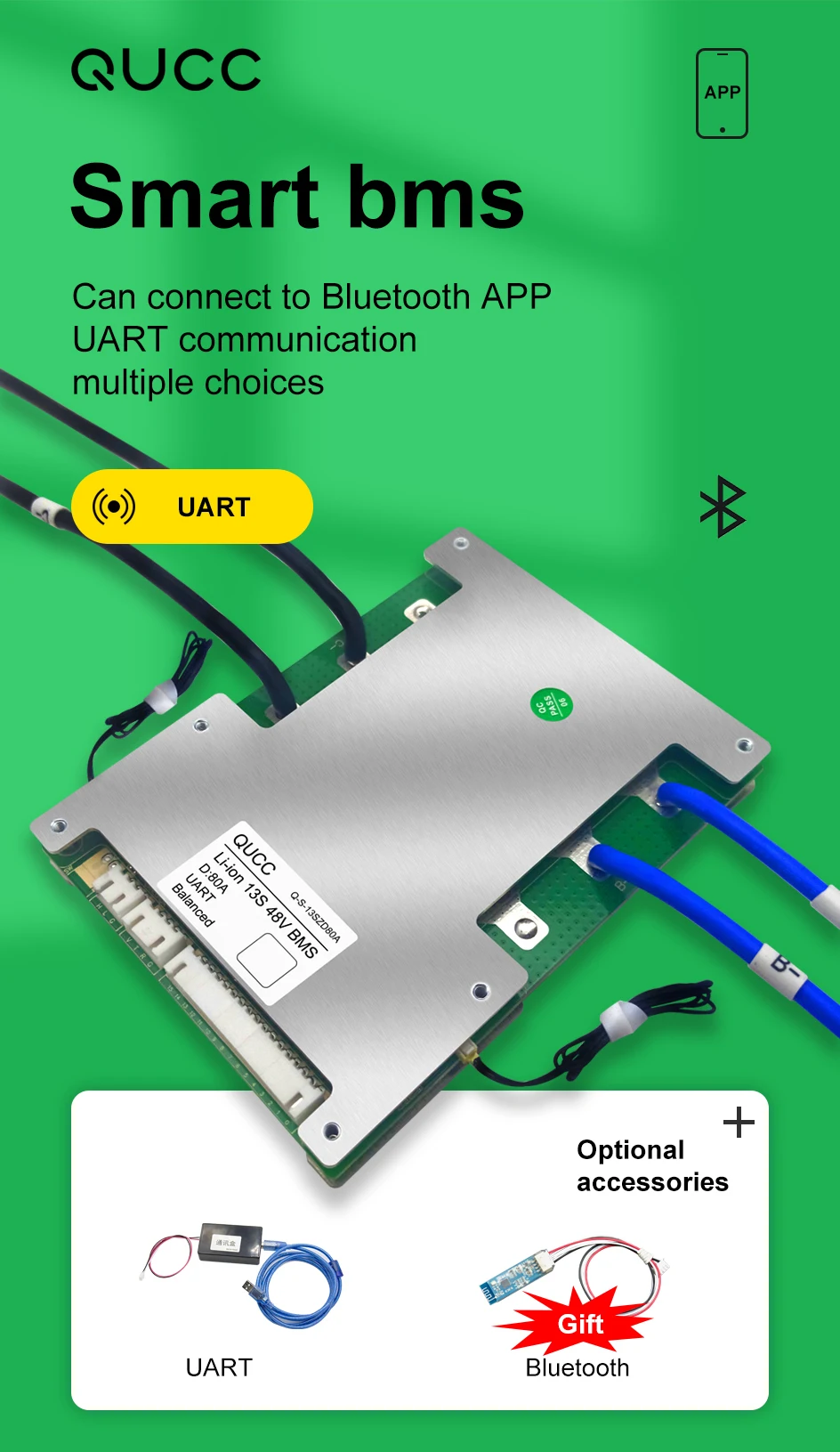

7. Поддерживает Bluetooth, коммуникационная плата интерфейса UART.

Различия следующие:

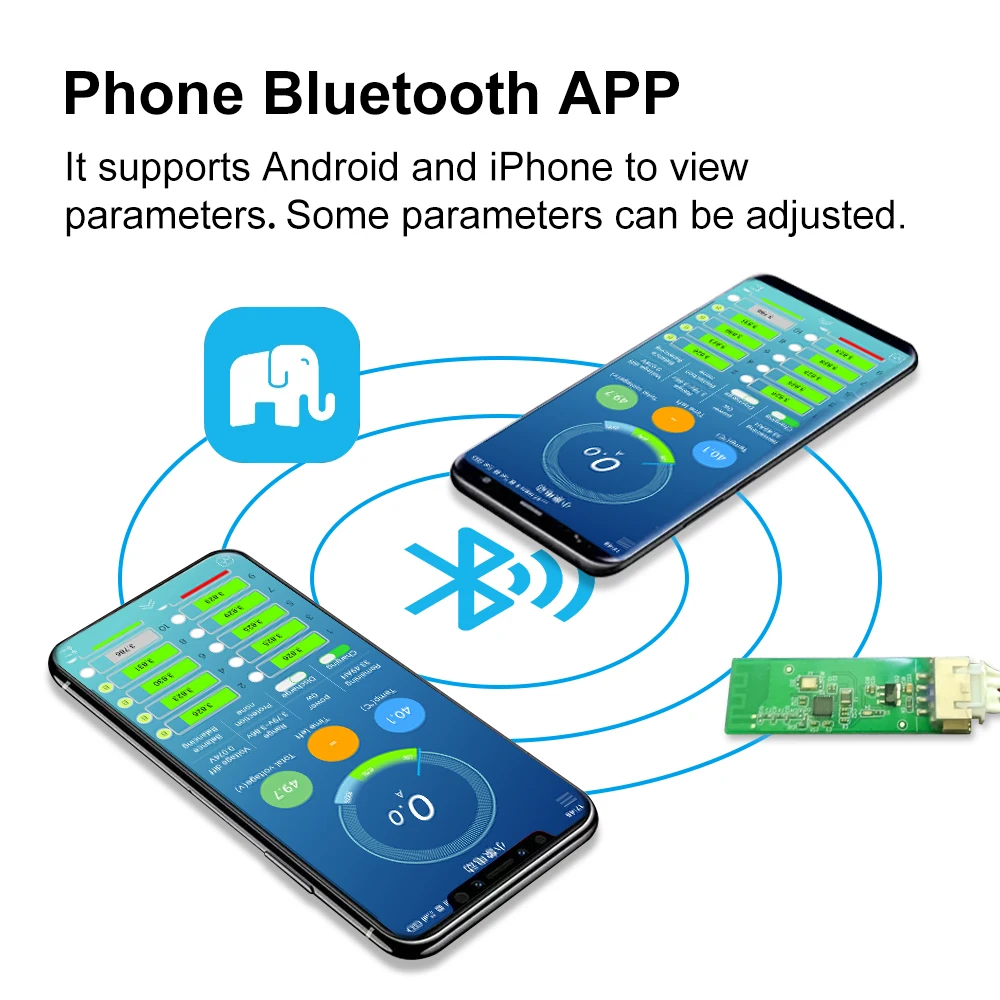

1) приложение BluetoothПодходит для мобильного телефона для просмотра и настройки параметров.

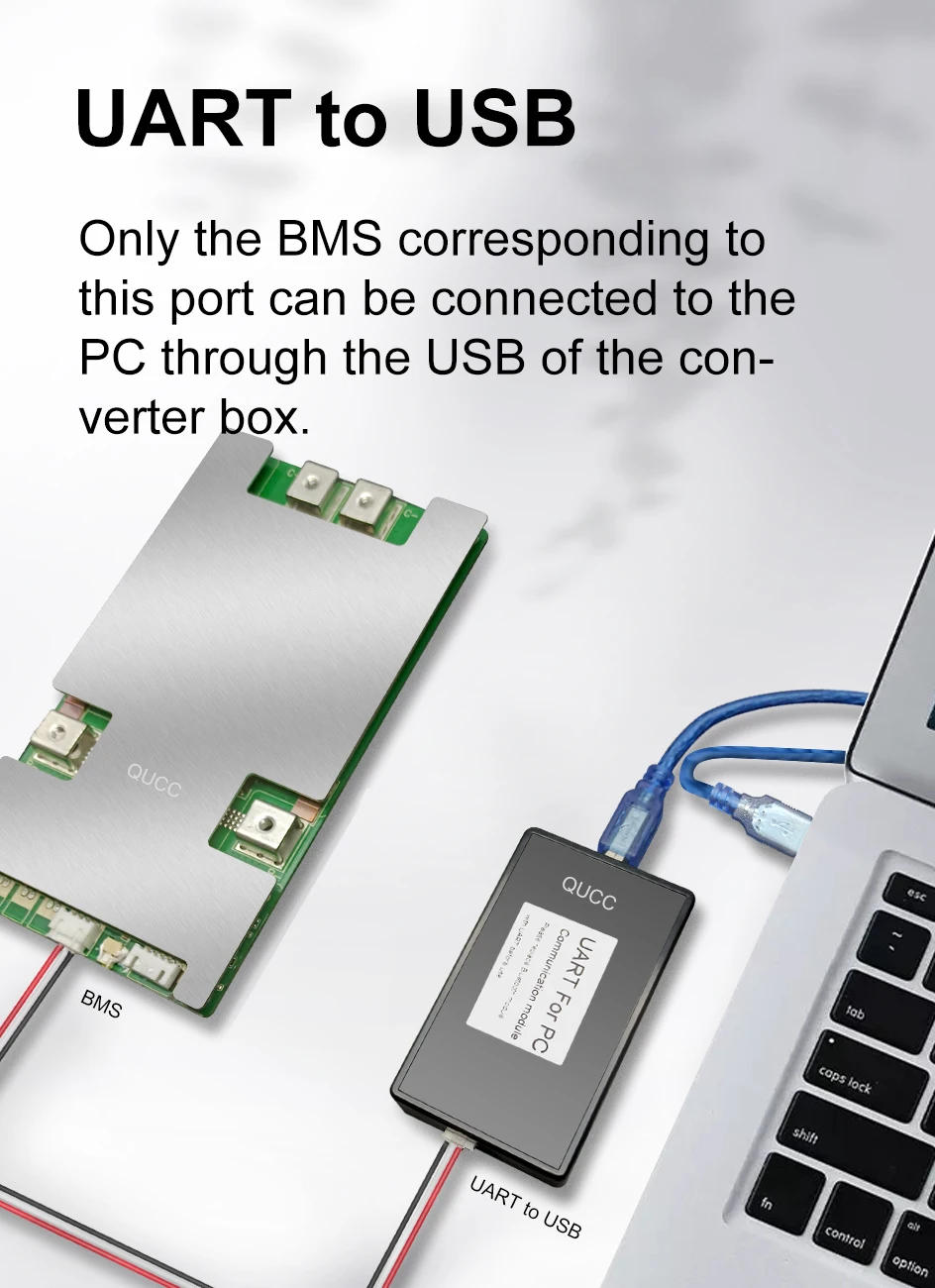

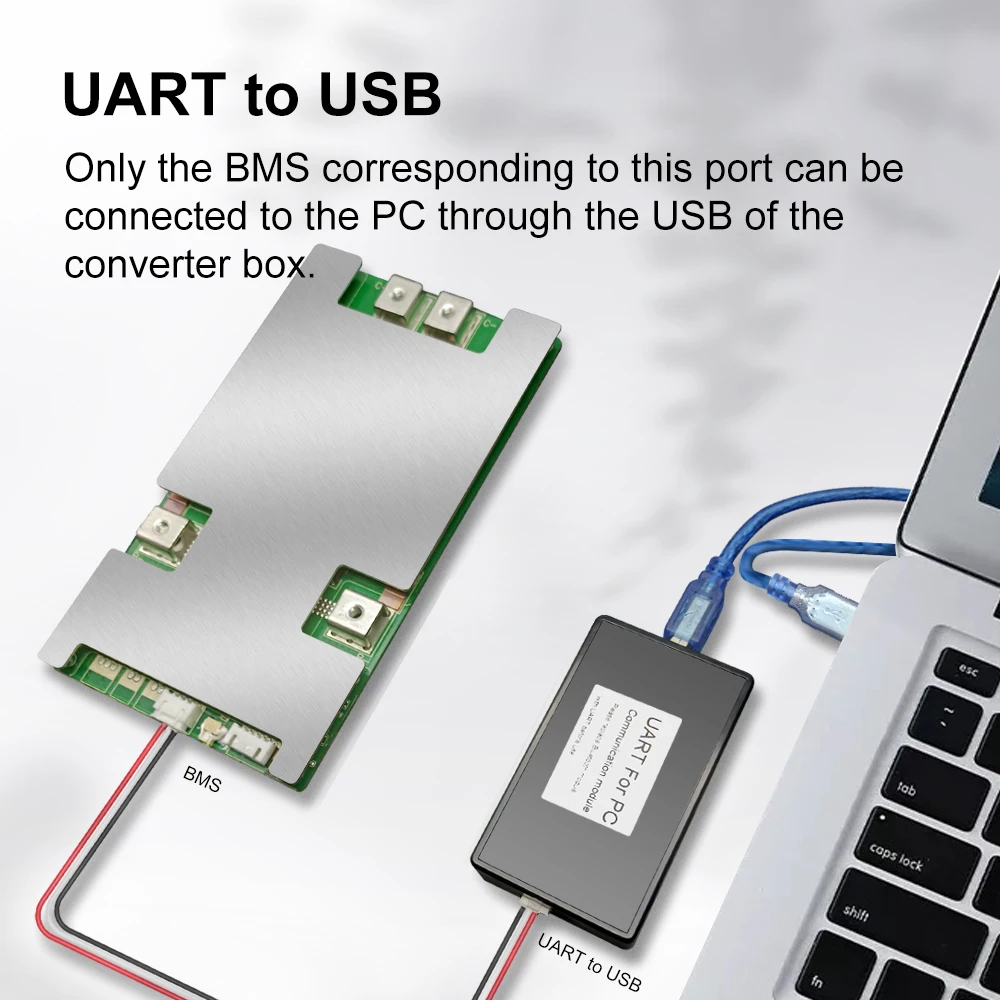

2) Модуль UARTПодходит для просмотра и настройки параметров на компьютере.

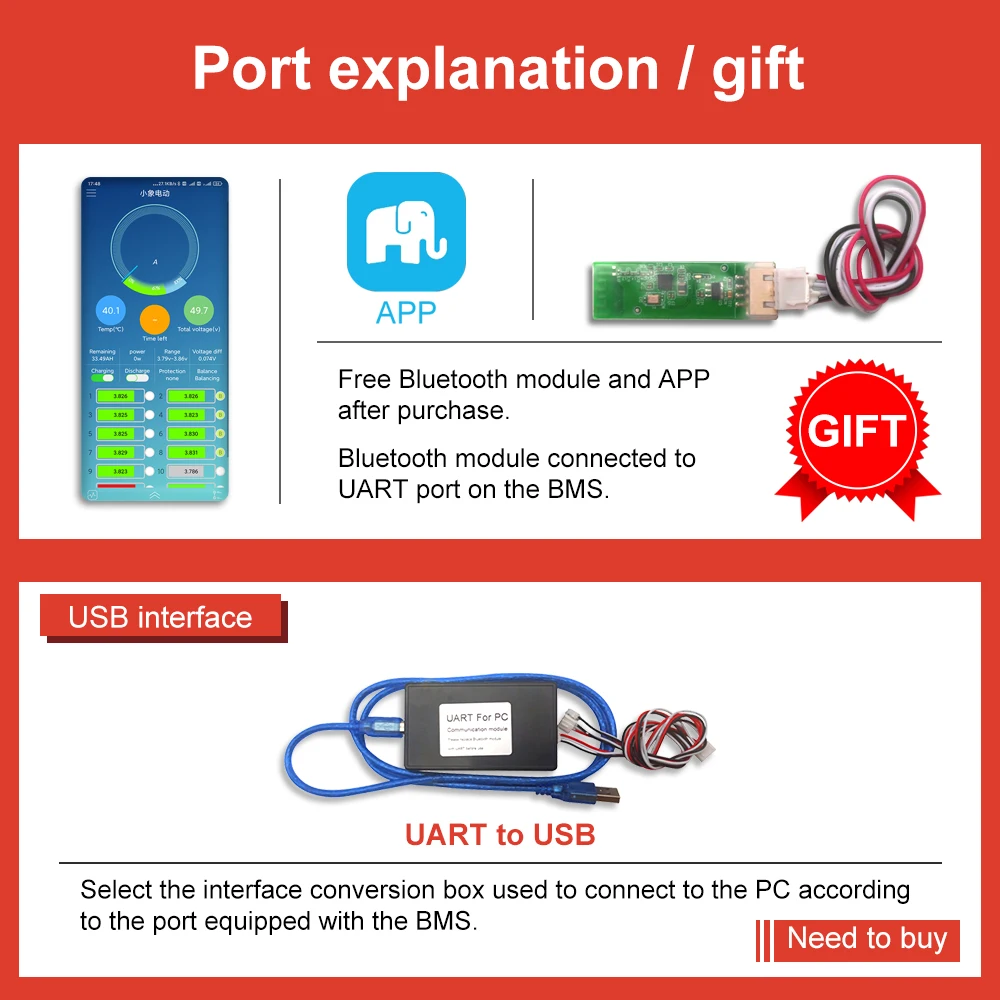

3) мы вышлем вам модуль Bluetooth после заказа, так что вам не нужно покупать дополнительный Bluetooth.

Мы рекомендуем вам купить Модуль UART, чтобы вы могли переключаться между ними на вашем телефоне или ПК. Но обратите внимание, что Bluetooth и UART являются обычными портами, вы должны использовать только один из них.

4) Заказ включает только модуль Bluetooth, но не включает Модуль UART. Если вам нужен Модуль UART, пожалуйста, свяжитесь с нами для покупки.

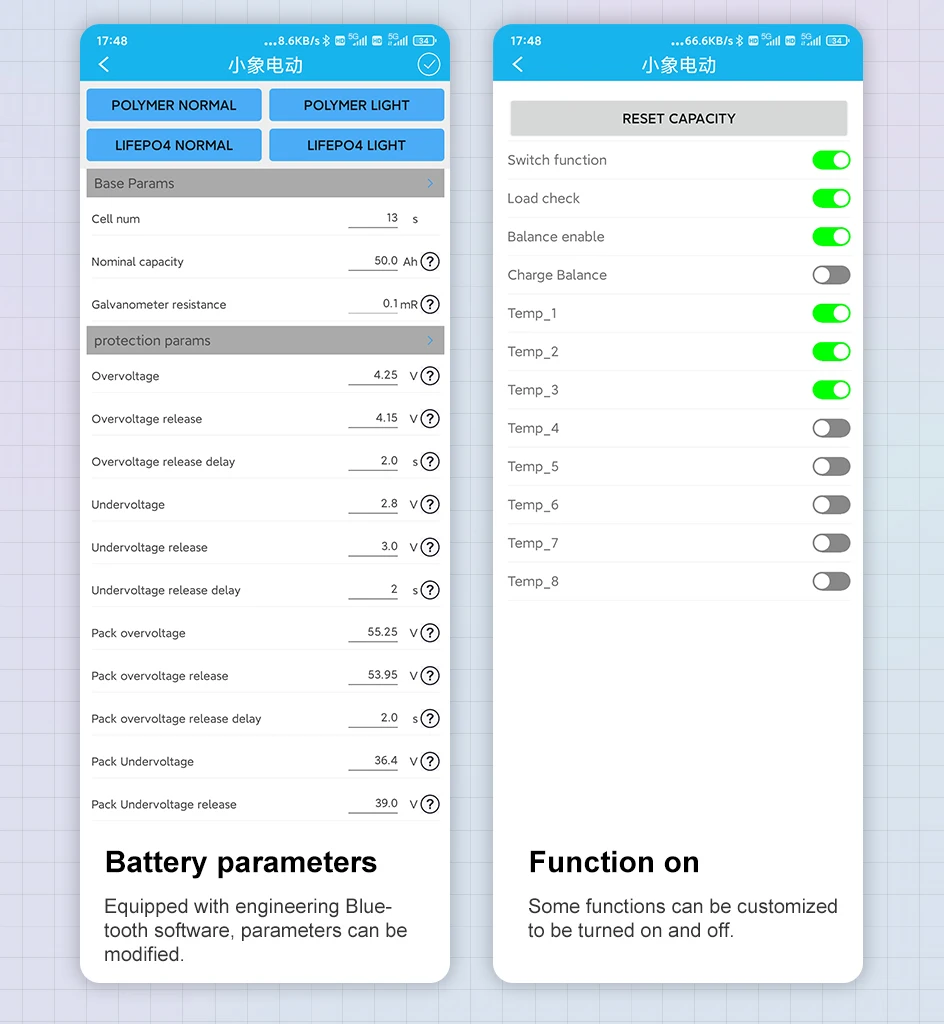

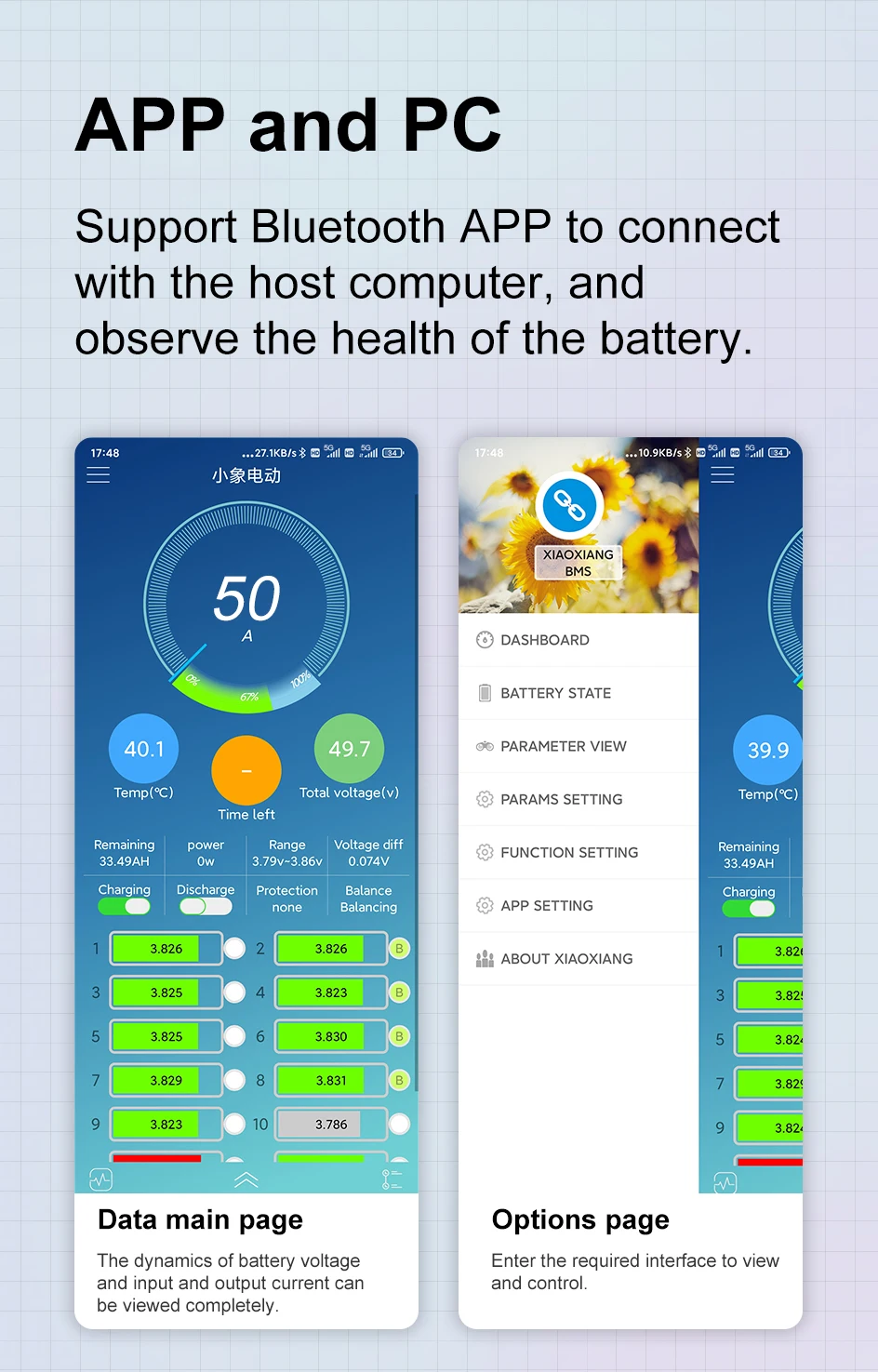

8. Отображение интерфейса программного обеспечения приложения:

01) процент мощности

02) температура

03) Время зарядки

04) общее напряжение

05) оставшаяся Емкость

06) мощность

07) Диапазон напряжения

08) напряжение diff

09) Включение/выключение зарядки

10) Включение/выключение разрядки

11) состояние защиты

12) баланс клеток

13) Напряжение каждой ячейки

14) Номинальная мощность

9. Теплые советы:

1. Используя приложение в первый раз, пожалуйста, измените номинальную емкость на фактическую, емкость цикла фактическая емкость * 0,8

2. Более подробную информацию, пожалуйста, свяжитесь с нами.

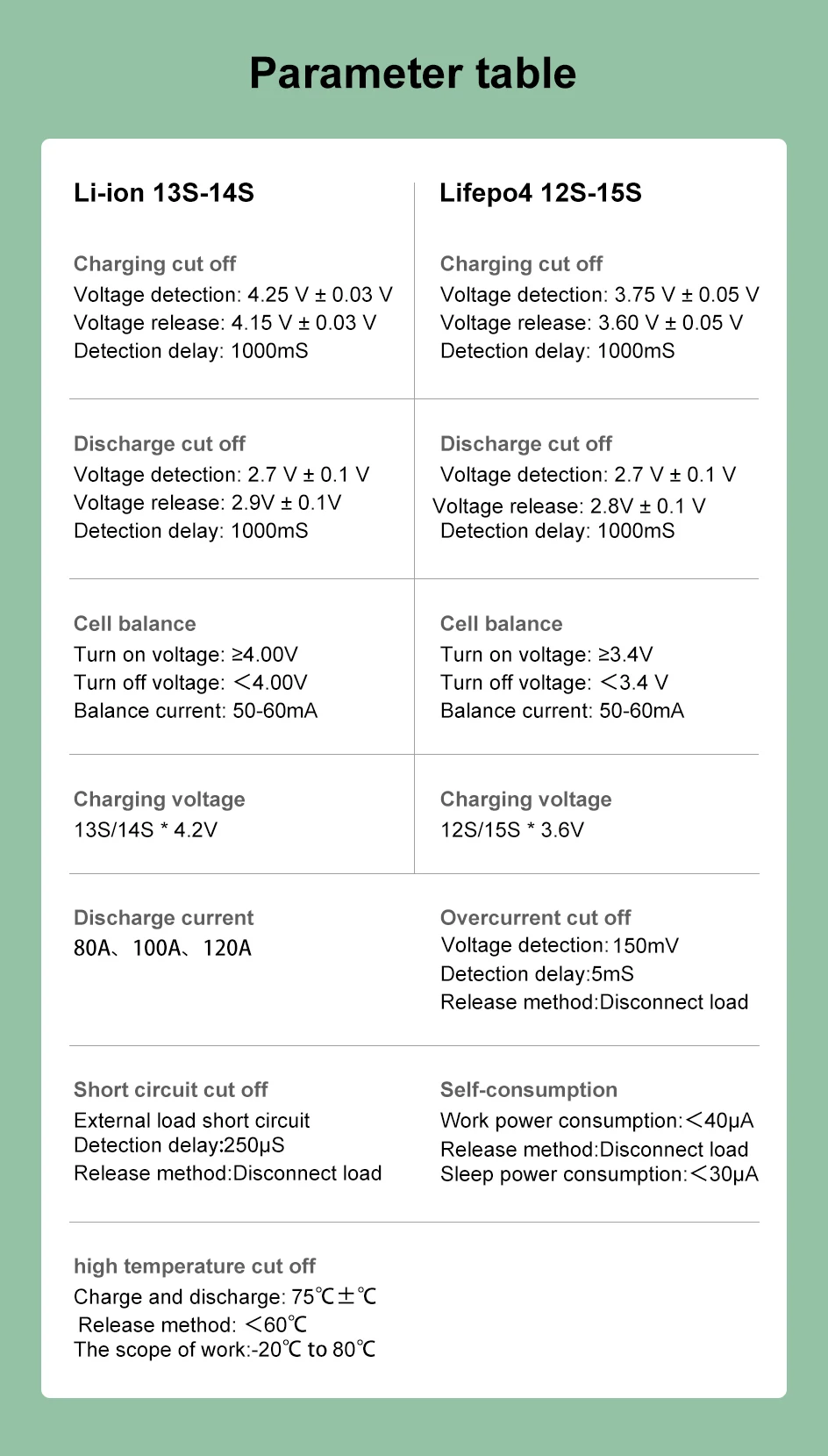

Таблица параметров BMS

Li-Ion 13S 14S

❖Charging напряжения

13S/14S x 4,2 V

♣Отключение зарядки

Обнаружение напряжения: 4,25 В ± 0,03 в

Напряжение: 4,15 В ± 0,03 в

Задержка обнаружения: 1000 мс

♣Отключается разряд

Напряжение обнаружения: 2,7 V ± 0,1 V

Напряжение высвобождение аттрактанта: 2,9 V ± 0,1 V

Задержка обнаружения: 1000 мс

♣Вспомогательный баланс ячейки

Включите напряжение: ≥ 4,0 V

Выключение напряжения: <4,0 в

Ток баланса: 50-60 мА

LiFePO4 12S 15S

❖Charging отрезать

Напряжение обнаружения: 3,75 V ± 0,05 V

Напряжение высвобождение аттрактанта: 3,6 V ± 0,05 V

Задержка обнаружения: 1000 мс

❖Discharge отрезать

Напряжение обнаружения: 2,7 V ± 0,1 V

Напряжение высвобождение аттрактанта: 2,8 V ± 0,1 V

Задержка обнаружения: 1000 мс

❖Auxiliary Сотовый баланс

Включите напряжение: ≥ 3,4 V

Выключение напряжения по уровню поверхности: <3,4 V

Ток баланса: 50-60 мА

❖Charging напряжения

12S/15S x 3,6 V

♣Ток разряда

80A 100A 120A

♣Зарядный ток

80A 100A 120A

♣Отключение от перегрузки по току

Обнаружение напряжения: 150 мВ

Задержка обнаружения: 5 мс

Метод выпуска: Отключение нагрузки

♣Отключение от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения: 250US

Метод выпуска: Отключение нагрузки

♣Собственного потребления

Потребляемая мощность работы:<40uA

Метод выпуска: Отключение нагрузки

Потребляемая мощность сна:<30uA

♣Высокая и низкая температура отключается

Разрядка при температуре: 75 ℃ ± 5 ℃

Способ выпуска: <60 ℃

Зарядка/разрядка при температуре: -10 ℃

Метод выпуска: 0 ℃

Объем работы: -20 ℃/ + 80 ℃

Основные параметры защиты:

1) Перенапряжение, понижение напряжения, избыточное напряжение аккумуляторной батареи, понижение напряжения аккумуляторной батареи.

2) Зарядка при высокой и низкой температуре, перегрузке по току, параметрам защиты от перегрузки по току, значению отпускания, защите и времени удержания.

3) релиз разделен на условный релиз и выпуск времени. Время удержания защиты означает время, необходимое для достижения определенного состояния защиты.

4) пример:

Перенапряжение аккумулятора составляет 4,25 в, защита от перезаряда срабатывает только тогда, когда напряжение одного аккумулятора ≥ 4,25 в и хватает на 1 с.

Напряжение батареи составляет менее 4,15 В и хватает на 100 мс для защиты от перезаряда.

Напряжение должно быть уменьшено ниже 4,15 В До перезапуска зарядки.

5) Пример: если ток разряда продолжает превышать 30А, 5S срабатывает для отключения разрядных MOS, состояние восстановления автоматическое, и 32S автоматически высвобождается от перегрузки по току разряда.

6) эта BMS имеет функцию баланса. Ваш напряжение батареи разница не должна превышать 0,05 V, емкость разница не должна превышать 30 мА · ч, внутреннее сопротивление разница не должна превышать 5mΩ, батареи должны иметь хорошую последовательность, старый и новый аккумулятор нельзя смешивать. Если вы не уверены, пожалуйста, используйте совершенно новый аккумулятор будет лучше.

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
