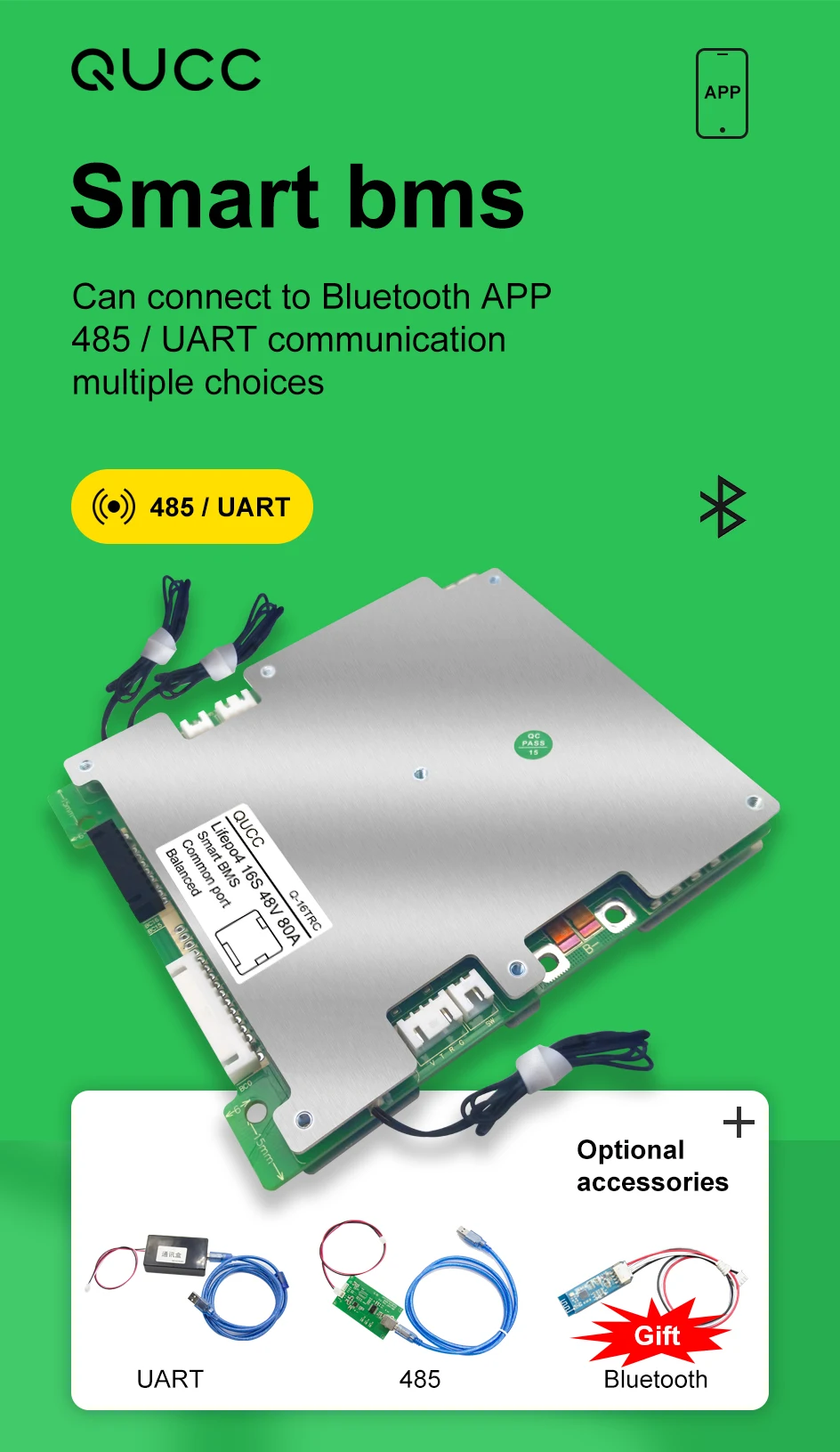

Особенности продукта:

1. Приложение для мобильного телефона контролирует состояние зарядки и разрядки аккумулятора. Один аккумулятор перенапряжения и низковольтного напряжения, Аккумуляторный блок перенапряжения и низковольтного напряжения, балансового напряжения, высокой и низкой температуры, и значение релиза можно отрегулировать.

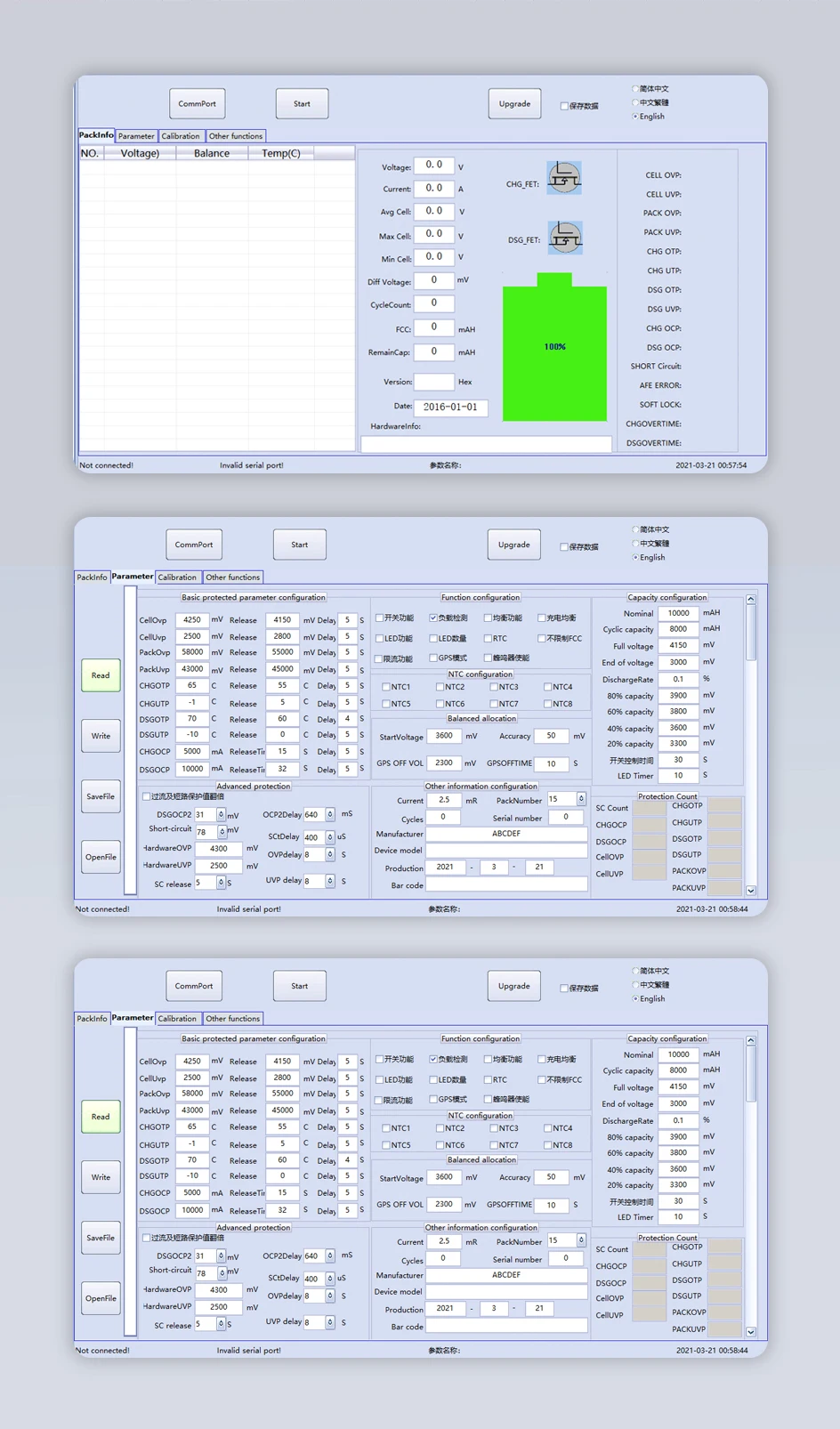

2. Коммуникационный модуль подключен к компьютеру для мониторинга данных батареи, установки параметров, чтения протокола связи BMS и общения с устройством.

3. Импортное программное обеспечение IC и аппаратная двойная защита. Программное обеспечение работает в режиме реального времени программа мониторинга плюс вторичная защита. Сон и низкое энергопотребление в режиме ожидания, высококачественные электронные компоненты.

4. Он рассчитывает оставшуюся емкость и зарядную способность аккумулятора на основе тока и времени.

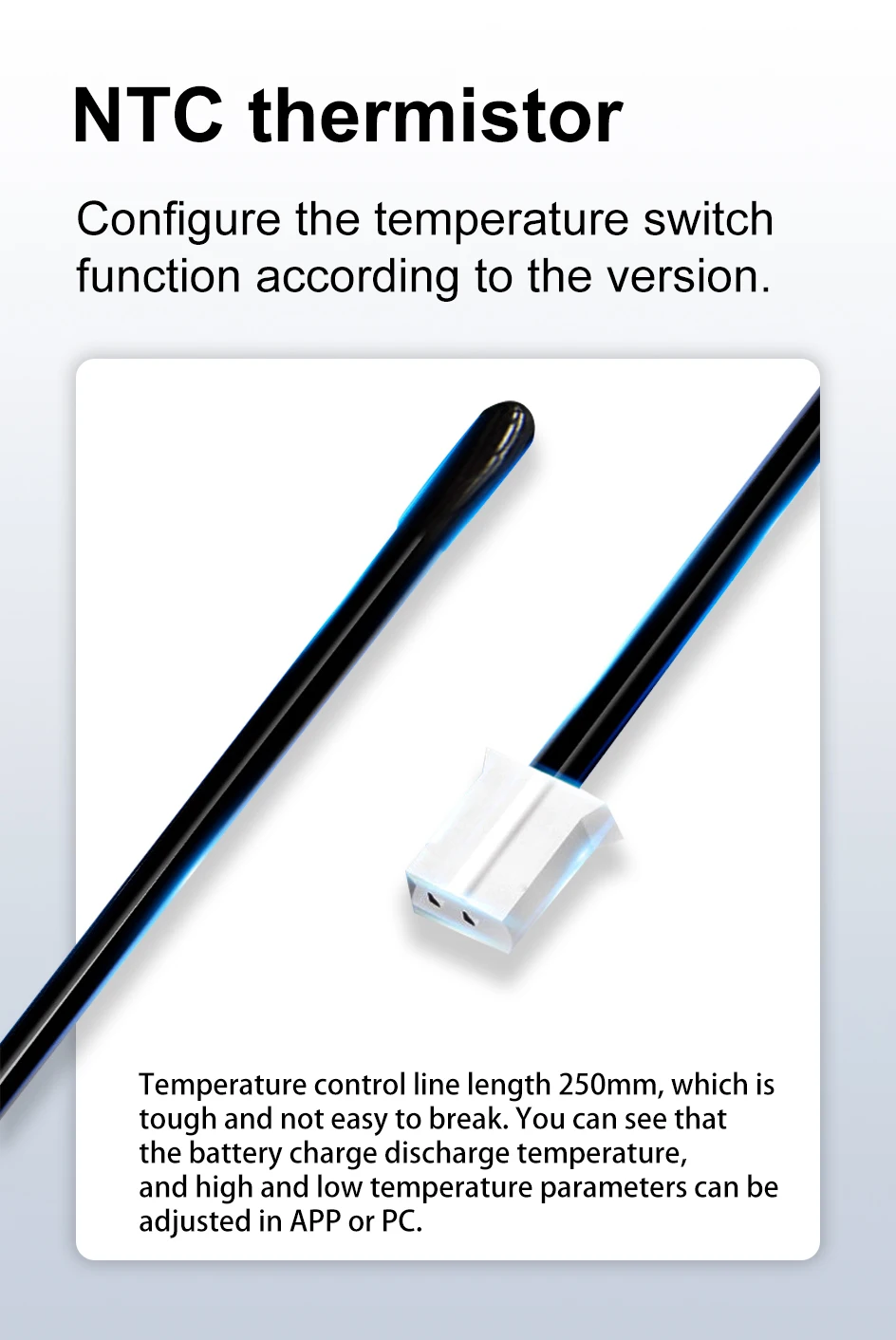

5. Обнаружение контроля температуры: Встроенный сбалансированный контроль температуры BMS для обнаружения. Регулируемая функция защиты от высоких и низких температур, датчик температуры сильный и не легко сломать.

6. Интерфейс отображения приложения имеет функцию измерения скорости. Он может точно определить скорость на основе пульса зала и рассчитать оставшийся пробег.

7. Описание коммуникационная плата интерфейса UART порт:

1: Например: LiFePO4 16S UART в опции означает, что BMS имеет коммуникационная плата интерфейса UART, но не включает Модуль UART. Этот порт может быть совместим с модулем Bluetooth и UART.

8. Коммуникационная плата интерфейса UART:

1) Когда модуль Bluetooth вставляется в порт UART, он может просматривать только параметры батареи в приложении телефона.

2) Когда Модуль UART вставляется в порт UART, он может просматривать только параметры на компьютере.

Они имеют одинаковый порт, поэтому Модули bluetooth и UART не могут использоваться одновременно.

9. Описание порта связи UART 485:

1) Например: LiFePO4 16S UART 485 в опции означает, что BMS имеет UART и 485 порт связи, но не включает UART и 485 модуль. Эти два порта используется для модуля Bluetooth и 485 модуля.

2) Если вы выбираете BMS с портом UART 485 и хотите просмотреть параметры на вашем компьютере, вы должны приобрести модуль RS485.

10. В соответствии с вашими потребностями:

1) Если вы хотите одновременно просмотреть Параметры батареи на мобильном телефоне и компьютере, вы должны приобрести модуль 485 и выбрать BMS с портом UART 485.

2) Если вы хотите просмотреть Параметры батареи на своем мобильном телефоне или использовать его на вашем компьютере, вы можете купить Модуль UART и выбрать BMS с портом UART. Вы можете переключаться между Bluetooth и модулем UART.

3) Просто просмотрите параметры в приложении для телефона, вы можете выбрать BMS с портом UART, не нужно заказывать какой-либо модуль.

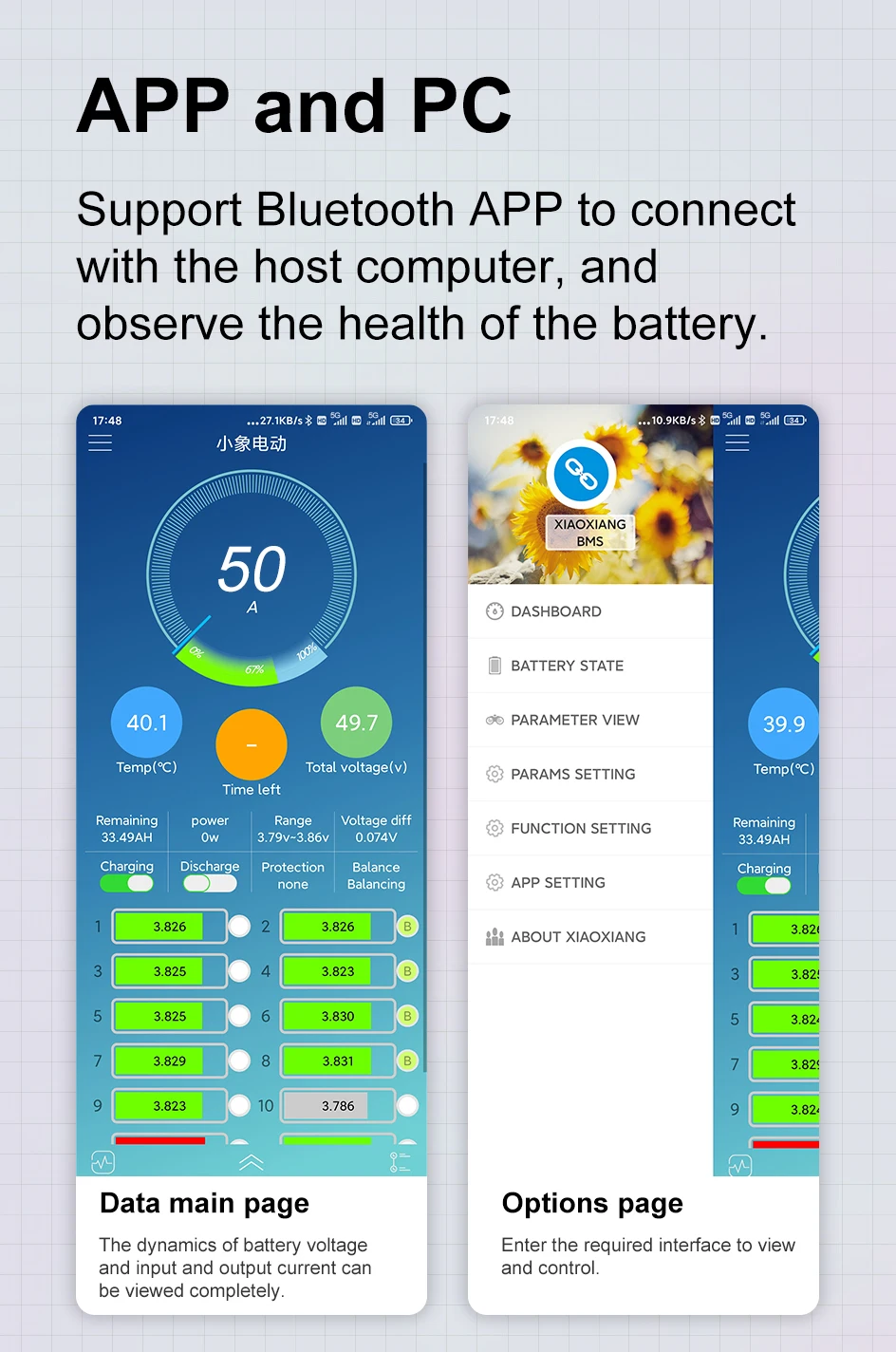

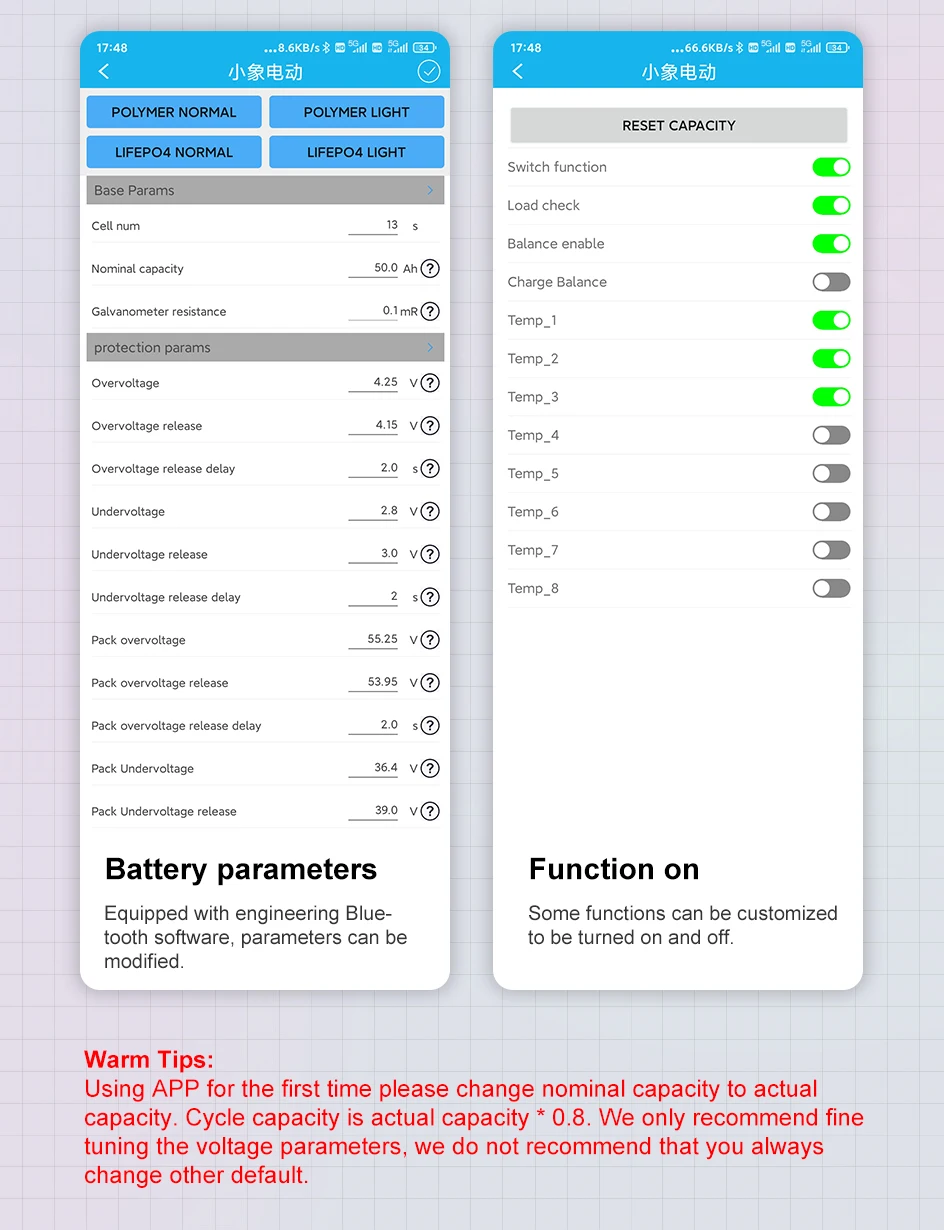

11. Отображение интерфейса программного обеспечения приложения:

01) процент мощности

02) температура

03) Время зарядки

04) общее напряжение

05) оставшаяся Емкость

06) мощность

07) Диапазон напряжения

08) напряжение diff

09) Включение/выключение зарядки

10) Включение/выключение разрядки

11) состояние защиты

12) баланс клеток

13) Напряжение каждой ячейки

14) Номинальная мощность

В заказ входит только модуль Bluetooth. Если вам нужен Модуль UART или RS485, пожалуйста, свяжитесь с нами для покупки.

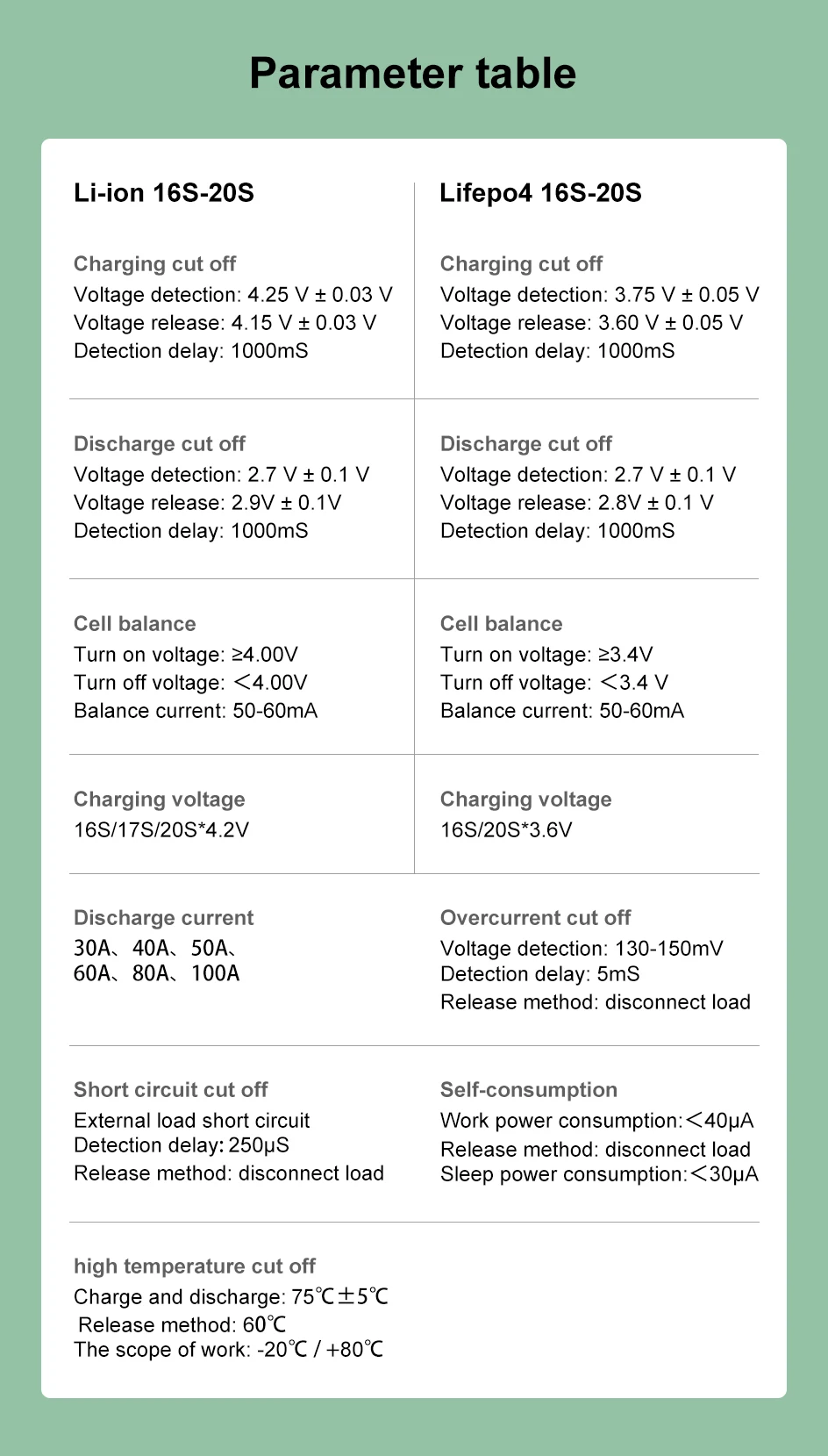

Таблица параметров BMS

Li-Ion 16S 17S 20S

❖Charging напряжения

16S/17S/20S x 4,2 V

❖Charging отрезать

Обнаружение напряжения: 4,25 В ± 0,03 в

Напряжение: 4,15 В ± 0,03 в

Задержка обнаружения: 1000 мс

❖Discharge отрезать

Напряжение обнаружения: 2,7 V ± 0,1 V

Напряжение высвобождение аттрактанта: 2,9 V ± 0,1 V

Задержка обнаружения: 1000 мс

❖Auxiliary Сотовый баланс

Включите напряжение: ≥ 4,0 V

Выключение напряжения: <4,0 в

Ток баланса: 50-60 мА

LiFePO4 16S 20S

❖Charging отрезать

Напряжение обнаружения: 3,75 V ± 0,05 V

Напряжение высвобождение аттрактанта: 3,6 V ± 0,05 V

Задержка обнаружения: 1000 мс

❖Discharge отрезать

Обнаружение напряжения: 2,7 В ± 0,1 в (30A-60A)

Напряжение высвобождение аттрактанта: 2,8 V ± 0,1 V(30A-60A)

Напряжение обнаружения: 2,5 V ± 0,1 V(80A-100A)

Напряжение высвобождение аттрактанта: 3,0 V ± 0,1 V(80A-100A)

Задержка обнаружения: 1000 мс

❖Auxiliary Сотовый баланс

Включите напряжение: ≥ 3,4 V

Выключение напряжения по уровню поверхности: <3,4 V

Ток баланса: 50-60 мА

❖Charging напряжения

16S/ 20S x 3,6 V

❖Discharge ток

30A 40A 50A 60A 80A 100A

❖Charging ток

20A 30A 40A 50A 60A 80A

Cut отключение от перегрузки по току

Обнаружение напряжения: 130-150 мВ

Задержка обнаружения: 5 мс

Метод выпуска: Отключение нагрузки

❖Short цепи отрезать

Короткое замыкание внешней нагрузки

Задержка обнаружения: 250US

Метод выпуска: Отключение нагрузки

♣ Собственного потребления

Потребляемая мощность работы:<40uA

Метод выпуска: Отключение нагрузки

Потребляемая мощность сна:<30uA

Cut высокая и низкая температура отключается

Разрядка при температуре: 75 ℃ ± 5 ℃

Способ выпуска: <60 ℃

Зарядка/разрядка при температуре: -10 ℃

Метод выпуска: 0 ℃

Объем работы: -20 ℃/ + 80 ℃

Основные параметры защиты:

1) Перенапряжение, понижение напряжения, избыточное напряжение аккумуляторной батареи, понижение напряжения аккумуляторной батареи.

2) Зарядка при высокой и низкой температуре, перегрузке по току, параметрам защиты от перегрузки по току, значению отпускания, защите и времени удержания.

3) релиз разделен на условный релиз и выпуск времени. Время удержания защиты означает время, необходимое для достижения определенного состояния защиты.

4) пример:

Перенапряжение аккумулятора составляет 4,25 в, защита от перезаряда срабатывает только тогда, когда напряжение одного аккумулятора ≥ 4,25 в и хватает на 1 с.

Напряжение батареи составляет менее 4,15 В и хватает на 100 мс для защиты от перезаряда.

Напряжение должно быть уменьшено ниже 4,15 В До перезапуска зарядки.

5) Пример: если ток разряда продолжает превышать 30А, 5S срабатывает для отключения разрядных MOS, состояние восстановления автоматическое, и 32S автоматически высвобождается от перегрузки по току разряда.

6) эта BMS имеет функцию баланса. Ваш напряжение батареи разница не должна превышать 0,05 V, емкость разница не должна превышать 30 мА · ч, внутреннее сопротивление разница не должна превышать 5mΩ, батареи должны иметь хорошую последовательность, старый и новый аккумулятор нельзя смешивать. Если вы не уверены, пожалуйста, используйте совершенно новый аккумулятор будет лучше.

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
