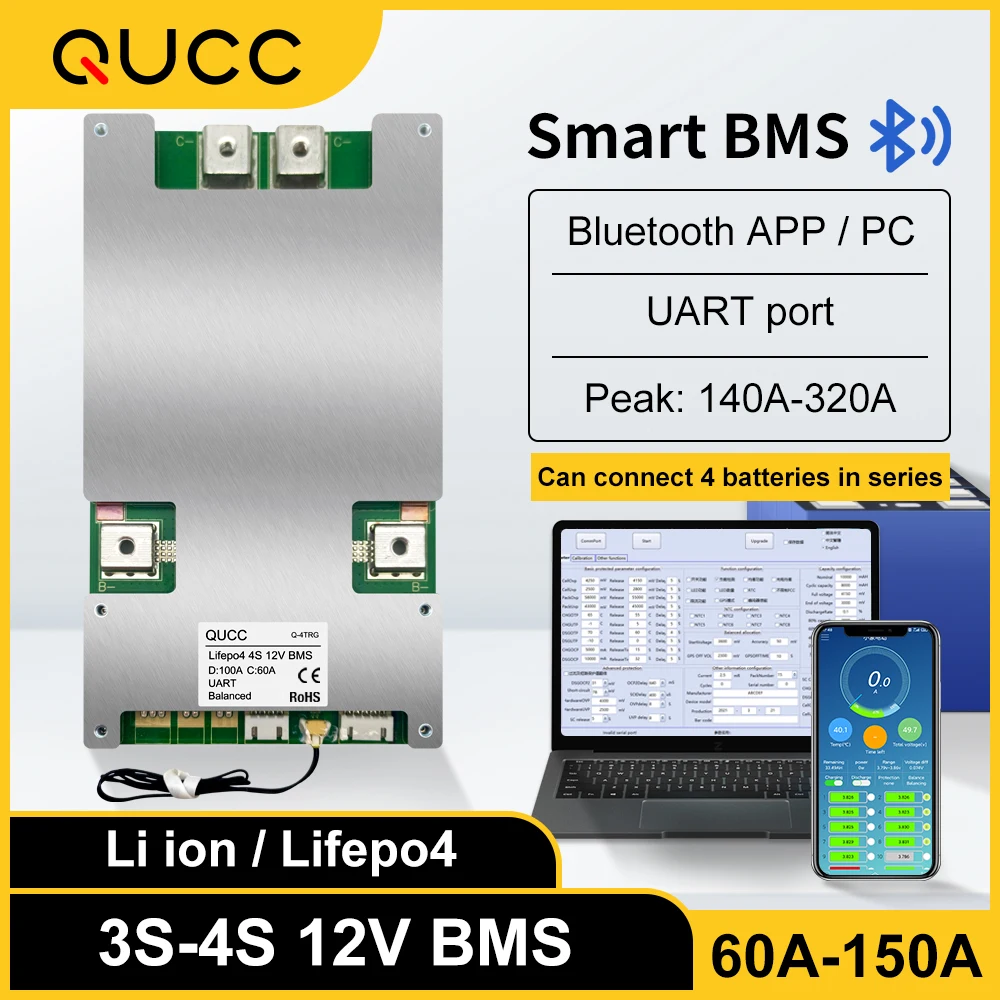

QUCC Smart BMS 4S Lifepo4 3S 12 в 3 7 а 2 80 А 60 выдерживает Высокое напряжение Bluetooth UART для

QUCC Smart BMS 4S Lifepo4 3S 12 в 3 7 а 2 80 А 60 выдерживает Высокое напряжение Bluetooth UART для

Особенности продукта:

1. Приложение для мобильного телефона контролирует состояние зарядки и разрядки аккумулятора. Один аккумулятор перенапряжения и низковольтного напряжения, Аккумуляторный блок перенапряжения и низковольтного напряжения, балансового напряжения, высокой и низкой температуры, и значение релиза можно отрегулировать.

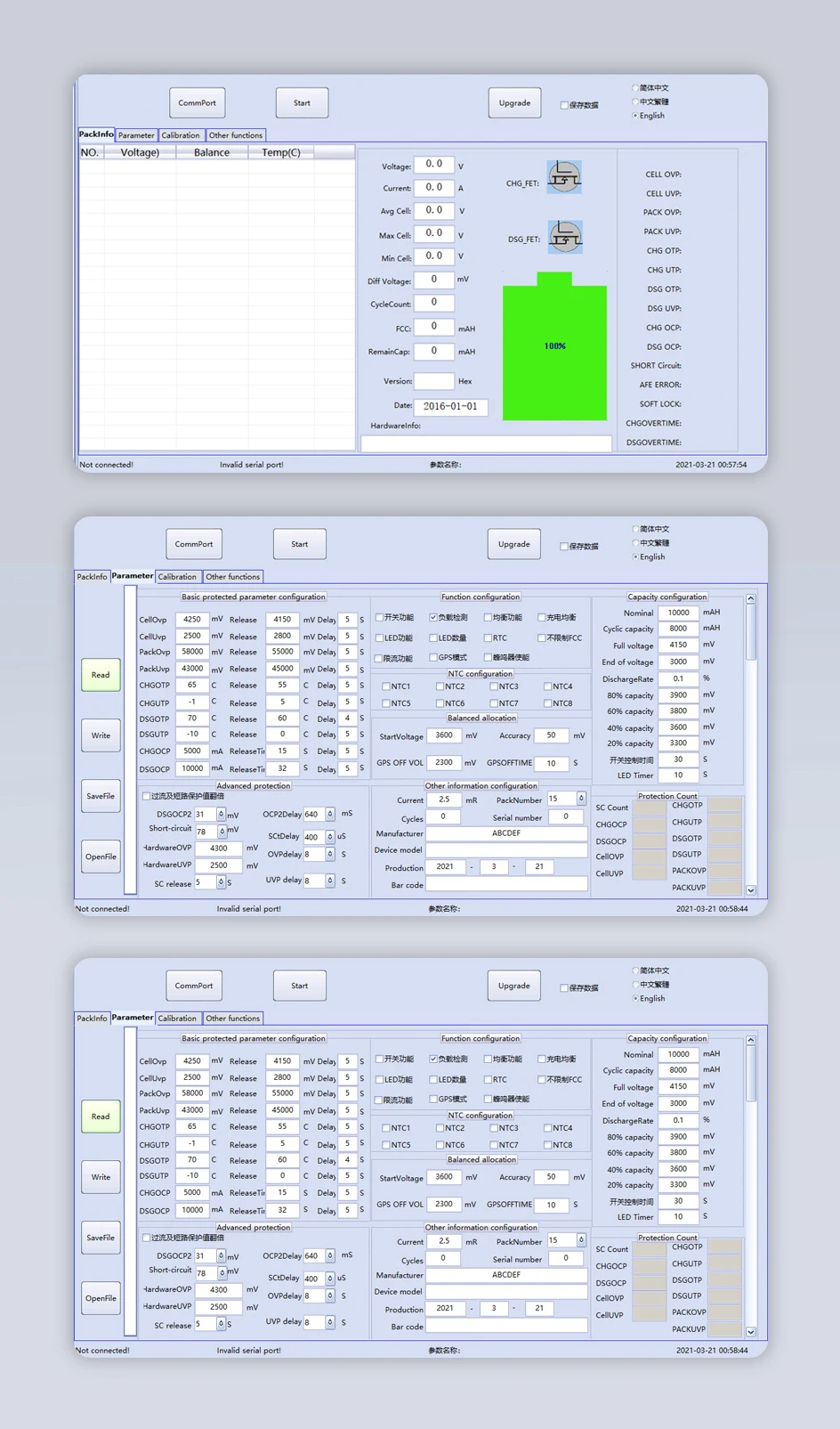

2. Коммуникационный модуль подключен к компьютеру для мониторинга данных батареи, установки параметров, чтения протокола связи BMS и общения с устройством.

3. Импортное программное обеспечение IC и аппаратная двойная защита. Программное обеспечение работает в режиме реального времени программа мониторинга плюс вторичная защита. Сон и низкое энергопотребление в режиме ожидания, высококачественные электронные компоненты.

4. Он рассчитывает оставшуюся емкость и зарядную способность аккумулятора на основе тока и времени.

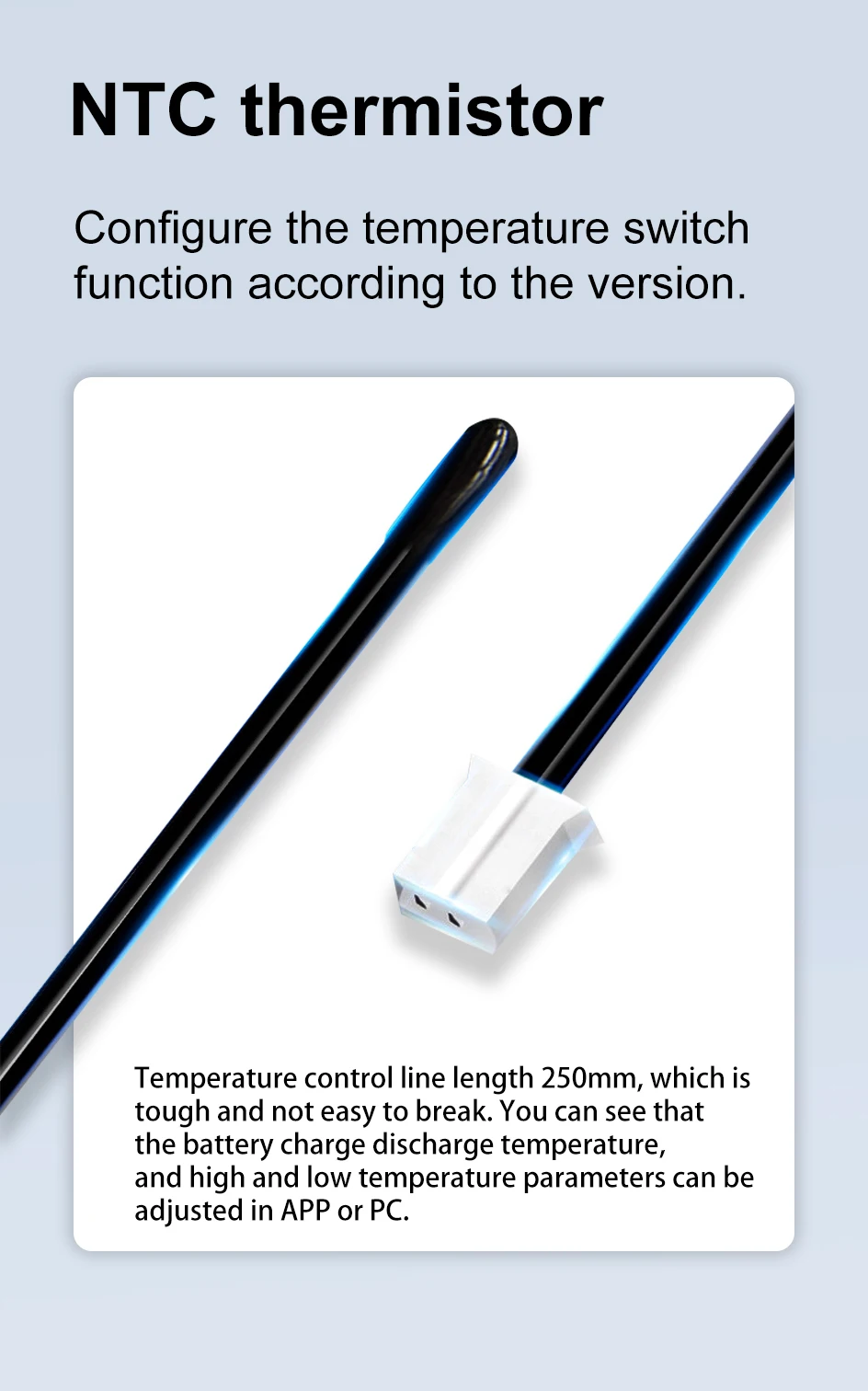

5. Обнаружение контроля температуры: Встроенный сбалансированный контроль температуры BMS для обнаружения. Регулируемая функция защиты от высоких и низких температур, датчик температуры сильный и не легко сломать.

6. Интерфейс отображения приложения имеет функцию измерения скорости. Он может точно определить скорость на основе пульса зала и рассчитать оставшийся пробег.

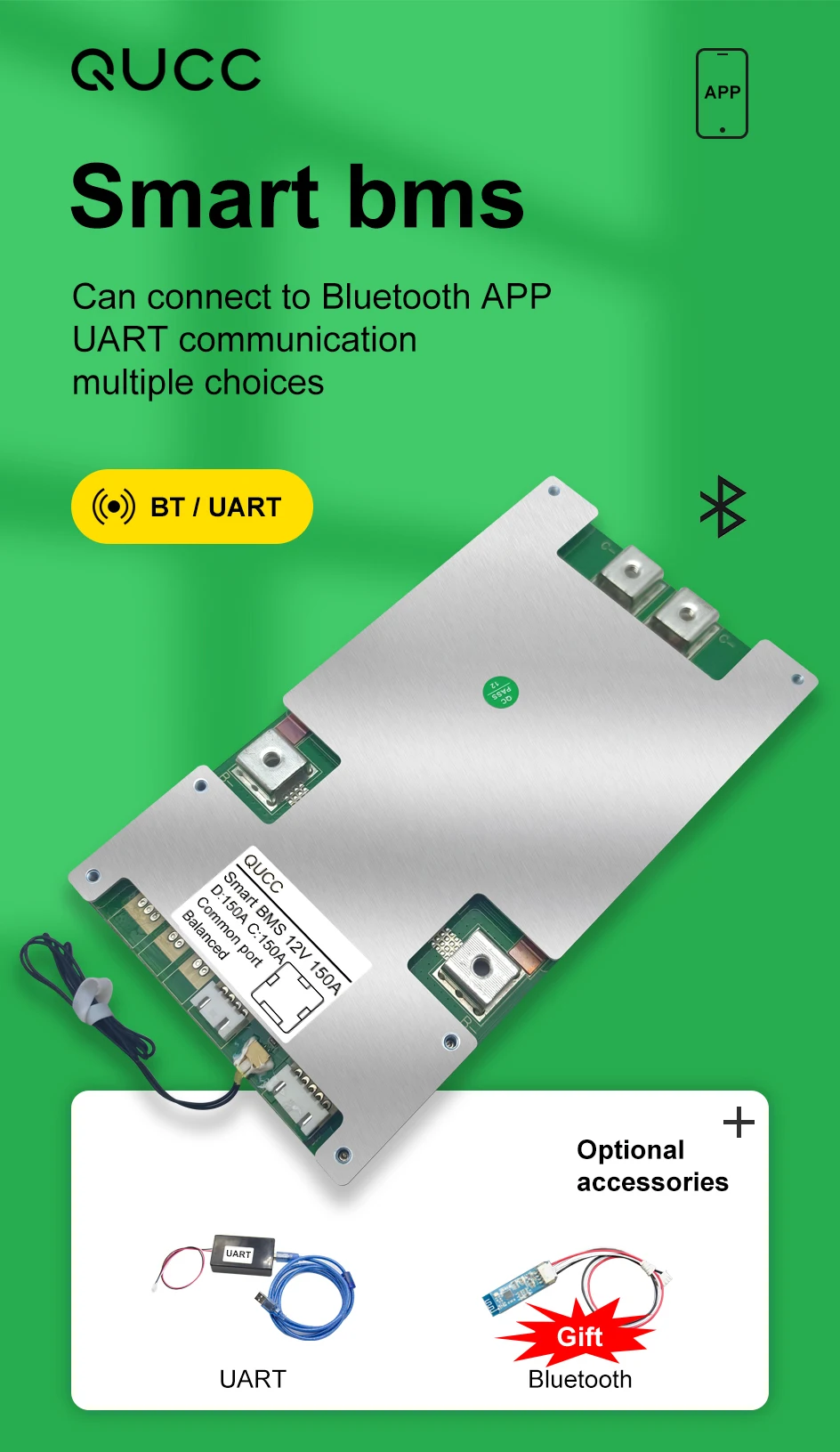

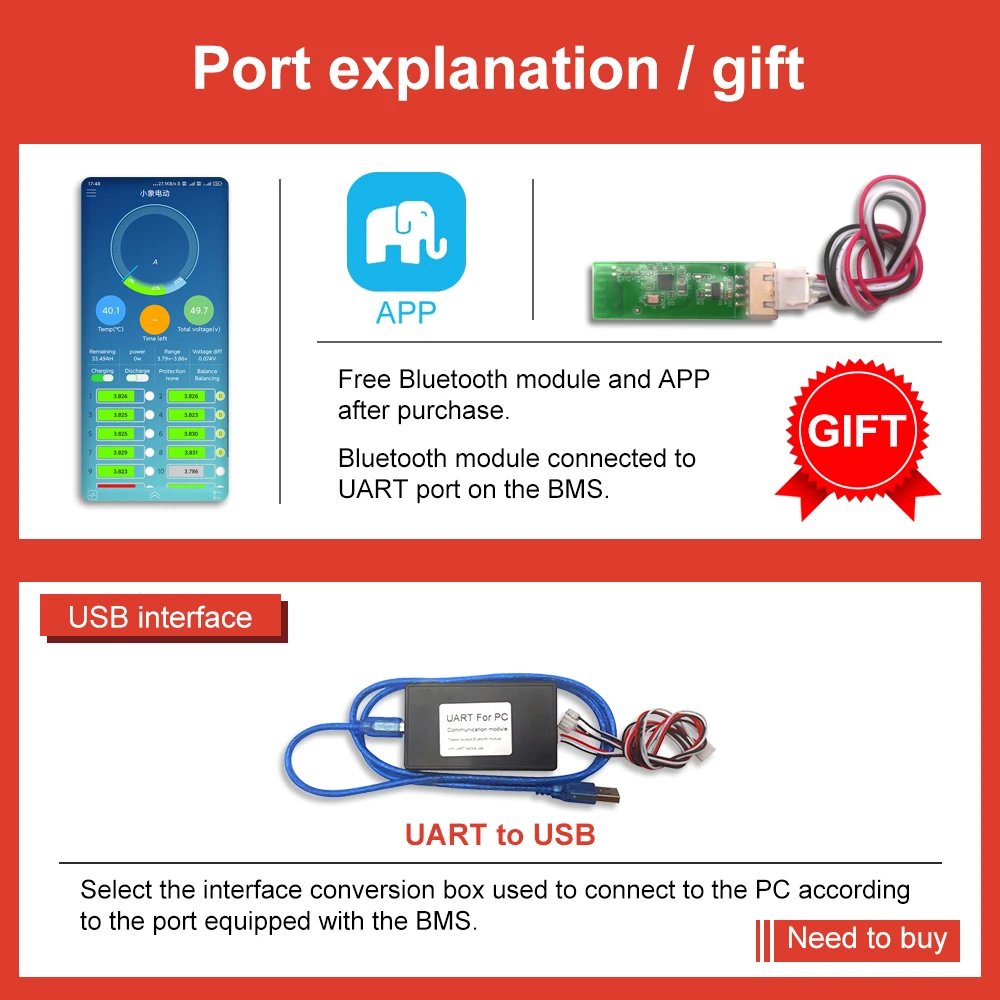

7. Поддерживает Bluetooth, коммуникационная плата интерфейса UART.

Различия следующие:

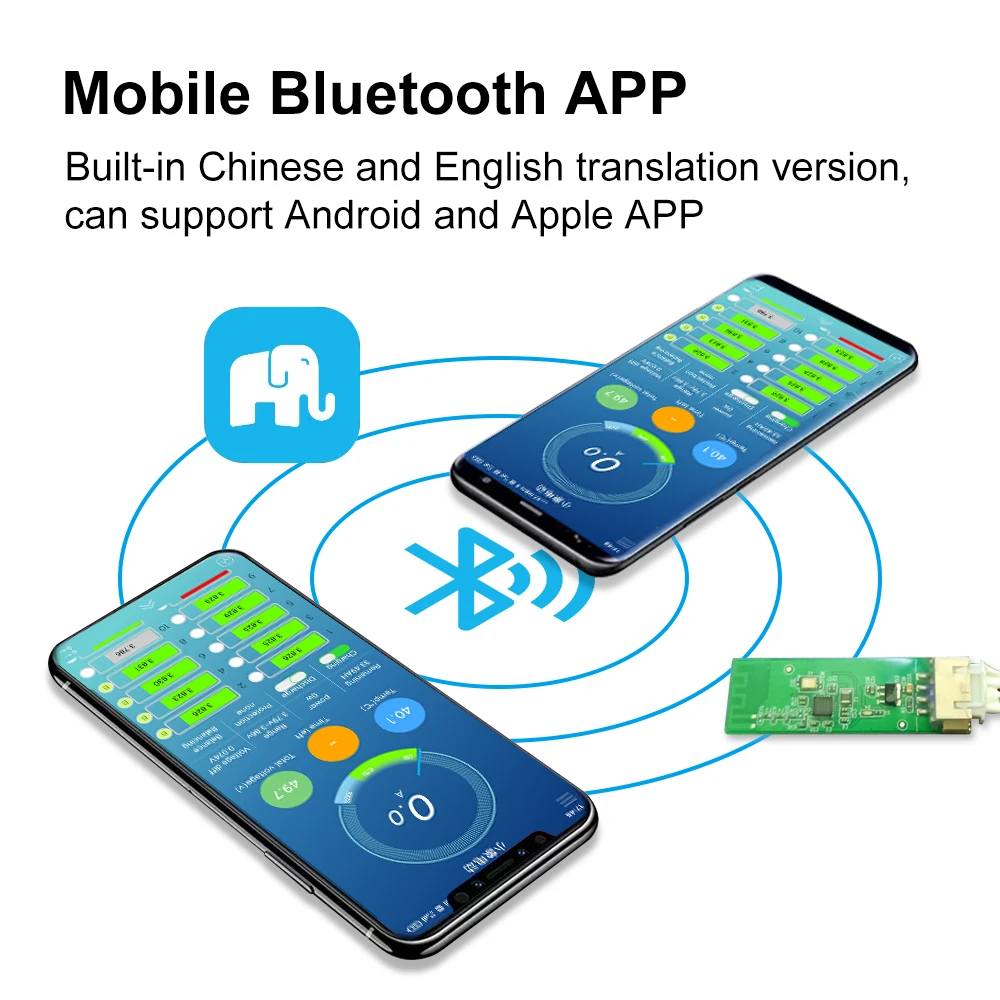

1) приложение BluetoothПодходит для мобильного телефона для просмотра и регулировки параметров.

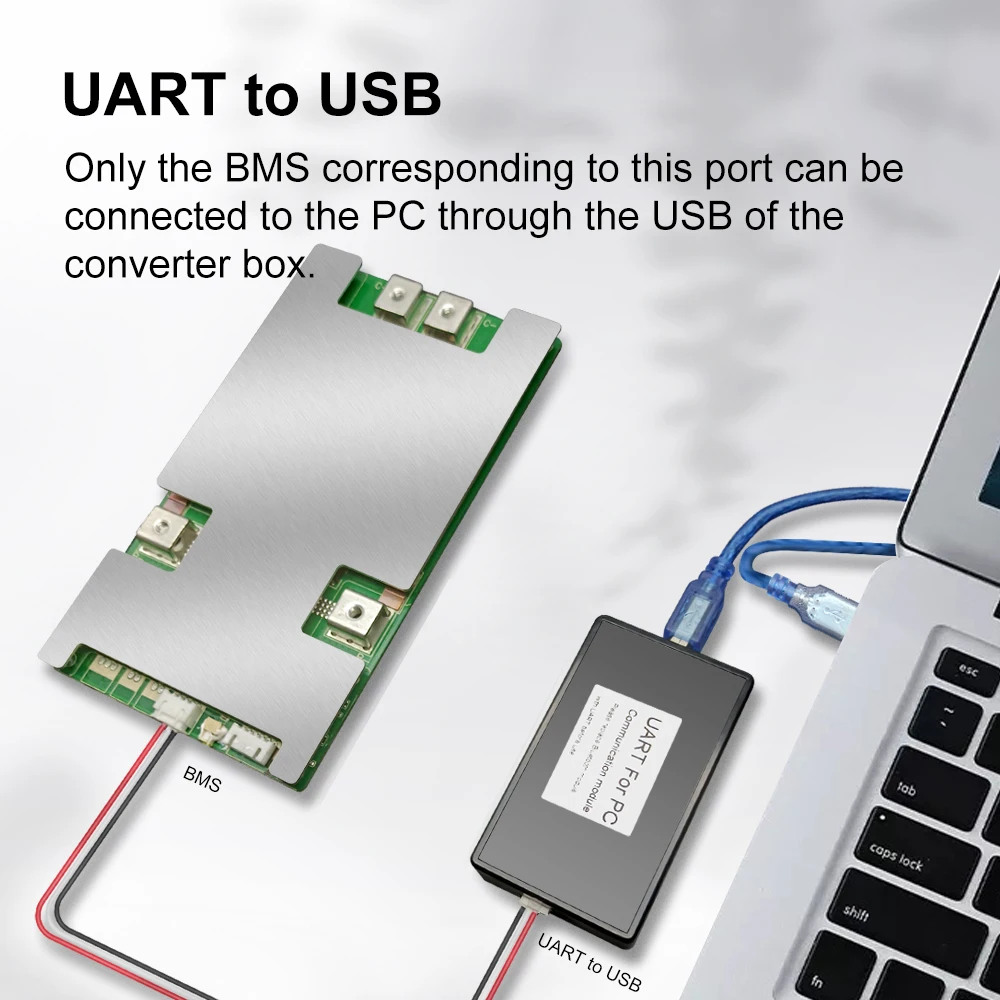

2) Модуль UARTПодходит для просмотра и регулировки параметров на компьютере.

3) мы вышлем вам модуль Bluetooth после заказа, так что вам не нужно покупать дополнительный Bluetooth.

4) Заказ включает только модуль Bluethooth. В комплект не входит UART modlue. Если вам нужен Модуль UART, пожалуйста, свяжитесь с нами для покупки.

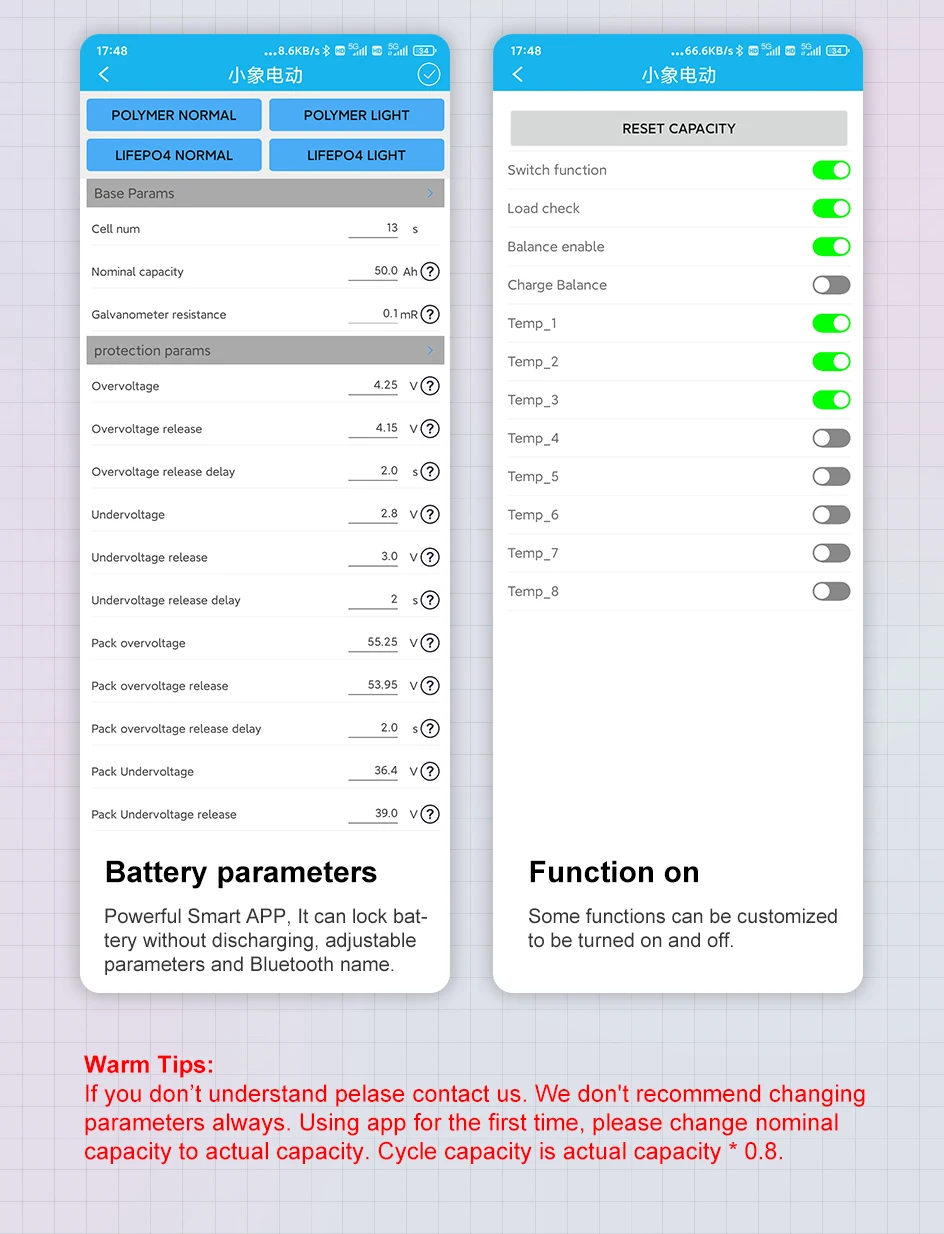

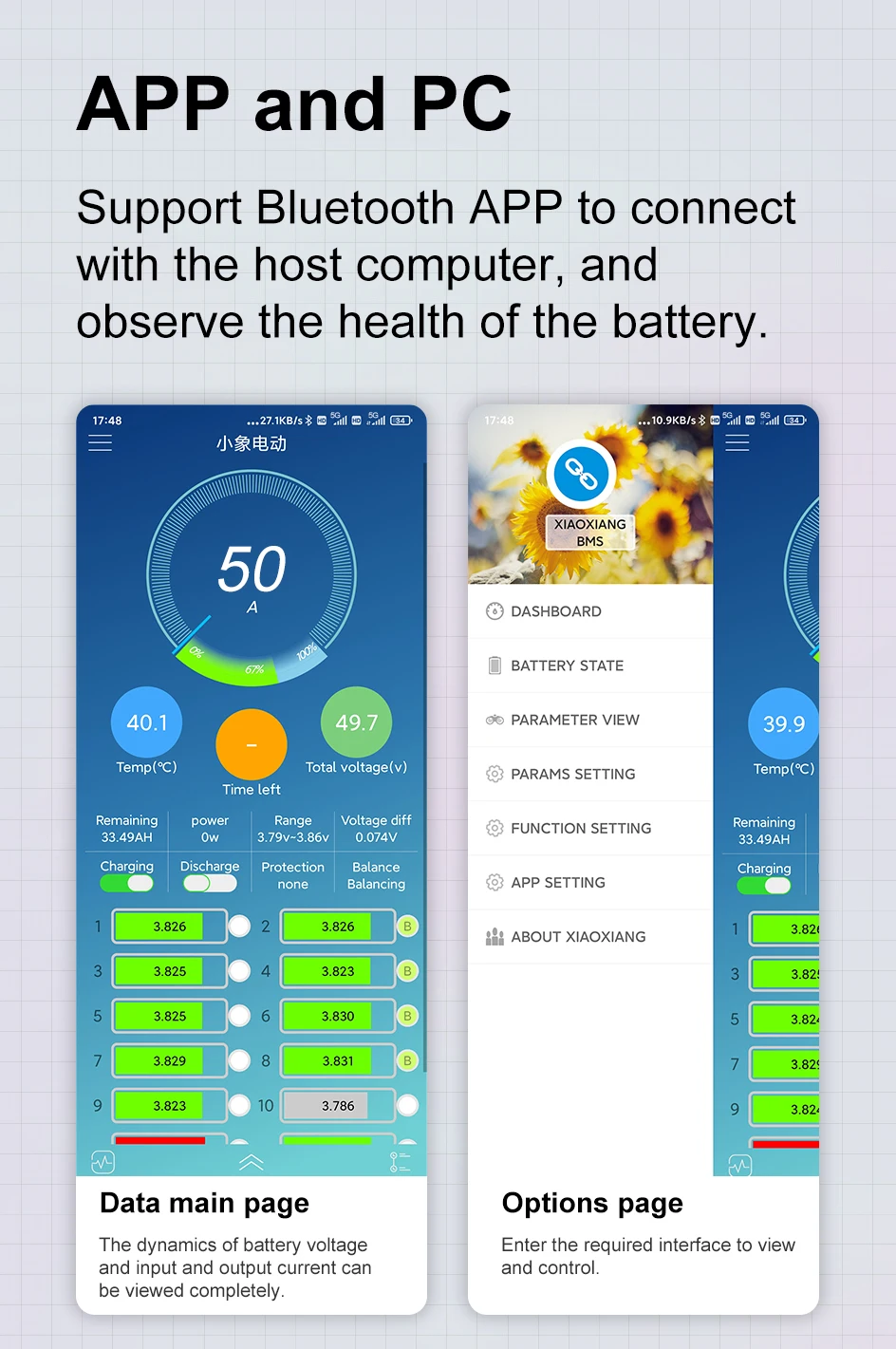

8. Отображение интерфейса программного обеспечения приложения:

01) процент мощности

02) температура

03) Время зарядки

04) общее напряжение

05) оставшаяся Емкость

06) мощность

07) Диапазон напряжения

08) напряжение diff

09) Включение/выключение зарядки

10) Включение/выключение разрядки

11) состояние защиты

12) баланс клеток

13) Напряжение каждой ячейки

14) Номинальная мощность

9. Теплые советы:

1. Используя приложение в первый раз, пожалуйста, измените номинальную емкость на фактическую, емкость цикла фактическая емкость * 0,8

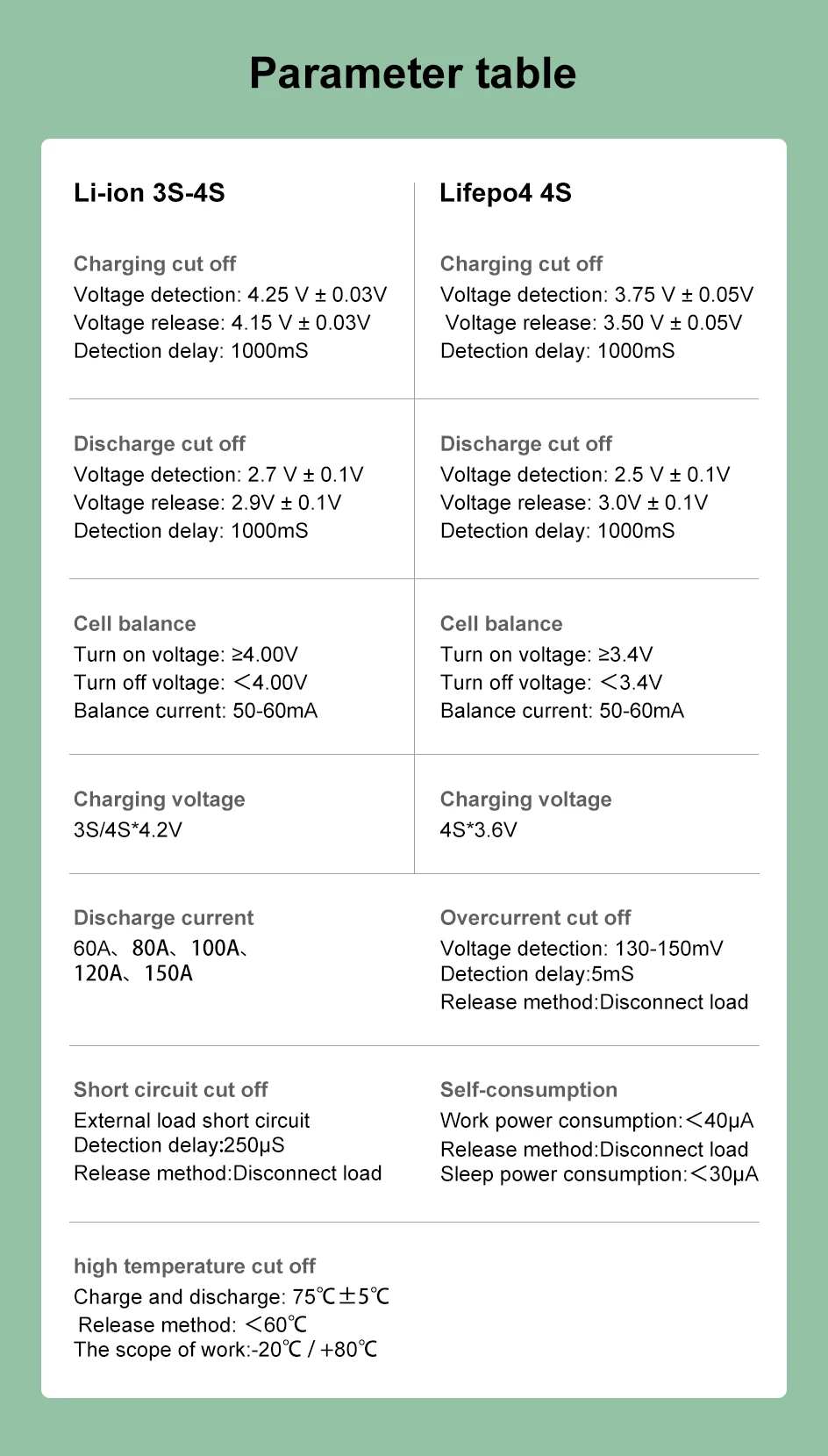

Таблица параметров BMS

Li-ion 3S 4S

❖Charging напряжения

3S / 4S x 4,2 V

♣Отключение зарядки

Обнаружение напряжения: 4,25 В ± 0,03 в

Напряжение: 4,15 В ± 0,03 в

Задержка обнаружения: 1000 мс

♣Отключается разряд

Напряжение обнаружения: 2,7 V ± 0,1 V

Напряжение высвобождение аттрактанта: 2,9 V ± 0,1 V

Задержка обнаружения: 1000 мс

♣Вспомогательный баланс ячейки

Включите напряжение: ≥ 4,0 V

Выключение напряжения: <4,0 в

Ток баланса: 50-60 мА

LiFePO4 4S

❖Charging отрезать

Напряжение обнаружения: 3,75 V ± 0,05 V

Напряжение высвобождение аттрактанта: 3,5 V ± 0,05 V

Задержка обнаружения: 1000 мс

❖Discharge отрезать

Напряжение обнаружения: 2,5 V ± 0,1 V

Напряжение высвобождение аттрактанта: 3,0 V ± 0,1 V

Задержка обнаружения: 1000 мс

❖Auxiliary Сотовый баланс

Включите напряжение: ≥ 3,4 V

Выключение напряжения по уровню поверхности: <3,4 V

Ток баланса: 50-60 мА

❖Charging напряжения

4S x 3,6 V

♣Ток разряда

60A 80A 100A 120A 150A

♣Зарядный ток

60A 80A 100A 120A 150A

♣Отключение от перегрузки по току

Обнаружение напряжения: 130 mv-150 MV

Задержка обнаружения: 5 мс

Метод выпуска: Отключение нагрузки

♣Отключение от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения: 250US

Метод выпуска: Отключение нагрузки

♣Собственного потребления

Потребляемая мощность работы:<40uA

Метод выпуска: Отключение нагрузки

Потребляемая мощность сна:<30uA

♣Высокая и низкая температура отключается

Разрядка при температуре: 75 ℃ ± 5 ℃

Способ выпуска: <60 ℃

Зарядка/разрядка при температуре: -10 ℃

Метод выпуска: 0 ℃

Объем работы: -20 ℃/ + 80 ℃

Основные параметры защиты:

1) Перенапряжение, понижение напряжения, избыточное напряжение аккумуляторной батареи, понижение напряжения аккумуляторной батареи.

2) Зарядка при высокой и низкой температуре, перегрузке по току, параметрам защиты от перегрузки по току, значению отпускания, защите и времени удержания.

3) релиз разделен на условный релиз и выпуск времени. Время удержания защиты означает время, необходимое для достижения определенного состояния защиты.

4) пример:

Перенапряжение аккумулятора составляет 4,25 в, защита от перезаряда срабатывает только тогда, когда напряжение одного аккумулятора ≥ 4,25 в и хватает на 1 с.

Напряжение батареи составляет менее 4,15 В и хватает на 100 мс для защиты от перезаряда.

Напряжение должно быть уменьшено ниже 4,15 В До перезапуска зарядки.

5) Пример: если ток разряда продолжает превышать 30А, 5S срабатывает для отключения разрядных MOS, состояние восстановления автоматическое, и 32S автоматически высвобождается от перегрузки по току разряда.

6) эта BMS имеет функцию баланса. Ваш напряжение батареи разница не должна превышать 0,05 V, емкость разница не должна превышать 30 мА · ч, внутреннее сопротивление разница не должна превышать 5mΩ, батареи должны иметь хорошую последовательность, старый и новый аккумулятор нельзя смешивать. Если вы не уверены, пожалуйста, используйте совершенно новый аккумулятор будет лучше.

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
