24-48 в 250 Вт/350 Вт S6-51/S866 S6-61/S866 электрический бесщеточный контроллер ЖК-дисплей Панель для мотора скутера велосипеда в наличии

Особенности:

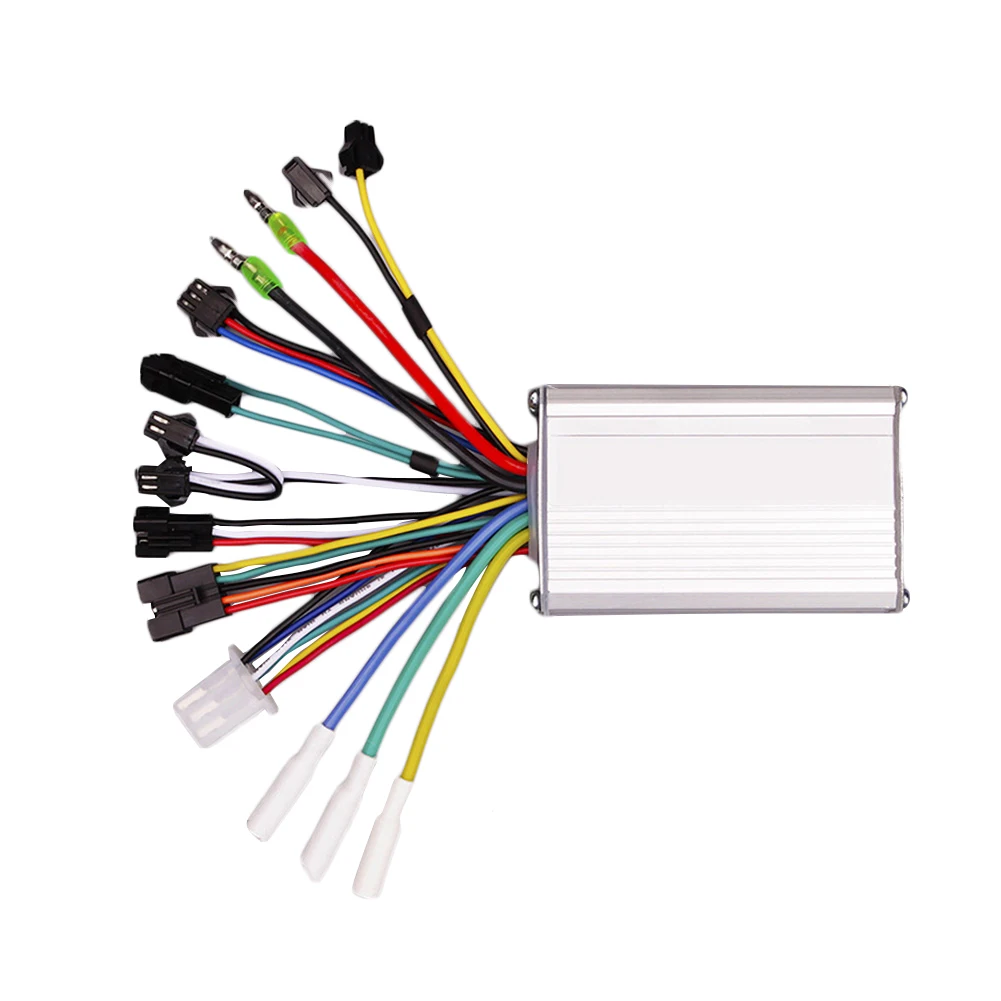

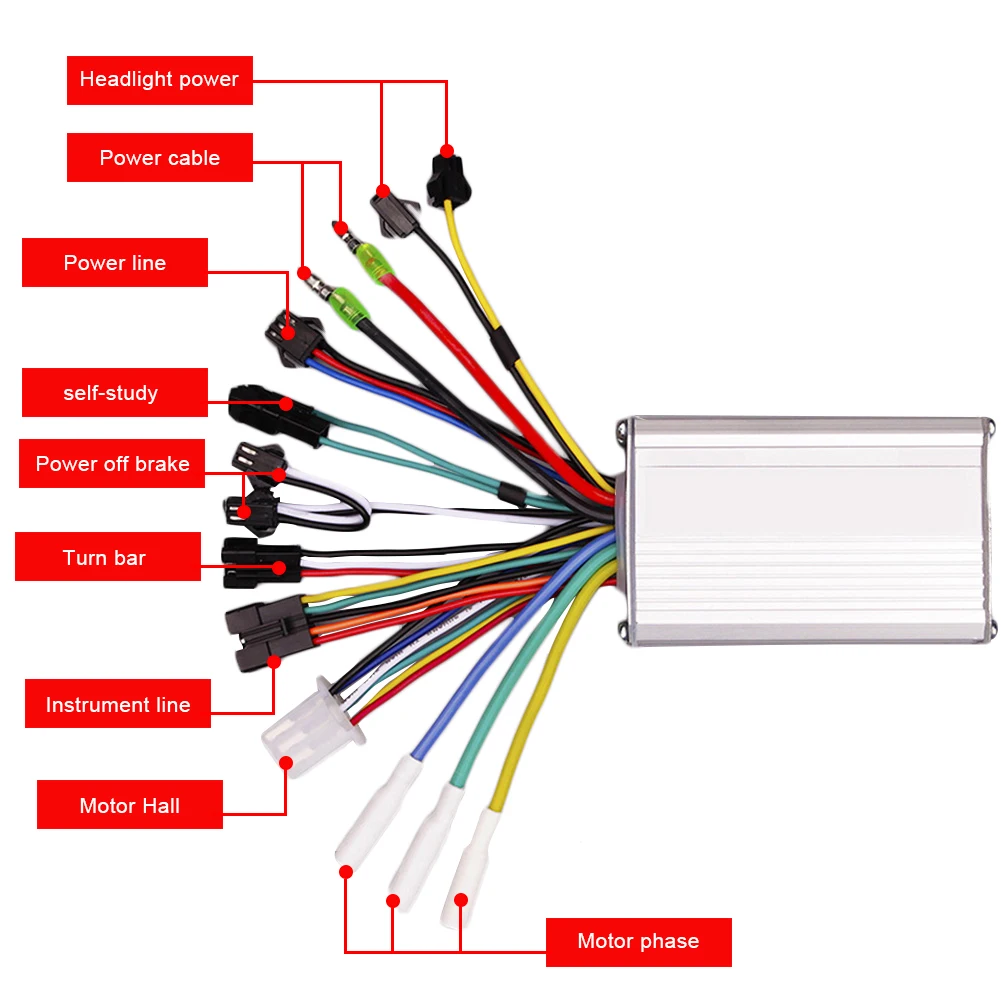

Функция жгута контроллера:

* 1. Источник питания для фар: шнур питания для фар-2 провода, черный и желтый, где черный провод отрицательный, желтый провод должен быть включен после включения переключателя фар прибора (управляемого переключателем фар прибора), а выходное напряжение-это напряжение батареи (Обратите внимание, что это не 5 В или 12 В).

* 2. Линия электропередачи: Линия электропередачи на контроллере-3 линии, синий, красный и черный, синий-это линия электросигнала, красный, 5 В, черный, отрицательный. Функция power-assist должна быть подключена к сенсору power-assist, который в основном используется для педальных электрических велосипедов для помощи езде, что делает процесс верховой езды более трудоемким.

* 3. Самообучение: линия самообучения используется, когда контроллер установлен, который может автоматически завершить соответствующую работу между двигателем и контроллером без сложного ручного согласования фаз. Облегчает установку.

* 4. Тормоз отключения питания: Этот контроллер является тормозом низкого уровня отключения питания. Два провода белого и черного цвета. Белый провод-сигнальный провод, а черный провод-отрицательный электрод (низкий уровень). Подключите черный провод к белому проводу для управления двигателем не будет работать, когда двигатель выключен. Кстати, описание высокоуровневого тормоза отключения питания. Высокоуровневый тормоз отключения питания имеет сигнальную линию. Эта сигнальная линия должна быть подключена к контроллеру с высокоуровневой линией выше 12 В, чтобы выключить двигатель и не работать.

* 5. Линии рулевого управления: набор из трех линий красного, белого и чёрного поворотный линии, красный 4,3 V, белый контроль скорости сигнальная линия, черный минус

* 6. Полюс, необходимо подключить к ручке или циферблату скорости.

* 7. Кабель инструмента: используется для подключения инструмента, соответствующего контроллеру.

* 8. Моторный зал: провод Холла двигателя, как следует из названия, это провод холла, используемый для подключения двигателя. Но линия зала этого контроллера имеет дополнительную белую линию измерения скорости (как правило, электродвигатель принесет линию измерения скорости, если нет, просто игнорируйте белую линию)

* 9. Линия фазы двигателя: линия фазы двигателя используется для подключения линии фазы двигателя. Эти три линии очень толстые и являются силиконовыми высокотемпературными линиями.

Функция системы контроллера:

* 1. Защита от низкого напряжения: когда напряжение батареи падает до значения низкого напряжения контроллера, выход автоматически останавливается, чтобы вовремя защитить аккумулятор, чтобы предотвратить повреждение аккумулятора из-за чрезмерного разряда.

* 2. Защита от превышения скорости и запуск от превышения скорости: для предотвращения безопасности транспортного средства, вызванной включением питания контроллера, когда линия или рулевая ручка неисправны.

* 3.MOS защита от короткого замыкания: автоматически обнаруживает сбой трубки MOS при включении, чтобы предотвратить повреждение других трубок MOS из-за короткого замыкания соединения.

* 4. Защита от высоких температур: когда температура контроллера слишком высока, она автоматически уменьшит выходной ток или остановит выход.

* 5. Защита от вращения: Когда двигатель заблокирован, контрольная крышка автоматически ограничивает ток. Когда вращение заблокировано, цепь автоматически отключается через 2 с для защиты двигателя и контроллера во времени.

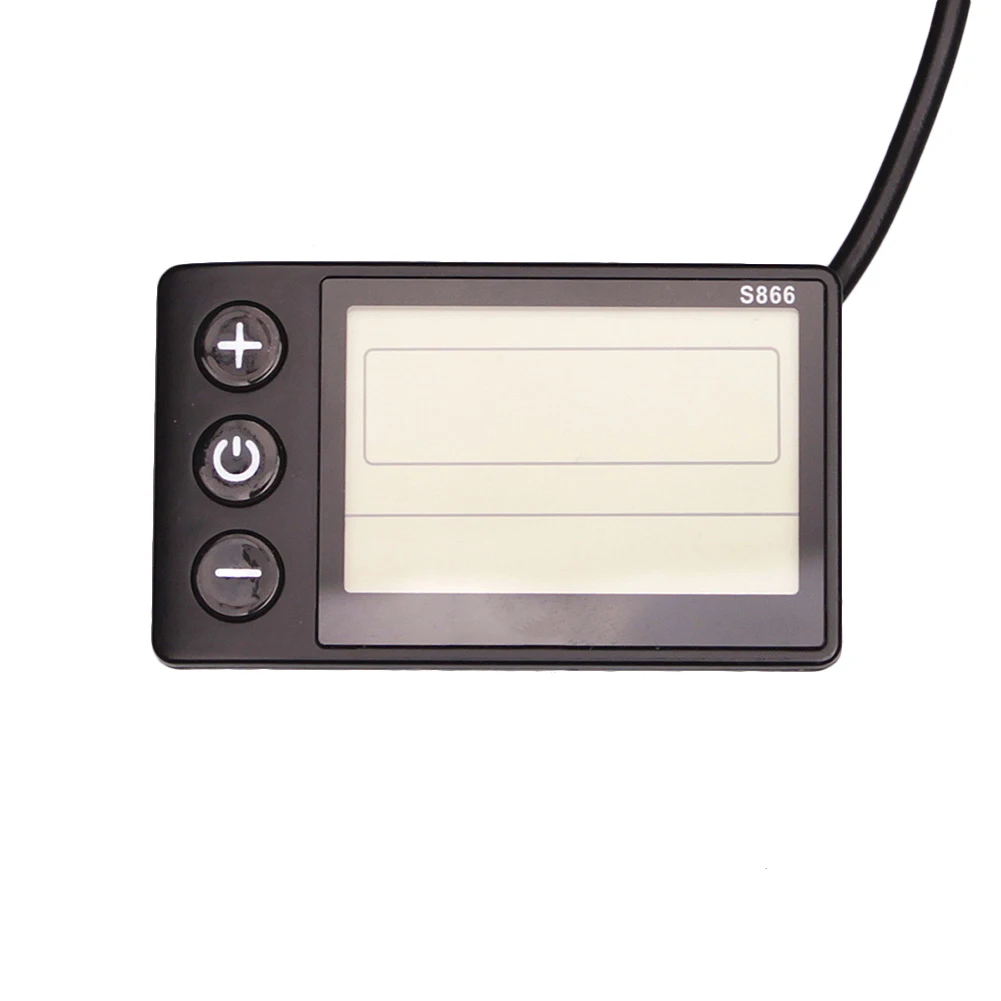

Введение инструмента:

1. Функция отображения: дисплей скорости, дисплей с усиленной передачей, индикатор питания, запрос на неисправность, общий пробег, один пробег, отображение Количества фар, отображение времени в одном путешествии.

2. Функции управления/Настройки: Управление переключателем питания, управление переключателем фар, управление повышением скорости 6 км/ч, настройка диаметра колеса, настройка ограничения скорости, настройка режима сна, настройка яркости подсветки, настройка напряжения.

Описание ремня:

① Красный (P +) шнур питания прибора

② Синий (VCC) Электрический дверной замок

③ Черная (GND) отрицательная линия

④ Зеленый (RX) прием данных прибора

⑤ Желтый (TX) инструмент передачи данных

Функция настройки инструмента:

Нажмите и удерживайте кнопки вверх и вниз на измерителе, чтобы ввести настройки счетчика.

P01: яркость подсветки, уровень 1-самый темный, уровень 3-самый яркий.

P02: Mile unit, 0: KM; 1: MILE.

P03: уровень напряжения: 24 В, 36 В, 48 В.

P04: время сна: 0, не спите; Другие цифры-время сна, диапазон: 1-60; Единичные минуты.

P05: Boost gear 1-9

P06: Диаметр колеса: единица измерения-сантиметр, дюйма; Точность: 0,1.

P07: измерение скорости номер магнита: диапазон: 1-100.

P08: Ограничение скорости: процент скорости 0-100%, 100 означает скорость 100%.

P09: Zero start и non-zero start settings, 0: zero start; 1: non-zero start.

P10: Настройка режима привода 0: привод с поддержкой питания (руль недействителен).

1: Электрический привод (привод, поворачивая ручку, в это время положение вспомогательной системы питания недопустимо).

2: электропривод и электропривод сосуществуют одновременно.

P11: диапазон настройки чувствительности: 1-24.

P12: Boost start str

P13: типы магнитных стальных 5,8,12 трех типов магнитных стальных, из которых 5,8 одиночные датчики питания, И 12 наборов для двойных датчиков с поддержкой питания.

P14: Эта функция временно недоступна.

P15: Эта функция временно недоступна.

P16: ODO clear settin

Характеристики:

Материал: алюминий

Цвет: как показано на фотографии

Размеры: инструмент лазерной линии составляет 1,8 метров в длину. (прибл.)

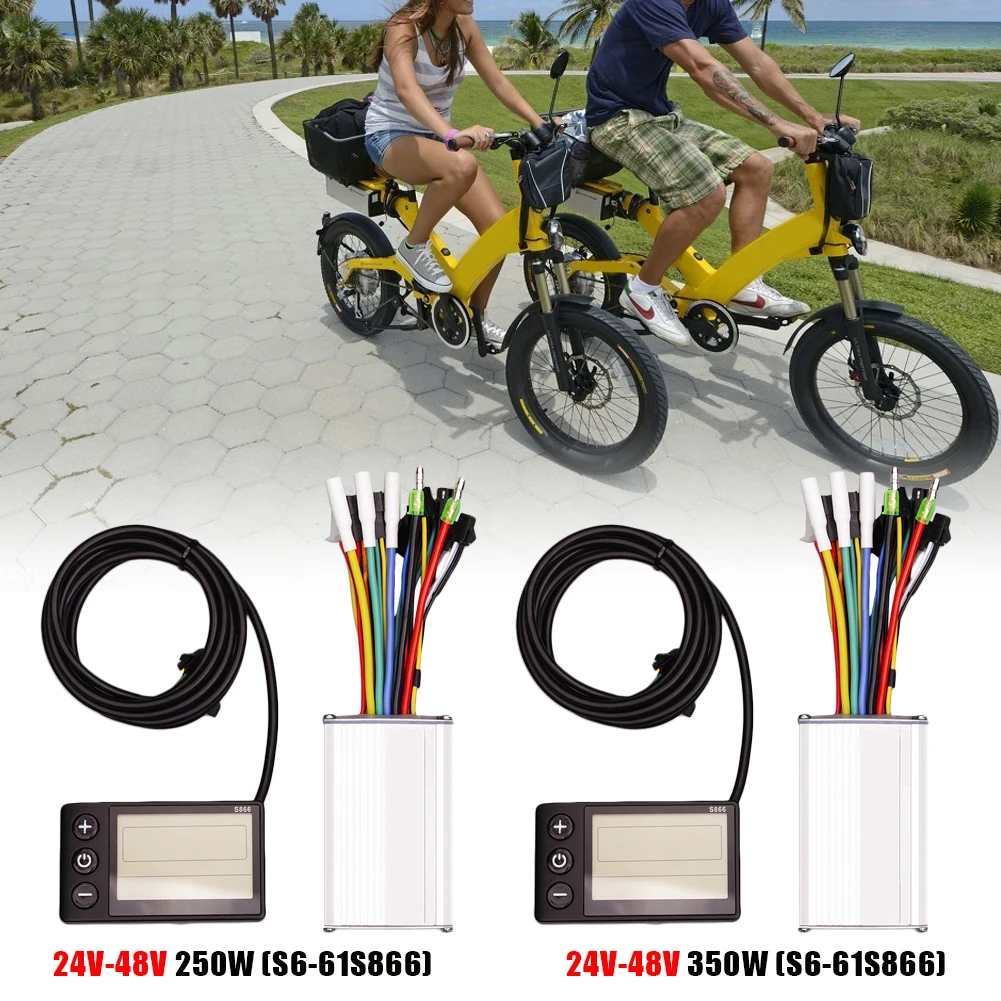

Дополнительные типы: 24V-48V250W(S6-61/S866),24V-48V350W(S6-61/S866)

Посылка:

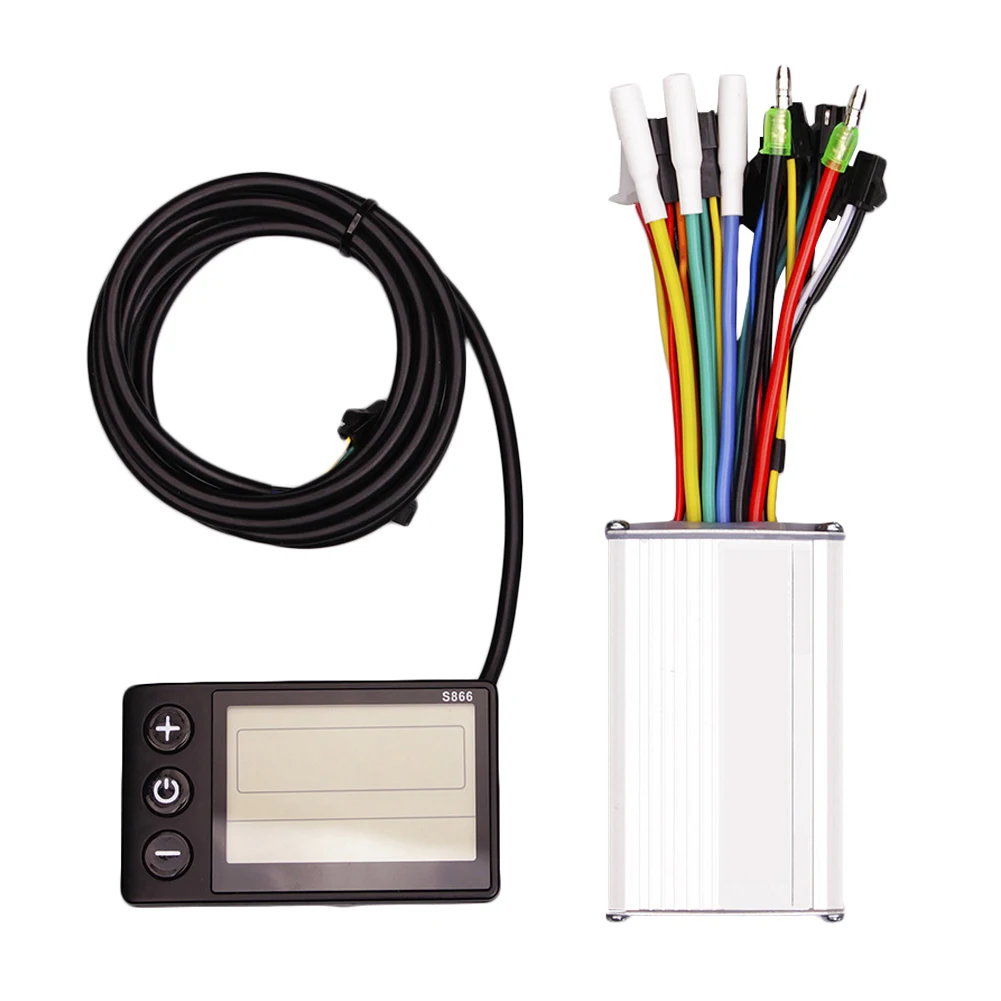

1 * Зона управления

1 * приборная панель

Примечание:

1. Все фотографии являются профессионально цветом, но вследствие различных особенностей цветопередачи на разных окружающей среды светильник и расхождений в настройках экрана устройства настройки, поэтому могут быть некоторые отклонения между фотографии, которые вы видите, и с реальным цветом товара. Пожалуйста, поймите.

2. Данные измеряются вручную, могут быть некоторые отклонения, но это не влияет на использование.
