Qucc Smart BMS 6S 16S 80A с Bluetooth UART 485 CAN 7S 8S 10S 12S 13S 14S 15S 24V 36V 48V 60V для литий ионного

Qucc Smart BMS 6S 16S 80A с Bluetooth UART 485 CAN 7S 8S 10S 12S 13S 14S 15S 24V 36V 48V 60V для литий ионного

Преимущества продукта:

1. BMS с модулем bluetooth может использоваться для просмотра параметров батареи на телефоне (совместим с Android и IOS)

2. BMS с UART, RS485, CAN порты связи высокая производительность затрат. Вы также можете разработать свою собственную систему приложений в соответствии с вашими потребностями. Мы можем предоставить оригинальный протокол связи.

3. Основные функции защиты BMS: защита от перезаряда, защита от переразряда, защита от перегрузки по току, защита баланса, защита от короткого замыкания, защита от контроля температуры и т. д.

4. Программное обеспечение приложения может регулировать параметры аппаратного и программного обеспечения.

5. Он совместим с литий-ионными и Lifepo4 аккумуляторами.

6. C-и B-Используйте 14AWG провода длиной около 290 мм для того, чтобы быть совместимыми с 6S-16S аккумуляторами. Длина сбалансированного кабеля составляет около 580 мм. На каждом кабеле есть отметки, такие как B-, B1 +, B2 +… B16 +, B +. Это очень удобная конструкция для сварочных кабелей.

7. Статический баланс: после установки напряжения батареи разница между 0,03 V-0,05 V, она автоматически включится, остальная часть ток будет 60mA. Когда баланс включен, будет светодиодный светильник баланса.

8. Размер продукта: 120x62x22мм. Подходит для установки любого размера аккумуляторной батареи.

9. Совместим с 6S 7S 8S 9S 10S 11S 12S 13S 14S 15S 16S.

10. Параметры основного интерфейса приложения:

1) Полная емкость

2) оставшаяся Емкость

3) Количество циклов

4) индекс здоровья

5) Наивысшее напряжение

6) низкое напряжение

7) Максимальная температура

8) минимальная температура

9) Перенапряжение и понижение напряжения

10) Аккумуляторный блок перенапряжения и низкого напряжения

11) зарядка и разрядка перегрузки по току

12) зарядка и разрядка при высокой температуре и низкой температуре

13) защита от короткого замыкания, перепада давления

14) дополнительный ток разряда

15) Напряжение каждой ячейки

16) температура в реальном времени

17) процент емкости

18) Отображение напряжения и емкости аккумулятора

11. Параметры защиты могут быть изменены:

1) общее напряжение, защита от перенапряжения и низкого напряжения, задержка защиты, выходное напряжение, задержка выпуска

2) Защита от перенапряжения и пониженного напряжения, задержка защиты, выходное напряжение, задержка выпуска

3) высокая температура и низкая температура заряда и защиты от разрядки, задержка времени, температура выпуска, задержка выпуска.

4) защита от перегрузки по току заряда и разряда, задержка, сброс значения, задержка выпуска.

5) вторичное значение защиты от перегрузки по току, задержка, значение выпуска, задержка выпуска.

6) защита от короткого замыкания и перепада давления.

7) Баланс напряжения, перепада давления, пропорции, включить, низкая скорость, средняя скорость и полная скорость баланса давления дифференциала.

8) модифицируемые аппаратные параметры: общее количество строк, номинальная емкость, итеративная Верхняя и нижняя Концевая усадка процент, смещение тока, фактическая полная скорость регулировки мощности, зарядка и разрядка энергоэффективность процент, медленный, средний и быстрый сон и другие модифицируемые параметры.

9) Он может сбросить и восстановить заводские настройки

12. Мы отправим руководство по приложениям на английском языке всем покупателям, которые заказывают этот товар.

13. Посылка включает в себя: BMS + модуль bluetooth + кабель

14. Если вам нужна помощь, пожалуйста, свяжитесь с нами.

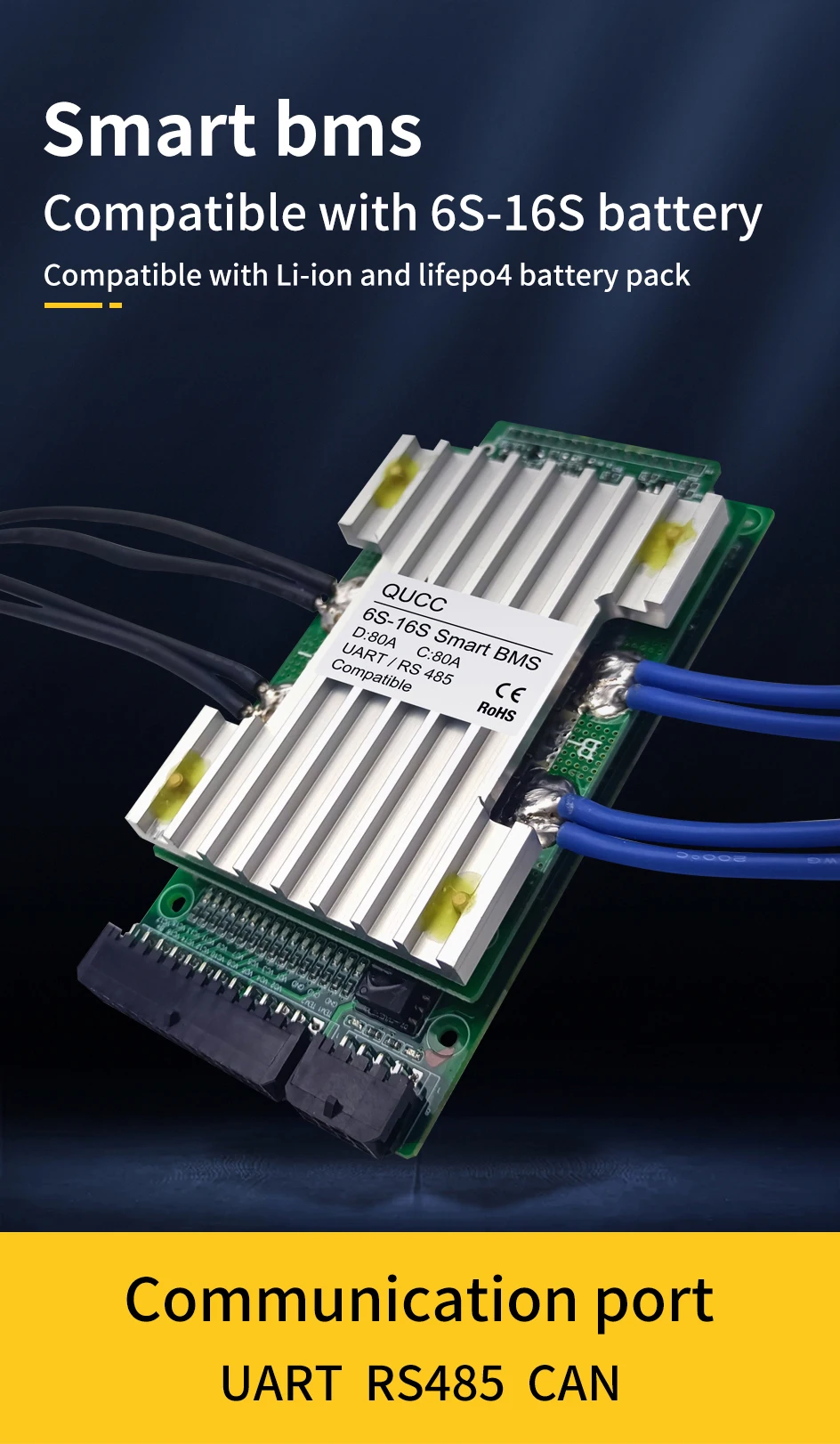

Умные bms

Совместим с 6S-16S Lifeo4 и литий-ионным аккумулятором. Поддерживает три порта связи. Пользователи могут разрабатывать программное обеспечение в соответствии с их собственными потребностями, мы можем предоставить протоколы связи.

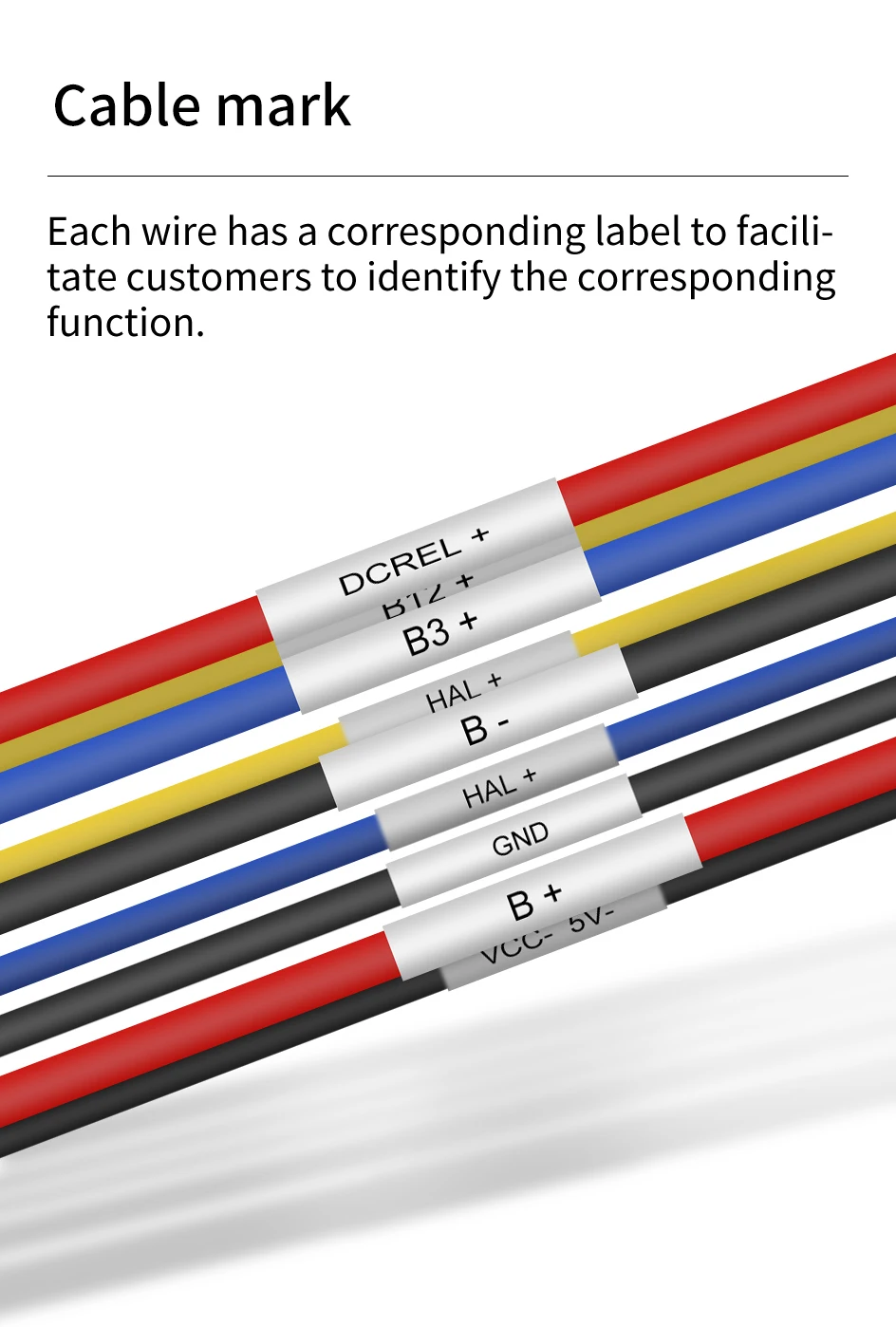

Ссылка на метка кабеля

Каждый провод имеет соответствующую этикетку, чтобы облегчить клиентам определение соответствующей функции.

Эта конструкция очень удобна для сварки.

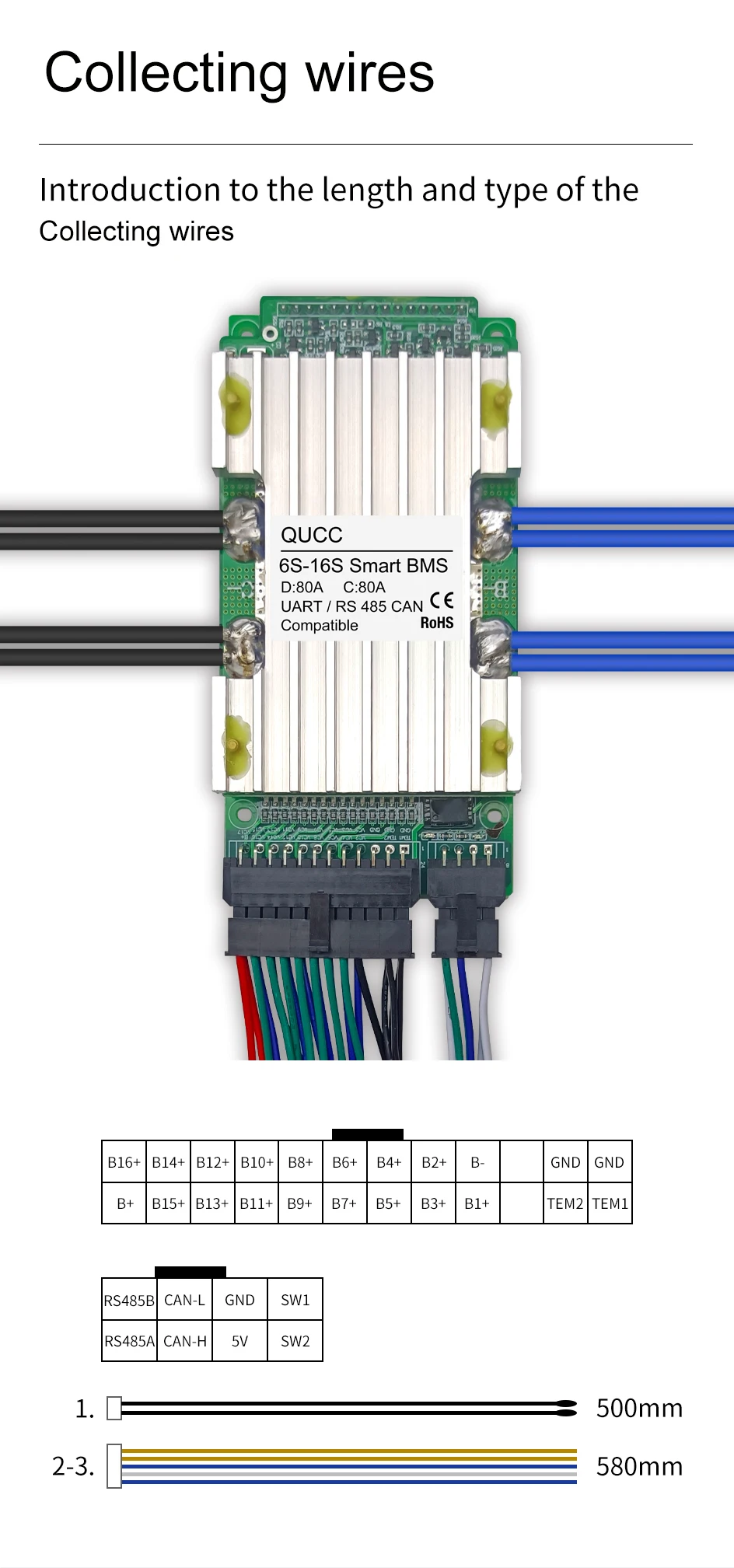

Сборные провода

Описание длины и типа собранных проводов.

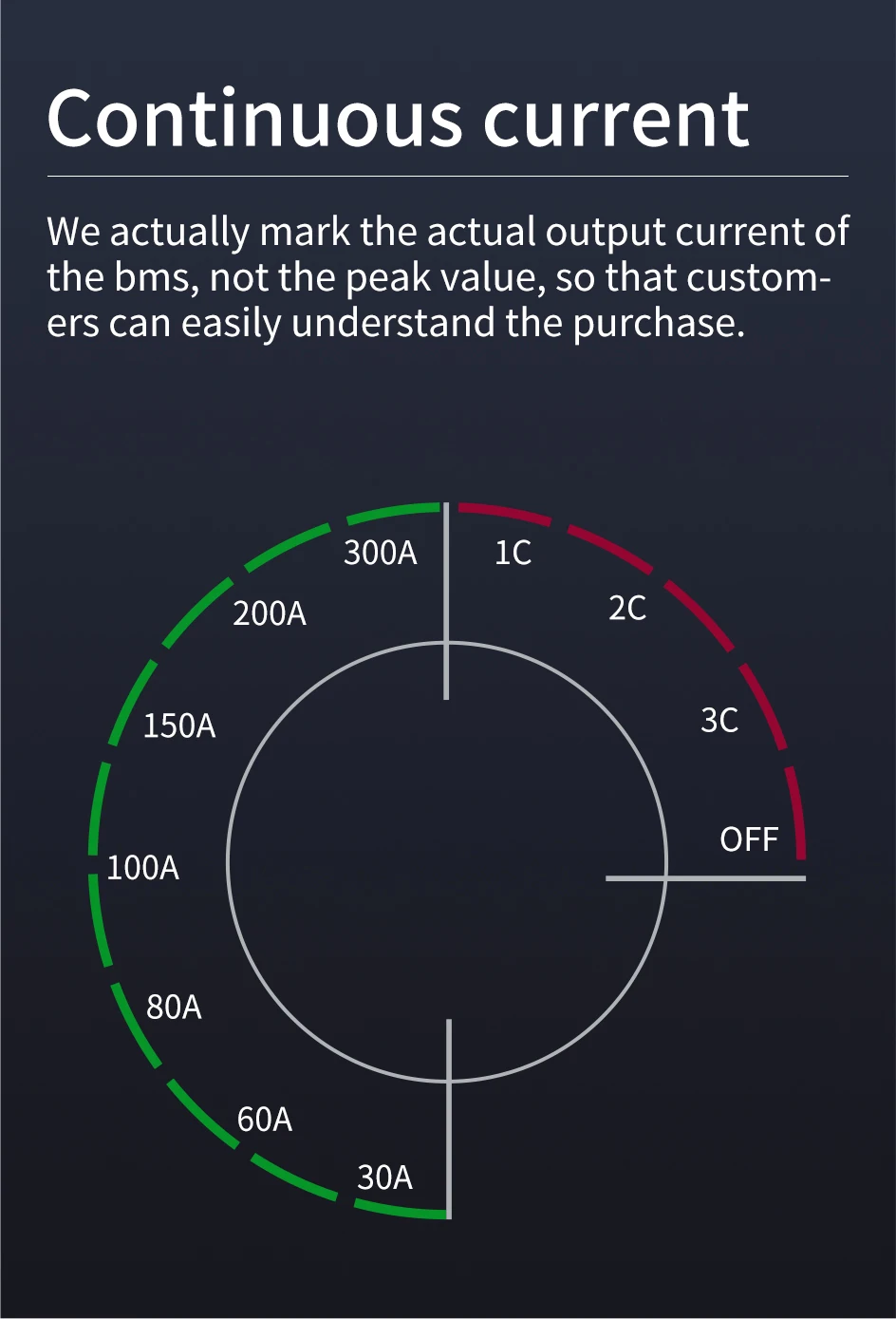

Непрерывный ток

Мы фактически указываем фактический выходной ток bms, а не пиковое значение, чтобы клиенты могли легко понять покупку.

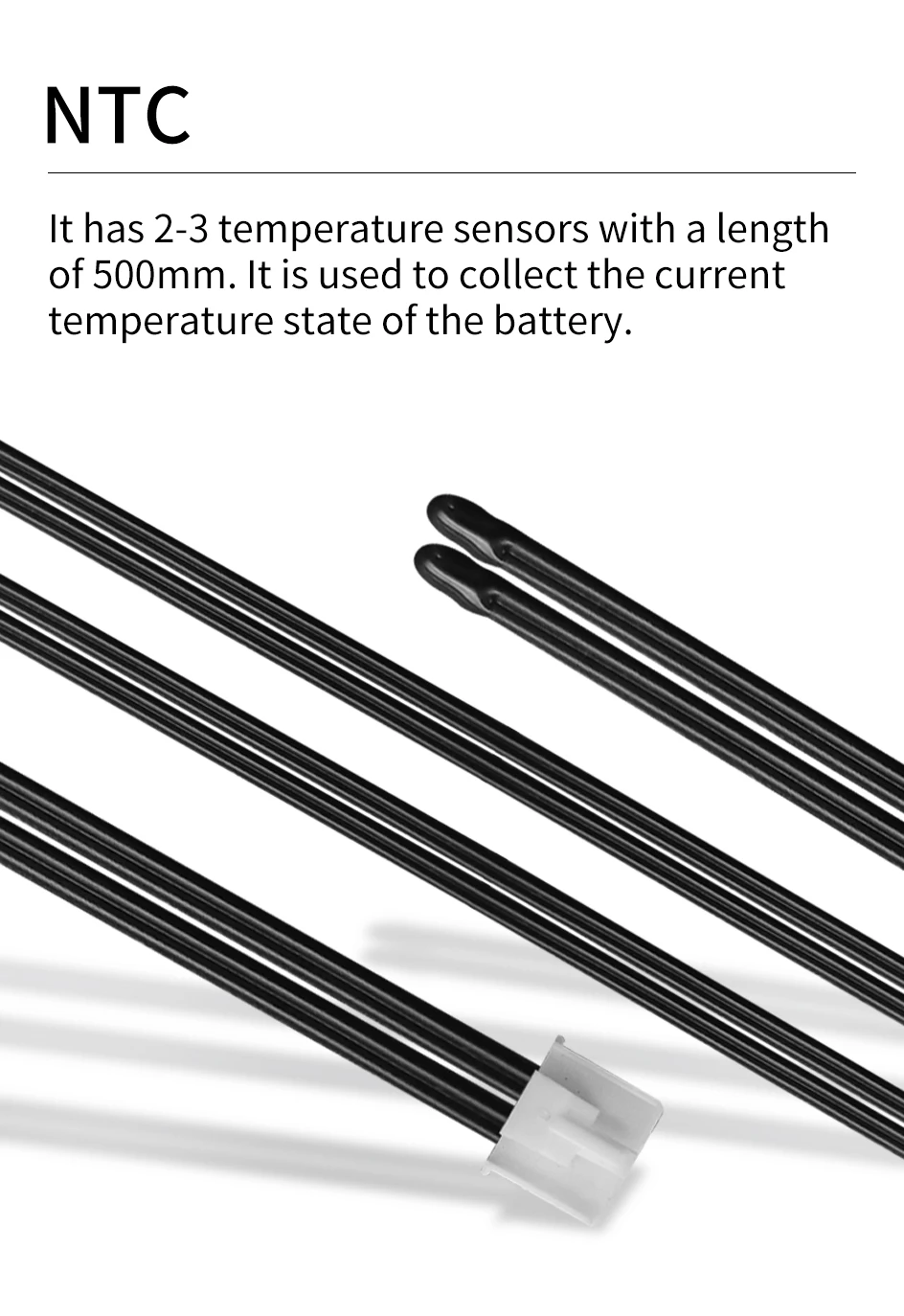

NTC

Он имеет 2-3 температурных датчика длиной 500 мм. Он используется для того, чтобы собрать текущей температуры состояние аккумулятора.

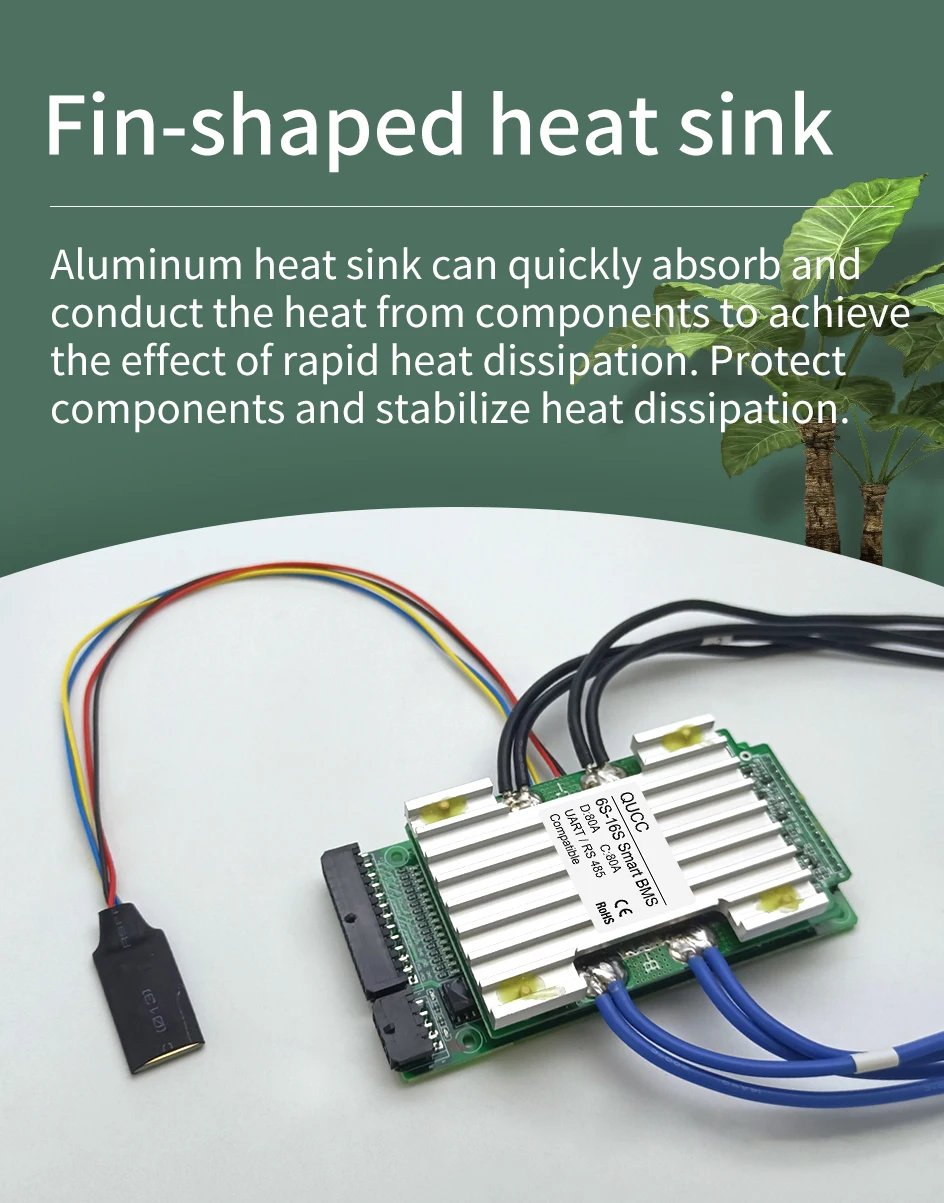

Теплоотвод в форме ребра

Алюминиевый радиатор может быстро поглощать и проводить тепло из компонентов для достижения эффекта быстрого рассеивания тепла. Защитите компоненты и стабилизируйте тепловыделение.

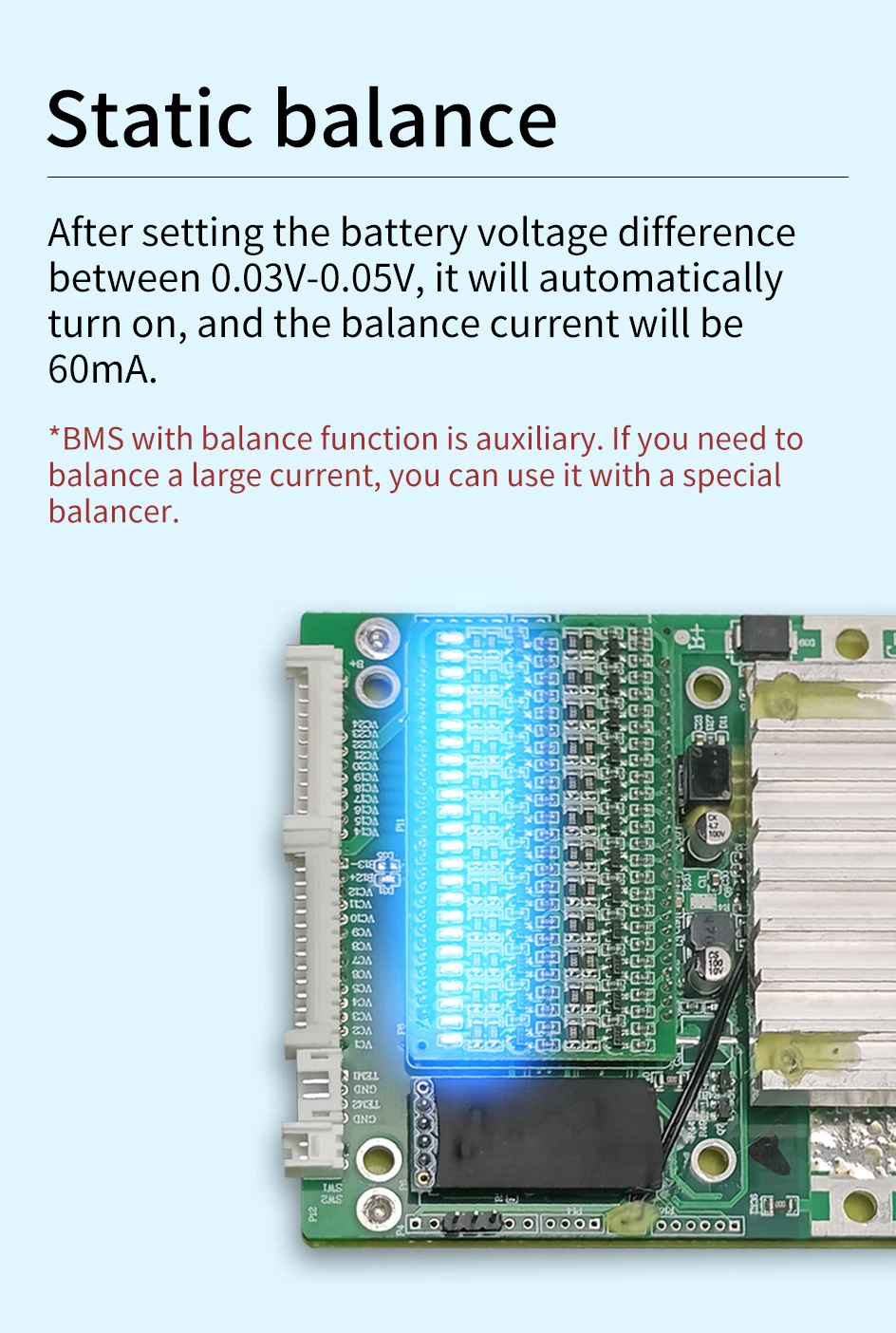

Статический баланс

После установки напряжения батареи разница между 0,03 V-0,05 V, она автоматически включится, остальная часть ток будет 60mA.

* BMS с функцией баланса является вспомогательным. Если вам нужно сбалансировать большой ток, вы можете использовать его с помощью специального балансира.

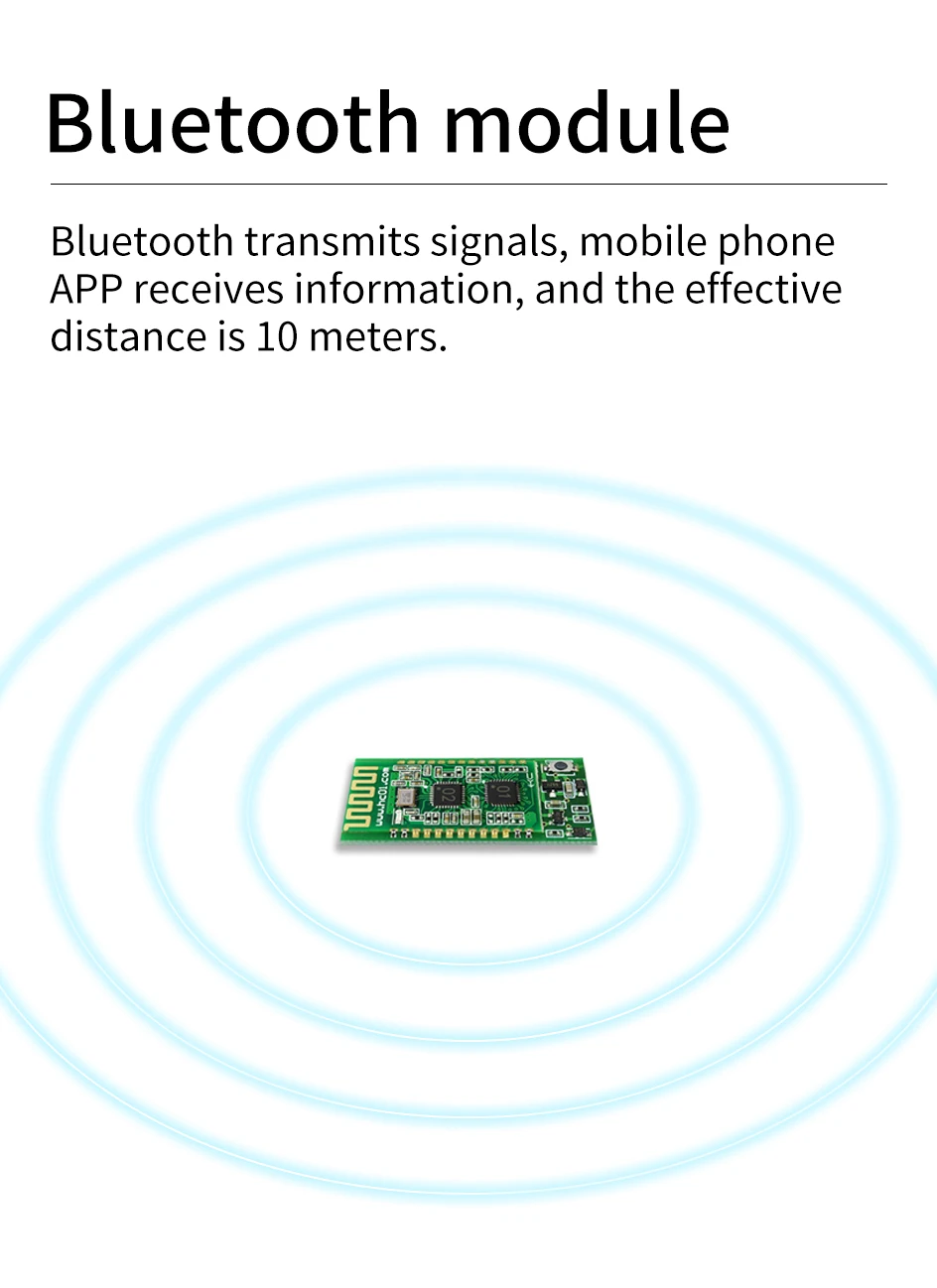

Модуль Bluetooth

Bluetooth передает сигналы, телефон приложение получает информацию, и эффективное расстояние составляет 10 метров.

Умный чип

Он принимает интегрированный интеллектуальный чип управления, который может осуществить настройку параметров и точную коллекцию параметров.

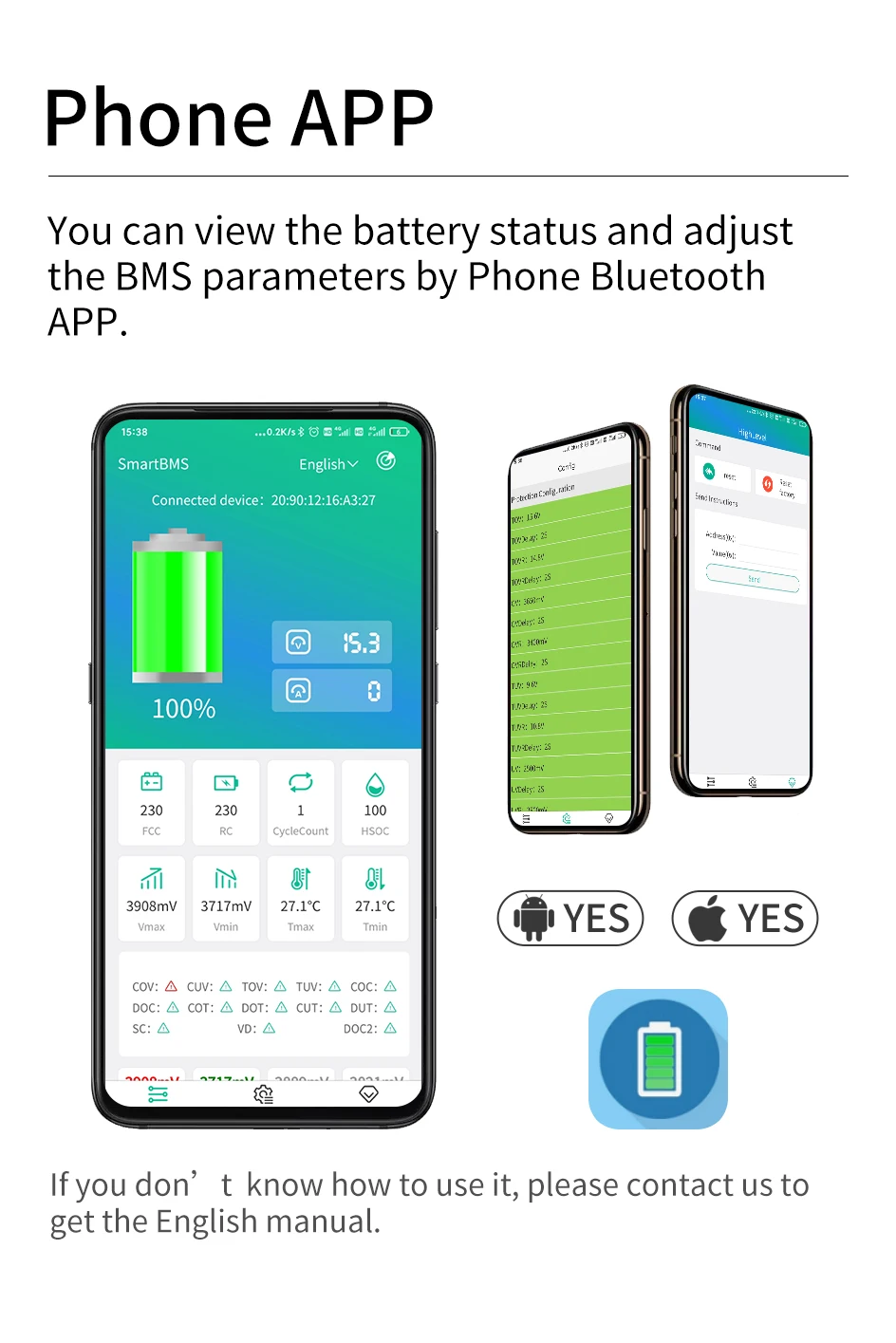

Приложение для телефона

Вы можете просмотреть состояние батареи и настроить параметры BMS по телефону Bluetooth APP. Если вы не знаете, как использовать его, пожалуйста, свяжитесь с нами, чтобы получить руководство на английском языке.

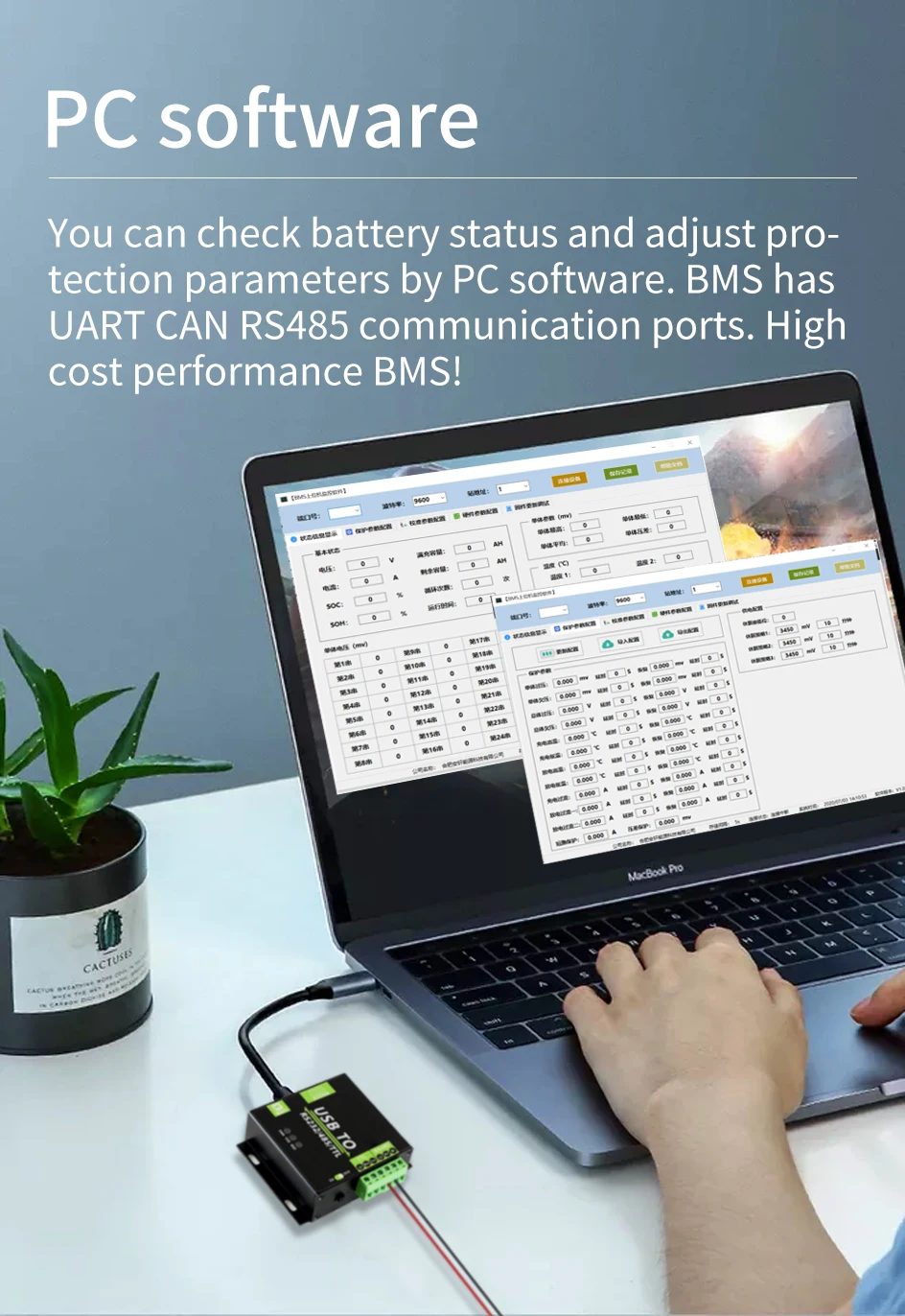

Программное обеспечение для ПК

Вы можете проверить состояние батареи и настроить параметры защиты с помощью программного обеспечения ПК. BMS имеет порты связи UART CAN RS485. Высокая производительность BMS!
Примечание: Программное обеспечение для ПК должно приобретать дополнительные модули для использования.

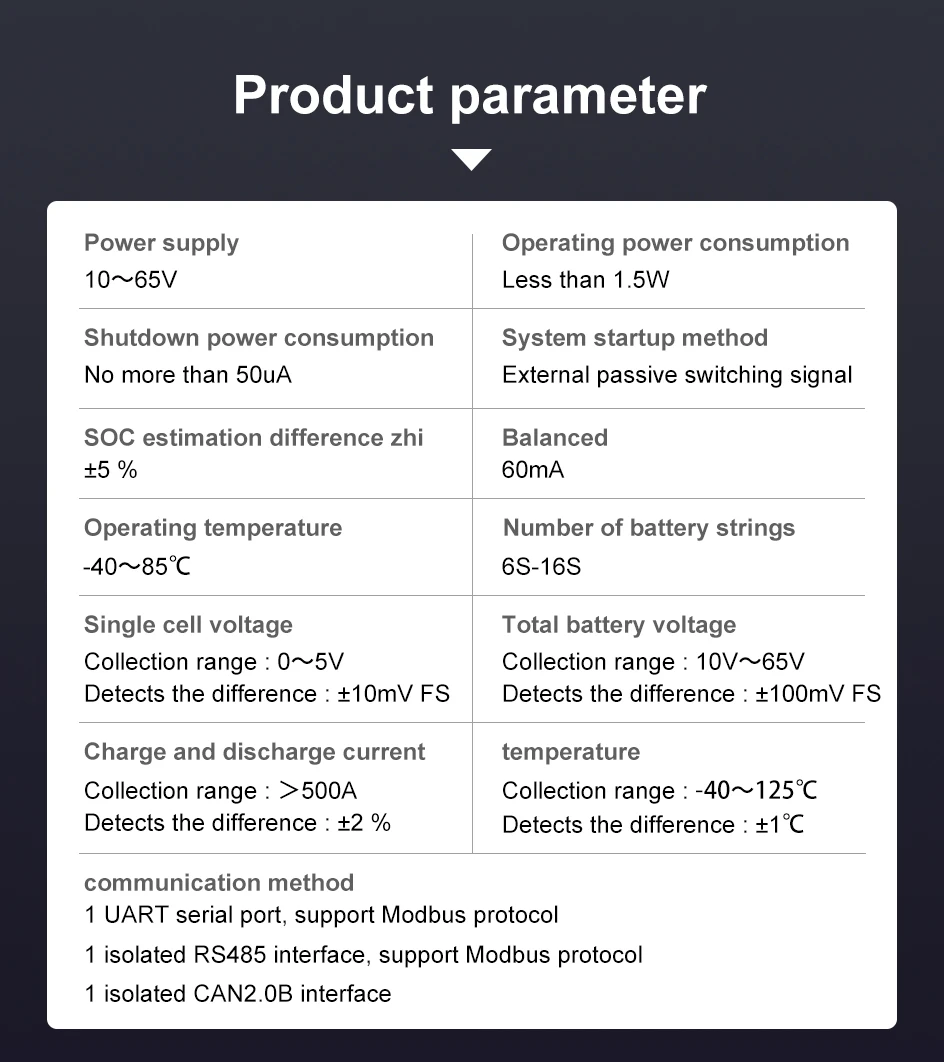

Параметры продукта

Источник питания: 10 ~ 65 в

Потребляемая мощность сна: >50uA

Оценки SOC разница: ± 5%

Рабочая температура: -40 ~ 85 ℃

Сбалансированный: 60 мА

Диапазон сбора напряжения: 0 ~ 5 В

Обнаруживает разницу: ± 10 мВ FS

Общий диапазон напряжения батареи: 10 В ~ 65 в

Обнаруживает разницу: ± 100 мВ FS

Диапазон заряда и разряда: >500A

Обнаруживает разницу: ± 2%

Рабочая потребеление энергии: менее 1,5 W

Метод запуска системы: внешний пассивный сигнал переключения

Диапазон температуры: -40 ~ 125 ℃

Обнаруживает разницу: ± 1 ℃

Способ связи: 1 UART серийный порт, поддержка протокола Modbus

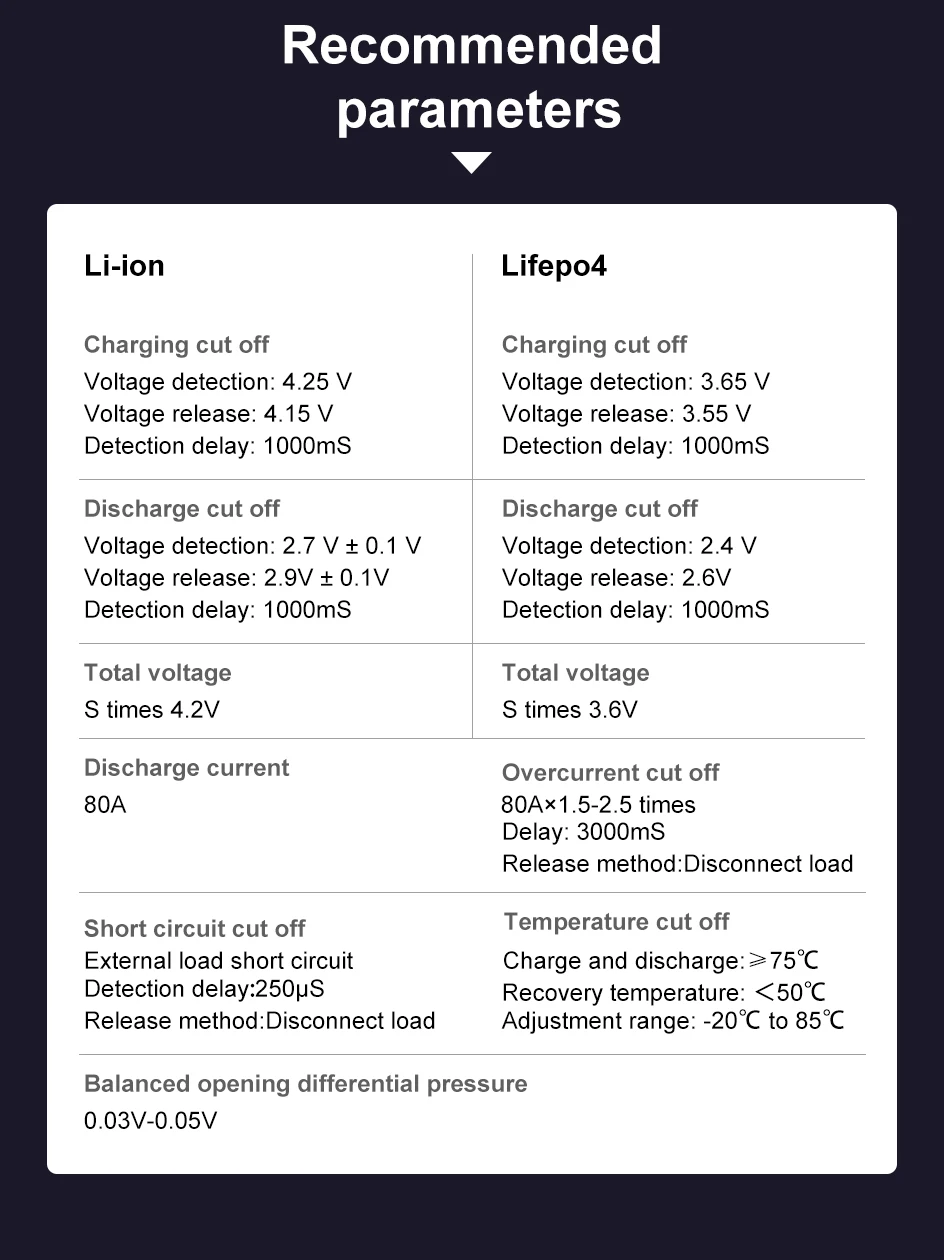

Рекомендуемые параметры

Литий-ионный аккумулятор

➤Отключение зарядки

Обнаружение напряжения: 4,25 в

Напряжение: 4,15 В

Задержка обнаружения: 1000 мс

➤Отключается разряд

Напряжение обнаружения: 2,7 V ± 0,1 V

Напряжение высвобождение аттрактанта: 2,9 V ± 0,1 V

Задержка обнаружения: 1000 мс

➤Зарядное напряжение

6S 7S 8S 9S 10S 11S 12S 13S 14S 15S 16S * 4,2 V

➤Ток разряда

80а

Lifepo4

➤Charging отрезать

Обнаружение напряжения: 3,65 в

Напряжение: 3,55 в

Задержка обнаружения: 1000 мс

➤Discharge отрезать

Напряжение обнаружения: 2,4 V

Напряжение высвобождение аттрактанта: 2,6 V

Задержка обнаружения: 1000 мс

➤Short цепи отрезать

Короткое замыкание внешней нагрузки

Задержка обнаружения: 250 мкс

Метод выпуска: Отключение нагрузки

Cut отключение перегрузки по току

80A × 1,5-2,5 раз

Задержка: 3000 мс

Метод выпуска: Отключение нагрузки

Balanced сбалансированное открытие перепада давления: 0,03 V-0,05 V

➤Отключается температура

Зарядка и разрядка: ≥ 75 ℃

Температура восстановления: <50 ℃

Диапазон регулировки: от-20 ℃ до 85 ℃

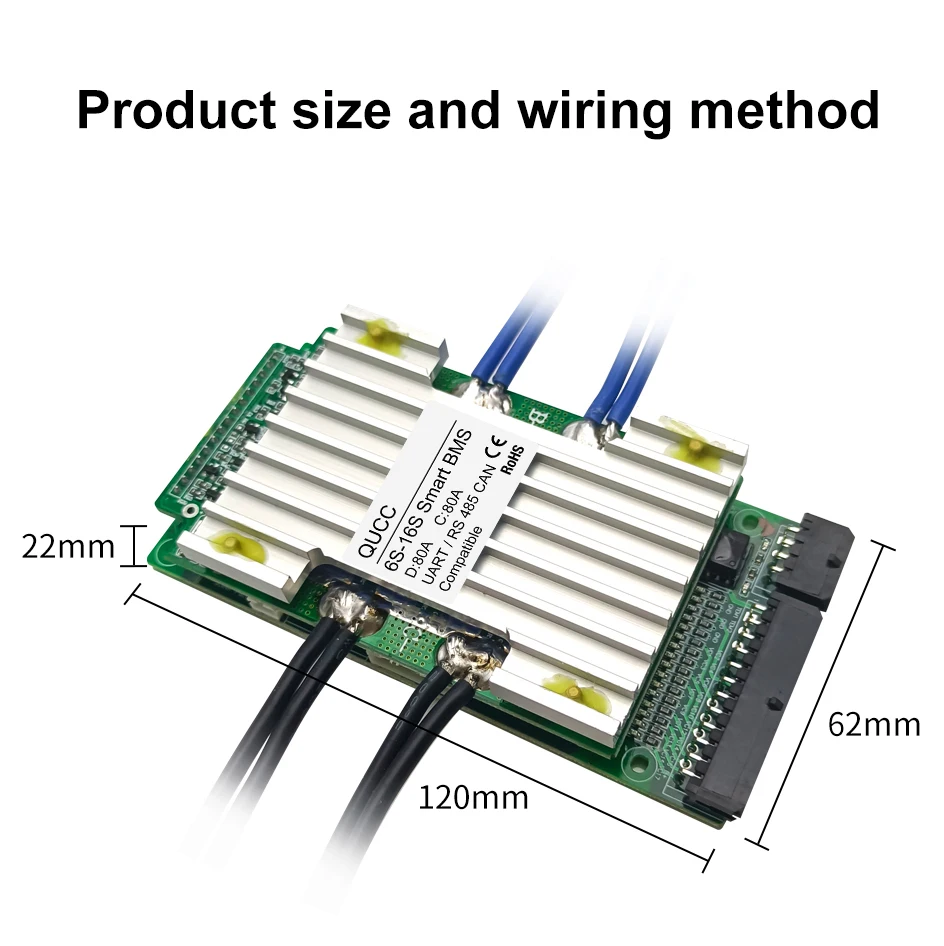

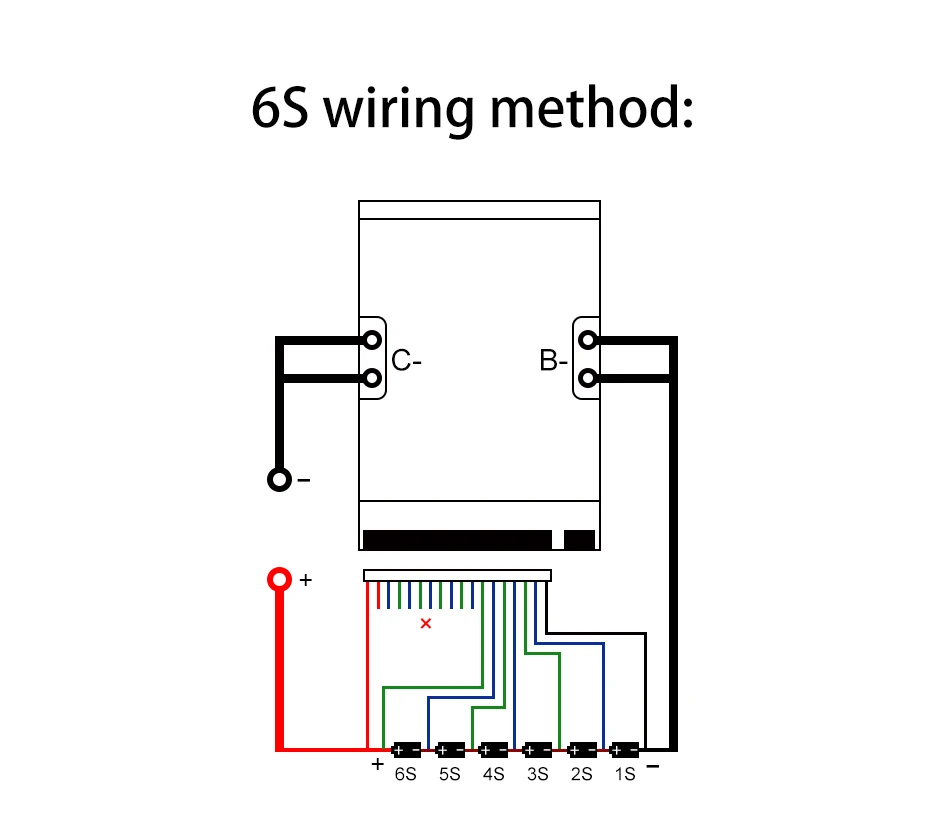

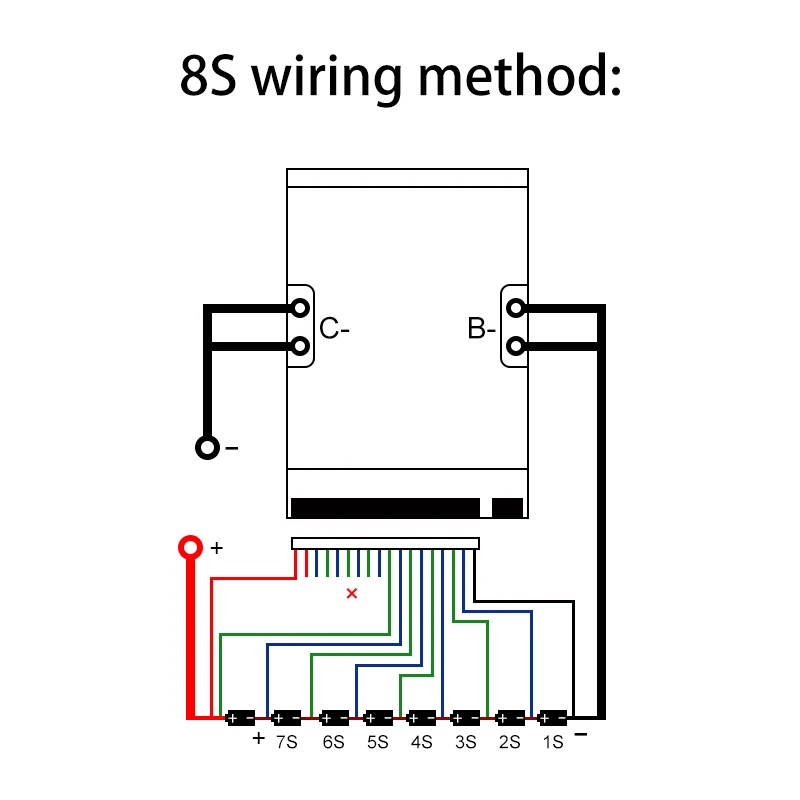

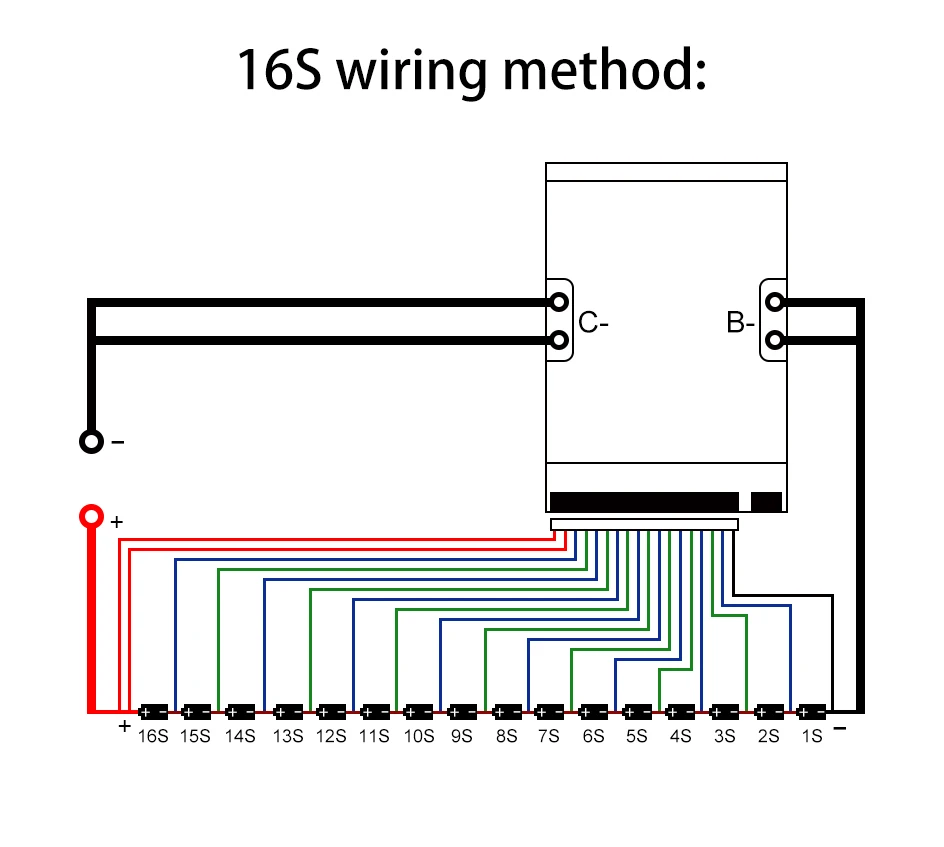

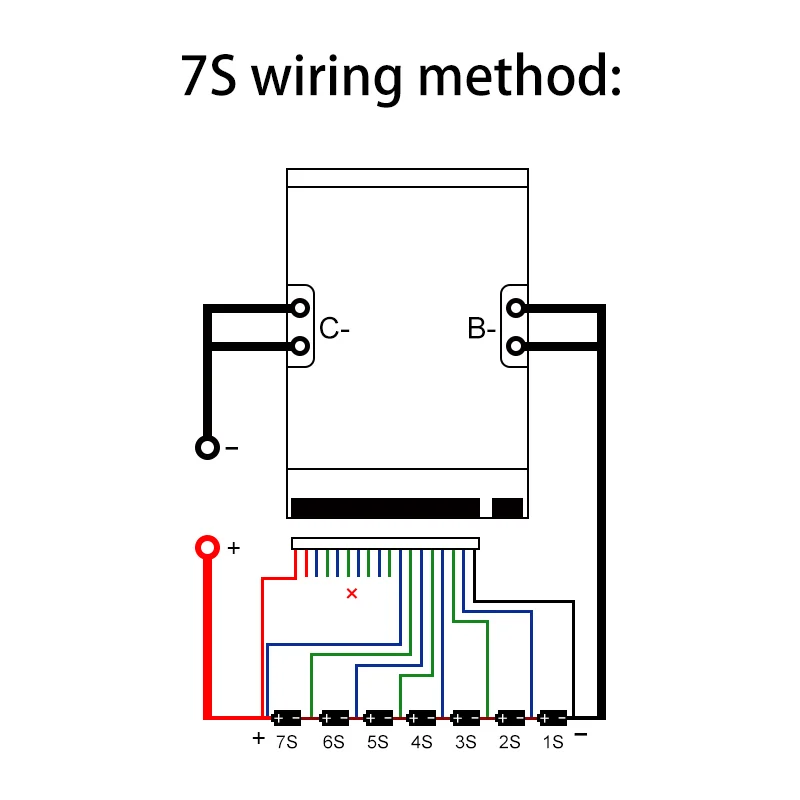

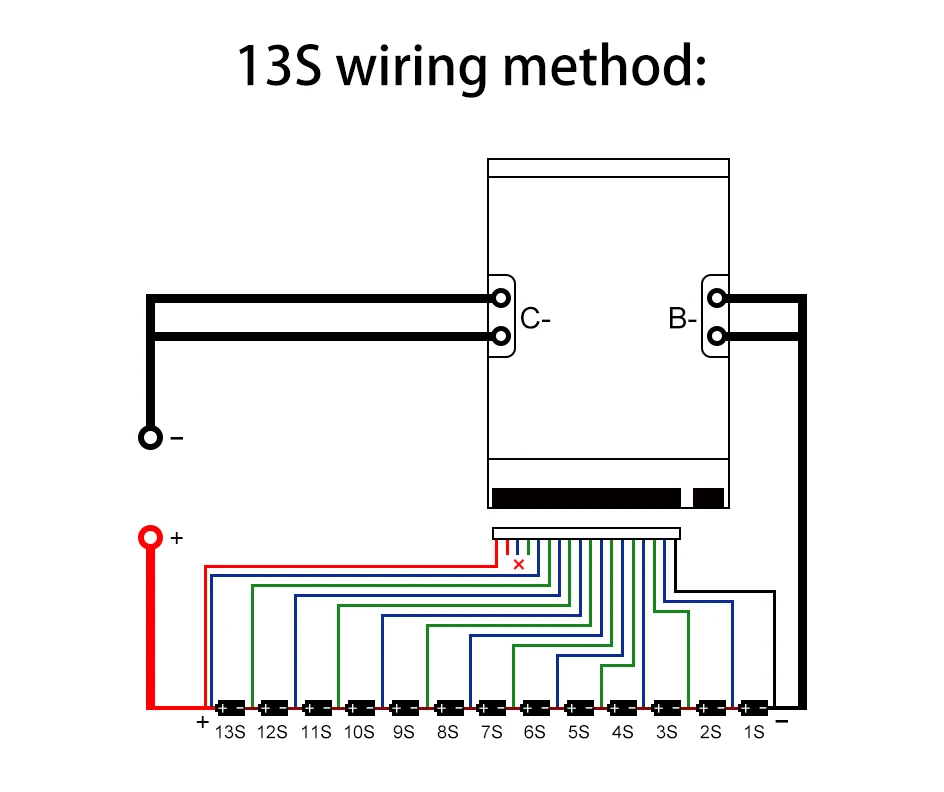

Размер продукта и метод проводки

Если вам нужны другие схемы проводки, пожалуйста, свяжитесь с нами.

Проверка качества

Продукт был протестирован перед отправкой.

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
