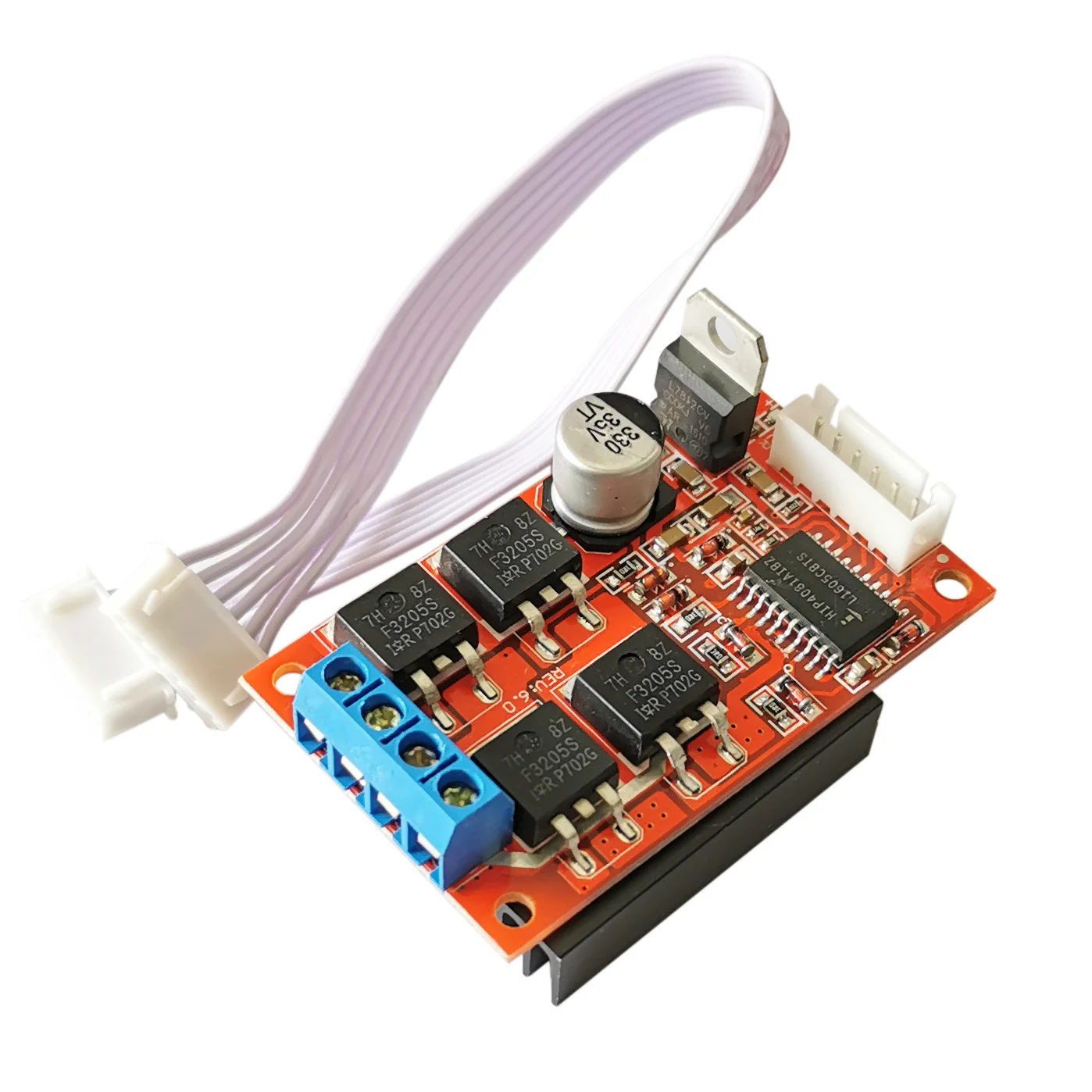

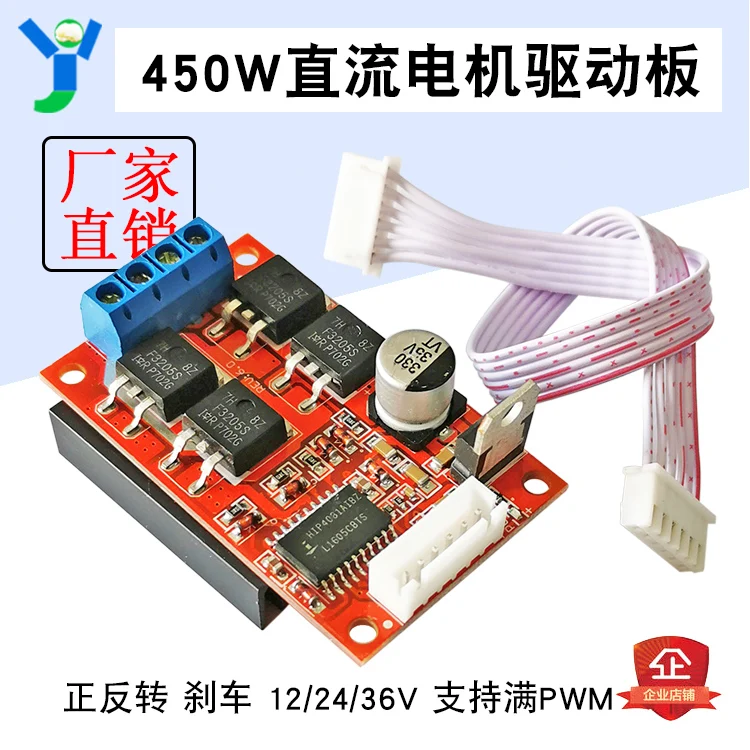

Модуль платы привода двигателя постоянного тока 450 Вт мощный тормоз вперед и

Модуль платы привода двигателя постоянного тока 450 Вт мощный тормоз вперед и

Функциональные особенности модуля привода:
\

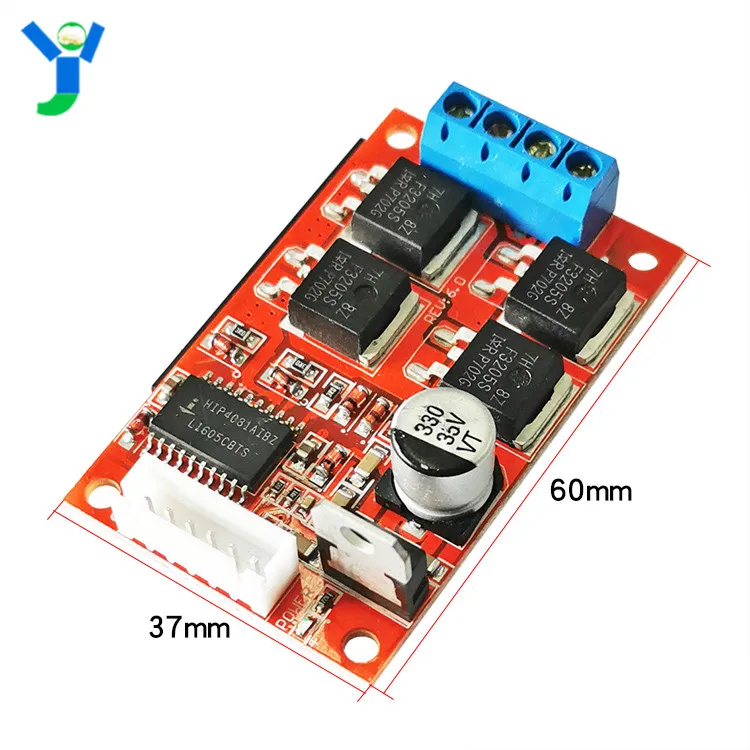

Крошечный размер, только 3,8 см × см, наклейте его на 1 см Общая высота см
\
Поддержка напряжения range10-36V, защита от пониженного напряжения, независимый источник питания до 50 в
\

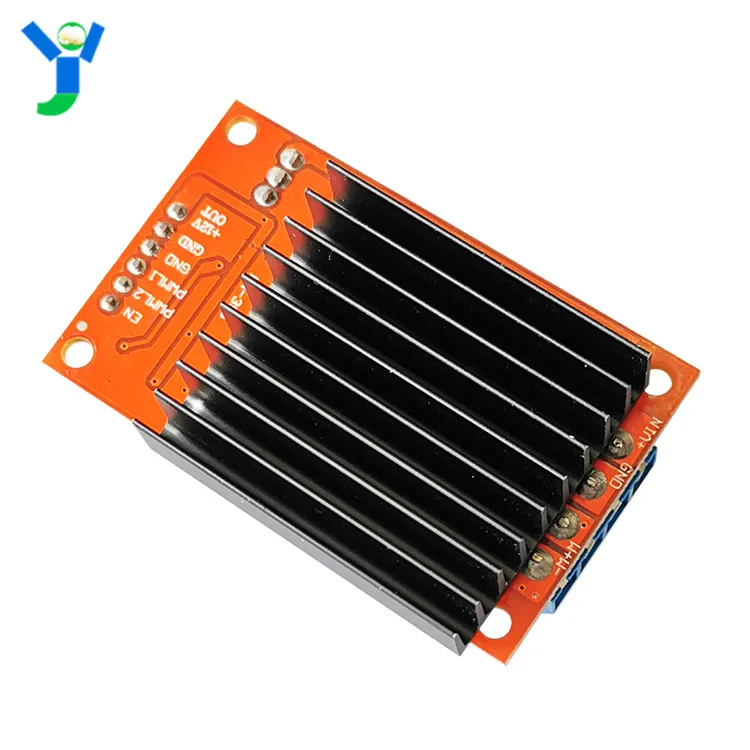

Максимальный ток непрерывной нагрузки 20 А (хорошо приклейте простой радиатор), пиковый ток короткого времени а
\
Регулируемая скорость с помощью трехпроводного управления, прямого и обратного вращения и торможения
\

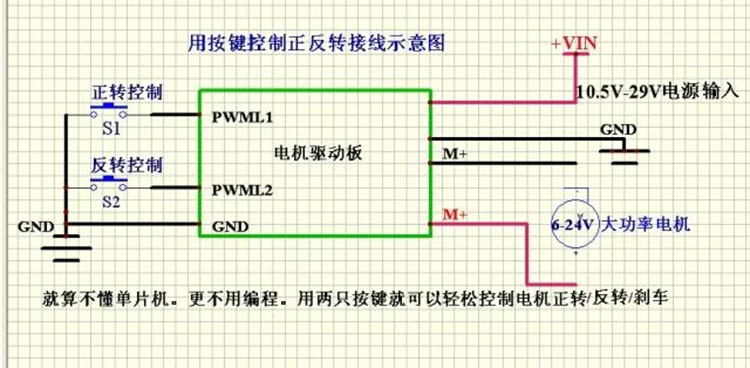

Поддержка fullPWM, вы можете напрямую использовать клавишу для управления прямым и обратным вращением, поворотный диапазон 100.0% ~
\
Может быть напрямую связан с plcas well as3.3V 5V singlechipioпрямой контроль распределения полости рта и полости рта
\
Встроенная функция буфера уровня интерфейса, не беспокойтесь о повреждении MCUIO
\
Сфера применения: большой автомобиль 、 робот 、 различные элементы управления
\
Параметры модуля привода двигателя:
\
Тип модуля: Бесщеточный приводной модуль двигателя постоянного тока HBridge apply3-36VHigh, мощный двигатель постоянного тока на основе DSP
\
Сфера применения: привод двигателя постоянного тока высокой мощности. При необходимости требуется большое Входное напряжение (11-36 в). Если вам нужно более высокое входное напряжение, например, 60 в, свяжитесь с владельцем платы драйвера.
\
Рабочее напряжение: входное напряжение постоянного тока 11-36 в (без входа переменного тока)
\
Выходной ток: Номинальная Непрерывная выходная мощность 24 В, time15a, 450 Вт, не требуется радиатор ниже максимума 36 В, 15 А, Вт
\
Выходная мощность: Естественное охлаждение 450 Вт. Источник питания 36 В, 15 А. Измеряется одновременно.
\
Рабочая температура: Промышленный класс (-40 ℃reach + 85 ℃) температура полной нагрузки: 45 ℃
\
Особенности этого модуля драйвера:
\

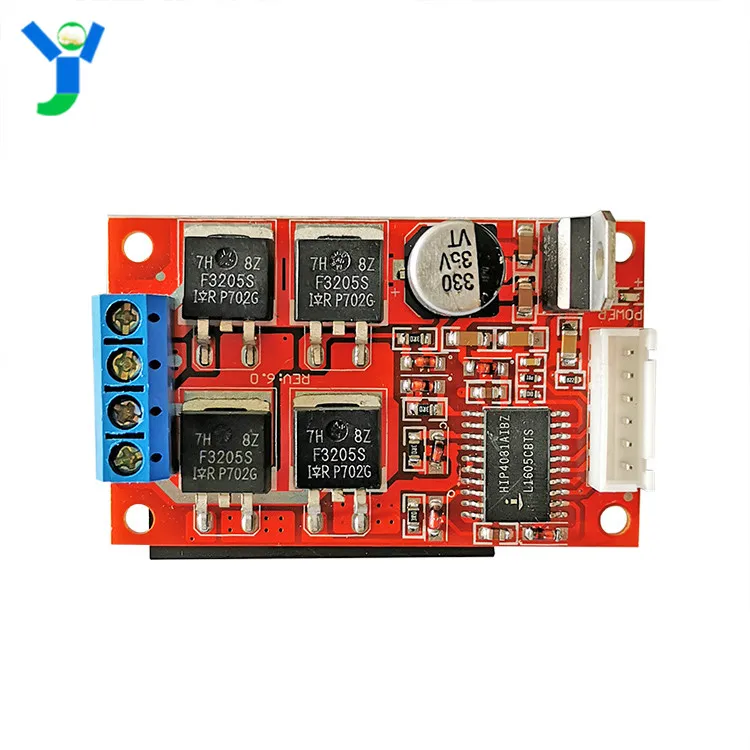

(1) используется импортный чип драйвера с полным мостом + внутреннее сопротивление низких частот, трубка NMOSDrive 110 А, простое торможение двигателя, положительная инверсия.
\
(2) Рабочая частота чипа настолько же высокая, как и 600 кГц, это хорошее решение mc33886andvnh3sp30. создает проблемы с шумом и нагревом двигателя, в то же время способность Управления была значительно улучшена, быстрая скорость отклика. Производительность этого привода не хороша 298,IR2104, mc33887по сравнению с другими ЧИПАМИ драйвера двигателя
\
(3) двухсторонний режим, рабочий цикл можно установить на at0-100, он выходит за рамки обычного привода. С мгновенной способностью торможения и поможет вам легко достичь точного управления всей скоростью.
\
(4) Он может адаптироваться к более широкому рабочему напряжению 10,5-36 в, подходит для конкуренции моделей роботов или автомобилей, работающих от литиевой батареи!
\
(5) встроенная схема изоляции логического буфера. Идеальная поддержка и Прямое управление различными типами 3vor5vsinglechipioport, он также может управлять торможением двигателя и прямым и обратным вращением через аналоговый вход напряжения.
\
(6) Управление чрезвычайно простое и простое в использовании, нужно только подключить 3 входную линию, чтобы управлять торможением двигателя и прямым и обратным вращением.
\
(7) аппаратный контроль мертвого времени в чипе, он может адаптироваться к эффективной защите частой смены моторного моста, избежать повреждений, поэтому Программирование программного обеспечения проще.
\
(8) Рабочая частота чипа такая же высокая, как и 600 кГц, подходит для полого привода двигателя, шум минимальный, низкая температура.
\
Заявление: недавно мы обнаружили, что многие недобросовестные продавцы на Taobao скопировали наши продукты, очень похожие по внешнему виду, некоторые даже копируют Описание параметров продукта напрямую. Потому что сам спекулятор не владеет технологиями, как правило, он привлекает внимание людей под знаком ценовой войны! Получите огромную прибыль, используя в качестве импортных устройств отечественные некачественные устройства! Кроме того, Мы не можем предоставить послепродажное техническое обслуживание, отсутствие оборудования для их собственной производительности, аналитика ЕМС, проверка надежности разрушительных и устаревающих параметров, таким образом, стабильность и надежность качества продукции не могут быть гарантированы. Пожалуйста, определите наш Магазин: Yujia Electronic Technology Co., Ltd! Остерегайтесь обмана! Плата привода Самостоятельно разработана и произведена владельцем, копирование досок и кража картинок строго запрещены, Имитаторы должны быть исследованы, на свой страх и риск! Пожалуйста, Поддержите оригинальный дизайн! Спасибо Вы.
\
EN: конец включения
\
PWML1: прямой контроль
\
PWML2: обратное управление
\
GND :Power Earth
\
Выходной терминал:
\
VIN +: вход источника питания платы привода, положительный pole10V-36V
\
GND: Входной отрицательный полюс источника питания платы привода
\
M +: подключено к линии двигателя
\
М-: подключено к линии двигателя
\
Ниже приведены инструкции двух методов управления:
\
Режим управления уровнем:
\
EN = 0 PWML1 = 0 PWML2 = 1 вращение двигателя вперед
\
EN = 0 PWML1 = 1 PWML2 = 0 разворот двигателя
\
EN = 0 PWML1 = 1 PWML2 = 1 Моторный тормоз
\
EN = 1 PWML1 = 1 PWML2 = 1 без двигателя
\
Режим управления PWMcontrol:
\
RU = 0 PWML1 = Регулируемая нагрузка cyclePWMsignal PWML2 = 1 вращение двигателя вперед (скорость можно регулировать путем изменения рабочего цикла)
\
RU = 0 PWML1 = 1 PWML2 = регулируемый Рабочий циклический сигнал разворота двигателя (скорость может быть отрегулирована путем изменения рабочего цикла)
\
EN = 0 PWML1 = 1 PWML2 = 1 Моторный тормоз
\
EN = 1 PWML1 = 1 PWML2 = 1 без двигателя
\
Драйвер имеет встроенную аппаратную функцию управления мертвым временем. Обеспечьте положительное и отрицательное вращение двигателя.
\
Более безопасная, Стабильная и надежная работа при высоком напряжении! Также есть функция блокировки выходного сигнала при пониженном напряжении!
\
Профессиональное строительство! Измеренный непрерывный выход 450 Вт (36 в 15 а) вы получаете то, за что платите! Добро пожаловать в тест!
\
Плата привода может не только имитировать управление, но и напрямую принимать MCUIOdrive! Система может не только имитировать управление, но и обладать хорошей защитой.
