Преимущества продукта:

* Преимущества: поддерживает непрерывный ток 500 А, а максимальный ток может достигать 2000 А. Не легко нагреваться и повредить. При повреждении основной контроль не будет поврежден. Вам нужно только Заменить реле, чтобы снизить затраты на техническое обслуживание. Потребляемая мощность реле тока: 250 мА.

* Реле является основным переключателем цепи. Вы можете выбрать различные токи, но максимальный ток не превышает 500А. Рекомендуется, чтобы Рабочая Потребляемая мощность была менее 500мА. BMS обеспечивает только Регулируемое напряжение 12 В для контроля введения реле.

* Мы рекомендуем клиенту самостоятельно подобрать реле.

1. Встроенный модуль BMS bluetooth может использоваться для просмотра параметров батареи на телефоне (совместим с Android и IOS).

2. Вы можете разработать свою собственную систему приложений в соответствии с вашими потребностями. Мы можем предоставить протокол связи с интерфейсом BMS.

3. Основные функции защиты BMS: защита от перезаряда, защита от переразряда, защита от перегрузки по току, защита баланса, защита от короткого замыкания, защита от контроля температуры NTC и т. д.

4. Приложение может регулировать параметры оборудования и программного обеспечения и поддерживает литий-ионный, LiFePO4, LTO и другие батареи.

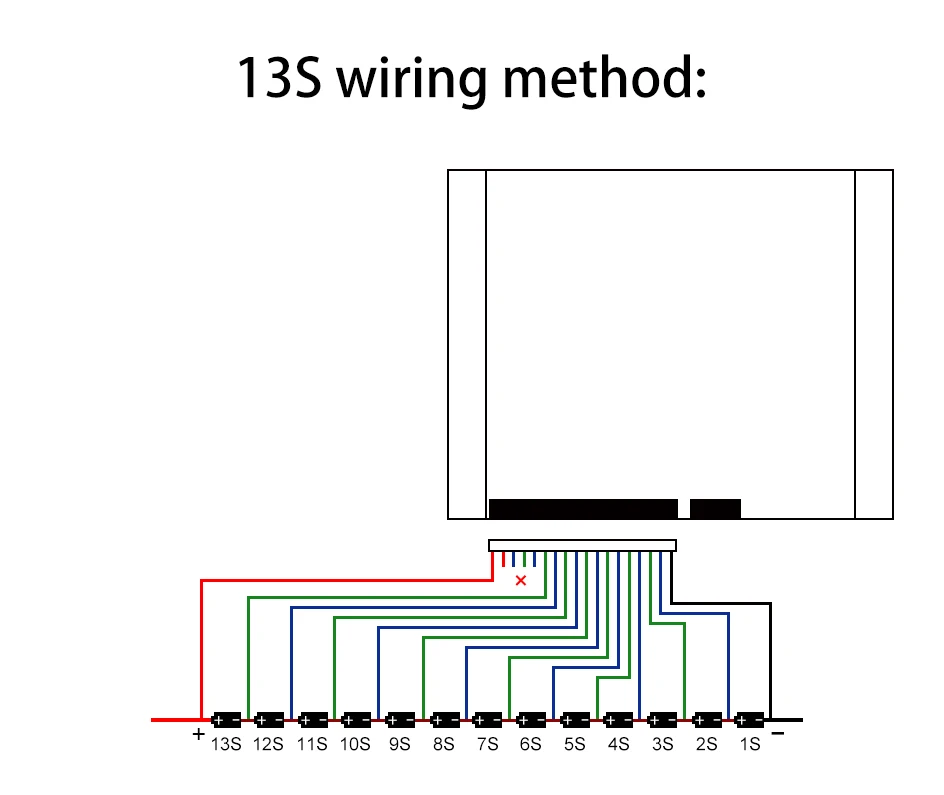

5. Он может быть совместим с 3S-32S литиевой батареей. Длина сбалансированного кабеля составляет около 800 мм. На каждом кабеле есть отметки, такие как B-, B1 +, B2 +… B16 +, B +. Это очень удобная конструкция для сварочных кабелей.

6. Статический баланс: Настройка напряжения батареи разница между 0,02 V-0,05 V, она автоматически включится функция баланса.

7. Применение: большая пусковая мощность транспортного средства, хранение солнечной энергии, инженерное транспортное средство, Низкоскоростное четырехколесное транспортное средство, RV или любое другое устройство, которое вы хотите разместить.

8. Параметры защиты и изменения:

Зарядка и разрядка, высокая температура и низкая температура, избыточное напряжение и Низковольтное напряжение аккумуляторной батареи, избыточное напряжение и Низковольтное напряжение, короткое замыкание и дифференциальное значение давления, напряжение баланса могут быть изменены. Он также может сбросить и восстановить заводские настройки.

9. Если вы выбираете BMS + реле + Датчик Холла + опция сопротивления предварительной зарядки, мы можем отправить его вам методом быстрой доставки. Если заказ подходит для быстрой доставки (например, Fedex), мы свяжемся с Вами перед отправкой.

10. Если у вас нет опыта в BMS, мы не рекомендуем заказывать мне очень жаль.

11. О доступных вариантах:

1). Вариант аксессуара: это означает, что в комплект входят только датчики BMS и датчики обнаружения тока и кабели.

2). Опция BMS + реле + shut: она применима только к аккумулятору 3S-4S.

3). BMS + реле + Датчик Холла вариант: подходит для 6S-16S, 17S-24S, 20S-32S батарейный блок и bms, но не для 3S-4S батарейный блок.

4). BMS + реле + Датчик Холла + опция сопротивления предварительной зарядки: подходит для 6S-16S, 17S-24S, 20S-32S батарейный блок и BMS, но не для 3S-4S батарейный блок.

Если у вас есть какие-либо вопросы о вариантах, пожалуйста, свяжитесь с нами.

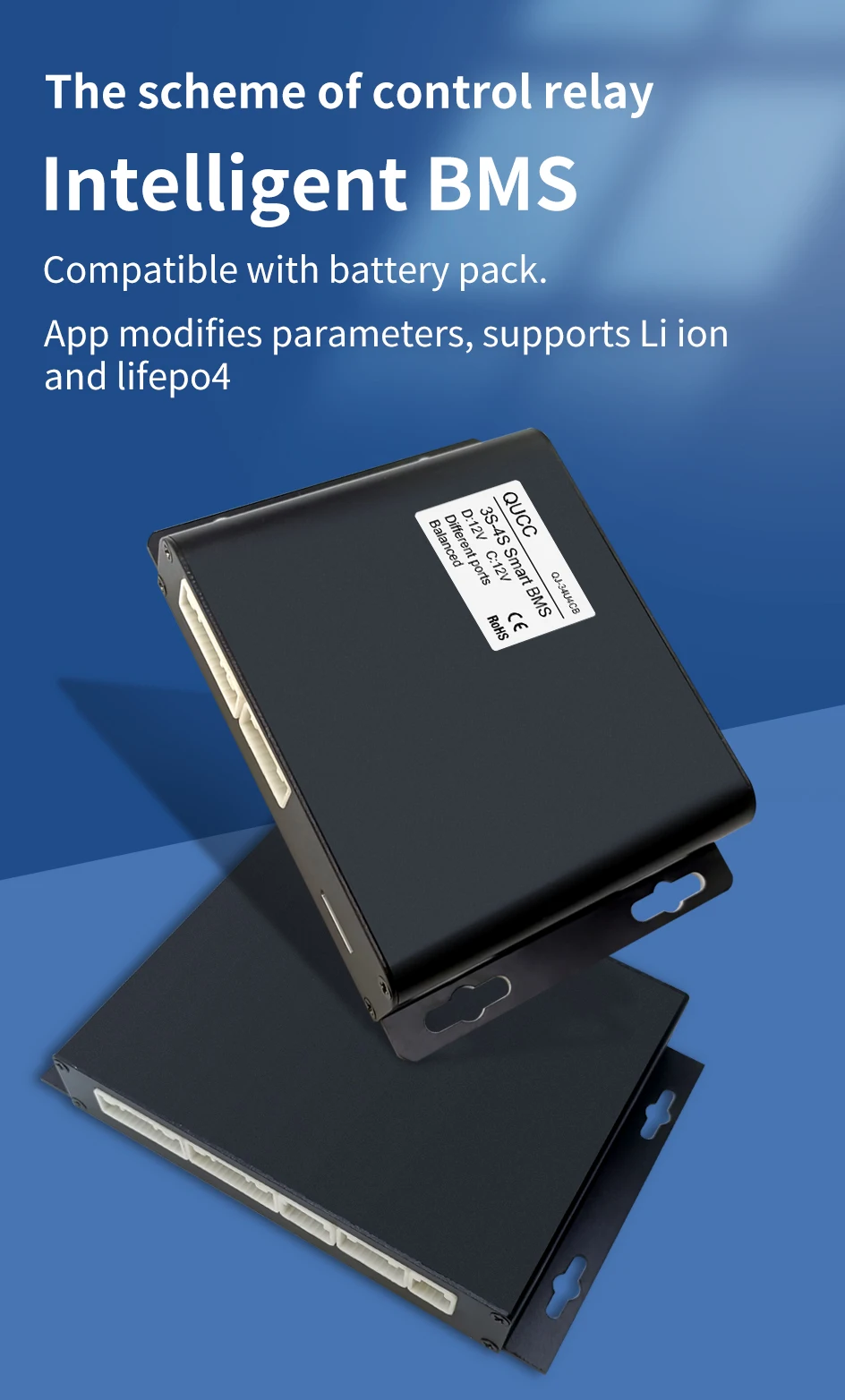

Схема реле управления

Совместим с аккумулятором.

Приложение Изменяет параметры, поддерживает Li ion и lifepo4

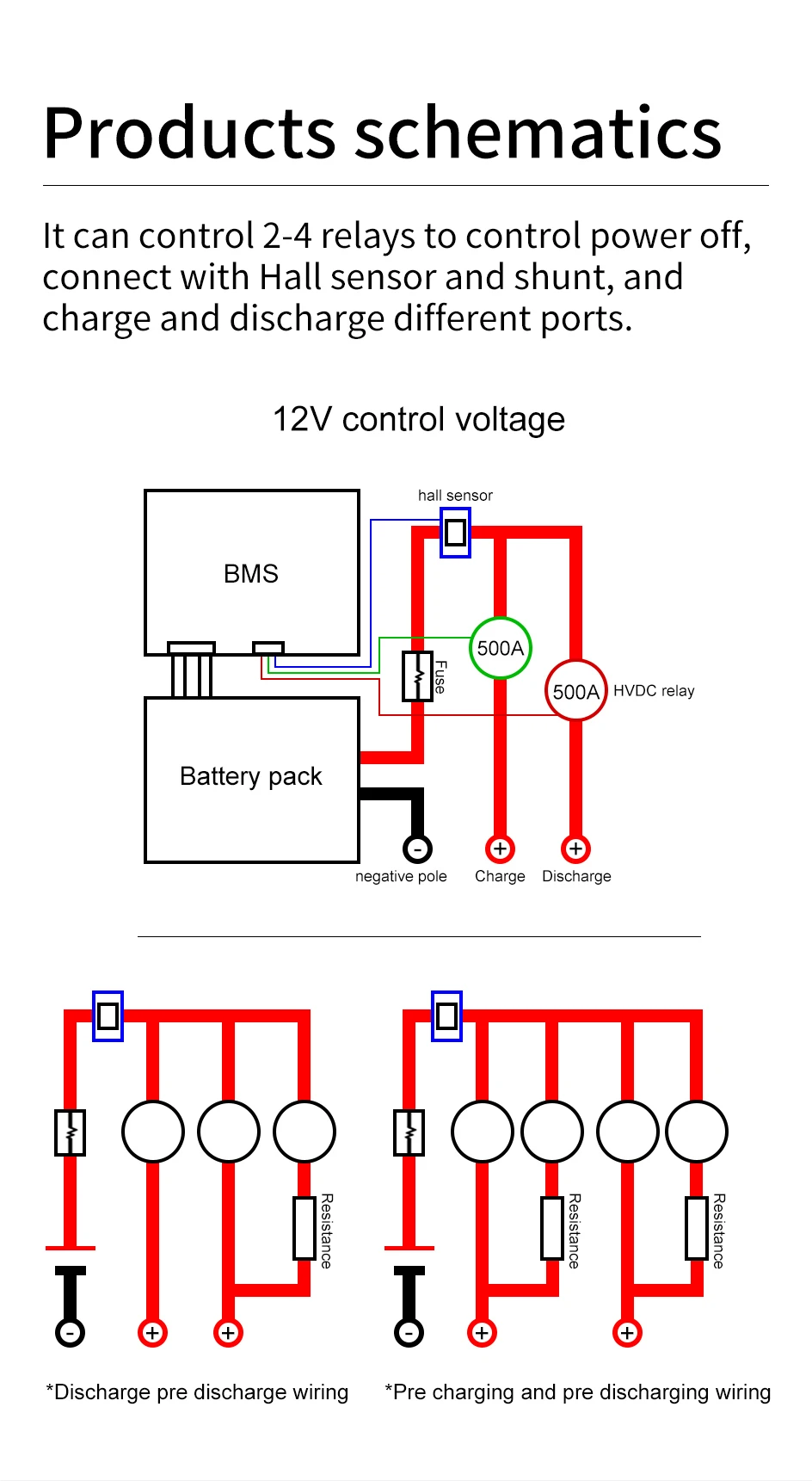

Схемы продукции

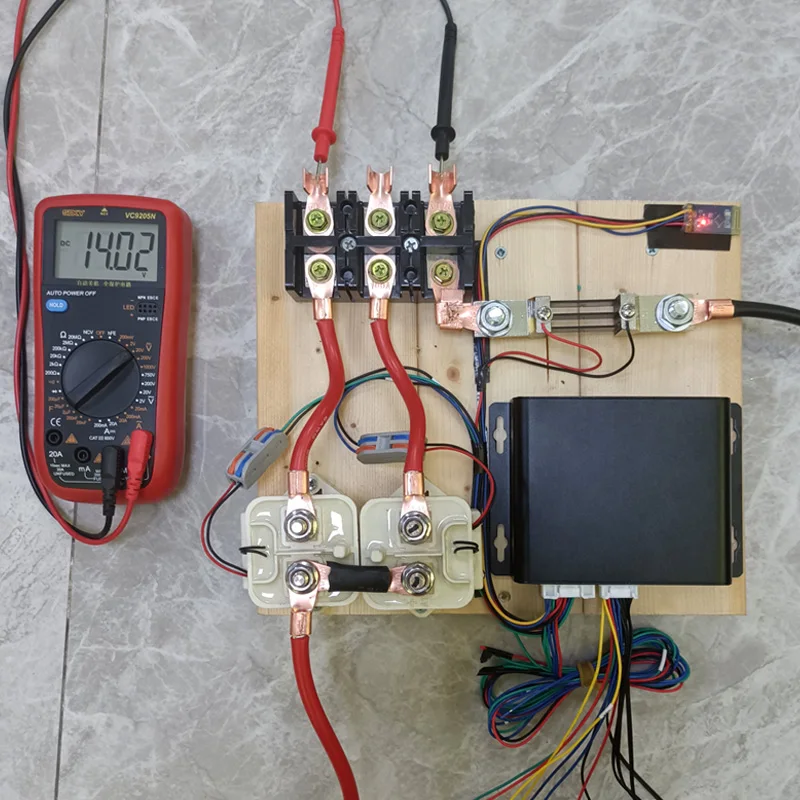

Он может управлять 2-4 реле для управления выключением питания, подключения к датчику холла и шунту, а также зарядки и разрядки различных портов.

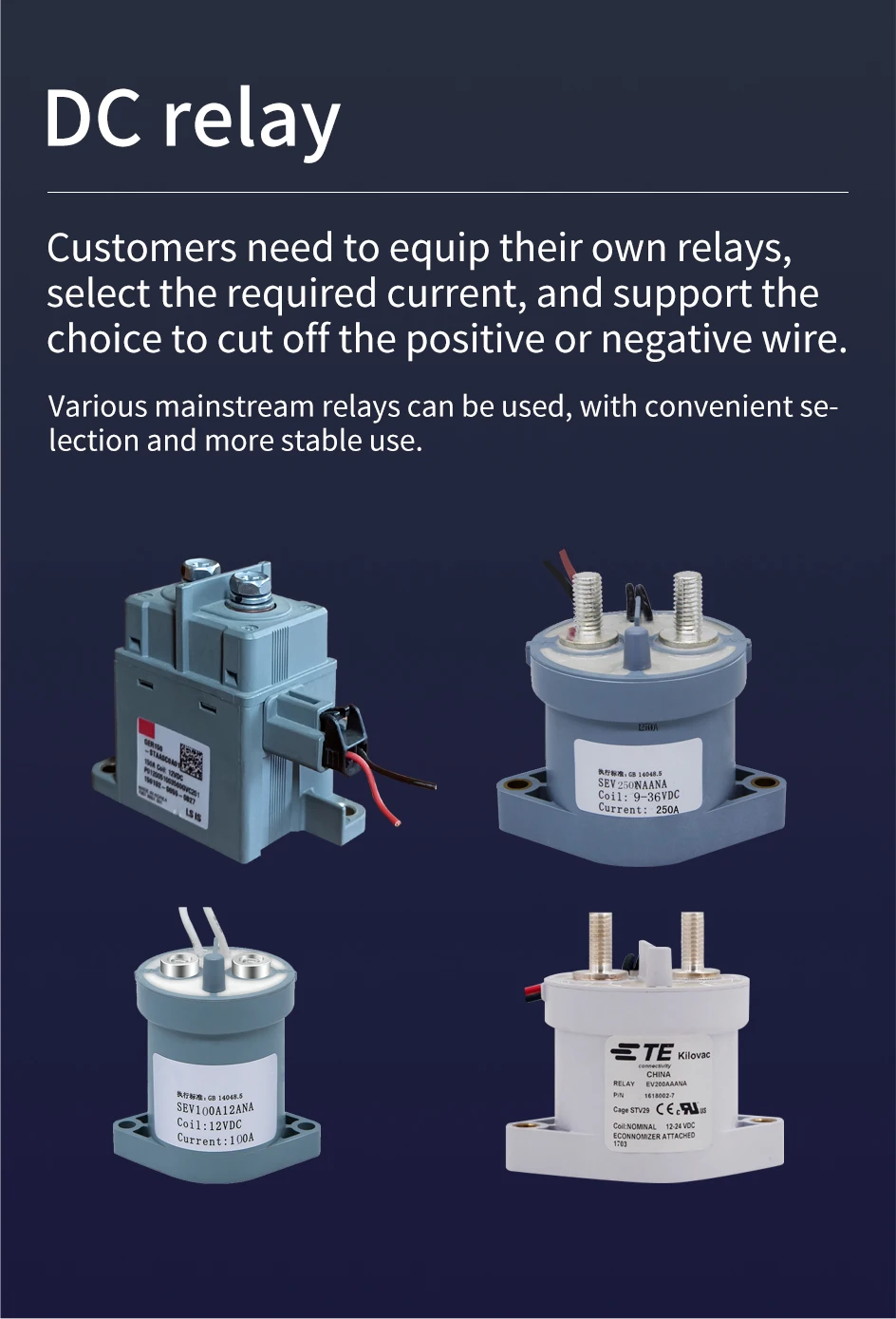

Реле постоянного тока

Клиенты должны оснастить свои собственные реле, выбрать требуемый ток и поддержать выбор, чтобы отрезать положительный или отрицательный провод.

Можно использовать различные основные реле с удобным выбором и более стабильным использованием.

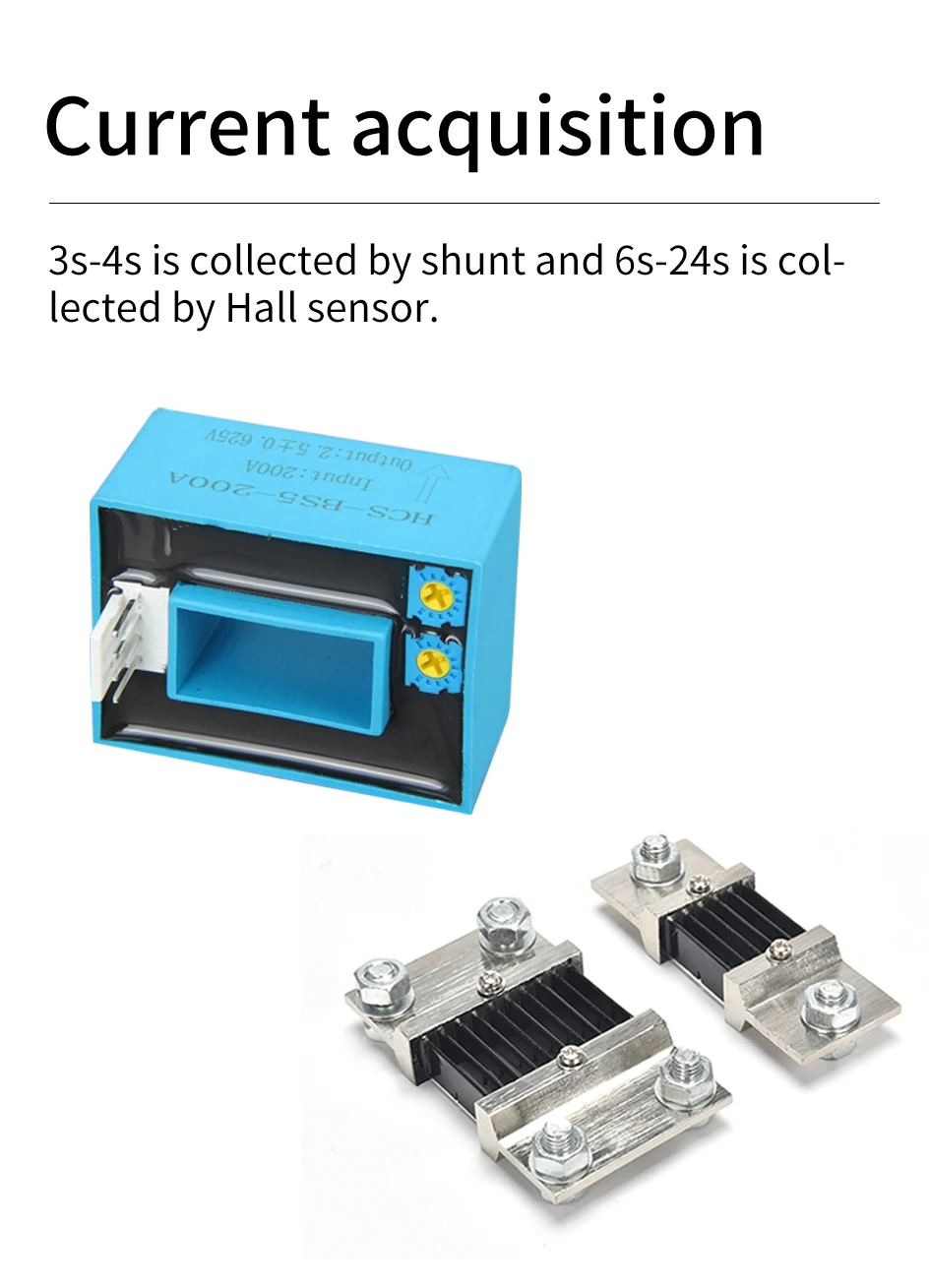

Текущее приобретение

3s-4s собирается шунтом и 6s-24s собирается датчиком холла.

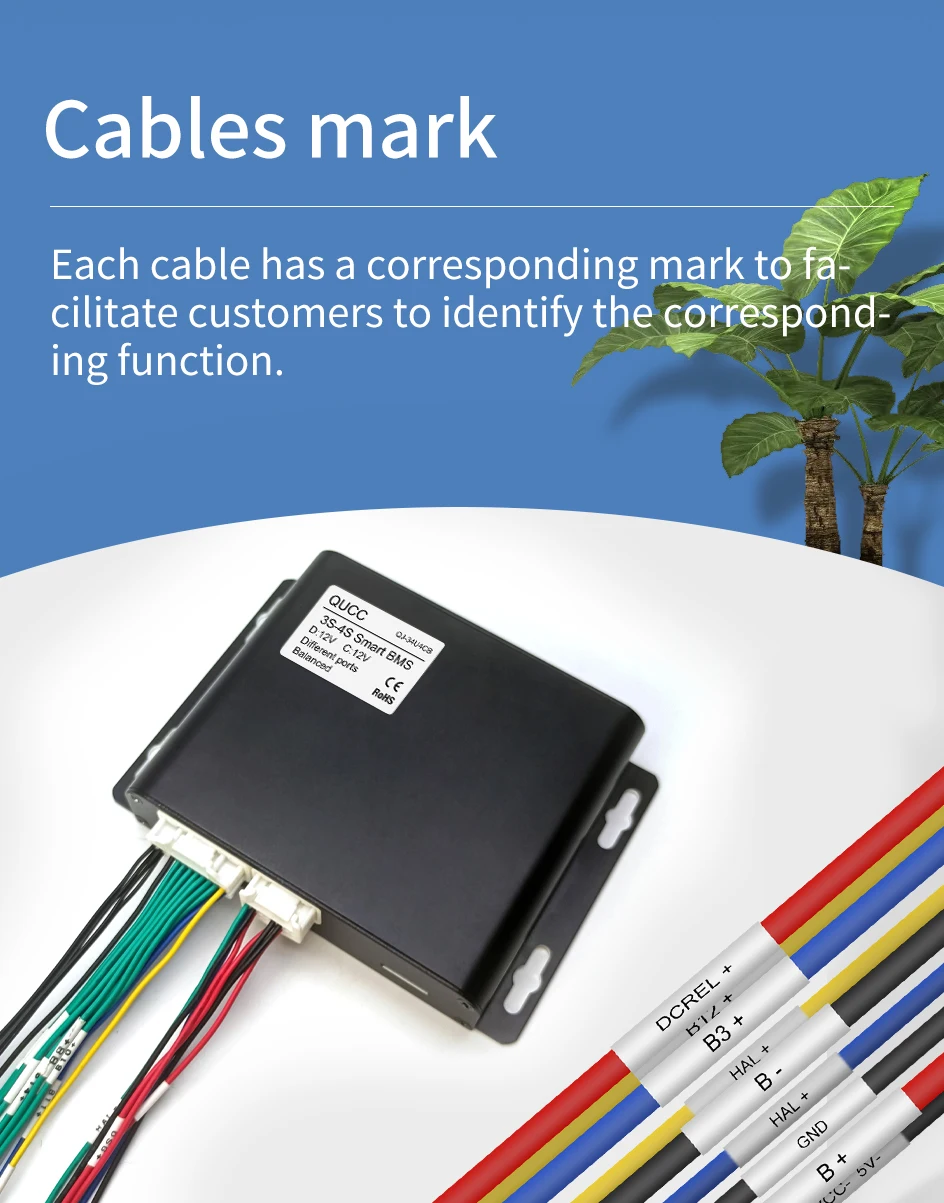

Метка кабелей

Каждый кабель имеет соответствующую отметку, чтобы облегчить клиентам определение соответствующей функции.

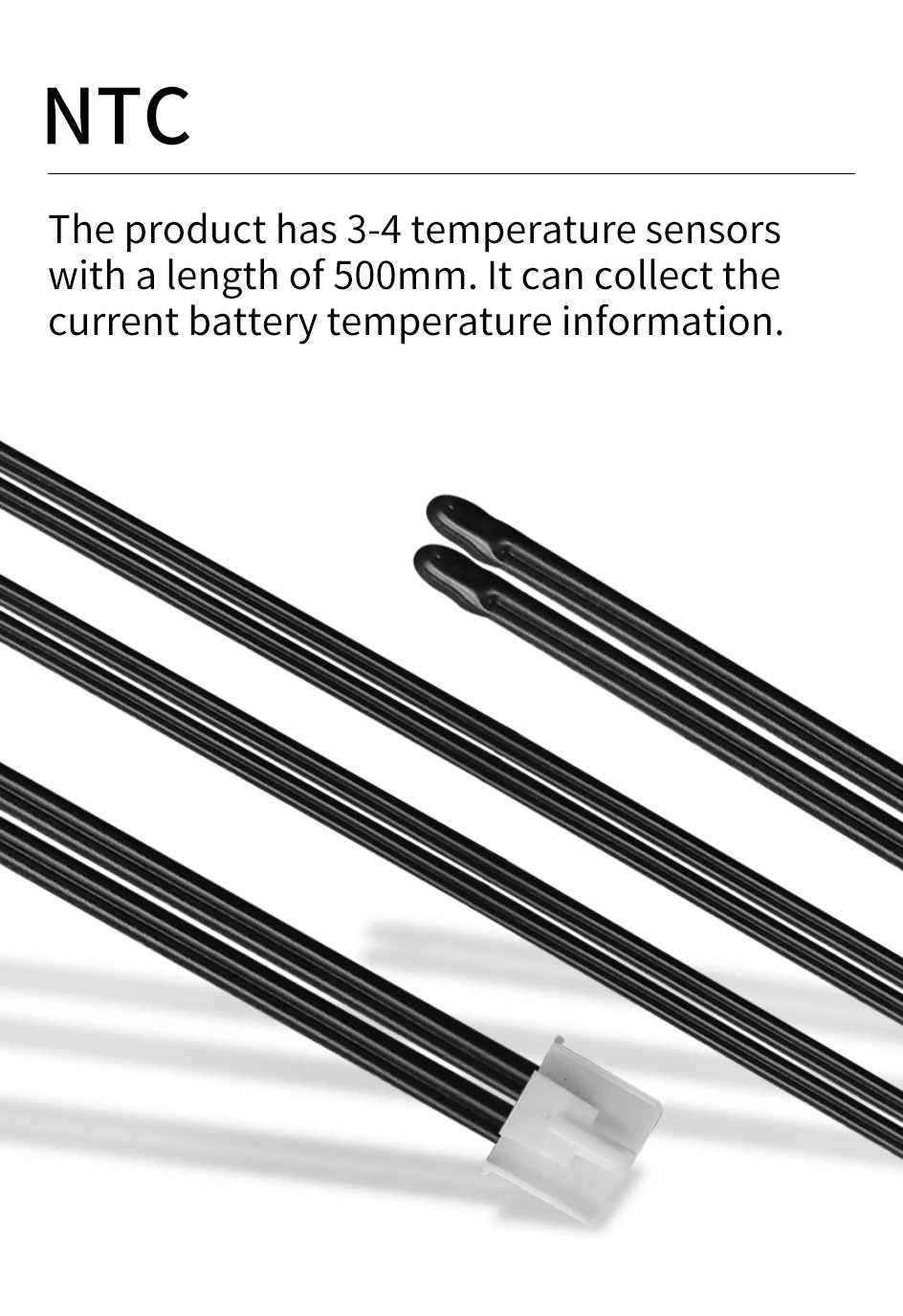

NTC

Продукт имеет 3-4 температурных датчика длиной 500 мм. Он может собирать информацию о текущей температуре батареи.

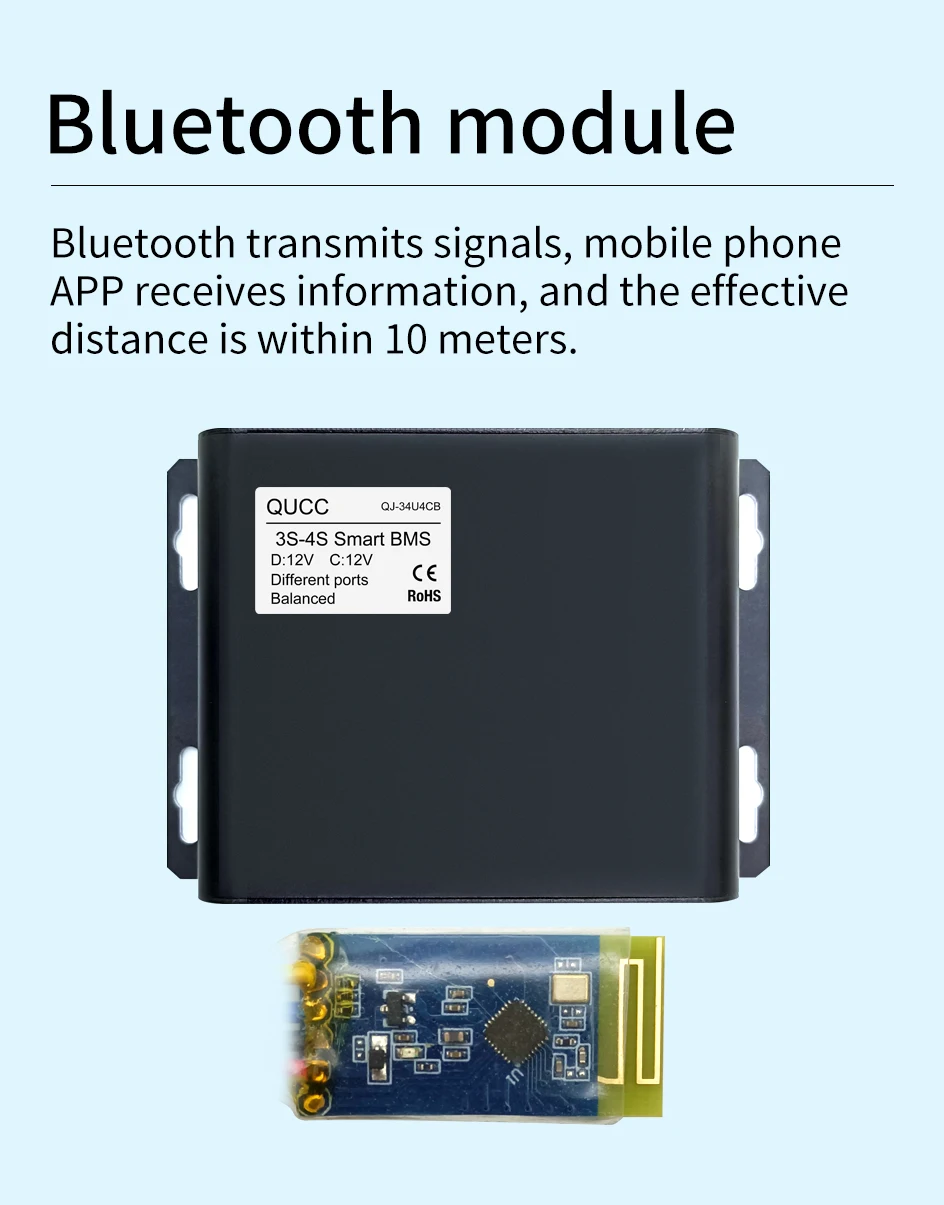

Модуль Bluetooth

Bluetooth передает сигналы, мобильный телефон APP получает информацию, и эффективное расстояние составляет в пределах 10 метров.

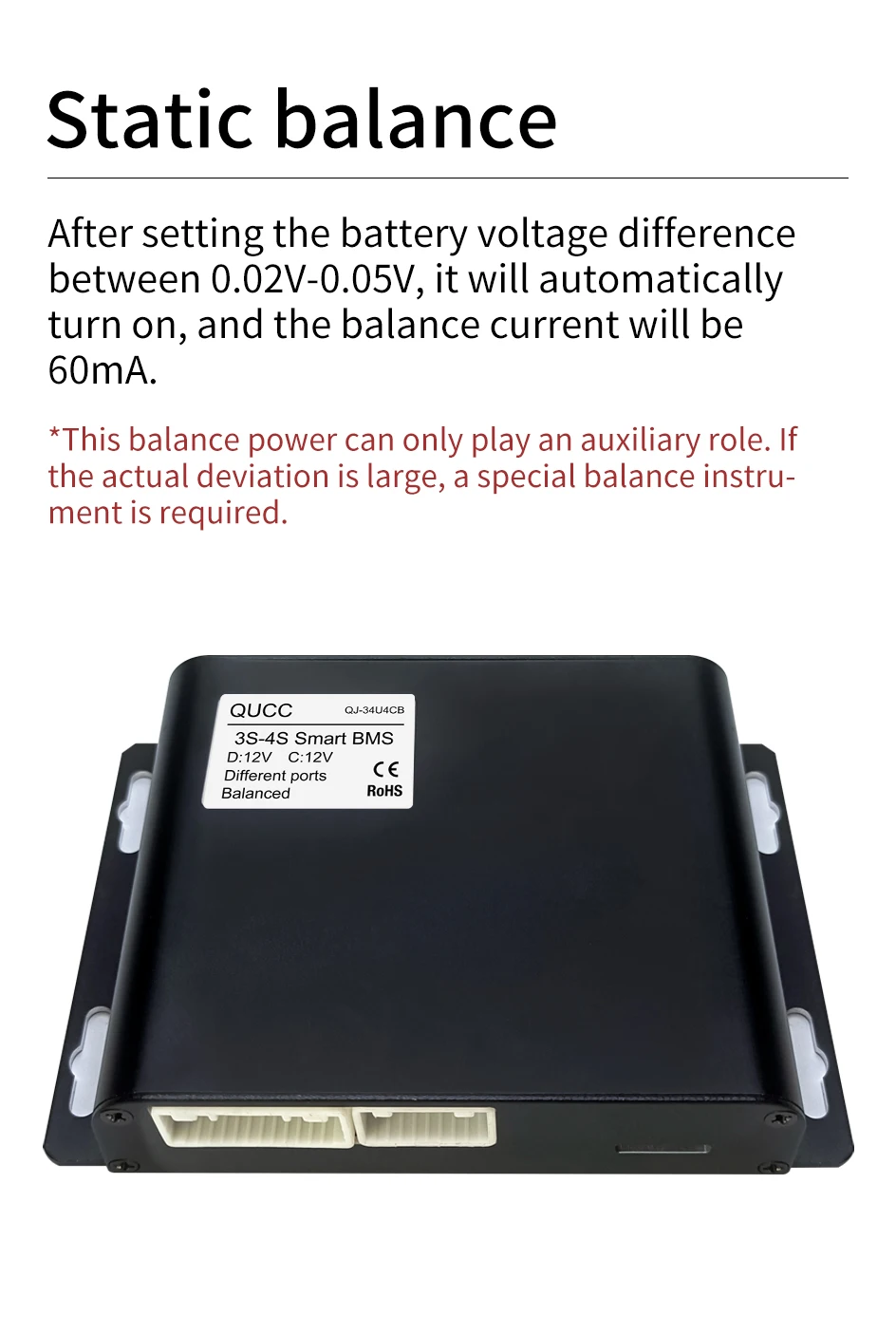

Статический баланс

После установки напряжения батареи разница между 0,02 V-0,05 V, она автоматически включится, остальная часть ток будет 60mA.

* Эта балансовая мощность может играть только вспомогательную роль. Если фактическое отклонение большое, требуется специальный инструмент баланса.

Умный чип

Он принимает интегрированный интеллектуальный чип управления, который может осуществить настройку параметров и точную коллекцию параметров.

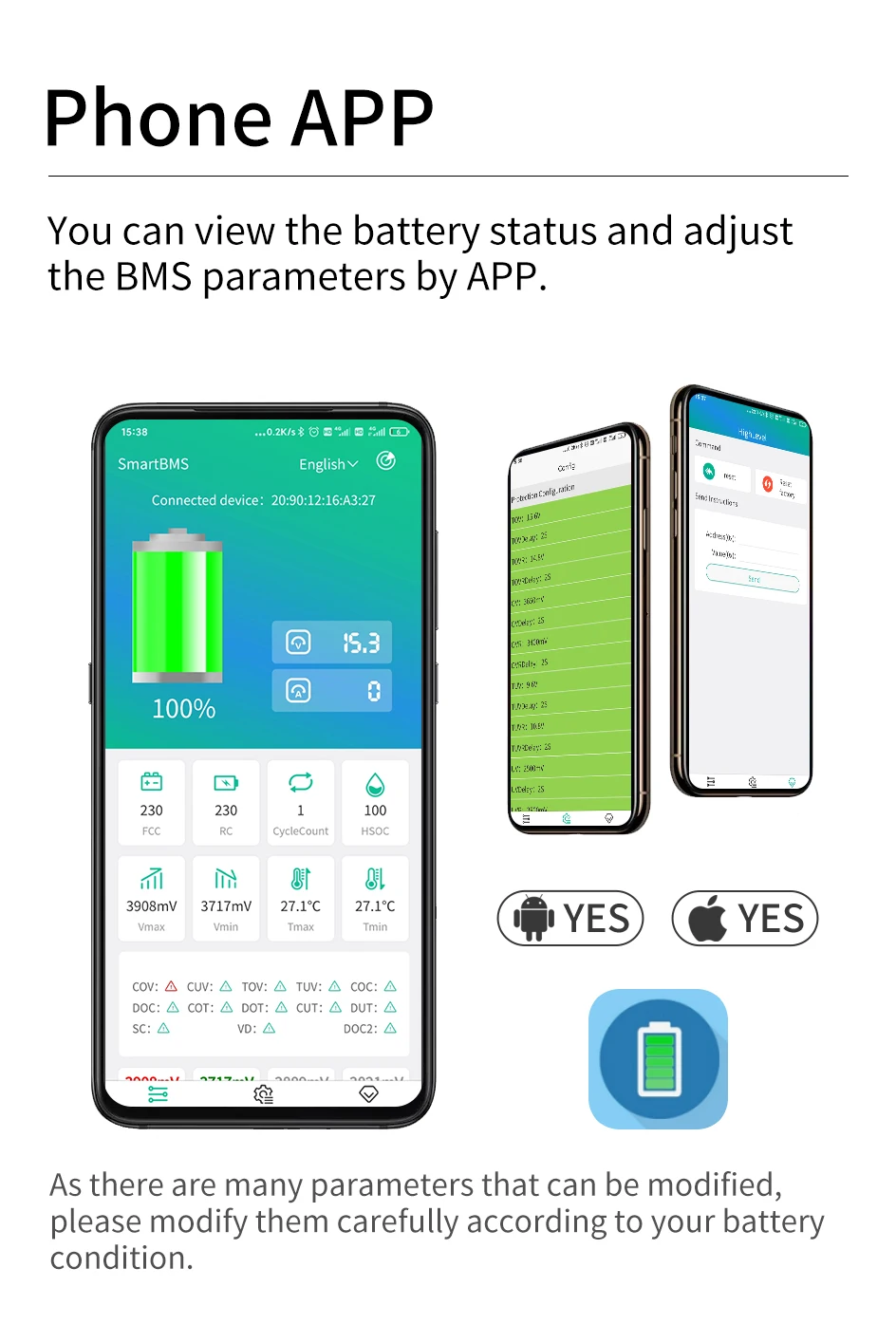

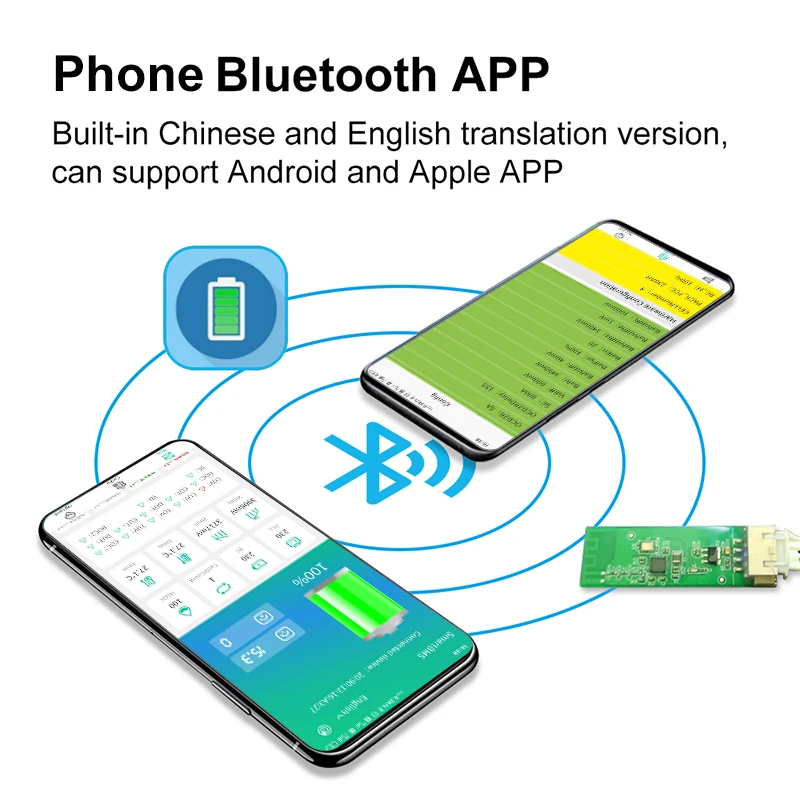

Приложение для телефона

Вы можете просмотреть состояние батареи и настроить параметры BMS по телефону Bluetooth APP. Если вы не знаете, как использовать его, пожалуйста, свяжитесь с нами, чтобы получить руководство на английском языке.

Примечание: iPhone может просматривать только параметры, но не может регулировать параметры.

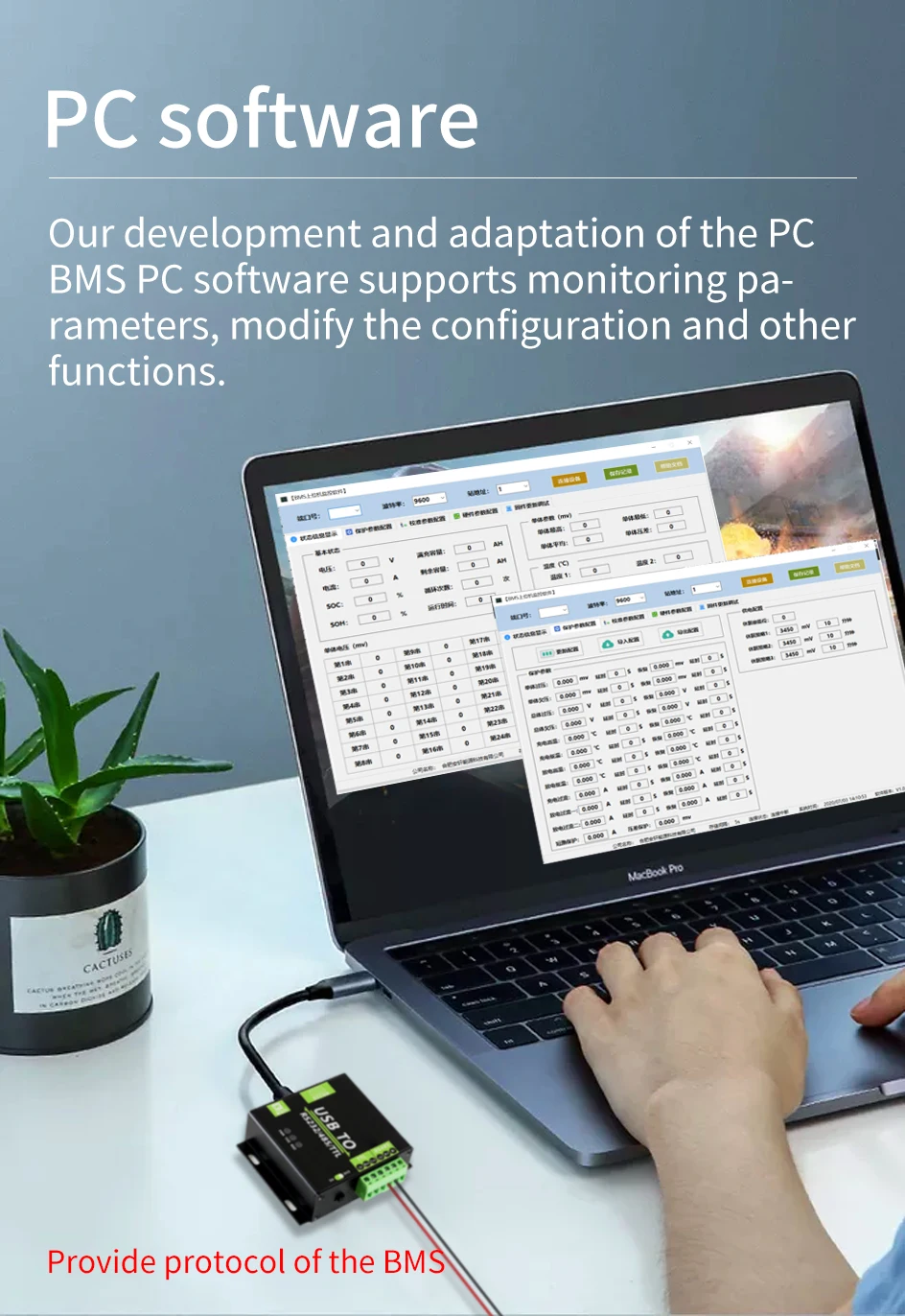

Программное обеспечение для ПК

Наша разработка и адаптация программного обеспечения PC BMS PC поддерживает параметры мониторинга, изменение конфигурации и другие функции. Примечание: он должен использоваться с модулем UART или RS485 к USB. Пожалуйста, свяжитесь с нами для покупки, если вам это нужно.

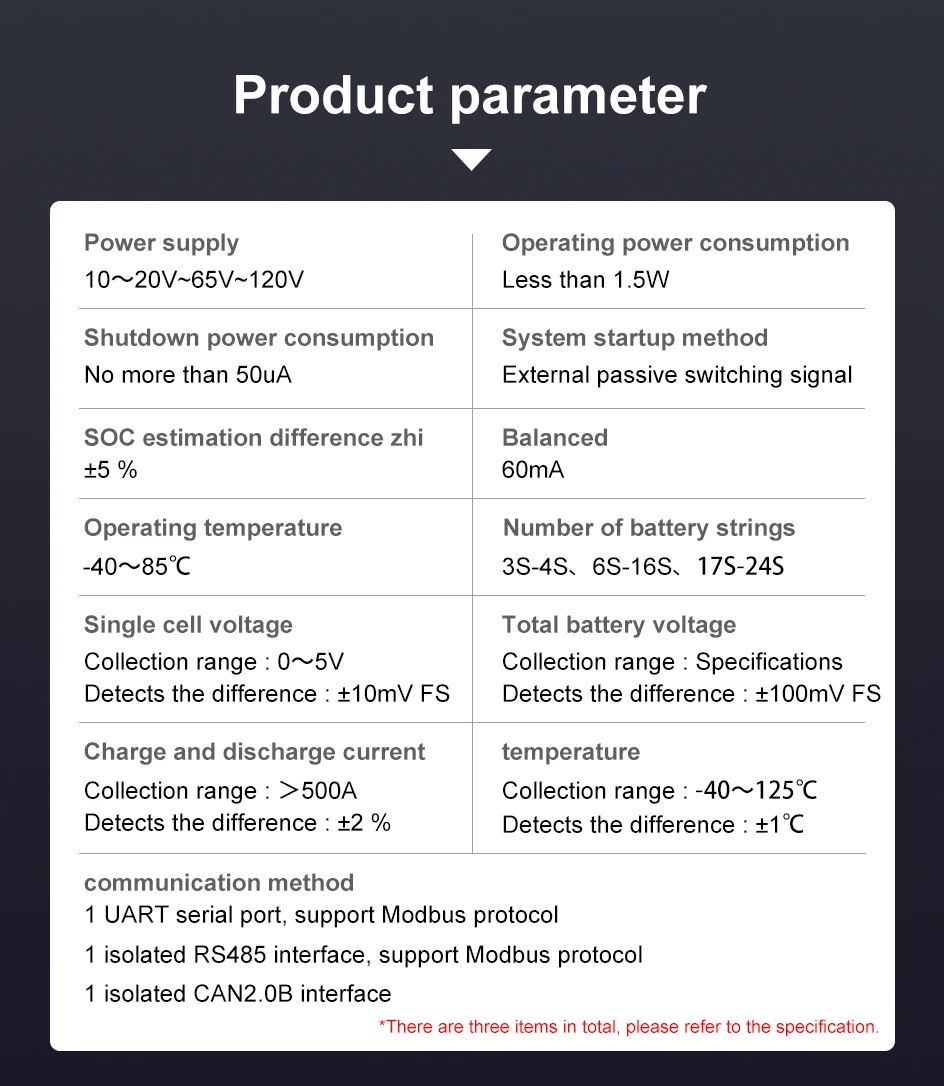

Параметры продукта

Источник питания: 10 ~ 20V ~ 65V ~ 120V

Потребляемая мощность сна: >50uA

Оценки SOC разница: ± 5%

Рабочая температура: -40 ~ 85 ℃

Сбалансированный: 60 мА

Диапазон сбора напряжения: 0 ~ 5 В

Обнаруживает разницу: ± 10 мВ FS

Общий диапазон напряжения батареи: 10 ~ 20V ~ 65V ~ 120V

Обнаруживает разницу: ± 100 мВ FS

Диапазон заряда и разряда: >500A

Обнаруживает разницу: ± 2%

Рабочая потребеление энергии: менее 1,5 W

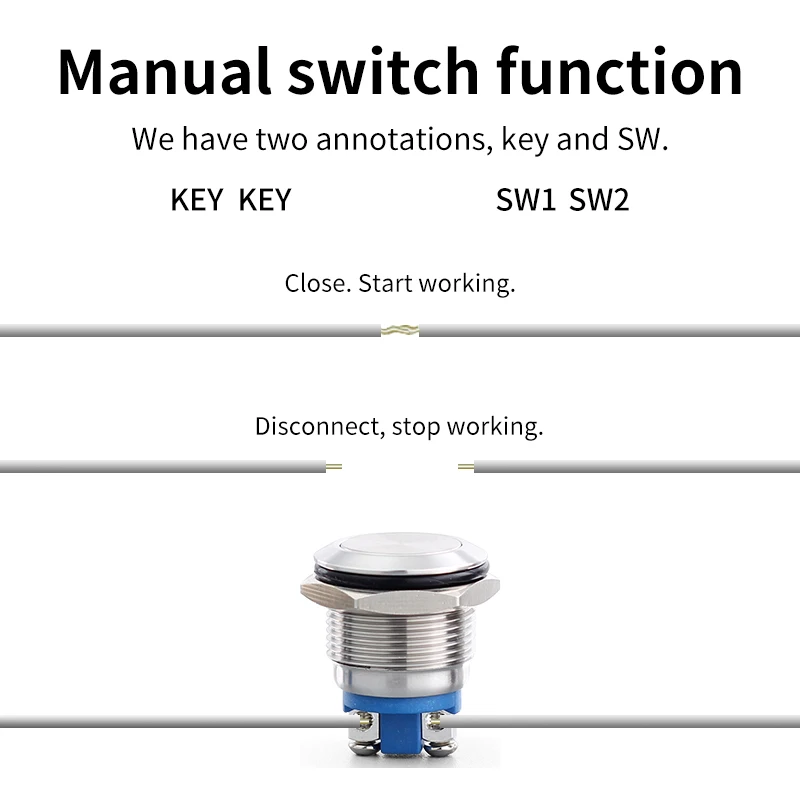

Метод запуска системы: внешний пассивный сигнал переключения

Диапазон температуры: -40 ~ 125 ℃

Обнаруживает разницу: ± 1 ℃

Метод связи:

1 UART серийный порт, поддержка протокола Modbus

1 изолированный интерфейс RS485, поддержка протокола Modbus

1 изолированный интерфейс CAN2.0B

* Всего три товара, пожалуйста, обратитесь к спецификации.

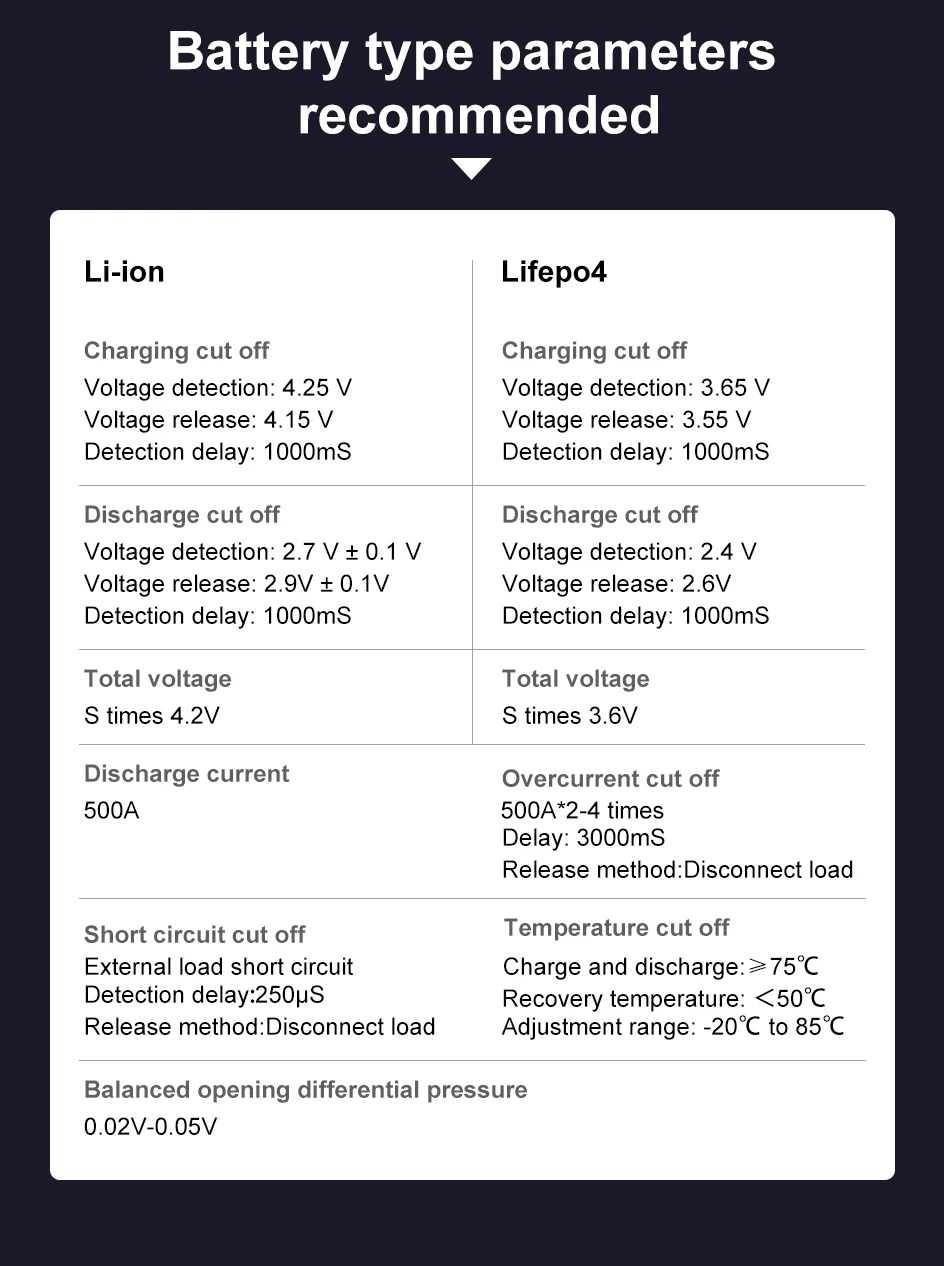

Рекомендуемые параметры

Литий-ионный аккумулятор

➤Charging отрезать

Обнаружение напряжения: 4,25 в

Напряжение: 4,15 В

Задержка обнаружения: 1000 мс

➤Discharge отрезать

Напряжение обнаружения: 2,7 V ± 0,1 V

Напряжение высвобождение аттрактанта: 2,9 V ± 0,1 V

Задержка обнаружения: 1000 мс

➤Charging напряжения

3S 4S 6S 7S 8S 9S 10S 11S 12S 13S

14S 15S 16S 20S 24S 28S 32S * 4,2 V

➤Discharge ток

500А

Lifepo4

➤Charging отрезать

Обнаружение напряжения: 3,65 в

Напряжение: 3,55 в

Задержка обнаружения: 1000 мс

➤Discharge отрезать

Напряжение обнаружения: 2,4 V

Напряжение высвобождение аттрактанта: 2,6 V

Задержка обнаружения: 1000 мс

➤Short цепи отрезать

Короткое замыкание внешней нагрузки

Задержка обнаружения: 250 мкс

Метод выпуска: Отключение нагрузки

Cut отключение перегрузки по току

500А × 2-4 раза

Задержка: 3000 мс

Метод выпуска: Отключение нагрузки

➤Balanced открытие дифференциального давления: 0,03 V-0,05 V

➤Temperature отрезать

Зарядка и разрядка: ≥ 75 ℃

Температура восстановления: <50 ℃

Диапазон регулировки: от-20 ℃ до 85 ℃

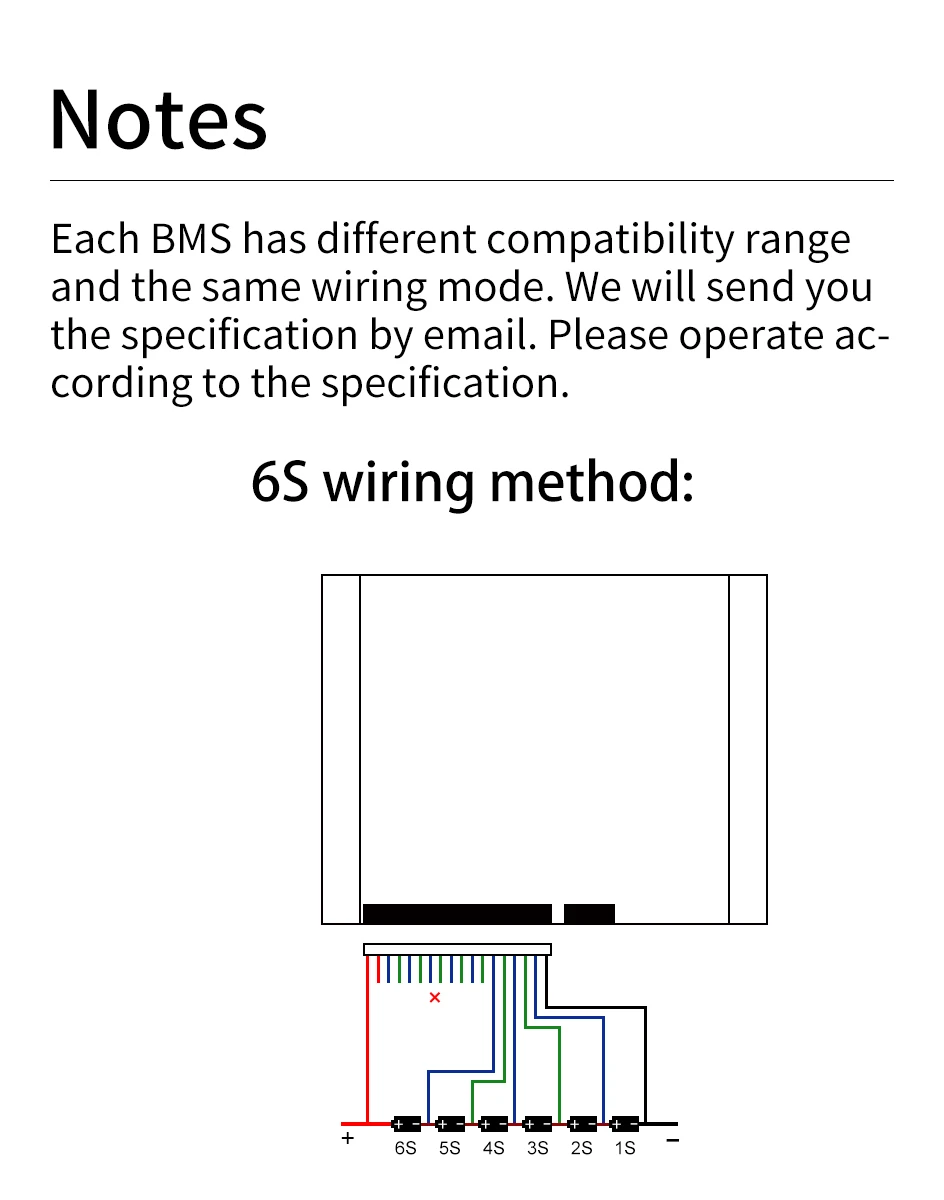

Примечания

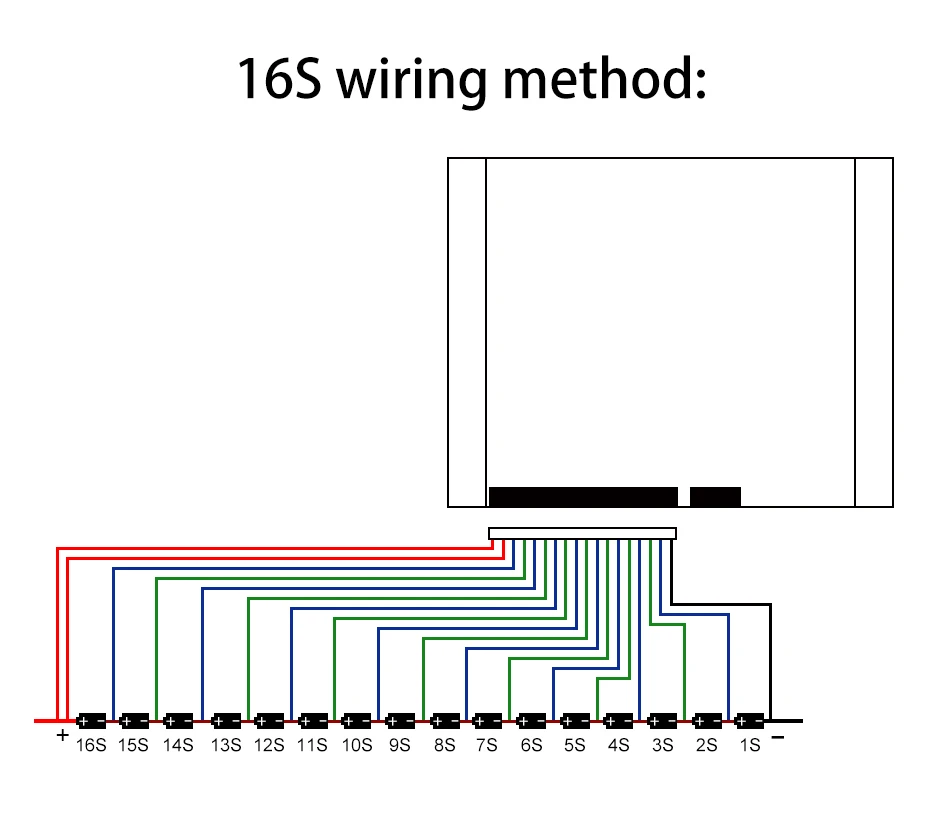

Каждый BMS имеет различный диапазон совместимости и одинаковый режим проводки. Мы отправим вам спецификацию по электронной почте. Пожалуйста, действуйте в соответствии со спецификацией.

Пожалуйста, свяжитесь с нами для получения дополнительной схемы.

Советы

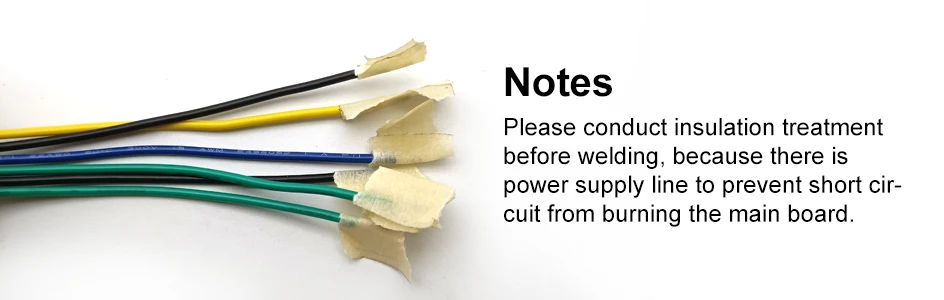

Пожалуйста, проводите обработку изоляции перед сваркой, потому что есть линия электропитания, чтобы предотвратить короткое замыкание от сжигания основной платы.

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Различные бренды батарей не могут быть смешаны. Хорошие батареи нельзя смешивать со старыми.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
