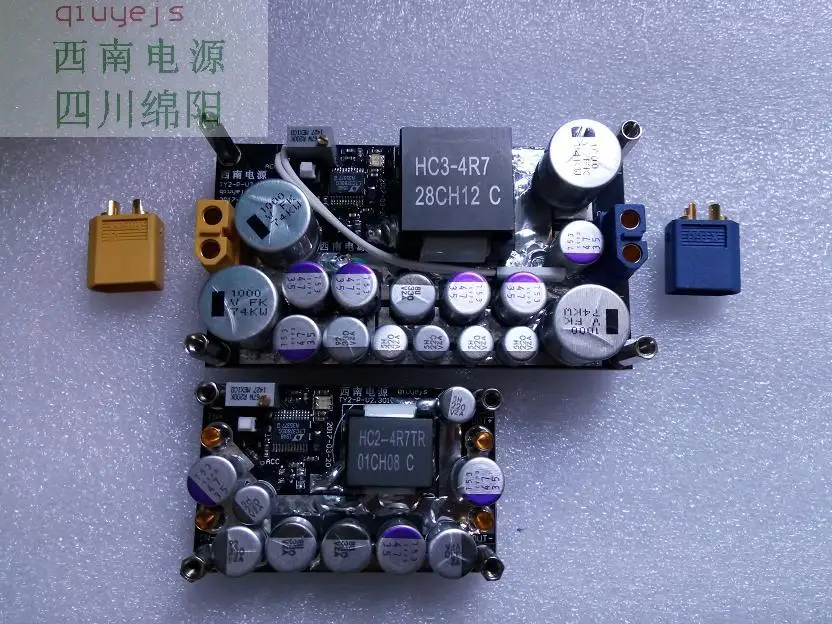

Широкий диапазон напряжения 30 А и высокая эффективность. LTC3780 Buck-boost Module

Широкий диапазон напряжения 30 А и высокая эффективность. LTC3780 Buck-boost Module

5-32VWide давление эффективный 12V 30AAdjustable выходВстроенное компьютерное радиоDC-DC LTC3780controlIC 260W и имеют более высокую эффективность

Плата может быть оснащена регулятором температуры, тепловым выключением

С портом дистанционного управления, включение и выключение с помощью пульта дистанционного управления

На boardltc3780питание обеспечивается внешней высокой температурой и широким сопротивлением напряжения, что обеспечивает контролируемую работу с более высокой температурой

Применяется дляВстроенные устройства для бортовой промышленностиАвтомобильное радио, бортовой компьютер, высокая мощность аудио, DC высокой мощности лампы для полевой эксплуатации, регулировка питания радиостанции и другого источника питания постоянного тока оборудования для полевой эксплуатации (широкий диапазон напряжения, высокий выходной ток, малое оборудование);

Он специально разработан для транспортных средств и ships12VOutput optimized30AVoltage вверх и вниз источник питания;Он также может использоваться как автомобильный компьютер, блок питания ноутбука, более высокая Выходная эффективность.

Более высокая эффективность в более широком диапазоне тока!

Для настройки индуктора recooperferrite, в более широком диапазоне тока, меньше температуры, более высокая эффективность при низком токе

Хорошая производительность! 0,1-2,5 wчрезвычайно низкое энергопотребление в режиме ожидания!(12Vinput,12VOutput time,standby power1Wabout,Обратите внимание, что при различных входах и выходах, различная мощность в режиме ожидания, она меняется, минимум может быть reached0.1W,highest2.5W)

5V-32VInput диапазон напряжения, пиковая мощность может reach300W;

5 вентиляторов, максимальная партия 120Вт, 6 в следующий по величине offer160W;

Низкое напряжение и высокая мощность использования, пожалуйста, сделайте хорошую работу рассеивания тепла!

Стандартная конфигурация 11только низкое внутреннее сопротивление powerMOSBoost мощность значительно увеличена, и уменьшить лихорадку, иметь достаточно мощных возможностей, не имитировать.

Из-за проблем с количеством материала, конкретного количества Sanyo полимерного электролиза и импортного электролиза большой емкости, модель и производитель должны быть подвержены фактическому продукту, изменения конфигурации подлежат гарантированной производительности.

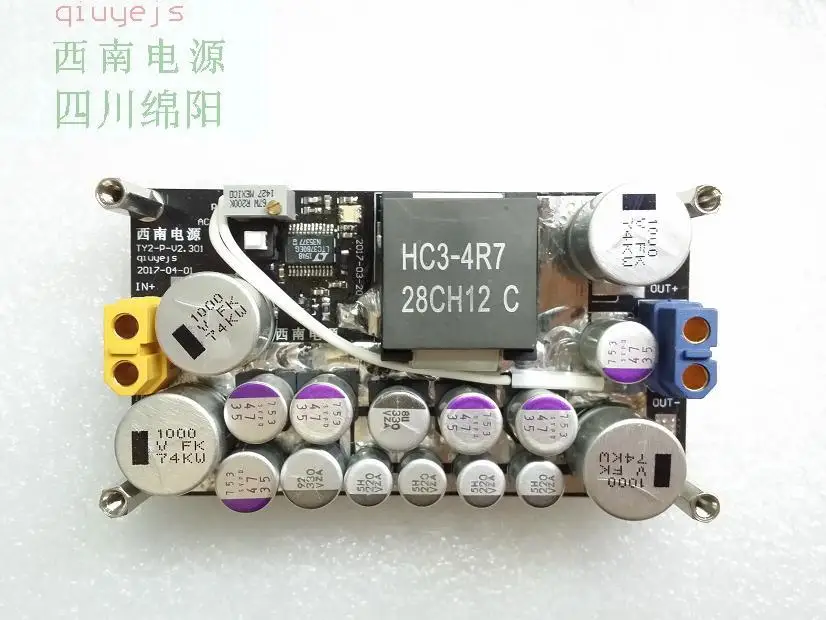

Используйте позолоченные клеммы, значительно уменьшающие сопротивление контактам, меньшую доску, общую длину доски 96 мм.

Step-down17A LTC3780Pressure подъема модуль постоянного тока-DCPower питания Входное напряжение: 5 в пост-32 в пост высокий efficiency98 % 。 соответствующие тесты для того, чтобы дополнить 。

Один индекс производительности:

1. С портом дистанционного управления, включение и выключение с помощью пульта дистанционного управления (управляемое напряжение is5-36 ВКЛ./ВЫКЛ., 0 вкл. Выкл.);

2. Диапазон входного напряжения: 5v---32в;

3. Диапазон выходного напряжения: фиксированный выход 12 В (Yes0.8 ---- 30 в регулируемое применение);

4. Диапазон выходного тока: 0 ---- 30A(40ALeft и правый старт по току защиты! Долгое время работы, пожалуйста, уменьшите to30afollaw, лихорадка в это время мала. Когда входное напряжение ниже, чем 8 в времени, пожалуйста, уменьшите мощность; Когда входной или выходной ток больше than5ATime, пожалуйста, используйте it2.5mm2вышеуказанные медные провода непосредственно подключены к входу и выходу, чтобы уменьшить потерю соединения.);

5. Выходная мощность: 360Wmax(as12V * 30A = 360 Вт, больше than80WOr, когда он установлен и используется в закрытом высокотемпературном небольшом пространстве, должен дать водорослитель и дополнительный радиатор, в противном случае, есть риск пожара);

6. Эффективность: высокий 98% (будет добавлен);

7.На boardltc3780питание обеспечивается внешней высокой температурой и широким сопротивлением напряжения, что обеспечивает контролируемую работу с более высокой температурой

8. С мягким выключателем, током only20uA;

9. Низкая мощность в режиме ожидания, при отсутствии нагрузки 0,1 --- 2 Вт (12Vinput,12VOutput time,standby power2Wabout);

10. Размер платы: 96 мм * 53 мм;

11. Толщина готовой продукции 25,5 мм;

12. Общая длина доски 96 мм.

Две функции защиты:

1. Защита от короткого замыкания;

2. Поверните выходной ток;

3. Во время выключения, выход и вход отключены;

4. Функция мягкого пуска;

5. Защита от перенапряжения;

6. Входная конфигурация 30afuse;

Конфигурация трех роскошных компонентов:

1. Мощность usageC3225 C4532Murata ortdklowesrбольшой емкости керамический конденсатор, x7rтермостойкость-55-+ 125 градусов;

2. Входной терминал, Sanyo полимерный электролиз на выходе + импортный миниатюрный электролиз, термостойкость Sanyo полимер 0-55-+ 125 градусов (каждый in105The пульсация тока составляет до a);

3. Для настройки индуктора recoperferrite, в более широком диапазоне тока, меньше лихорадки, более эффективно;

4. Точное регулирование напряжения потенциометра BI 67;

5. Оснащен мягким выключением, самоблокирующимся ключом, удобным выключением;

6. Все сопротивление составляет 1% точности, другие небольшие конденсаторы также muratax7rтехнические характеристики;

7. Вход, все выходы имеют 30agold Позолоченный разъем, он имеет очень низкое сопротивление и прост в установке.

Четыре приложения:

1. Мощное Обычное Оборудование, ноутбук, маленькое производство, PSPetc.;

2. Установите напряжение для зарядки аккумулятора (задний конец подключен к приложению батареи, подключите его к источнику питания outputSS34,SS56,MBRB1545, mbrb2515чтобы предотвратить обратную разрядку);

3. Электрическое оборудование, используемое в автомобиле (бортовой компьютер, автомобильное радио, автомобильное аудио, автомобильные лампы высокой мощности и т. д., широкий диапазон напряжения, высокий выходной ток, маленькое оборудование);

4. Может использоваться в качестве задней регулировки мощности солнечных панелей (до 98%);

5. Промышленный Блок питания управления, высокое напряжение для тестирования, источник питания высокого тока;

6. Как Встроенная система, встроенная в источник питания;

7. Солнечная энергия преобразования напряжения уличной лампы;

8. Преобразователь напряжения ветровой турбины;

9. Другие виды применения ------;
