Регулируемое напряжение постоянного тока 5В ~ 18Двигатель постоянного тока между, регулирование скорости вперед, регулирование обратной скорости, тормоз

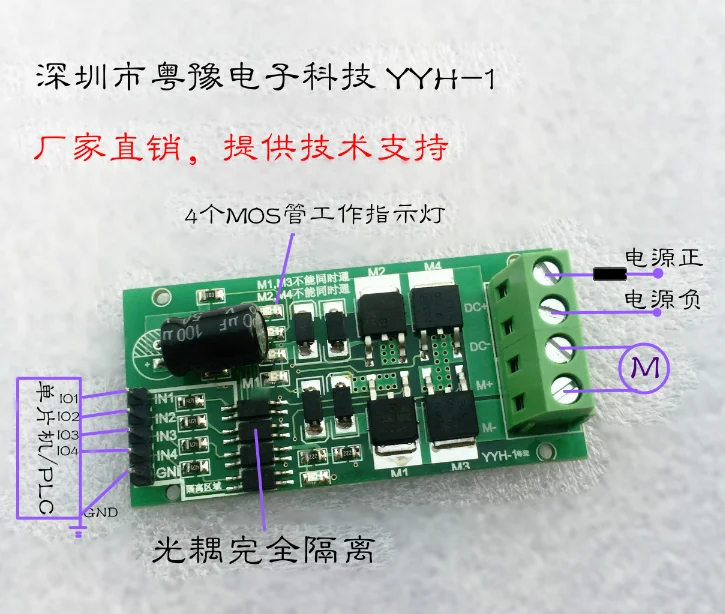

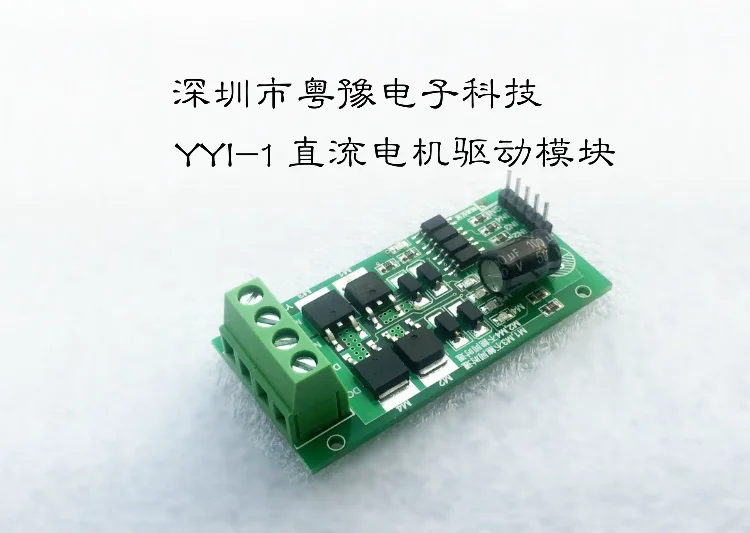

1: модель изделия: YYH-1

2: Входное напряжение: прямое5 В ~ 18V

3: Номинальный выходной ток: 2.5A, может keep2.5aconuous ток в течение

4: статический ток в режиме ожидания: only3MAabout

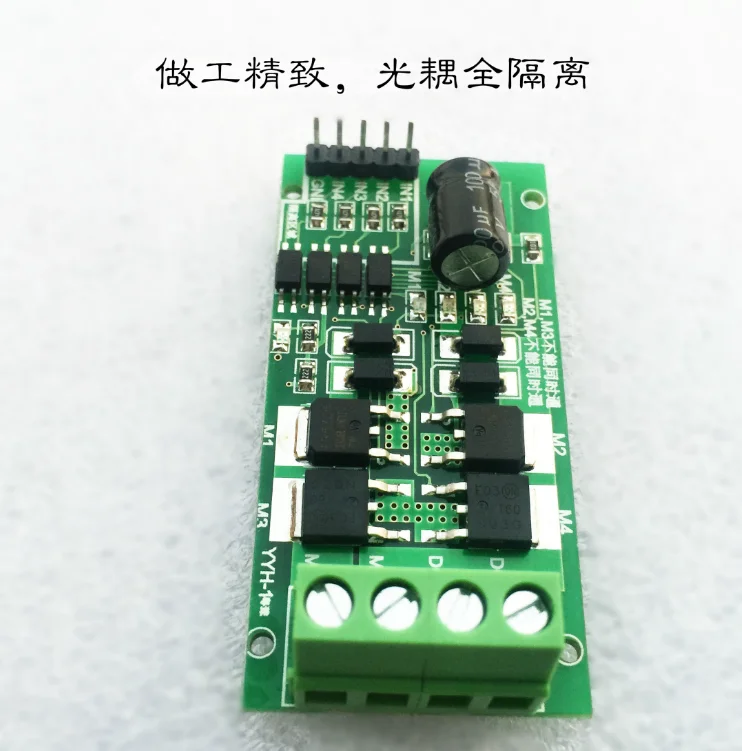

5: Тип сигнала:Управляемый сигнал управляется перфузионным током, поддерживает большинство микросхем микрокомпьютера прямого привода, оптопара полностью изолирована,ШИМПоддержка частоты сигнала в20 кГцВ пределах

6: Использование быстрых восстановительных диодов, предотвращает чрезмерную обратную индукцию электродвижущей силы от сжигания контрольной части в момент запуска двигателя

Вопросы, требующие внимания 1) Источник питания привода не должен быть подключен обратно, рекомендуется подключаться в серии на интерфейсе питания 10afuse, напряжение должно быть5 В ~ 18VМежду ними. Если напряжение превышает напряжение, питание может сжечь модуль привода. 2) рекомендуется, чтобы Номинальный выходной ток источника питания был в пределах номинального тока двигателя в 2 раза больше, во избежание того, что источник питания не может обеспечить необходимый ток для запуска двигателя, что приводит к падению напряжения питания, Так что напряжение источника питания не может достичь входного напряжения, необходимого драйверу, таким образом, модуль привода выполняет защиту от низкого напряжения и выключает выход, что приводит к остановке двигателя. 3) Интерфейс двигателя не должен быть коротким замыканием, в противном случае, Модуль привода может быть сгорел, рекомендуется подключить последовательно на двигателе interface10AFuse. 4) Драйвер должен быть подключен к двигателю перед включением, чтобы предотвратить случайное короткое замыкание от Сжигание модуля привода. 5) будьте осторожны, не мочите привод, не используйте компоненты короткого замыкания на приводной плате, не прикасайтесь к контактам и прокладкам компонентов на плате Рука.

'
