MAX98357 MAX98357A I2S 3 Вт Класс D усилитель прерывательный интерфейс DAC декодер |

MAX98357 MAX98357A I2S 3 Вт Класс D усилитель прерывательный интерфейс DAC декодер |

Описание:

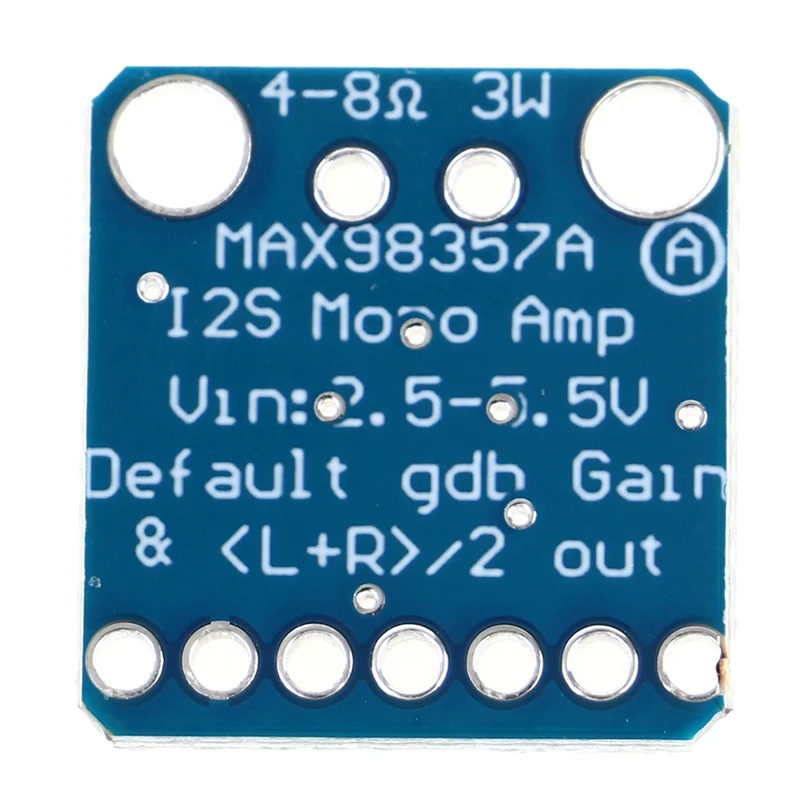

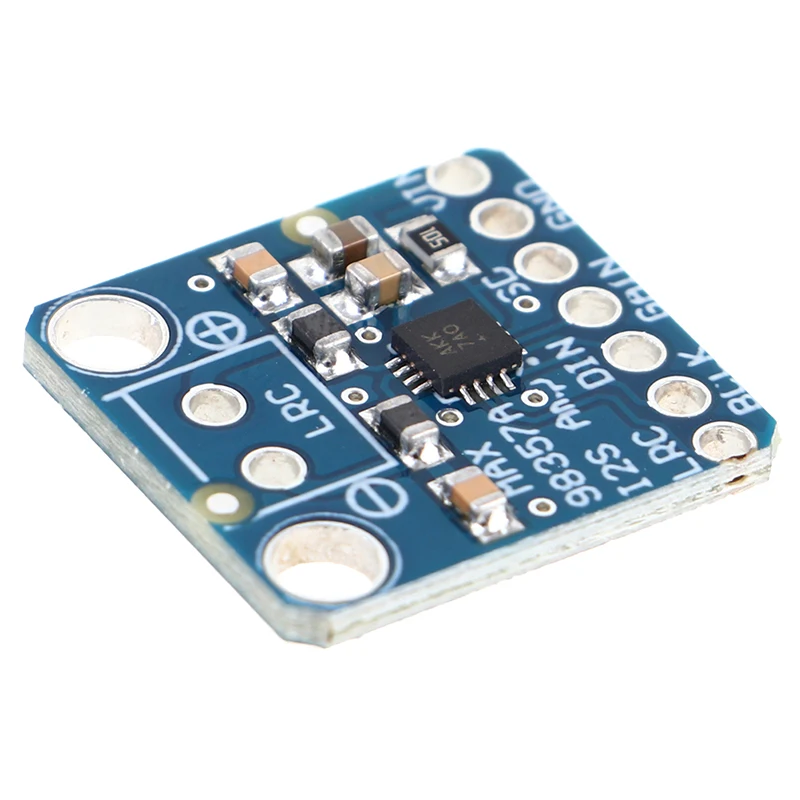

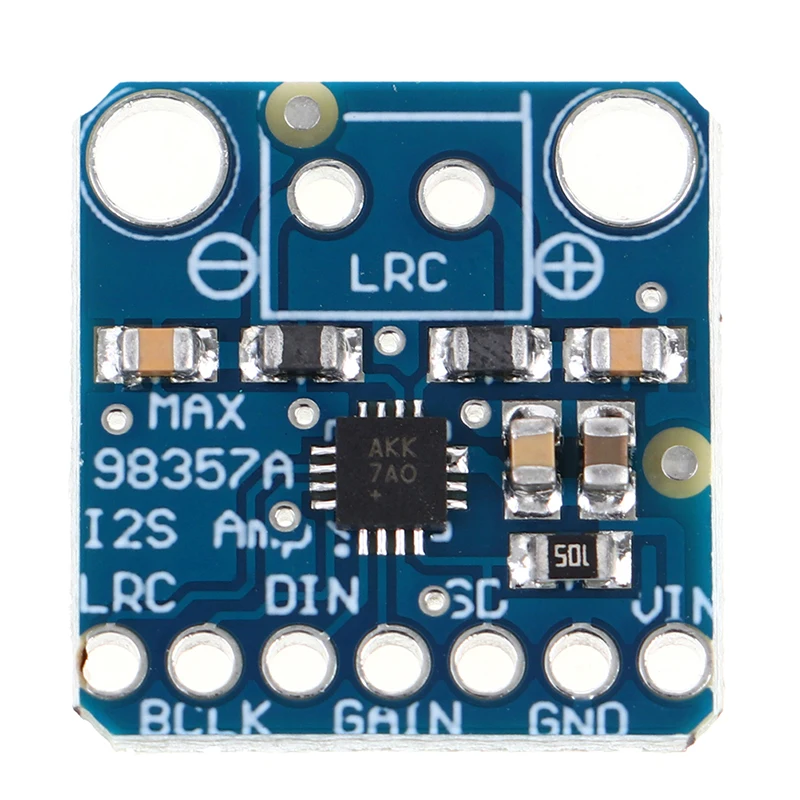

Плата цифрового аудио усилителя I2S подходит для Raspberry Pi. Принимает цифровое аудио через интерфейс I2S, преобразует его в аналоговый выходной сигнал и усиливает его для прямого подключения динамика. Он сочетает в себе I2S D / A конвертер с аудио усилителем на одной плате.
Небольшой стерео модуль усилителя удивительно мощный и позволяет непрерывно использовать изделие до 3,2 Вт на 4Ω Сопротивление динамиков. Усилитель класса D может быть работает при напряжении 2,7 V-5,5 V. Благодаря высокой эффективности усилителя модуль особенно подходит для мобильных устройств и проектов с питанием от аккумулятора.
В I2S аудио вход поддерживает 3,3 V 5V уровней. Коэффициент усиления можно установить на следующие значения с помощью входного сигнала усиления: 3 дБ, 6 дБ, 9 дБ, 12 дБ и 15 дБ
По умолчанию стерео сигналы (L + R) смешиваются для формирования выходного сигнала. Поведение может быть изменено с помощью резистора, так что только L или R выход.

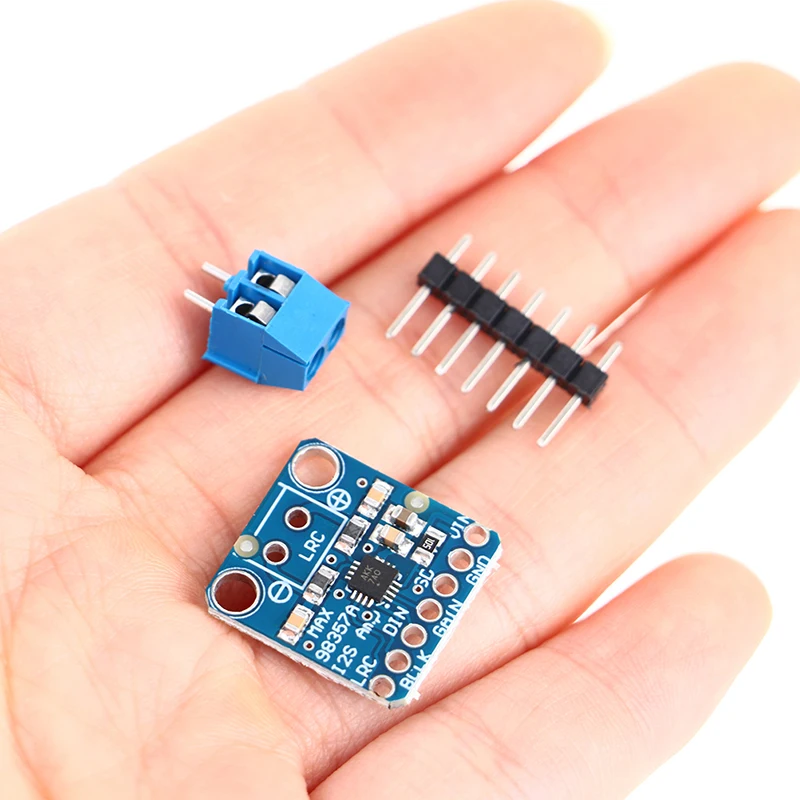

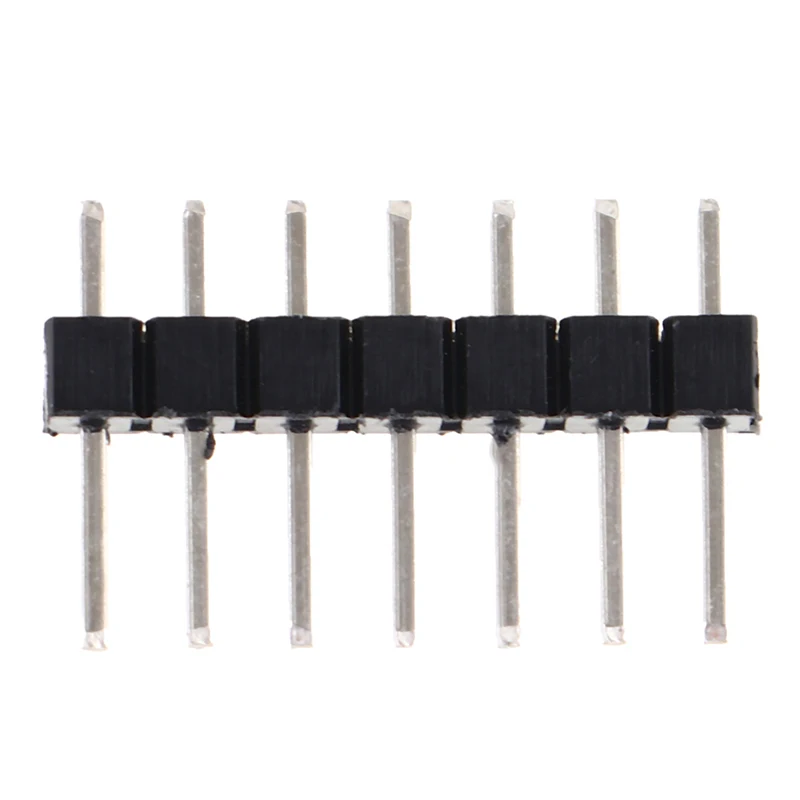

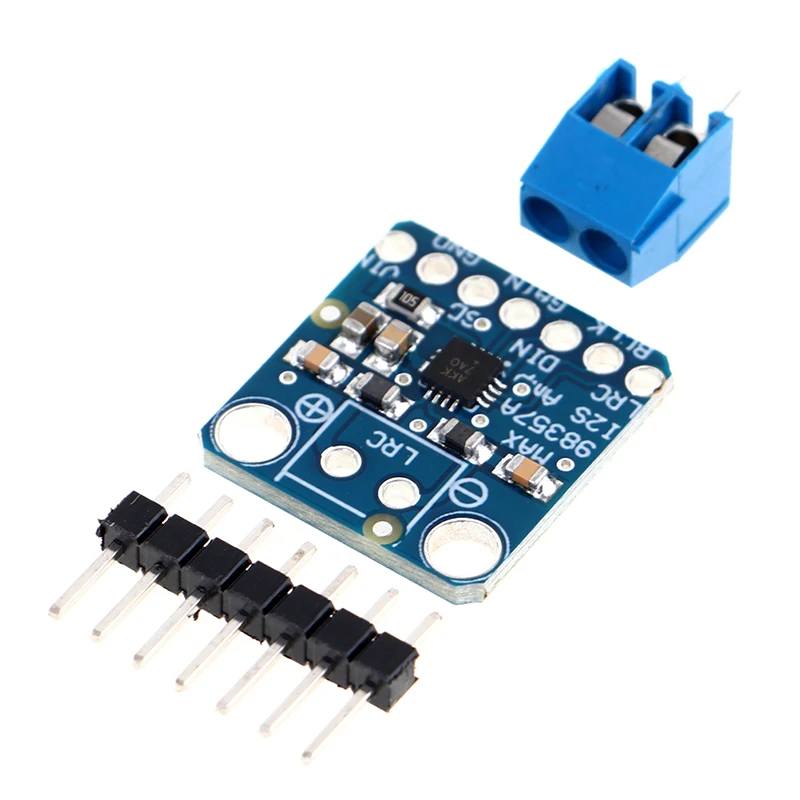

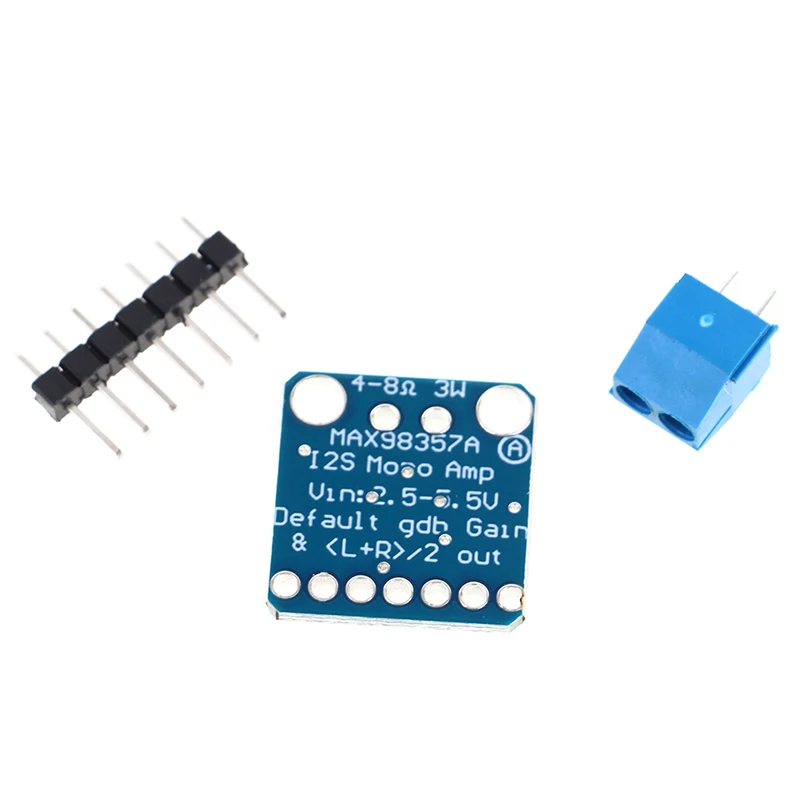

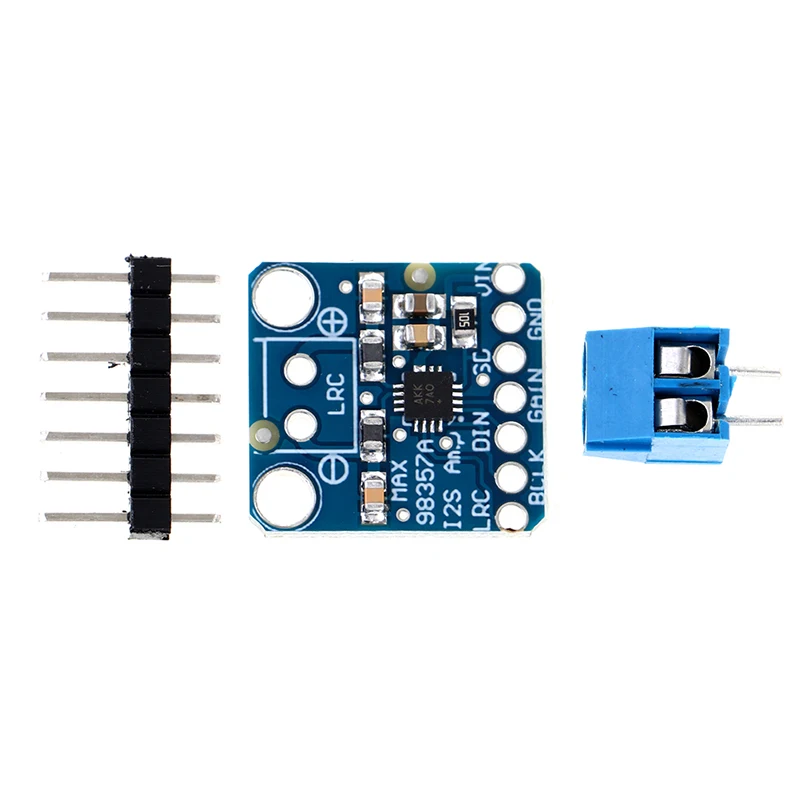

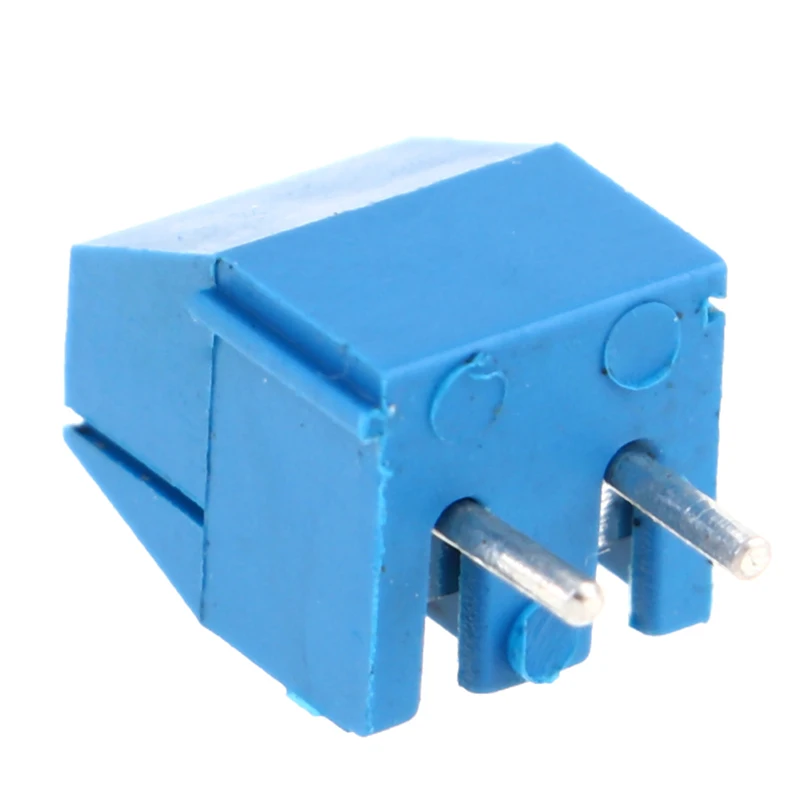

Модуль поставляется полностью собранным и протестированным. В комплект поставки входят в штыревой разъём и 2-контактный терминал, который вы можете припоя по запросу. Динамик, Raspberry Pi, T-Cobbler, провод и макет не включены.
Характеристика:
3,2 Вт Выход при температуре не выше 10% полный коэффициент гармоник, 4 Ω сопротивление колонки и 5 V источника питания
2,7-5,5 V рабочее напряжение
77 дБ PSR при 1 кГц
Выбор прибыли: 3 дБ, 6 дБ, 9 дБ, 12 дБ, 15 дБ

Посылка включает в себя:

1 шт. * модуль аудио усилителя
