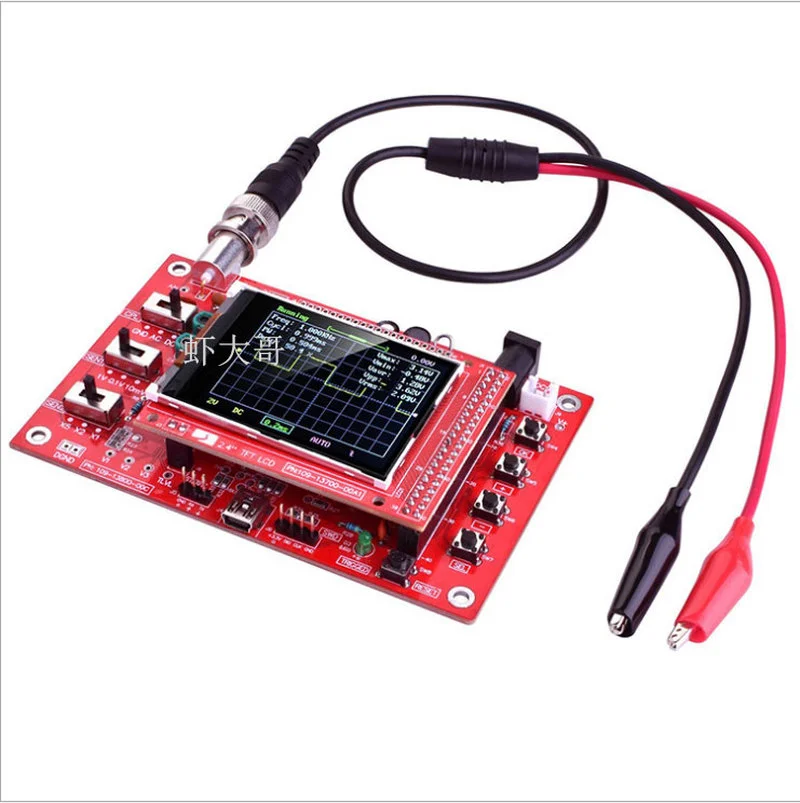

Осциллограф DSO138 набор для самостоятельной сборки Обучающий осциллограф STM32 с

Осциллограф DSO138 набор для самостоятельной сборки Обучающий осциллограф STM32 с

Инструкции и другие материалы на китайском языке:
http:/szjiesheng.cn/cpzl
Улучшение функции продукта:
Шум осциллографа снижен.
Добавлена функция сохранения формы волны, и форма волны не будет потеряна после выключения.
Добавлена функция обнаружения короткого замыкания и открытого замыкания, которая может помочь сборщику найти ошибки сварки и повысить уровень успеха сборки.
Добавлена функция идентификации контроллера TFT.
2,4-дюймовый TFT цветной экран
Микрокомпьютер с одним чипом STM
Индивидуальный электронный комплект для студентов
Последние улучшения! Dso138 осциллограф может непосредственно отображать различные параметры формы волны, включая частоту, цикл, ширину импульса, рабочий цикл, максимальное значение, минимальное значение, среднее значение, пиковое-пиковое значение и эффективное значение. Очень полезно интуитивно понять характеристики формы волны, и отображаемое эффективное значение-это истинное эффективное значение, которое не зависит от формы волны.
Dso138 особенности производственного комплекта осциллографа:
Для обучения электронному производству полные и подробные материалы, включая схему цепи, руководство по производству, инструкции по использованию, методы устранения неполадок и т. д., с высоким уровнем успеха.

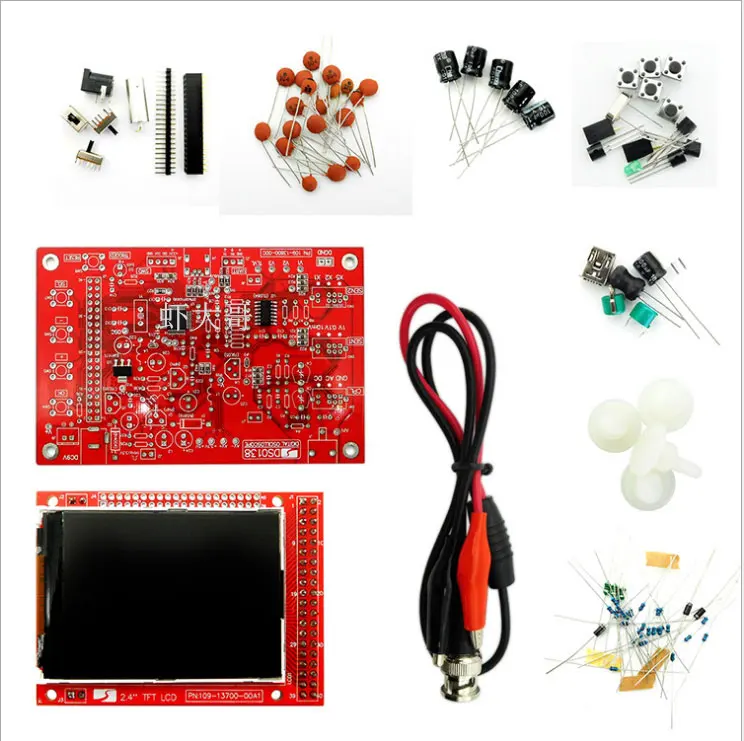

Различные типы компонентов подходят для студентов для проведения идентификации компонентов, внутрикомпонентной сварки и обучения сварочным компонентам.
Студенты могут получить практический инструмент во время изготовления, который может эффективно наблюдать и измерять сигнал сигнала во многих случаях, таких как аудио, синхронизация видео, низкочастотный импульсный источник питания, инфракрасный прием и передача, для повышения заинтересованности в обучении и улучшения эффекта обучения.
В набор входит принимает arm # Cortex-M3 процессор (stm32f103c8) и включает в себя 2,4-дюймовый цветной tft-дисплей, который может использоваться в качестве рукоятки развития тестовая плата.
Схема проста и надежна, и цена низкая
Dso138 характеристика индекс:
Максимальная частота дискретизации в реальном времени: 1msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0 - 200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (прогрессивный на 1-2-5)
Вертикальное смещение регулируется с индикацией
Входное сопротивление: 1 м Ω
Максимальное входное напряжение: 50vpp (1:1 зонд), 400vpp (10:1 зонд)
Режим соединения включает в себя DC / AC / GND
Горизонтальный диапазон времени: 10 μ S / div - 50s / div (шаг за шагом 1-2-5)
С автоматическим, обычным и одним триггером, удобно снимать мгновенный сигнал
Это может быть вызвано ростом или падением края
Положение уровня триггера регулируется с индикацией
Сигнал перед запуском может наблюдаться (отрицательная задержка)
Дисплей формы волны может быть заморожен в любое время (функция удержания)
Оснащен 1 кГц/3,3 V квадратный тест волн источника сигнала
С цифровым дисплеем параметров формы волны, параметры, которые могут быть отображены включают: частоту, цикл, ширину импульса, рабочий цикл, максимальное значение, минимальное значение, среднее значение, пиковое-пиковое значение и эффективное значение
Сохраните/вызовите форму волны, и форма выключения не исчезнет
Как включить/выключить отображение параметров формы волны: Поместите курсор в исходное положение времени и удерживайте кнопку [OK].
Метод сохранения формы волны: Нажмите [sel] и [+] одновременно.
Метод вызова сохраненной формы сигнала: Нажмите [sel] и [-] одновременно.
Способ входа в тестовый режим: Нажмите и удерживайте [OK], а затем нажмите [reset]. Если светодиодный индикатор быстро мигает, это означает, что в Pb или PC порту микрокомпьютера с одним чипом есть короткое замыкание (эти порты включают соединение с ЖК-дисплеем), который необходимо узнать и удалить; Если вы видите, что светодиодный индикатор мигает в течение примерно 4 секунд, Вы можете использовать вольтметр, чтобы найти возможную открытую цепь в соединительной линии, связанной с портом MCU. Пожалуйста, обратитесь к руководству для конкретного метода

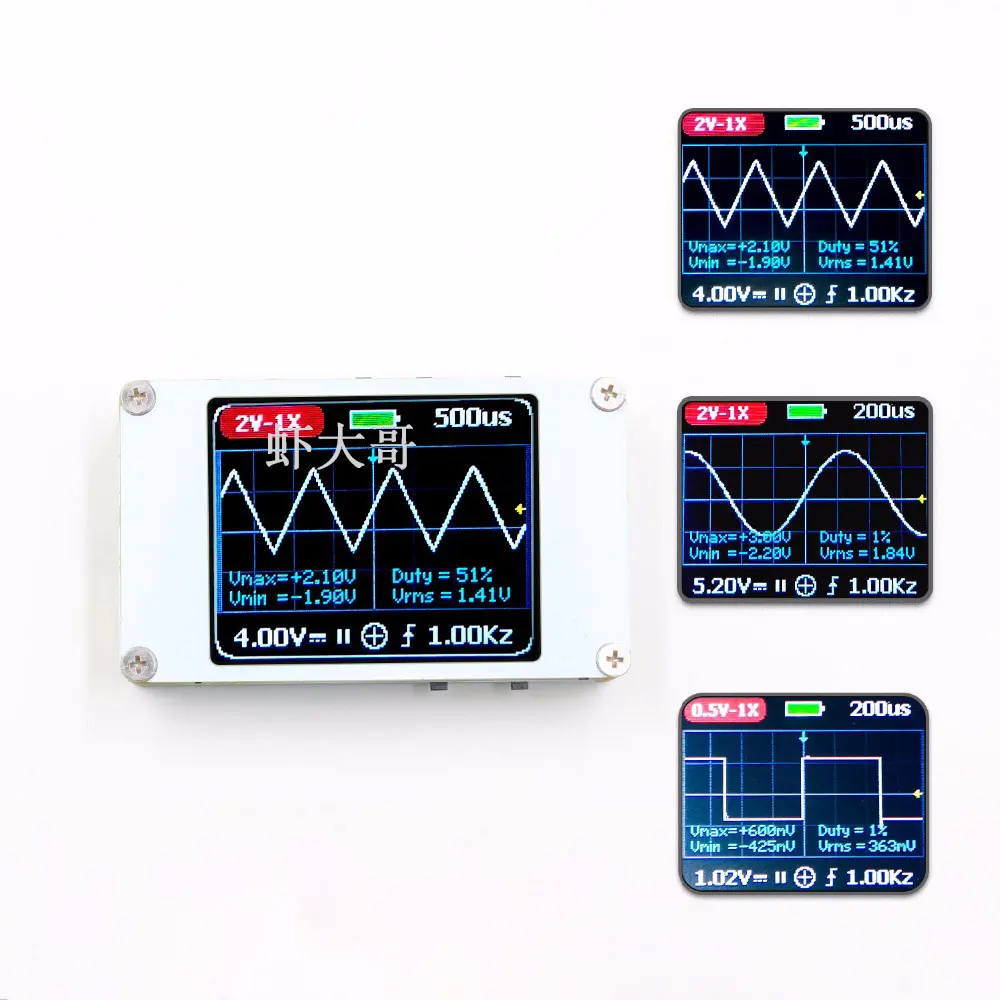

Индекс характеристики Dso150:
Максимальная частота дискретизации в реальном времени: 1msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0 - 200 кГц
Вертикальная чувствительность: 5 мВ/див-20 в/див (прогрессивный на 1-2-5)
Вертикальное смещение регулируется с индикацией
Входное сопротивление: 1 м Ω
Максимальное входное напряжение: 50vpp (1:1 зонд), 400vpp (10:1 зонд)
Режим соединения включает в себя DC / AC / GND
Горизонтальный диапазон времени: 10 μ S / div - 50s / div (шаг за шагом 1-2-5)
С автоматическим, обычным и одним триггером, удобно снимать мгновенный сигнал
Это может быть вызвано ростом или падением края
Положение уровня триггера регулируется с индикацией
Сигнал перед запуском может наблюдаться (отрицательная задержка)
Дисплей формы волны может быть заморожен в любое время (функция удержания)
Оснащен 1 кГц/3,3 V квадратный тест волн источника сигнала
С цифровым дисплеем параметров формы волны, параметры, которые могут быть отображены включают: частоту, цикл, ширину импульса, рабочий цикл, максимальное значение, минимальное значение, среднее значение, пиковое-пиковое значение и эффективное значение
Сохраните/вызовите форму волны, и форма выключения не исчезнет
Dso138 особенности производственного комплекта осциллографа:
Для обучения электронному производству полные и подробные материалы, включая схему цепи, руководство по производству, инструкции по использованию, методы устранения неполадок и т. д., с высоким уровнем успеха.
Различные типы компонентов подходят для студентов для проведения идентификации компонентов, внутрикомпонентной сварки и обучения сварочным компонентам.
Студенты могут получить практический инструмент во время изготовления, который может эффективно наблюдать и измерять сигнал сигнала во многих случаях, таких как аудио, синхронизация видео, низкочастотный импульсный источник питания, инфракрасный прием и передача, для повышения заинтересованности в обучении и улучшения эффекта обучения.
В набор входит принимает arm Cortex-M3 процессор (stm32f103c8) и включает в себя 2,4-дюймовый цветной tft-дисплей, который может использоваться в качестве рукоятки развития тестовая плата.
Предоставьте исходную программу. Друзья со способностями могут осуществлять вторичное развитие на основе набора. Например, он может быть изменен на милливольтметр, регистратор данных и так далее.
Схема проста и надежна, и цена низкая
Характерный индекс:
Да, высокая частота дискретизации в реальном времени: 1msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0 - 200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (прогрессивный на 1-2-5)
Вертикальное смещение регулируется с индикацией
Входное сопротивление: 1 м Ω
Да, высокое входное напряжение: 50vpp (1:1 зонд), 400vpp (10:1 зонд)
Режим соединения включает в себя DC / AC / GND
Горизонтальный диапазон времени: 10 μ S / div - 50s / div (шаг за шагом 1-2-5)
С автоматическим, обычным и одним триггером, удобно снимать мгновенный сигнал
Это может быть вызвано ростом или падением края
Положение уровня триггера регулируется с индикацией
Сигнал перед запуском может наблюдаться (отрицательная задержка)
Дисплей формы волны может быть заморожен в любое время (функция удержания)
Оснащен 1 кГц/3,3 V квадратный тест волн источника сигнала
