Примечание:

1, этот модуль подходит для радиоприемников или передатчиков с локальной схемой осциллятора. Не подходит для радиоприемников DSP без локального осциллятора!

2. Этот модуль в настоящее время поддерживает только отображение частоты и не поддерживает функцию часов.

Описание:

Этот модуль представляет собой классический модуль схемы отображения частоты, с помощью SC3610D привода, без подсветки платы, готовый модуль, просто включите питание, сварка провода от плавника до местного осциллятора цепи передатчика или радио для отображения рабочей частоты. Удобнее в использовании. Удобно добавлять частотный дисплей к радио или передатчику, что является первым выбором для любителей радио, чтобы сделать Частотные метры!

Особенности:

Рабочее напряжение:DC 1,8 V-3,3 V (Макс 3,3 V)

Диапазон отображения частоты:

AM:0,5-30 МГц

Промежуточная частота:455 кГц;

FM:11-150 МГц, для FM, дополнительная Промежуточная частота 10,7 МГц (отключение IFsel) или 70 кГц (короткое соединение IFsel)

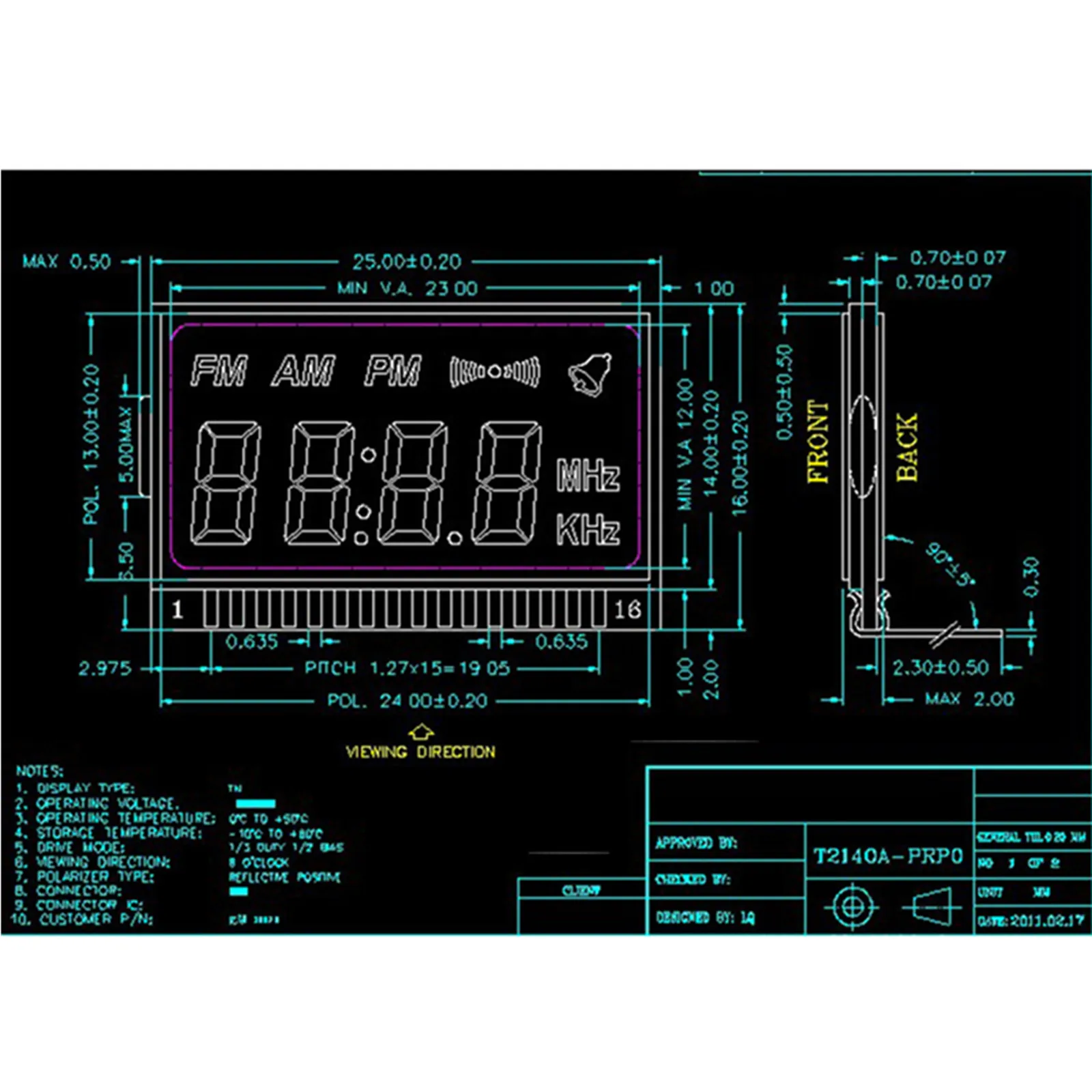

Размеры:25 мм x 24 мм x 5 мм

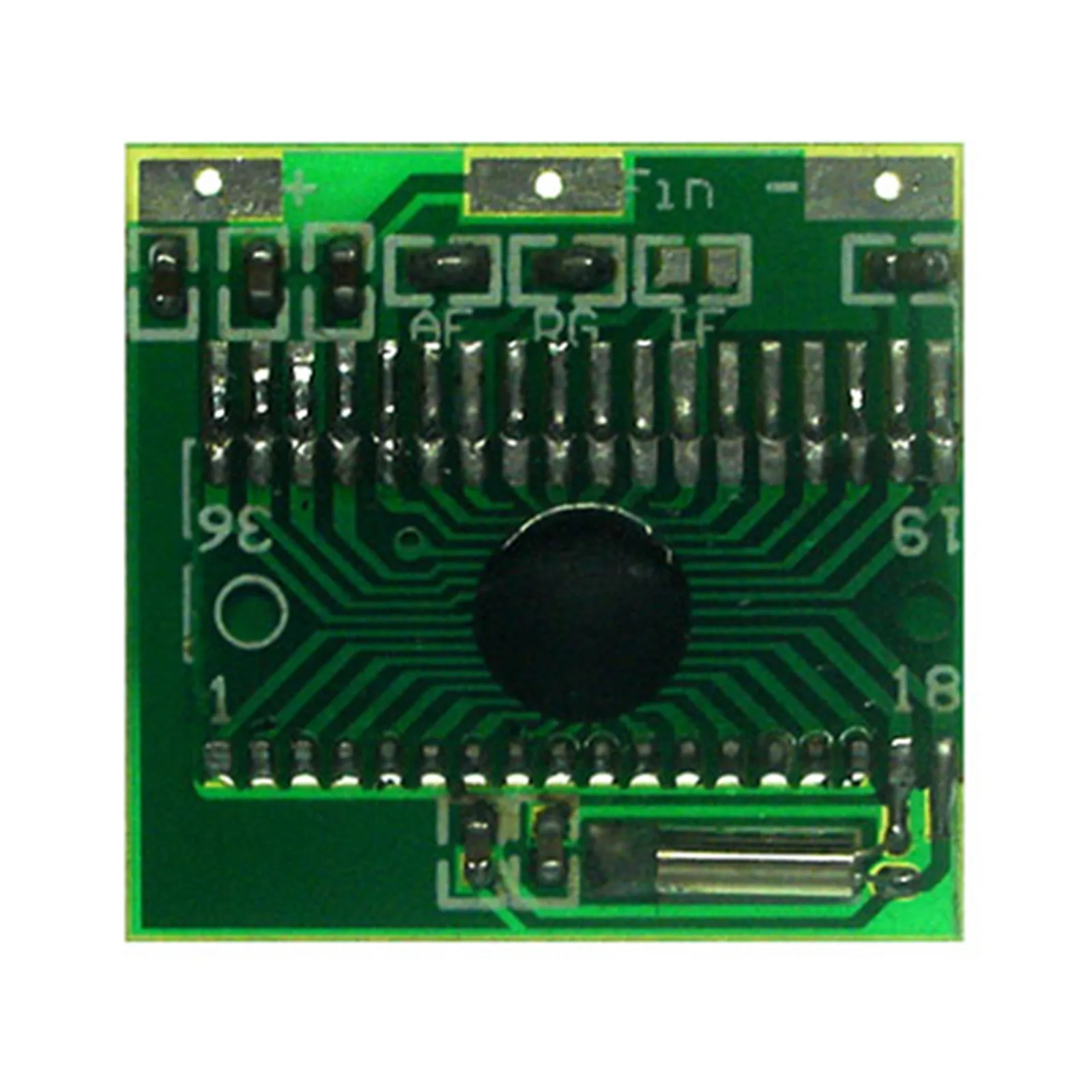

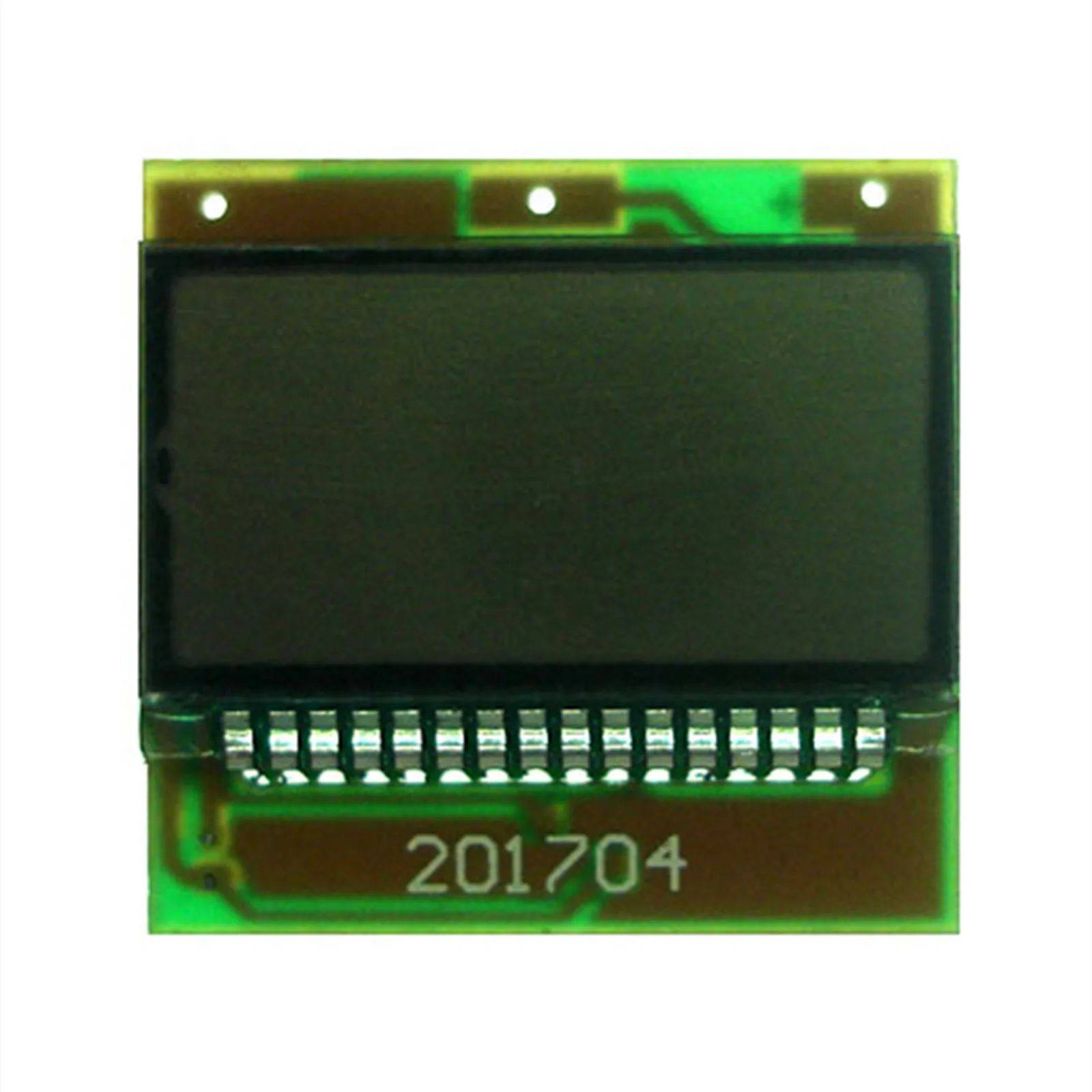

Контактная функция инструкции:

1, + прокладка,Источника питания положительный полюс, не может превышать 3,3 V, в противном случае он может сгореть, не используйте модуль для зарядки аккумулятора.

2, -накладка,Блок питания отрицательного полюса.

3. Плавник,Внешний осцилляционный входной сигнал, плата имеет свой собственный измеренный входной Соединительный конденсатор, нет необходимости подключаться внешне. Когда используется для отображения частоты передатчика, он обычно подключается к выходу локального осциллятора или вторичному выходу усиления передатчика. В этот чехол, защита от короткого замыкания в том случае, если выбрать промежуточной частоты 70 кГц, AF или RG коротка в зависимости от потребностей, обратитесь к следующему адресу. Отображаемая частота имеет погрешность около 0,1 МГц с указанием фактического частота передачи; При использовании для радиочастотного дисплея, то, как правило, подключенный к гетеродин выходной радио или АФК ПИН-кода, И частота дисплея является точной.

4. Джемпер AF,Выбор AM/FM, короткое замыкание --- модуль работает в режиме отображения FM, отключен --- модуль работает в режиме отображения AM.

5, джемпер RG,При работе в режиме FM, коротком RG, отображении частотного диапазона: 11-150 МГц; Отключение RG, отображение частотного диапазона: 11-99,99 МГц. При работе в режиме AM, защита от короткого замыкания RG, дисплей Диапазон частот: 0,5 МГц-29,99 МГц, отключите RG, дисплей Диапазон частот: 500 кГц-9999 кГц.

6, если джемпер,Выбор промежуточной частоты FM, короткое замыкание для промежуточной частоты 70 кГц fm-радио (например, TDA7021, TDA7088 и т. д.), отключено --- для FM, если 10,7 МГц (например, CXA1691, CXA1238 и так далее).

Упаковочный лист:

1 шт. x модуль радиочастотного ЖК-дисплея SC3610D
