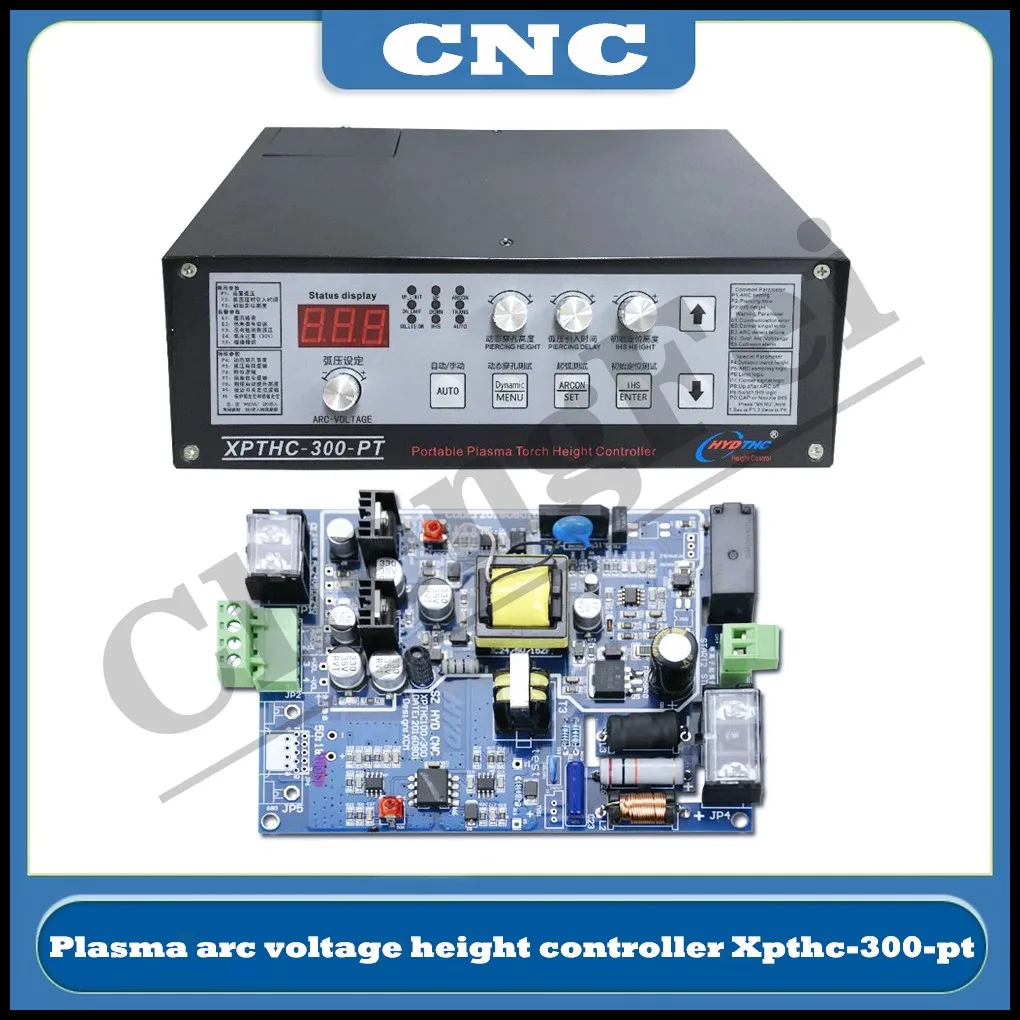

HYD Arc напряжение THC XPTHC-300-PT для портативного плазменного резака

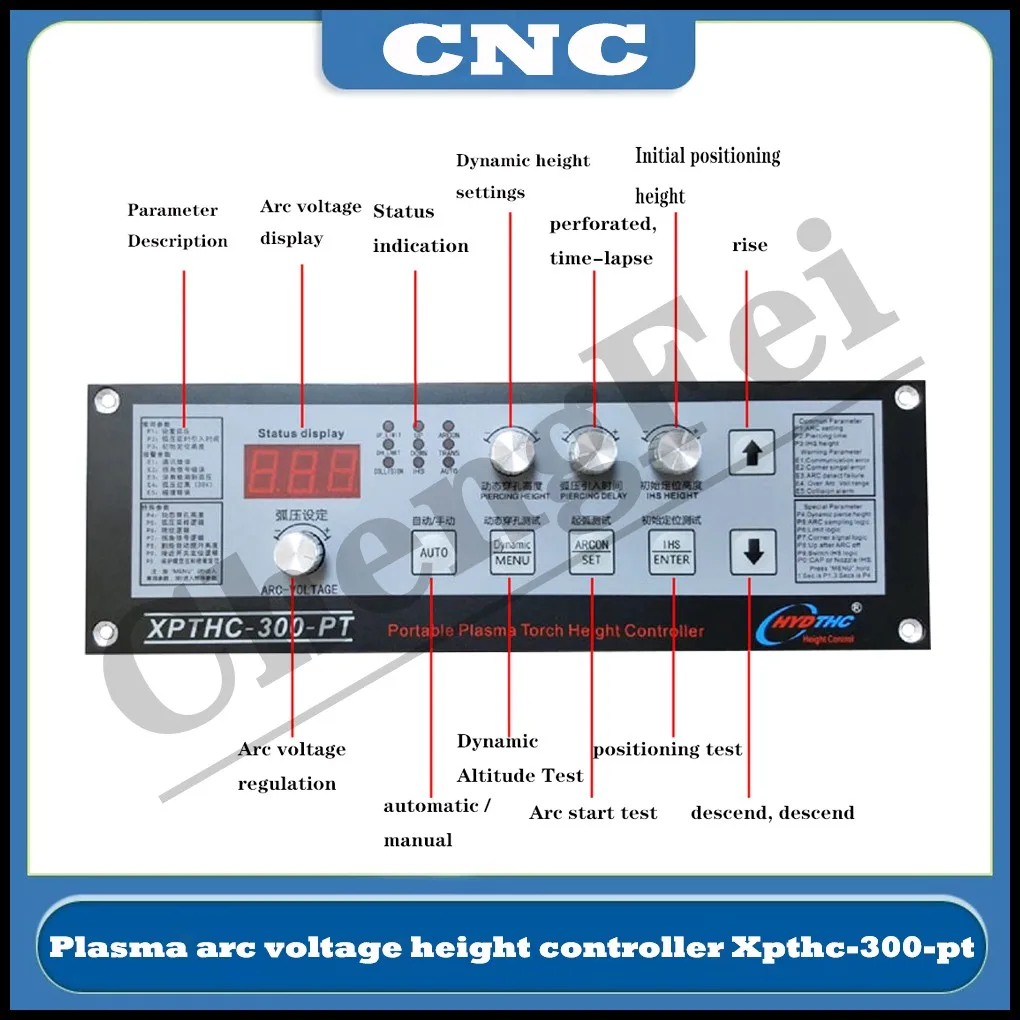

Основные функции XPTHC-300-PT

Автоматическое определение первоначальной высоты (IHS), двухскоростной IHS: когда XPTHC-300-PT имеет автоматический IHS, он использует двухскоростные IHS. Он автоматически вычисляет задержку быстрого падения в соответствии с задержкой подъема, установленной параметром P8, а затем переключается на замедление. После обнаружения сигнала позиционирования фонарь быстро поднимется и завершит IHS. Двухскоростной IHS обеспечивает лучшую защиту фонарь и улучшенную точность позиционирования. Когда параметр P8 меньше 6, двухскоростная IHS отменяется. Датчик приближения его XPTHC-300-PT использует Бесконтактный переключатель NPN, когда он работает нормально, выключатель находится в контактном состоянии. Бесконтактные переключатели также могут быть заменены контактными переключателями. В любом состоянии XPTHC-300-PT будет контролировать фонарь в положении IHS, когда фонарь свяжется с платой и схема обнаружения работает. Для этого способа работы расстояние между фонарь и плита может быть Комплект «IHS высота ". Если переключатель приближения выключен, THC будет контролировать фонарь, чтобы быстро расти, пока он не достигнет верхнего предела, и будет сигнал столкновения в то же время. Бесконтактный выключатель с функцией предотвращения столкновений. Стопорные крышки IHS с использованием стопорных крышек IHS требует плазмы с металлическими крышками. Во время процесса IHS триггер сигнала основан на фонарь pad. После того, как THC получит сигнал, он будет управлять фонарь до положения IHS. Эта функция должна быть выбрана Пользователем при заказе.

Установите Напряжение дуги и фактическую функцию мониторинга напряжения дуги: перед ударом дуги на дисплее отображается заданное Напряжение дуги. После отправки сигнала arcing и обнаружения сигнала arcing дисплей показывает фактическое напряжение в соответствии с задержкой перфорации.

Завершите автоматическое поднятие режущего фонарь: Когда контроллер с ЧПУ выключает режущий сигнал, THC будет контролировать время подъема режущего фонарь (настройка параметров P8) чтобы защитить фонарь для резки, включите выход (выход перфорированной пластины), когда фонарь для резки на холостом ходу: Установите кнопку «высота нарезки» Чтобы установить время задержки перфорации и задержать выход этого сигнала. Сигнал обнаруживается путем обнаружения наличия дугового сигнала, а выходной сигнал-релейный переключатель. Выход с помощью гнезда CNC PIN6 и PIN8. PIN8 is COM. Автоматическая работа: после того, как контроллер CNC отправляет сигнал для начала резки, THC автоматически завершает IHS ---- Запуск дуги ---- Обнаружение дуги ---- задержка перфорации ---- перфорация завершена. После того, как контроллер CNC получит сигнал о завершении перфорации, он будет управлять машиной, чтобы начать резку до конца резки. Функция предотвращения столкновений режущего фонарь: мы разработали схему касания с функцией предотвращения столкновений. В автоматическом или ручном режиме управления THC автоматически поднимает фонарь до высоты IHS, когда фонарь коснется заготовки. Таким образом, с XPTHC-300-PT, пользователю не нужно беспокоиться о столкновении с головой фонарь даже в режиме ручного управления.

Меры предосторожности в отношении безопасности и установки:

Перед использованием этого продукта Обязательно прочитайте руководство по эксплуатации этого контроллера высоты, чтобы избежать ошибок в установке или эксплуатации

Причиняет ненужные потери. Специальное примечание: напряжение источника питания этого контроллера высоты AC24V \ DC24V источник питания!

Непрофессионалы или неуполномоченные лица не могут открыть контроллер высоты для осмотра и обслуживания;

Не открывайте произвольно регулируемый резистор, запечатанный винтовым клеем, чтобы отрегулировать его;

Когда вы не используете, пожалуйста, выключите питание этого контроллера высоты вовремя.

Не кладите жидкость на контроллер высоты, чтобы не войти в контроллер высоты.

Обратите внимание на предотвращение пыли, не допускайте попадания металлической пыли и т. д. в контроллер высоты.

При обращении, пожалуйста, обращайтесь с осторожностью, чтобы избежать повреждения.

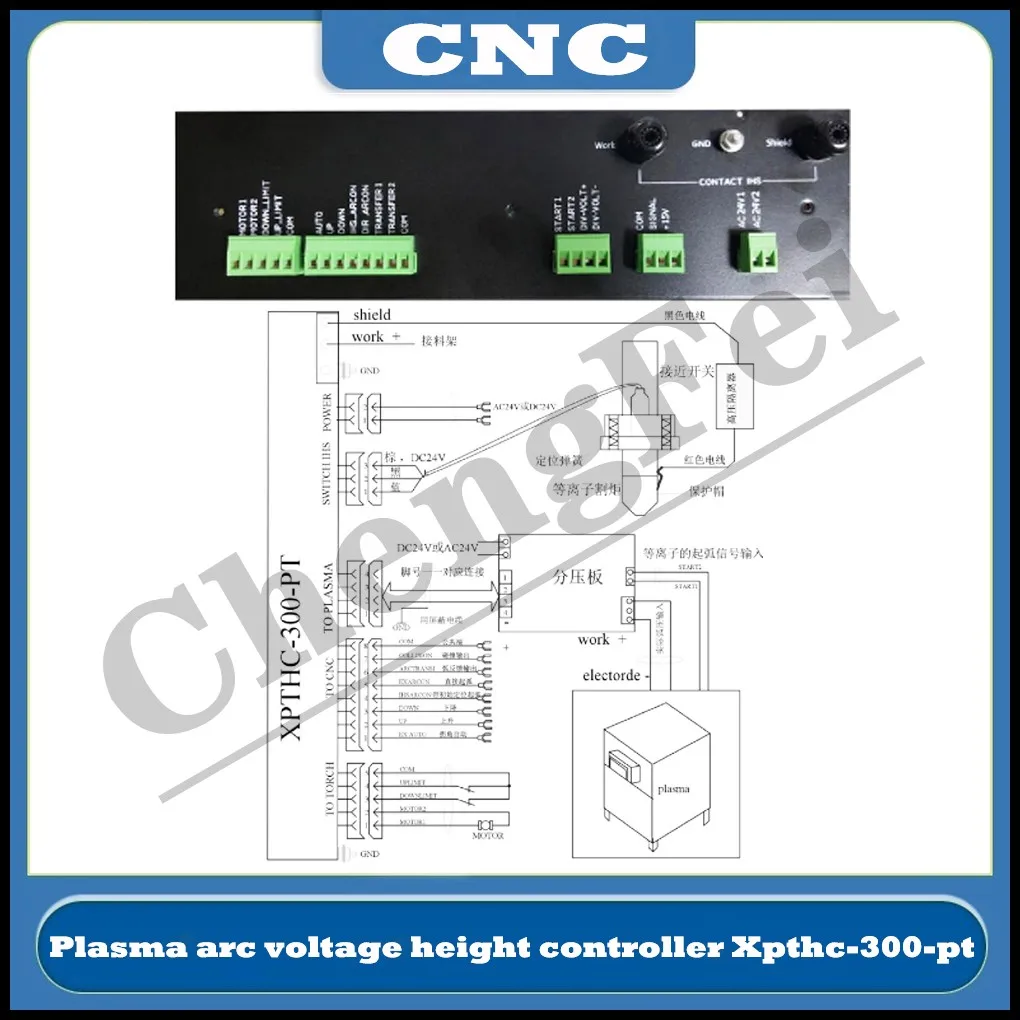

Положение заземления контроллера высоты должно быть хорошо заземлено, а Сопротивление заземления меньше или равно 1 Ом.

В соответствии с используемым методом позиционирования Установите правильный метод позиционирования контроллера высоты.

Восходящие и нисходящие направления на панели контроллера высоты должны соответствовать подъемнику.

Напряжение дуги плазмы должно быть подключено к разделительной плите напряжения или распределительной пластины напряжения, а кабель плазменного анода должен быть подключен к заготовке

Начальное позиционирование контактного типа защитной крышки может осуществляться только с верхней стороны.

Пожалуйста, не устанавливайте контроллер высоты в месте источника тепла, Нормальная рабочая температура контроллера высоты составляет-10 ℃ ~ 60 ℃. Принять соответствующие защитные меры в условиях высокой температуры, влажности, пыли или коррозионных газов.

Основные параметры

Рабочий Источник питания: DC20-36VorAC24V ± 10%, 50 Гц/60 Гц.

Адаптер двигателя: DC24V DC мотор.

Режим привода: ШИМ (режим модуляции ширины импульса).

Выходной ток: 1A-4A, максимальная мощность 100 Вт.

Рабочая температура: контроллер высоты-10 ℃ 60 ℃.

Метод первоначального позиционирования: подключение к этому методу позиционирования переключателя и (опционально) метод позиционирования контактного контакта с защитным колпачком.

Режим работы: Обнаружение напряжения дуги, прокол полного выхода.

Коэффициент делителя: 100:1, может быть изменен в соответствии с требованиями пользователя.

Точность управления: заданное Напряжение дуги и фактическое напряжение дуги составляют ± 1 В ± 3 в, что связано с подъемным механизмом пользователя и исходным напряжением двигателя.

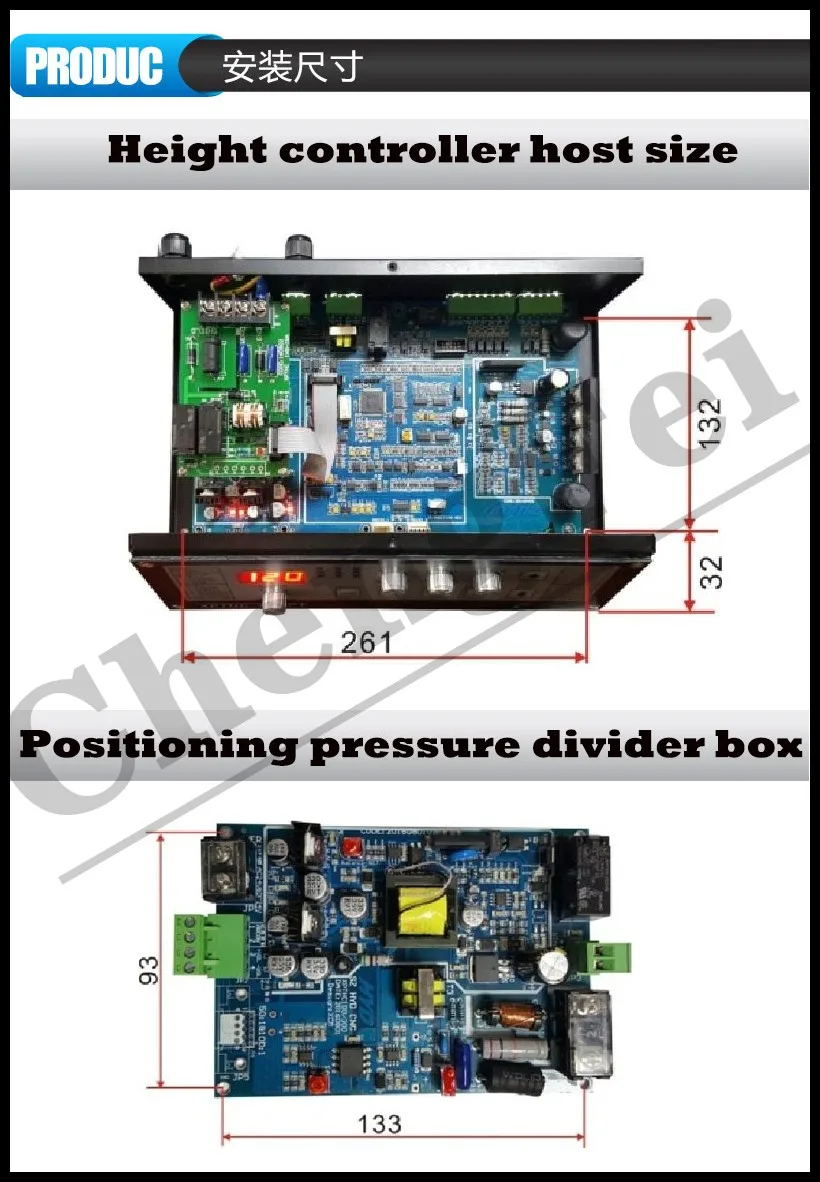

Размеры: Длина X Ширина X Высота: 272mmX225mmX80mm.

Фонарь скорость подъема: 800 мм/мин ∽ 3000 мм/мин (просьа связаться оплаты инспекции поставщику (в том случае, если скорость превышает указанный скорости).

Набор arc Диапазон напряжения: 30V ∽ 250V, который может быть изменен в соответствии с различными приложениями.

Режим защиты от перегрузки: PWM регулировка ширины импульса, защита от перегрузки по току.

Максимальная скорость отслеживания резки: 6000 мм/мин (зависит от исходного напряжения пользователя, скорости и настроек чувствительности подъемного корпуса).
