Бесплатная доставка. плата для объединения модулей PoE IP камеры системы

Бесплатная доставка. плата для объединения модулей PoE IP камеры системы

Пожалуйста, обратите внимание: этот пункт для POE функции IP-камеры. Если вам нужно POE Функция камеры, вы можете приобрести это вместе с наш IP-камера. Сколько функцией POE IP-камеры, вы нужно, сколько шт этот модуль POE вам нужно купить.

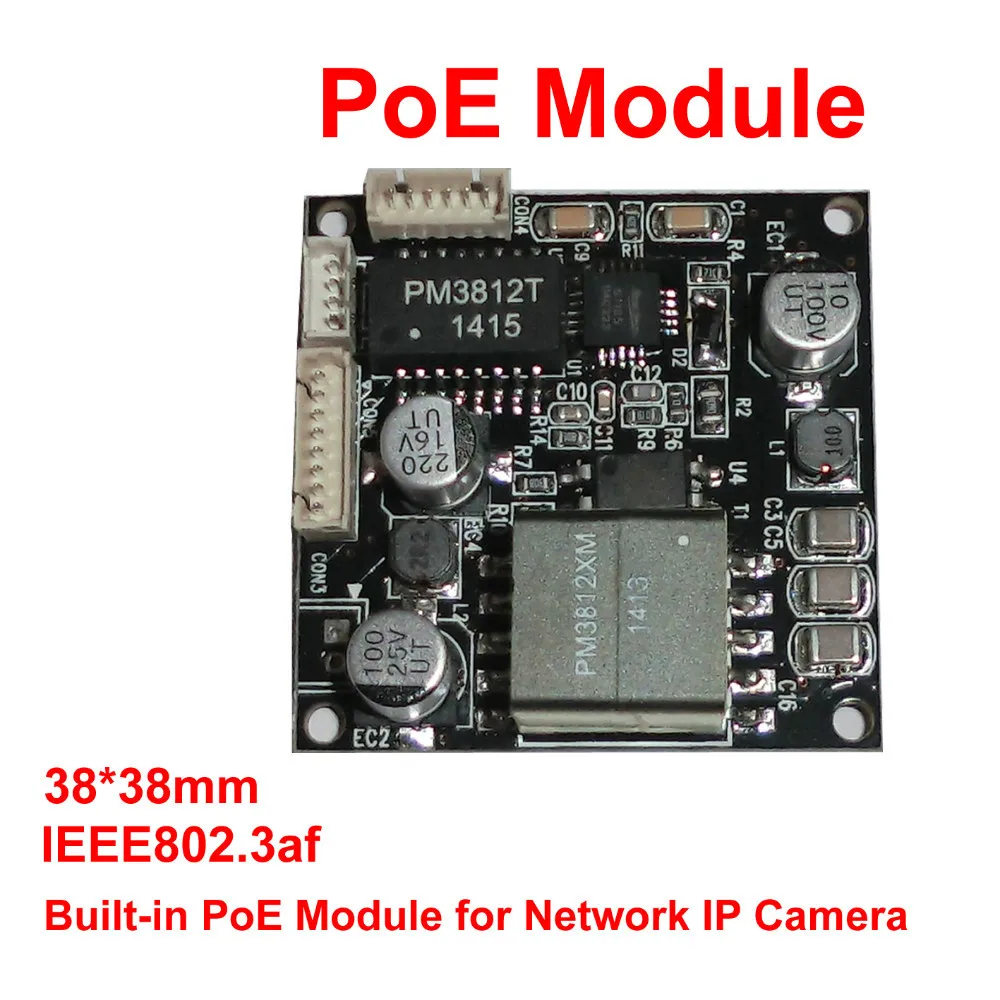

Бесплатная доставка модуль POE совета безопасности CCTV сети IP камер через Ethernet 12 В 1A Выход IEEE802.3af уступчивый

1. IEEE802.3af уступчивый

2. Поддержка конца службы (1,2 +/3,6-) И середине службы (4,5 +/7,8-) два режима питания

3. Последние akros AS1138 дизайн, поддержка молнии, очень стабильный

4. Размер: 38 мм * 38 мм

5. Защита от короткого замыкания

6. 1500 В изоляции (вход выход)

7. 12 В, 1A выход питания

8. Простой интеграции-подключи и играй

9. Низкая пульсация выходного сигнала и шум

10. Рабочая температура:-25 градусов до 75 градусов

HK-PoEM-02 предназначен как блок питания, которые могут быть легко добавлены для существующей камеры конструкций. HK-PoEM-1 это автономный модуль для обеспечения питания к IP-камеры. Питания через Ethernet (PoE) может обеспечить непрерывную подачу питания для камеры через сетевой кабель, этот продукт размещается внутри камеры, он помогает экономия затрат и пространство для покупателя Принципиальная схема.

Он предназначен для экстракт Питание от обычных витая пара кабель Ethernet категории 5, в соответствии с IEEE 802.3af питание через Ethernet (poe) стандарта.

Подпись и цепи управления обеспечивает POE Совместимость подпись и классификация требуется мощность Sourcing оборудования (pse) перед нанесением до 15 Вт питания порт.

Это обеспечивает класс 0 подпись. DC/DC преобразователь работает более широкий диапазон входного напряжения и обеспечивает регулируемый В постоянного тока выходной. DC/DC преобразователь также имеет встроенный короткого замыкания Защита выхода. Есть обеспечение предоставления внешней DC12V назад-вход, который используется для питания узла камеры, когда POE нет на вход кабель кат.

Нет.

Спецификация

Символ

Мин.

Типичные

Макс.

Единиц

1

Входное напряжение

VIN

37

48

57

V

2

Выходное напряжение

+ В постоянного тока

11.9

12

12.1

V

3

Выходной ток

PWR

1

1.08

A

4

Напряжение изоляции

ISO

1.48

1.5

1.52

Кв

5

Температура хранения

TJ

-40

25

120

Градусов

6

Рабочая температура

Tstg

-25

25

75

Градусов

Примечание:

Типичное рабочее температура 25 градусов ,

Электрические нагрузка не может пройти 950mA (в том числе ик-вырезать)

Спецификация тестирование на основе 48 Vpower и только для справки.

Определение интерфейса:

Ps: P1 IP Модуль камеры

P2 и P3 ip-камера хвост линии

P1: POE выход

1

GND

2

VDD 12 В +

3

Через линии

4

Через линии B

5

Сигнальная линия 1

6

Сигнальная линия 2

7

Сигнальная линия 3

8

Сигнальная линия 6

P2: Хвост линия линейный вход сигнала

1

Через линии

2

Через линии B

3

Сигнальная линия 1

4

Сигнальная линия 2

5

Сигнальная линия 3

6

Сигнальная линия 6

P3: Хвост 12 В вход

1

Хвост линии RJ 4,5 линии

2

Хвост линии RJ 7,8 линии

3

Хвост линия GND

4

Хвост линии VDD 12 В +

P2Tail линии заказ (справа налево 1-6):

Индикатор, индикатор, зеленый, белый зеленый, синий, белый синий

P3 хвост линии заказ (справа налево 1-4):

Хвост линия (4,5), хвост линия (7,8), черный, красный

Примечание:

P3 (1,2) используется для середине пролета (4,5/7,8) режим питания, если хвост линия не этот линии, Затем этот модуль может только поддержка конца службы (1,2 +, 3,6) Электропитание модель.

Упаковочные листы

1 X модуль POE

1 X Соединительный провод

Внешний вид может быть различным с прикрепленное изображение. Картина только для справки.
