FMUSER 1KW стерео передатчик Комплект PCB комплект со светодиодным дисплеем

Применение:

Этот продукт основан на интеграции систем и простой формуле интеграции, целью которой является установка, особенно с введением быстрого решения FMA FME контроллера Усилителя fm-радио передатчика. Он будет отображать передатчик, управление, PLL, RF усилитель, фильтры и т. д. интегрированные интеграционные решения. Передатчик позволяет производителям сократить производственные затраты и время. И повысить стабильность и надежность продукта. Таким образом уменьшая порог производительности передатчика пользователя. Пользователи не нуждаются в специализированном оборудовании, которое может быстро производить fm-радио-передатчик.

Особенности:

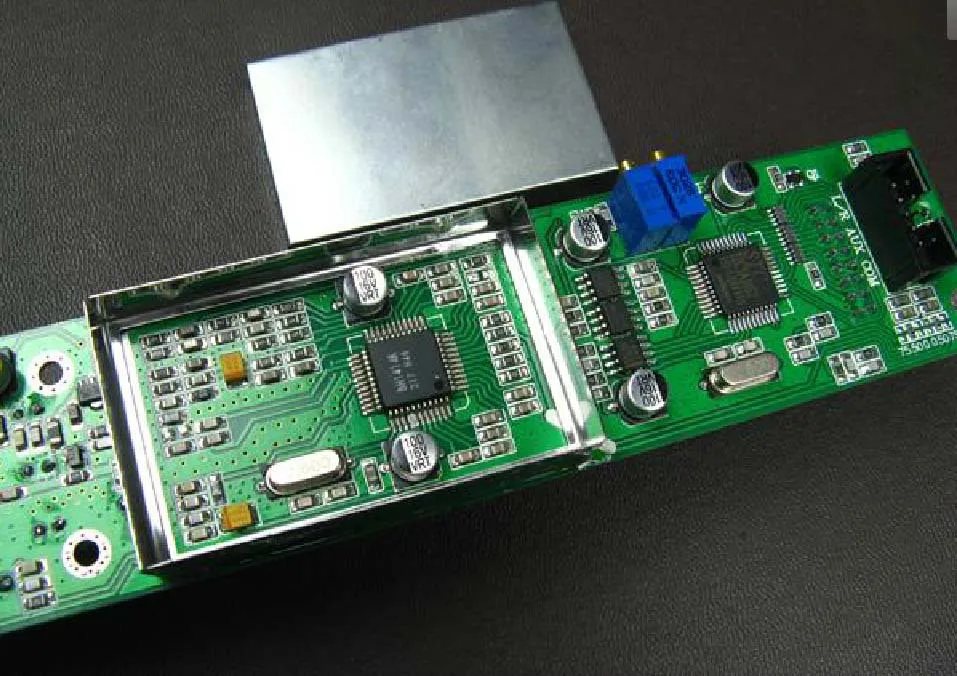

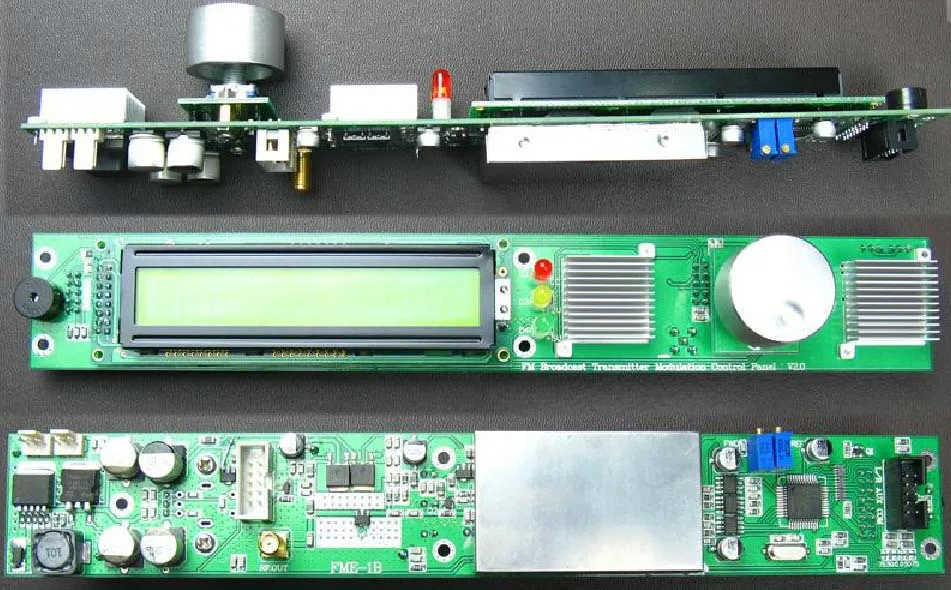

FME панель управления интегрированный ЖК-дисплей, MCU контроллер, PLL, стерео генератор, 1 Вт усилитель мощности и другие компоненты.

Секция радиочастотного усилителя использует Freescale в настоящее время является самым передовым транзистором LDMOS MRFE6VP61K25H в мире. Он имеет очень высокий коэффициент волны 65:1, и имеет коэффициент усиления 28 дБ и 80% эффективности. Это полностью за пределами рынка все тот же уровень продукта.

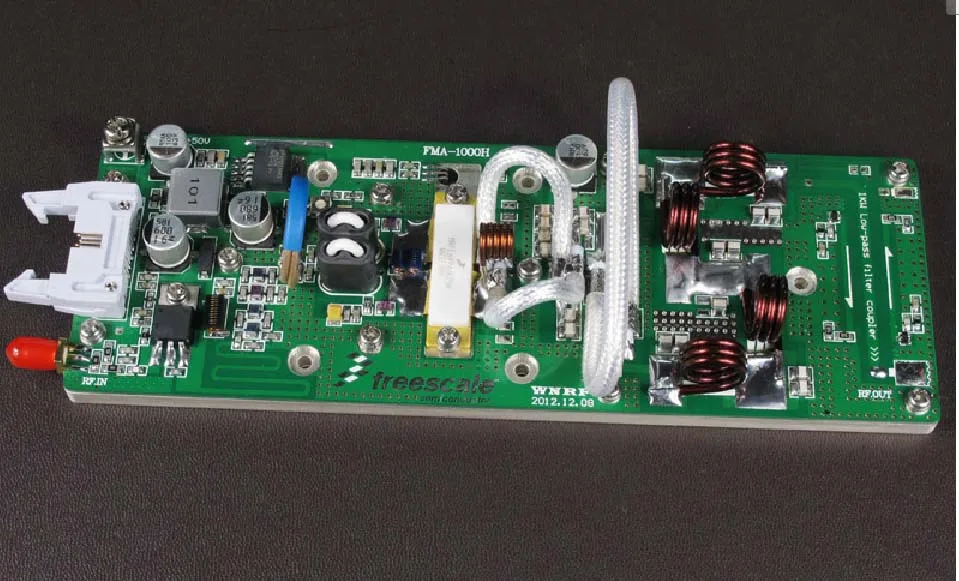

Поставьте тефлоновую пластину с зеленой двухсторонней высокочастотной печатной платой, посеребренной медной подложкой с теплопроводностью. Отличные высокочастотные характеристики, Эстетический внешний вид. Структура платы усилителя FMA содержит Радиочастотный усилитель, схему фильтра низких частот, схему защиты VSWR. И использование мощности для поддержания баланса мощности AGC не дрейфует, FME панель управления, когда входной сигнал 0 ~ 1 Вт, усилитель мощности фильтр выход от 0 до 1000 Вт.

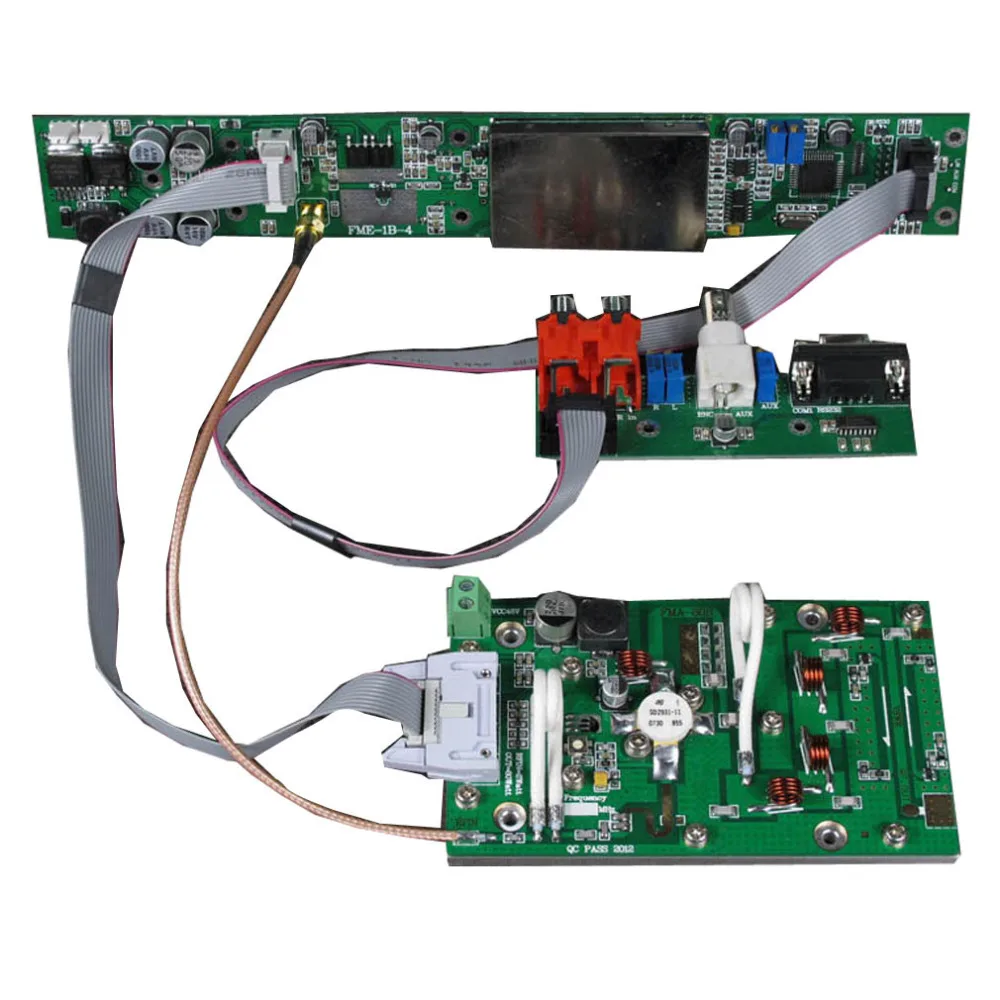

FME после платы управления и платы усилителя в сборе с ЖК-дисплеем FMA: частота передатчика, стерео или моно регулятор громкости, температура трубки, передовая мощность, отраженная мощность, VSWR.

Технические параметры:

Частота: 87,5-108 МГц, может быть настроен в соответствии с пользователем 70 ~ 120 МГц.

Значение шага частоты: 100 кГц 10 кГц можно настроить в соответствии с пользователем или 50 кГц.

Модуляция: FM, пиковое отклонение ± 75 кГц

Стабильность частоты: <± 100 Гц

Режим стабилизации частоты: PLL синтезатор частоты

Выходная мощность RF: от 0 до 1000 Вт ± 0,2 дБ

Гармоническое подавление: <-65dBc

Сопротивление выхода RF: 50 Ω

Аудио входные разъемы: BNC, RCA

Входные разъемы SCA и RDS: BNC female

Предварительный акцент: 50us, 75us (выбор пользователя)

Соотношение S / N моно:> 70 дБ (20-20 кГц)

Отношение S / N стерео: > 65 дБ (20-15 кГц)

Стерео разделение:-50 дБ

Аудио частотная характеристика: 80 ~ 15000 Гц

Искажение звука: <0.3%

Модуляция: 15%

Уровень входного сигнала:-15dBV

Основные требования к питанию: 50 в

Рабочий ток: ≤ 26A

Диапазон рабочих температур: от-10 до 45 с

Работа: непрерывная работа

FME-1B размеры панели управления: длина ширина 39 мм * 260 мм * 30 мм

FMA-30A размеры платы усилителя: длина ширина 70 мм * 200 мм * 25 мм

Упаковка включает:

1*1 кВт fm передатчик Комплект
