DVB T/DVB C (QAM)/ATSC MPEG 4 AVC/H.264 HD энкодер модулятор (тюнер HDMI in RF выход) с USB для домашнего

DVB T/DVB C (QAM)/ATSC MPEG 4 AVC/H.264 HD энкодер модулятор (тюнер HDMI in RF выход) с USB для домашнего

R: V20150527-16-48Лист данных

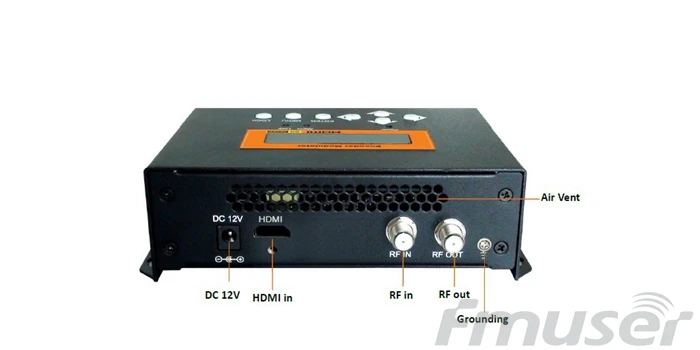

Вход:Тюнер, HDMI
Выход:QAM, DVB-T, ATSC-T, ISDB-T, DVB-C
Внутренняя функция:USB

Обзор

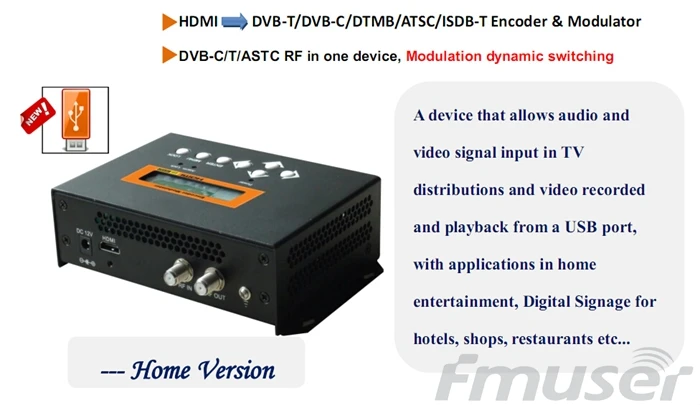

Кодировщик и модулятор серии FUTV4656H-это Бытовая электроника FMUSER, которая позволяет вводить аудио/видео сигнал в телевизионных распределениях, записывать и воспроизводить видео с usb-порта с приложениями для домашнего развлечения, контроля наблюдения, гостиничные цифровые вывески, магазины и т. Д.

Это универсальное устройство, интегрирующее MPEG-4 кодирования и модуляции AVC/H.264 для преобразования аудио/видео сигналов в DVB-T/DVB-C/ATSC RF out.

Источник сигналов может быть от спутниковых приемников, замкнутых телевизионных камер, плееров Blue-ray, и антенна и т. д. его выходной сигнал должен быть получен DVB-T/DVB-C/ATSC стандартными телевизорами или STBs и т. Д.

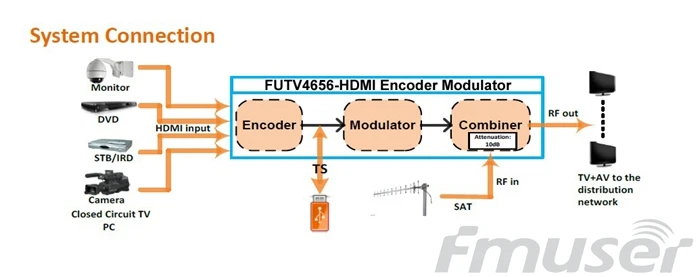

Принцип диаграммы

Технические характеристики

Секция кодирования

HDMI

Видео

Кодирование

MPEG-4 AVC/H.264

Интерфейс

HDMI * 1

Разрешение

1920 * 1080_60P, 1920 * 1080_50P;

1920 * 1080_60i, 1920 * 1080_50i;

1280 * 720_60p, 1280 * 720_50P

Скорость передачи бит

0,500 ~ 19,500 Мбит/с

Аудио

Кодирование

MPEG1 слой II, (MPEG2-AAC, MPEG4-AAC в наличии)

Частота образцов

48 кГц

Скорость передачи бит

64, 96128, 192, 256, 320, 384 кбит/с

Секция модулятора

DVB-T

Стандарт

DVB-T COFDM

Полоса пропускания

6 м, 7 м, 8 м

Созвездие

QPSK, 16QAM, 64QAM,

Скорость кода

1/2, 2/3, 3/4, 5/6, 7/8.

Защитный интервал

1/32, 1/16, 1/8, 1/4

Режим передачи:

2 K, 8 K

Мер

> = 42 дБ

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

DTMB

Стандарт

GB20600-2006

FFT

1,3780, 1 + пилот

Мер

> = 42 дБ

FEC

0,4, 0,6, 0,8

Режим рамки

420, 595, 945, 420var, 945var

Переплетение

240, 720

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

Созвездие

4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM

DVB-C

Стандарт

J.83A (DVB-C), J.83B, J.83C

Мер

> = 43 дБ

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

Скорость символа

5000-9000 КСП

J.83A

J.83B

J.83C

Созвездие

16/32/64/128/256QAM

64/256QAM

64/256QAM

Полоса пропускания

8 м

6 м

6 м

ATSC

Стандарт

ATSC A/53

Мер

> = 42 дБ

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

Созвездие

8VSB

ISDB-T

Стандарт

ARIB STD-B31

Полоса пропускания

6 м

Созвездие

DQPSK, QPSK, 16QAM, 64QAM

Защитный интервал

1/32, 1/16, 1/8, 1/4

Режим передачи

2 K, 4 K, 8 K

Мер

> = 42 дБ

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

Система

Управление

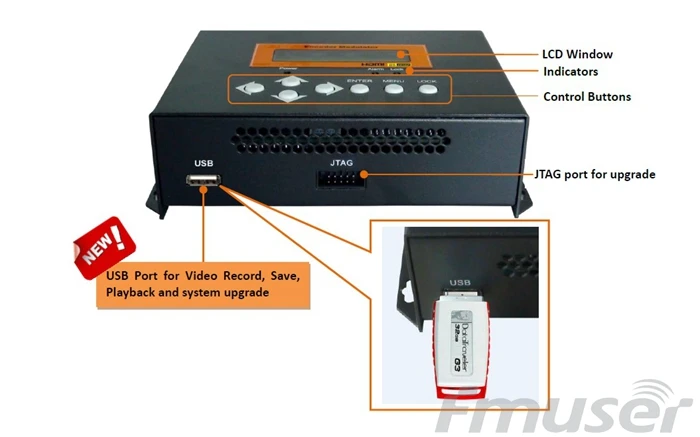

Местное управление: ЖК-дисплей + кнопки управления

Язык

Английский

Вставка LCN

Да

Обновление

JTAG

Общий

Источник питания

12 В постоянного тока

Размеры

153*110*50 мм

Вес

<1 кг

Рабочая температура

0 ~ 45C

Техническое сравнение

Основные характеристики

FMUSER FU4656/FU4657

Конкурирующие продукты

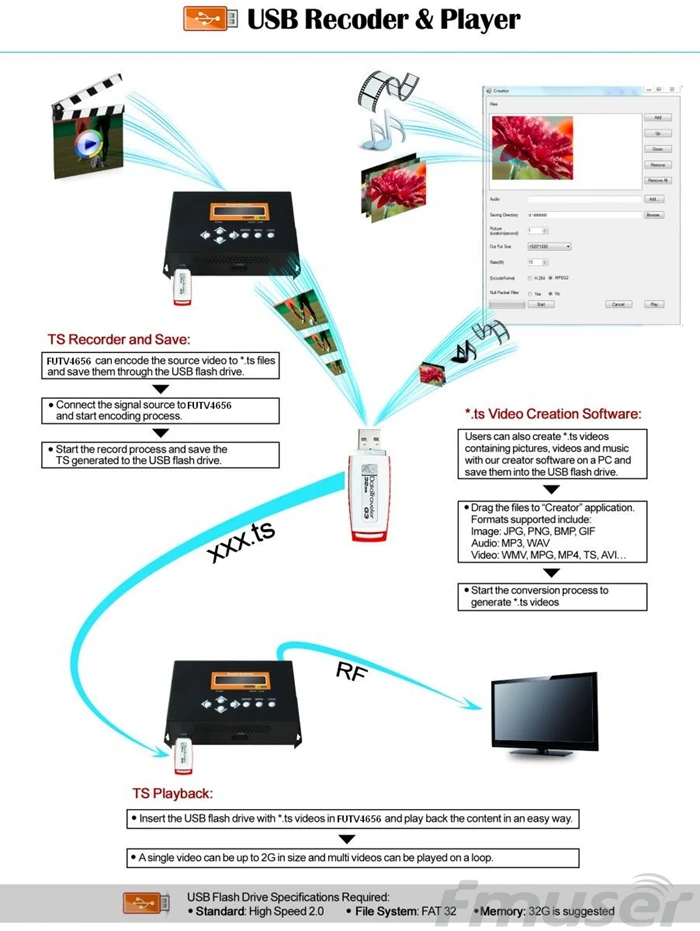

Запись TS на USB память

Да (FU4656)

Нет

*. Файлы ts play-Поддерживаемый режим

Петля для нескольких/одиночных файлов

Поддержка воспроизведения видео HD и SD

Одинарная петля

Поддержка только SD видео воспроизведения

TS Creator.exe

Преобразование HD видео в HD видео

Фильтр с нулевым пакетом, скорость передачи до 90%

Поддержка выходного видео размера, скорости и управления форматом

HD видео в SD видео downscale

Нет Null Packet фильтра, эффект битрейт только около 50%

Одиночная длина видео

2-3 часа HD/SD

40 минут SD
