R: V20150828-14-24 Технические данныеРуководство пользователя

Вход:ASI, IP, тюнерВыход:IP-MPTS, IP-SPTS, ASI

· Описание продукта

FUTV468X IRD-это новый дизайн FMUSER, который объединяет демодуляцию (DVB-C, T/T2, S/S2 опционально), скремблер и мультиплексор в одном чехле для преобразования радиочастотных сигналов в выход TS.

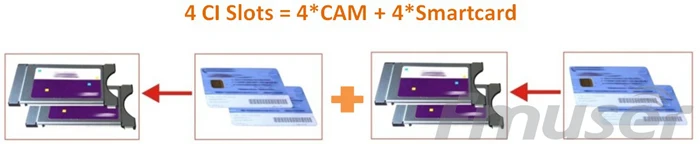

Это чехол 1 U, который поддерживает 4 входа тюнера, 1 ASI и IP. 4 камеры/CIs в сопровождении могут ослабить ввод программ от зашифрованных RF, ASI и IP. Камера не требует неприглядных внешних шнуров питания, кабелей или дополнительного устройства дистанционного управления.
Для удовлетворения различных требований клиентов, FUTV468X также предназначен для де-mux программ с любого входа, и выход TS Более 48 SPTS & 4 MPTS UDP, RTP/RTSP.

· Ключевые особенности

* 4 входа для тюнера (DVB-C, T/T2, S/S2 опционально)

* 1 вход ASI и 4 IP (UDP)
* Одна камера может расшифровывать несколько программ с тюнеров/ASI/IP
* IP (48 SPTS, 4 MPTS) по выходу UDP и RTP/RTSP;
* 4 группы независимых выходов ASI для тюнера/прохождения IP (один в один)
* Поддержка Максимум 128 ПИД-отображения на вход

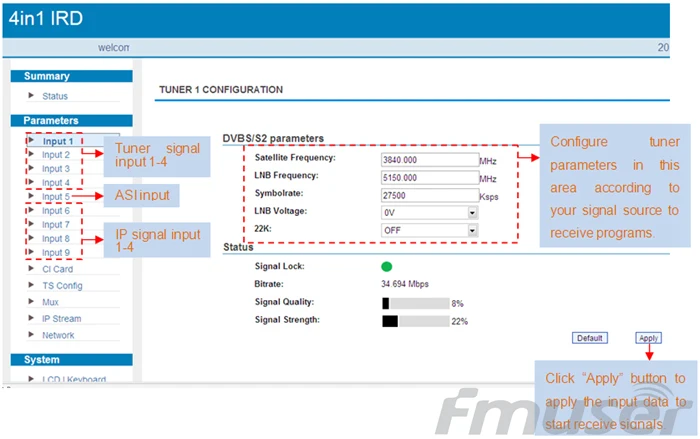

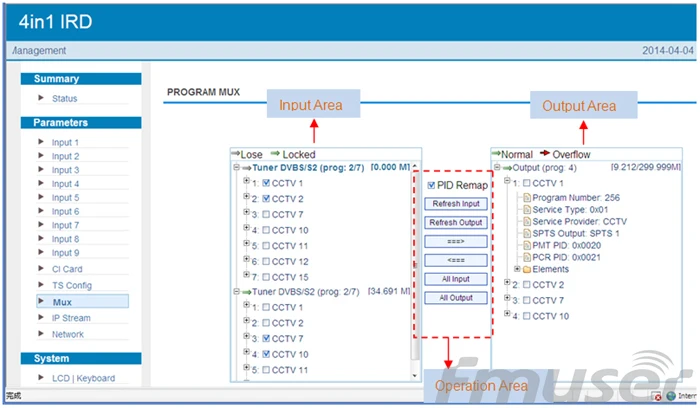

* ЖК-дисплей, пульт дистанционного управления и прошивка, управление веб-сетью NMS
* Обновления через Интернет
* Лучшее качество и Лучшая цена

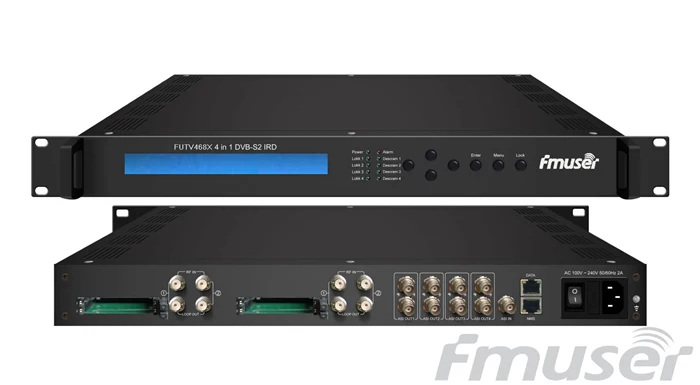

Внешний вид и иллюстрация

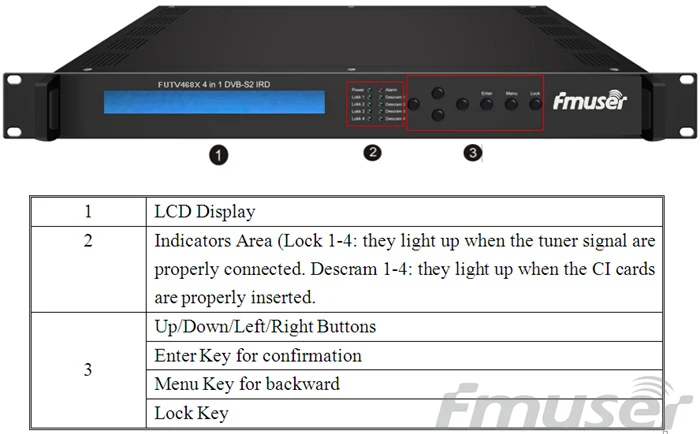

Передняя панель

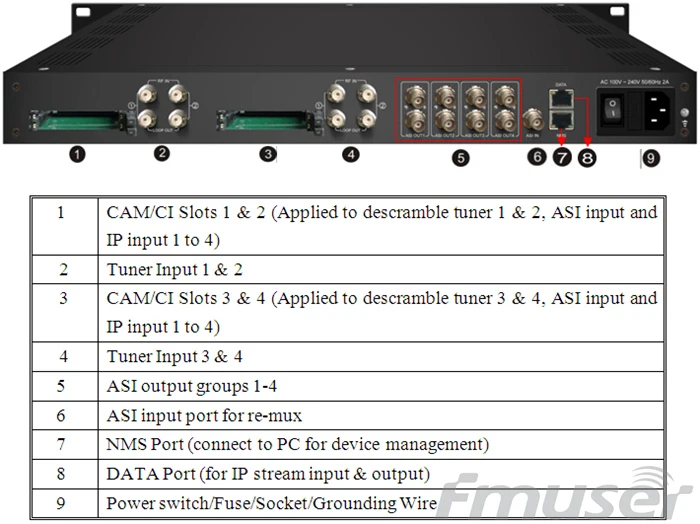

РЭАПанель r

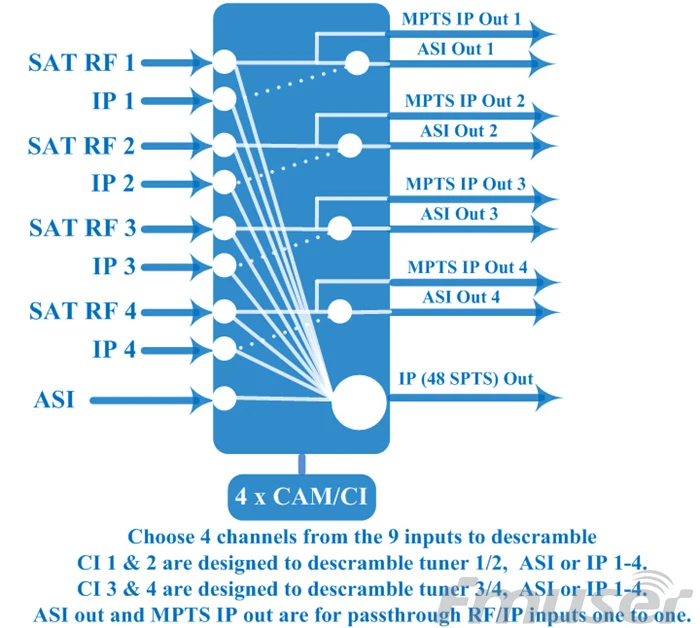

· Таблица принципов

· Технические характеристики

Вход

4x RF (DVB-C, T/T2, S/S2 опционально), тип F

1 * вход ASI для интерфейса de-mux, BNC

Вход 4xIP для de-mux (UDP)

Секция тюнера

DVB-C

Стандартный

J.83A(DVB-C), J.83B, J.83C

Входная частота

47 МГц ~ 860 МГц

Созвездие

16/32/64/128/256 QAM

DVB-T/T2

Входная частота

44-1002 МГц

Полоса пропускания

6 м, 7 м, 8 м

DVB-S

Входная частота

950-2150 МГц

Скорость символов

2-45Msps

Сила сигнала

-65- -25 дБм

Созвездие

1/2, 2/3, 3/4, 5/6, 7/8 QPSK

DVB-S2

Входная частота

950-2150 МГц

Скорость символов

QPSK 1 ~ 45 Мбит/с;

8PSK 2 ~ 30 Мбит/с

Кодовая скорость

1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие

QPSK, 8PSK

Выход

IP

48 * SPTS через UDP, RTP/RTSP.

Интерфейс Ethernet Base-T 1000M (одноадресная/Многоадресная)

4 MPTS по UDP, RTP/RTSP.

Интерфейс Ethernet 1000M Base-T, для RF in passthrough (один в один)

ASI

4 группы BNC интерфейс, для RF или IP в прохождении (один к одному)

Системы

Локальный интерфейс

ЖК-дисплей + кнопки управления

Удаленное управление

Управление сетью NMS

Язык

Английский

Общие

Блок питания

AC 100V ~ 240V

Размеры

482*400*44,5 мм

Вес

3 кг

Рабочая температура

0 ~ 45C

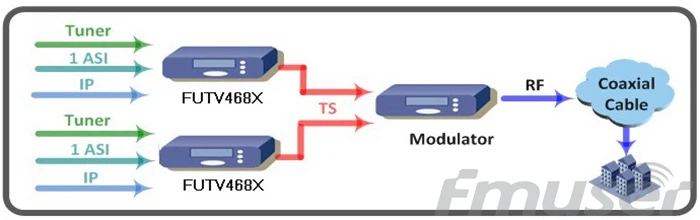

· Образец подключения системы
