Лучшая цена 1 шт. DC 5V/12V WS2801 RGB контроллер WS2801 dmx512 декодер светодиодный контроллер

DMX512 декодер инструкции по эксплуатации

1. Особенности

Это декодер DMX512, специально разработанный для WS2801 и WS2811 Светодиодный драйвер постоянного тока IC. Простота в эксплуатации и подключении;

Поддержка ввода сигнала DMX512 непосредственно и выполнения внутренних узоров;

Поддержка различных устройств управления DMX512;

Входное напряжение 5 В или 8 ~ 24 В;

С 45 видами узоров;

При запуске внутренних узоров каждый декодер может контролировать 2048 пикселей;

Поддержка одного и нескольких синхронных режимов.

Поддержка DMX512 канала селектора. (продукт нашей компании)

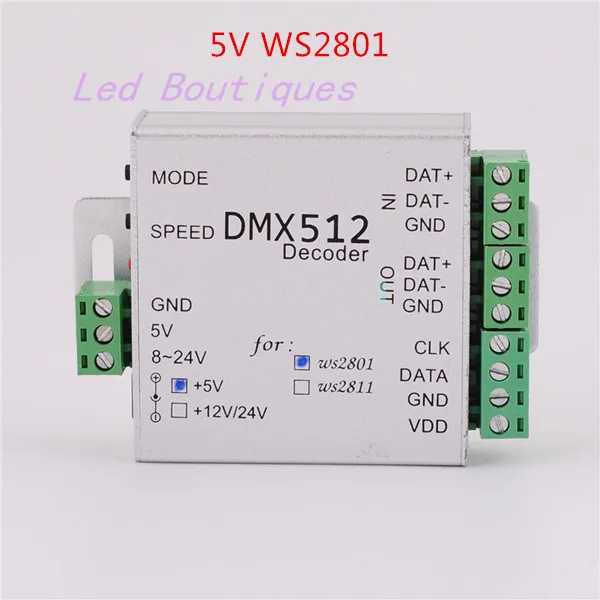

2. Декодер внешний вид

4. Точные параметры

Рабочее напряжение: 5 В или 8 ~ 24 В

Потребляемая мощность: менее 1 Вт

5. Инструкция по эксплуатации

Этот декодер может работать двумя способами: входите сигнал DMX512 или просто запускайте внутренние узоры. Удерживайте нажатие кнопки MODE во время питания декодера каждый раз, его можно установить на DMX512-

Режим только сигнала или нет.В тех случаях, когда в DMX512-

Режим только сигнала: постоянно обнаруживает сигнал DMX512 и не запускает внутренние узоры.Работа без сигнала DMX512: сначала отсоедините сигнал DMX512, а затем включите декодер, декодер будет запускать внутренние узоры.

Нажмите клавишу MODE, чтобы выбрать узоры от узора 1 до узора 45, и он будет циклически запускать выбранный Вами шаблон. При пробежке на модели 45, при нажатии режима, он будет прыгать назад на шаблон 1;

Нажмите на кнопку скорости, чтобы переключить скорость бега. Есть 5 уровней скорости, которые могут быть выбраны, это будет медленнее каждый раз, нажимая на скорость ключа. При беге на самом медленном уровне, он будет прыгать обратно на самый быстрый уровень при нажатии скорости.

В то время как декодер работает в любом узоре и скорости, одновременно нажимая на ключевой режим и скорость, декодер будет прыгать к узору 0;(Шаблон 0-это шаблон, который запускает некоторые узоры циклически с определенной скоростью)

Использование декодеров в каскаде: при использовании декодеров в каскаде сигнал DMX512 будет декодирован в каждом декодере одновременно и отображать одинаковое содержимое.

6. Выберите источник питания и 2801 или 2811 для управления:

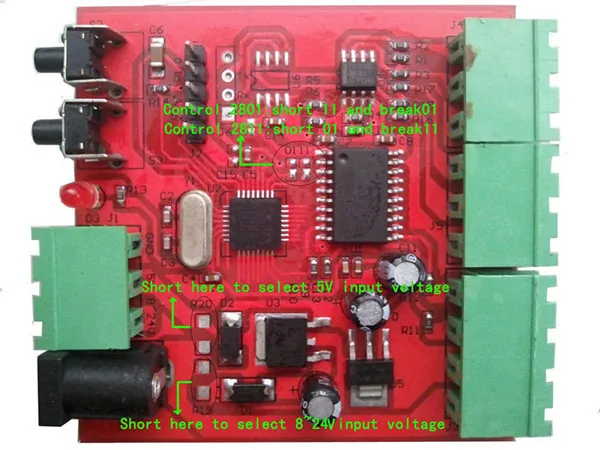

При использовании этого декодера пользователи могут выбрать источник питания 5 В или 8 ~ 24 В для удовлетворения своих требований. Пользователи также могут выбрать WS2801 или WS2811 для управления. Методы показаны как на рисунке 2 ниже.

7. Использование DMX512 селектора каналов

Этот декодер может быть установлен в форме, какой канал DMX512 для декодирования с помощью DMX512 селектора каналов. Скажите, что вы пишете канал 6 к декодеру, тогда декодер будет игнорировать канал 0 ~ 6, и просто декодировать из канала 7.операция будет подробно описана в инструкции по эксплуатации канала DMX512.

Посылка включает в себя:

1 шт. DMX 512 декодер
