Encell Европейская стандартная розетка с 7 контактным разъемом 12 В контактный

Encell Европейская стандартная розетка с 7 контактным разъемом 12 В контактный

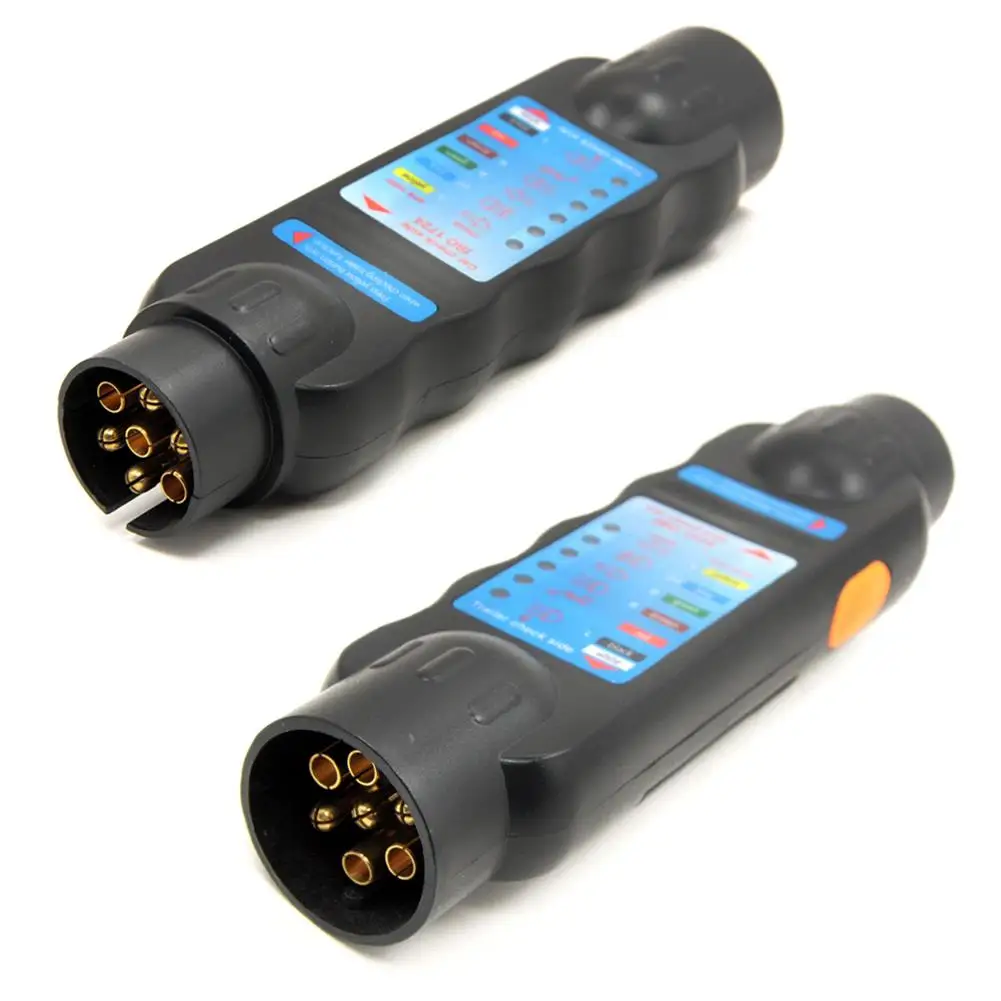

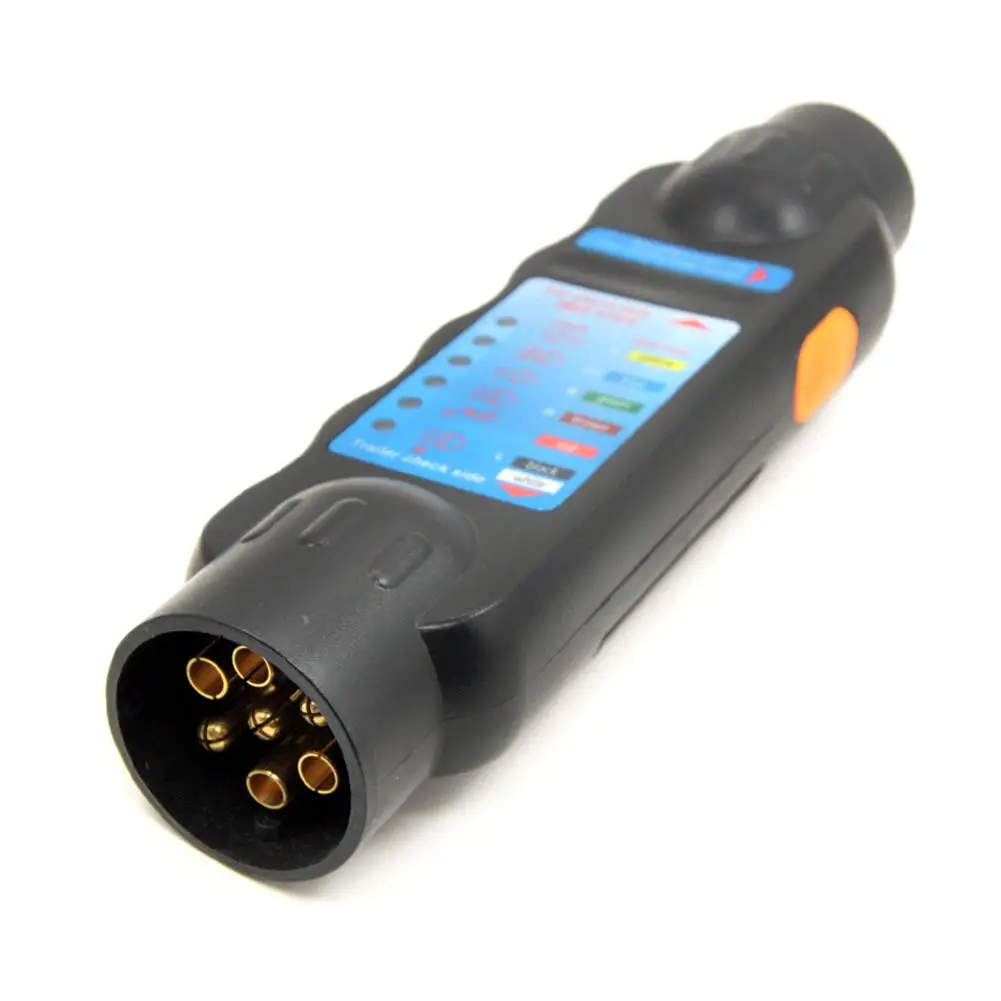

Encell Европа тестер трейлера для 7 Pin штепсельная вилка и разъем 12V 7 Pin трейлер розетка тестер RV Кемпер трейлер розетка

Описание:

Название: Тестер трейлера

Материал:АБС-пластик + медь

Размеры:20x5,5x4,5 см

Вес:195 г

Медная Игла: Hpb58-2, Hpb59-1

Тип блока: 1 шт.

Цвет:Черный

Особенности:

Тестер для детей в возрасте от 7 pins вилка и розетка для подключения

Это устройство имеет одну сторону, а затем подключите 7-контакты разъем прицепа и другая сторона для подключения 7-контактами легкового автомобиля. Этот тестер указывает быстро, если неисправность касается проводки автомобиля или проводки прицепа. Как проверить Соединение a:

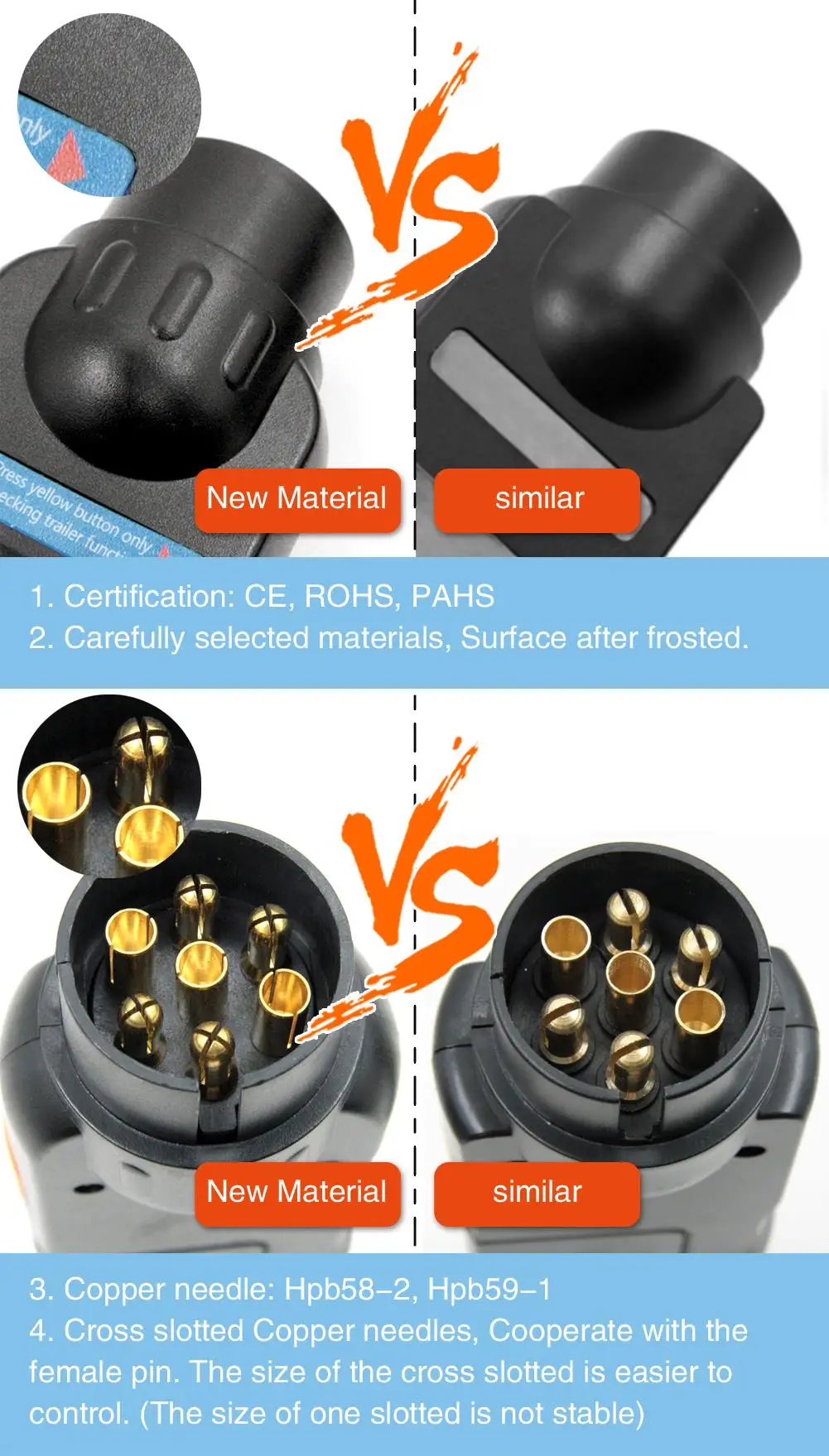

L тщательно отобранные материалы, поверхность после матового.

L крестообразные медные иглы, сотрудничайте с женской булавкой.

L крестообразный Размер легче контролировать. (Размер прорези не является стабильным)

L безопасная и надежная производительность, разумный дизайн. Внешний вид, удобное использование.

Прицеп (также может быть караван или велосипедный Перевозчик)

1. Вставьте вилку в соединение тестера.

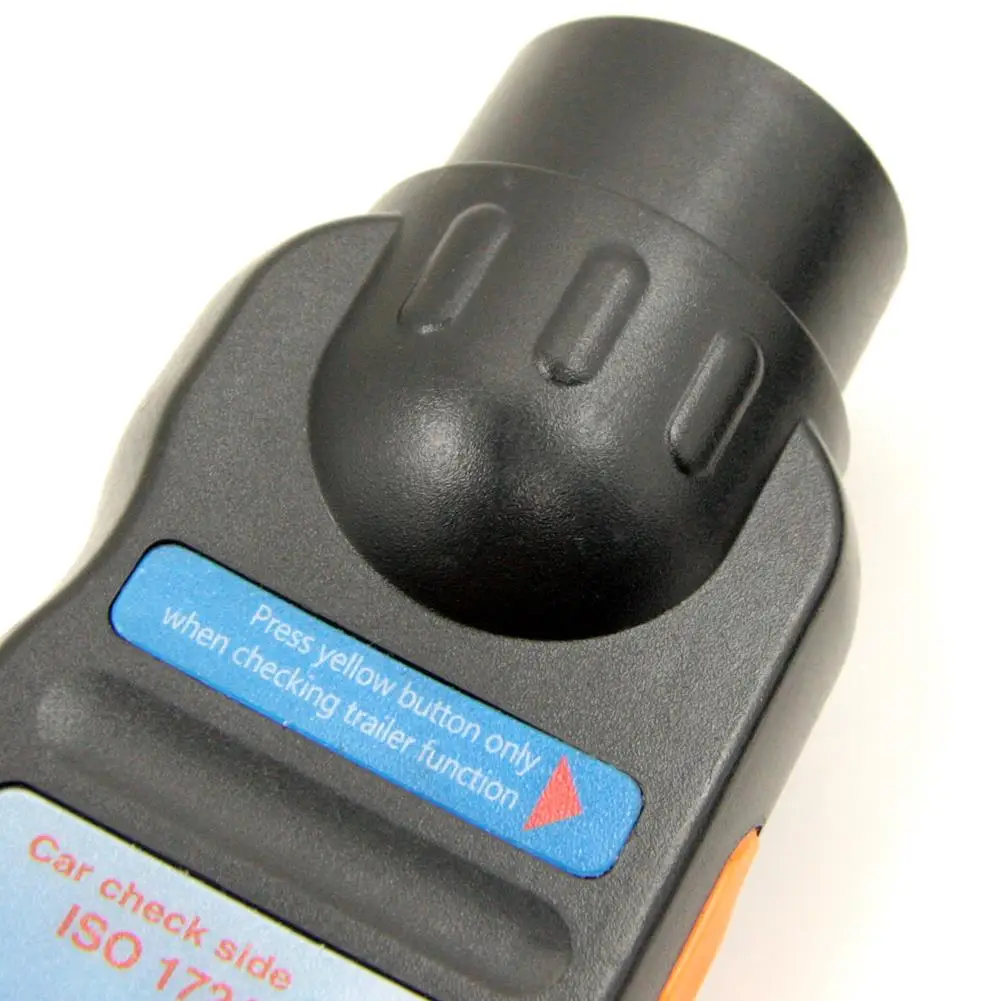

2. Нажмите желтую кнопку на боковой части тестера.

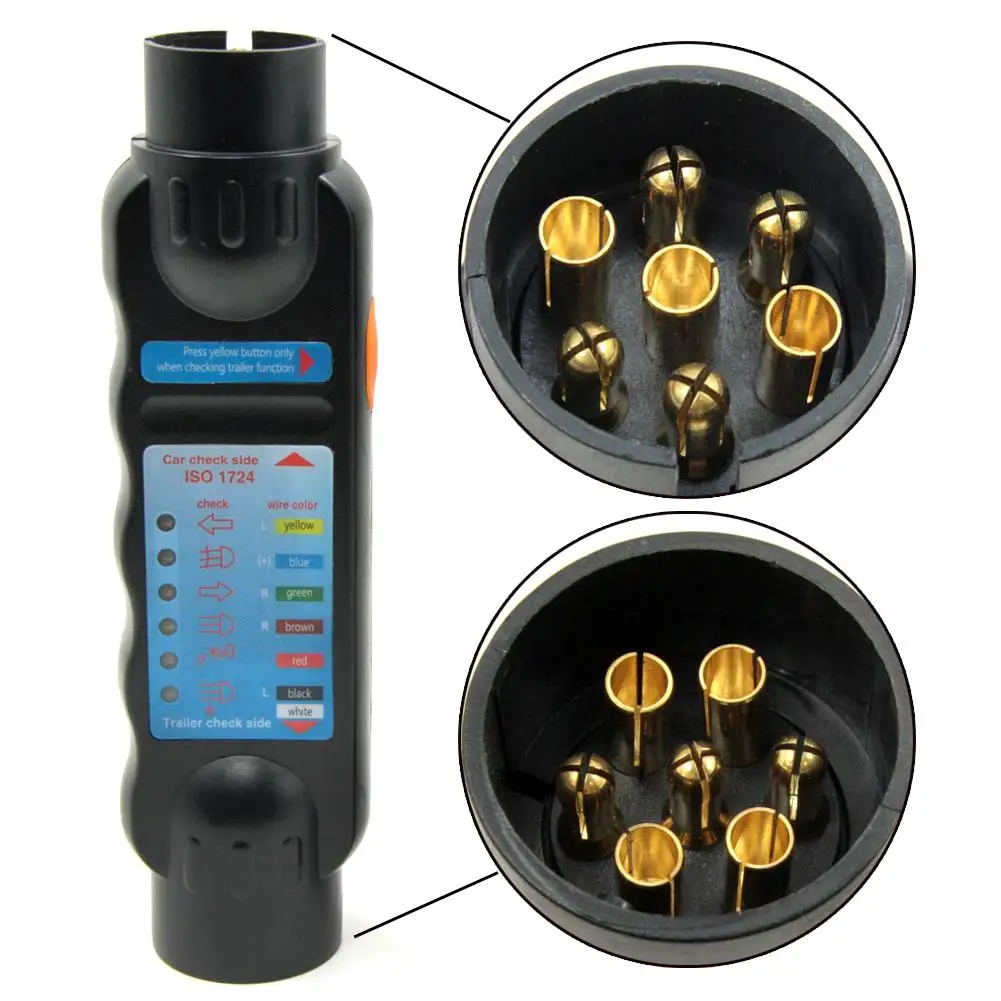

3. Если проводка хорошая, все светодиоды светильник вверх. Функция каждого светодиодный (acc lso 1724):

1.) левый индикатор (желтый);

2.) противотуманная фара или 12 вольт постоянного тока (синий);

3.) масса (белый);

4.) индикатор правой руки (зеленый);

5.) правый задний свет (коричневый);

6.) левый тормозной светильник (красный);

7.) левый задний свет (черный). Внимание: штырь no 2 может использоваться как для предупреждающей лампы, так и для постоянного подключения 12 В.

4. Если светодиодный светильник не поднимается, это потому, что соответствующий провод неисправен. Если все светодиоды не включены в светильник

Автомобиль, кемпер

1.Поместите тестер в гнездо автомобиля.

2.Нажмите желтую кнопку на боковой части тестера.

3.Если проводка хорошая, все светодиоды светильник вверх. Повторите шаги 4, как и раньше.

Вы также можете проверить функции каждого штыря гнезда.

1. Включите левый индикатор (после включения ключа зажигания).

2. Соответствующий светодиодный индикатор должен мигать с той же частотой. Если нет, левая проводка индикатора неисправна/сломана.

3. Повторите шаги 1 и 2 для индикатора правой руки, заднего освещения, противотуманных фар и стоп-сигналов.

С удлинительным кабелем a +/- 4 m вы можете более легко проверить функции сиденья водителя.

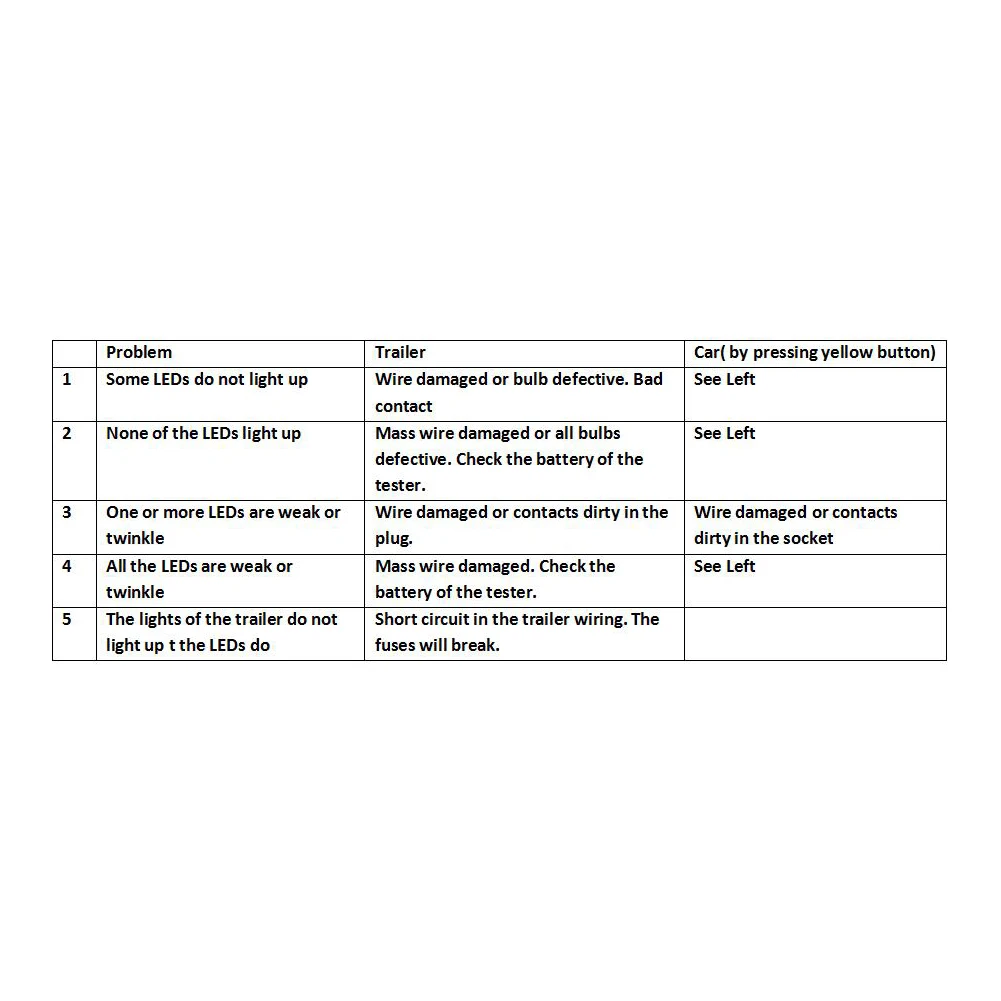

Ниже приведена таблица возможных проблем:

Проблемы

Прицепа

Автомобиль (нажатием желтой кнопки)

1

Некоторые светодиоды не включают светильник

Поврежденная проволока или бракованная лампочка. Плохой контакт

Вид слева

2

Светодиодный светильник не поднимается

Массовый провод поврежден или все лампы неисправны. Проверьте батарею тестера.

Вид слева

3

Один или несколько светодиодов слабые или мерцающие

Поврежденный провод или контакты грязные в штепсельной вилке.

Поврежденный провод или грязные контакты в розетке

4

Все светодиоды слабые или мерцающие

Провод массы без повреждений. Проверьте батарею тестера.

Вид слева

5

В светильник s прицепа не светильник т Светодиоды сделать

Короткое замыкание в проводке прицепа. Предохранители сломаются.

B Если транспортное средство оснащено электрическим реле прерывания света. Этот должен быть протестирован 21
