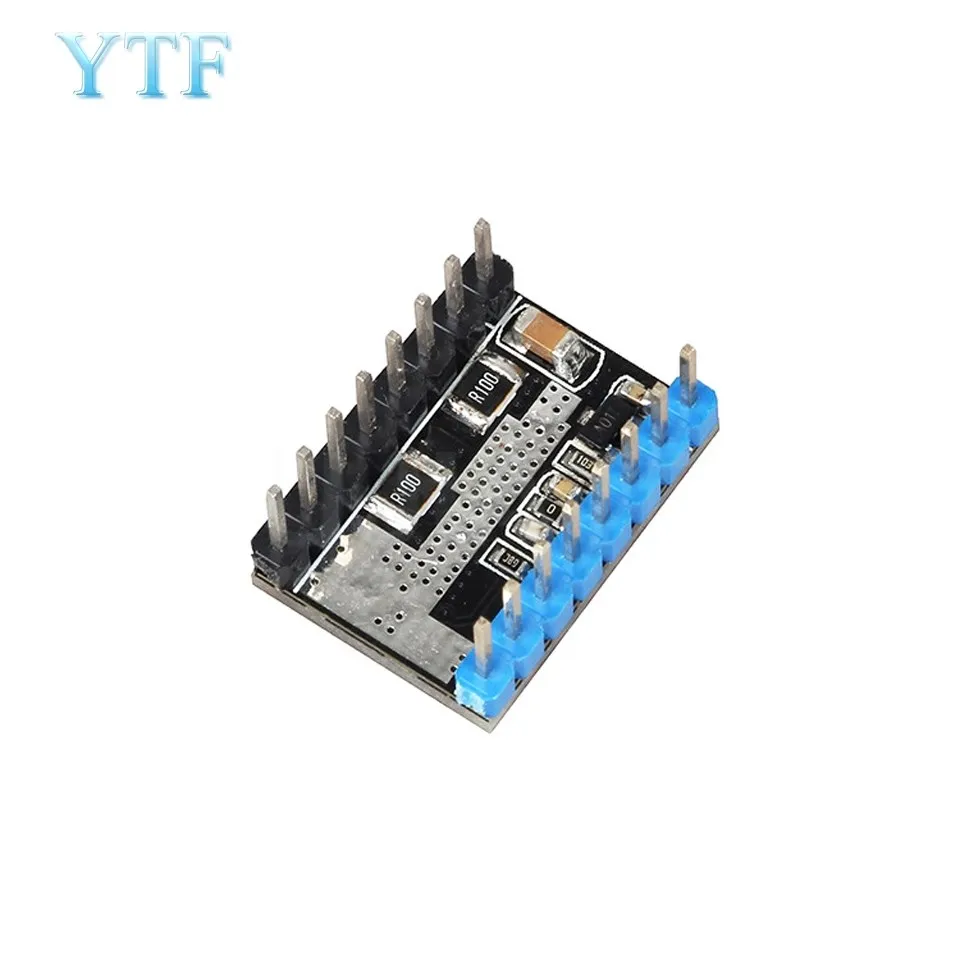

Название продукта: модуль привода LV 8729

Отправить новый дизайн большого теплоотвода

Руководство по эксплуатации:

LV8729 драйвер модуля, 128 отдел, для удовлетворения потребностей клиентов с высоким графическим драйвер материнской платы потребностей, а также исследования и разработки ультра-тихий плагин модуль привода, использование более простого, это создание тихой среды для принтера лучший выбор.

Характеристики продукта:

Габаритные размеры: 1,5 мм * 2,0 мм (такие же, как A4988 и DRV8825)

Максимальный ток привода: 1.8A (заводской по умолчанию 0.8A)

Максимальное напряжение: 36 В (обычно 12 В)

Вспомогательное подразделение: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

Технология продукта: четырехслойная печатная плата

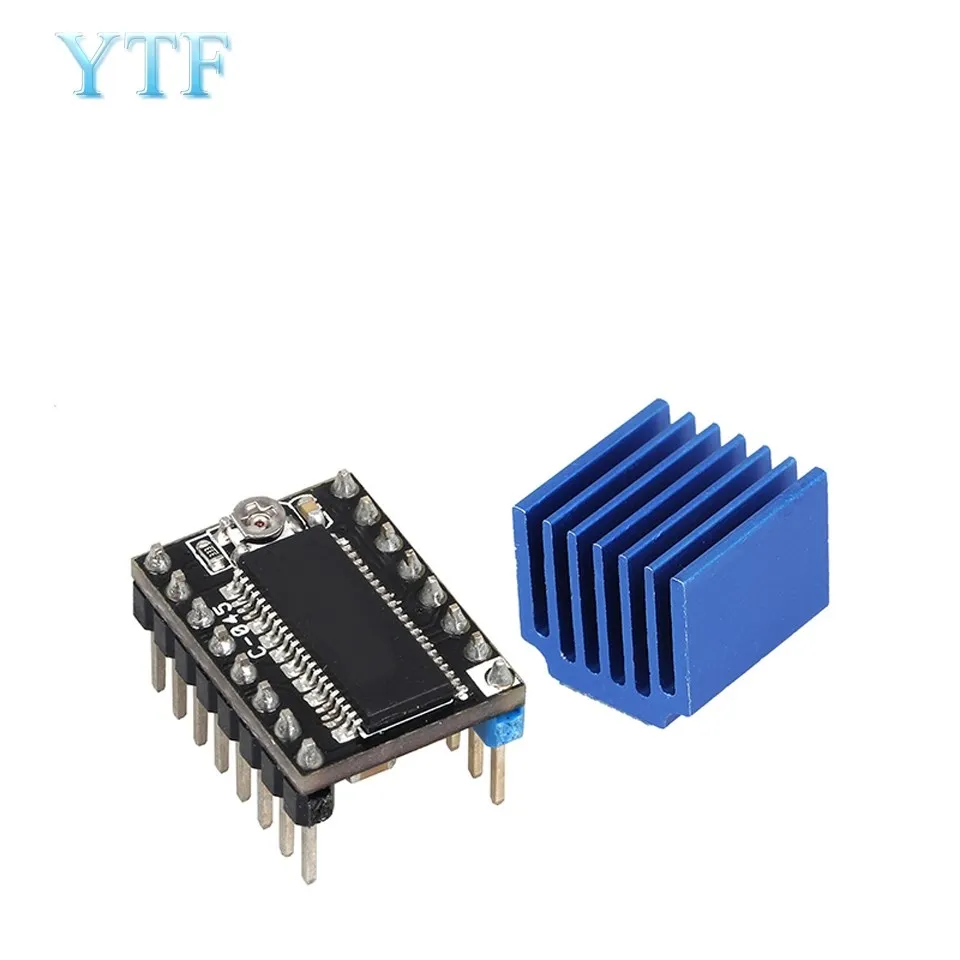

Список доставки:LV8729 модуль * 1, (радиатор + наклейка) * 1

Вес изделия: 5 г

Советы по использованию:8729 штырь привода синий с одной стороны, черный с другой стороны, соответствующий цвету гнезда на основной плате, чтобы улучшить пользовательский опыт.

Особенности:

1. В 64 подразделениях или 128 подразделениях может иметь хороший ультра-тихий эффект;

2 Рабочее напряжение: 6-36 в, Рекомендуемое напряжение 12 В;

3. Максимальный ток 1.5A, по умолчанию 0.8A;

Отдел: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

5. Необходимо добавить радиатор, что делает тепловыделение лучшеПожалуйста, убедитесь, что используется большое вентиляторное охлаждение).

Совет:Пожалуйста, подтвердите направление перед включением питания, затем Реверс повредит чип

Таблица параметров разделения:

Материнская плата деления перемычки слева направо M1, M2, M3. Колпачок перемычки подключен как высоко, колпачок перемычки удален как низкий, конкретные настройки, как показано ниже:

После длительного периода тестирования, используя 64 sub-best.

Алгоритм и регулирование тока привода

1. Алгоритм тока привода: i = Vref/0,5, Vref по умолчанию около 0,4 в, поэтому сила тока по умолчанию составляет 0,8a, максимальный ток 1,5a!

2. Vref измеряет напряжение на Gnd и середину потенциометра, как показано ниже;

3. Не забудьте подключить измерение напряжения двигателя или легко сжечь привод;

4. Измерительное напряжение должно быть подключено к источнику питания, не просто подключите источник питания USB.

5. Отрегулируйте потенциометр привода, не забудьте слегка отрегулировать потенциометр, измеренный снова после передачи, чтобы избежать тока, вызванного чрезмерным ожогом привода;

6. По часовой стрелке для увеличения, против часовой стрелки для уменьшения;

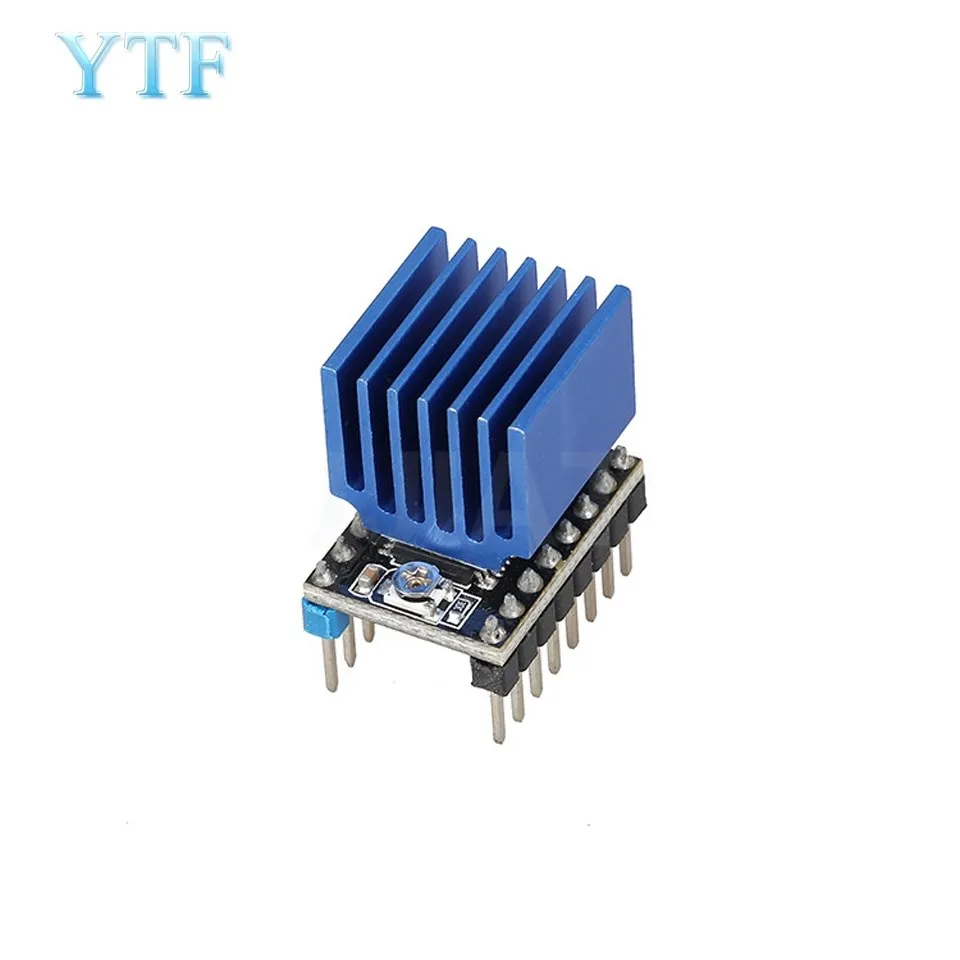

LV8729 УлучшенныйОхлаждениеПодсказка:

Чтобы рассмотреть вопрос о нагреве, LV8729 использует четырехъярусное PCB общее охлаждение,В то же время чип поставляется с теплоотводом, по умолчанию ток привода 1A, управляемый большим подразделением LV8729,Для 3D-принтераСтабильная работа, любой модуль привода двигателя заключается в том, чтобы взять на себя инициативу по нагреву, например, установка вентиляторов, подвесной кронштейн охлаждения, к материнской плате Ben big fan и так далее.
