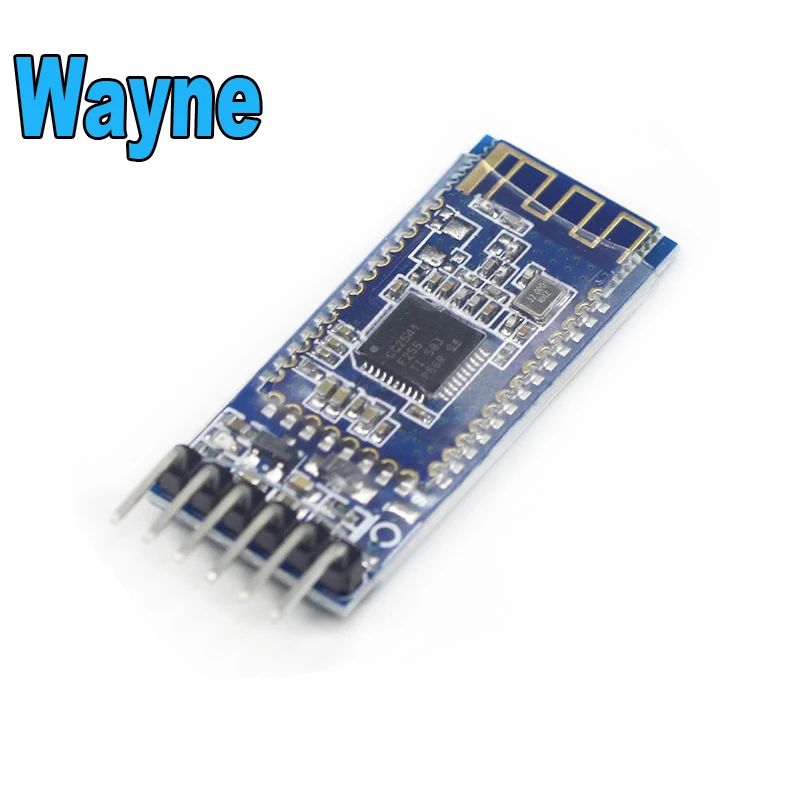

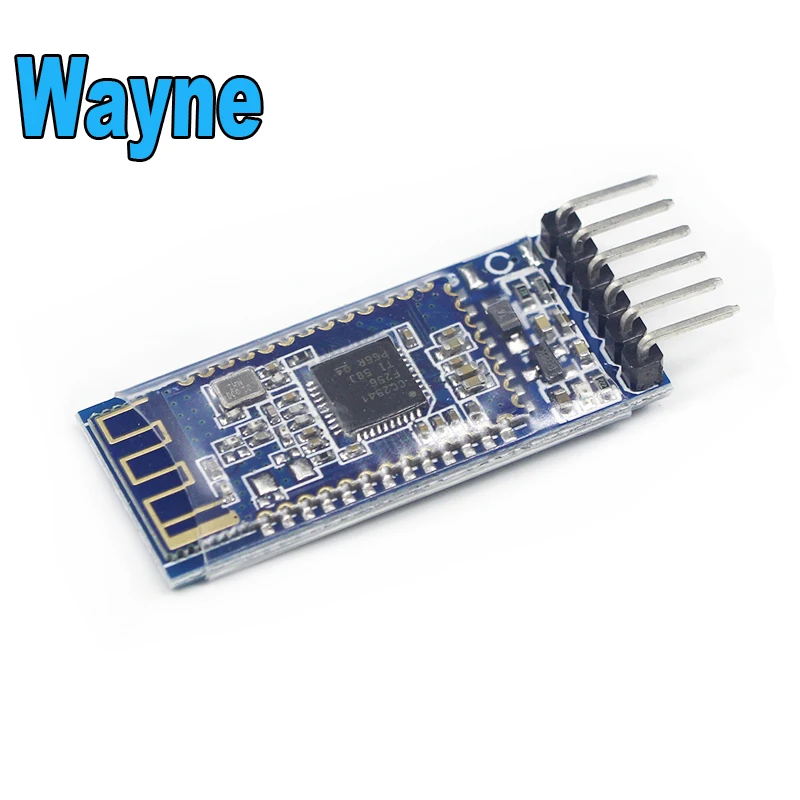

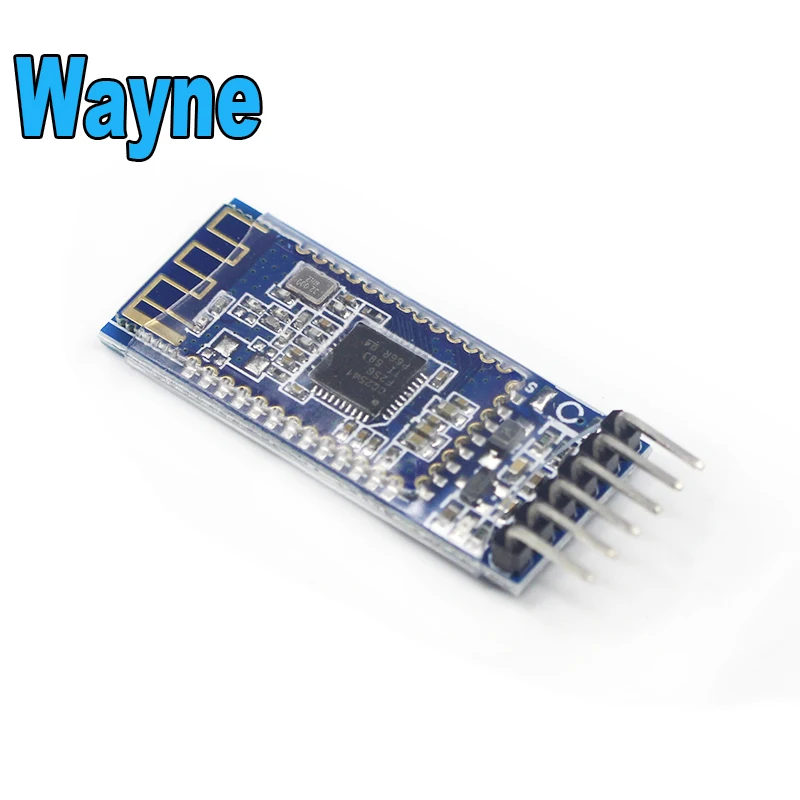

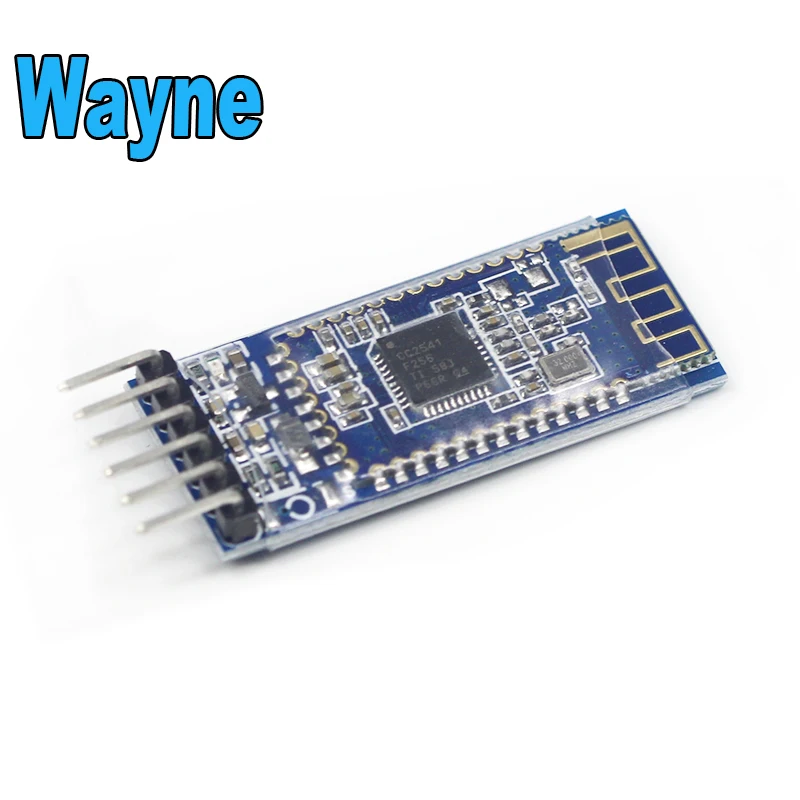

При-09 Android IOS BLE модуль Bluetooth 4 0 с нижней пластина для arduino CC2540 CC2541 последовательный

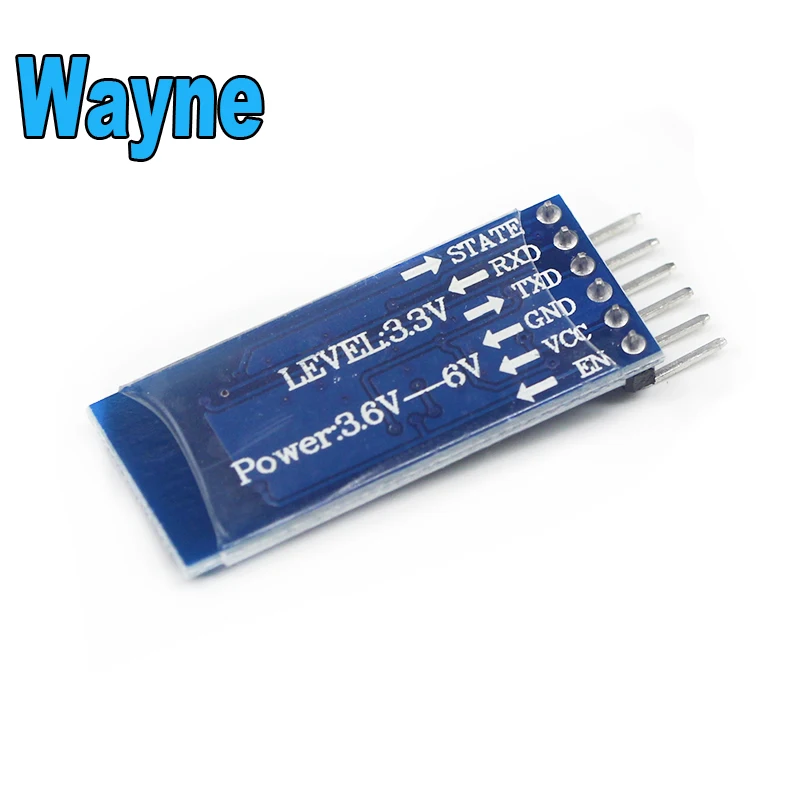

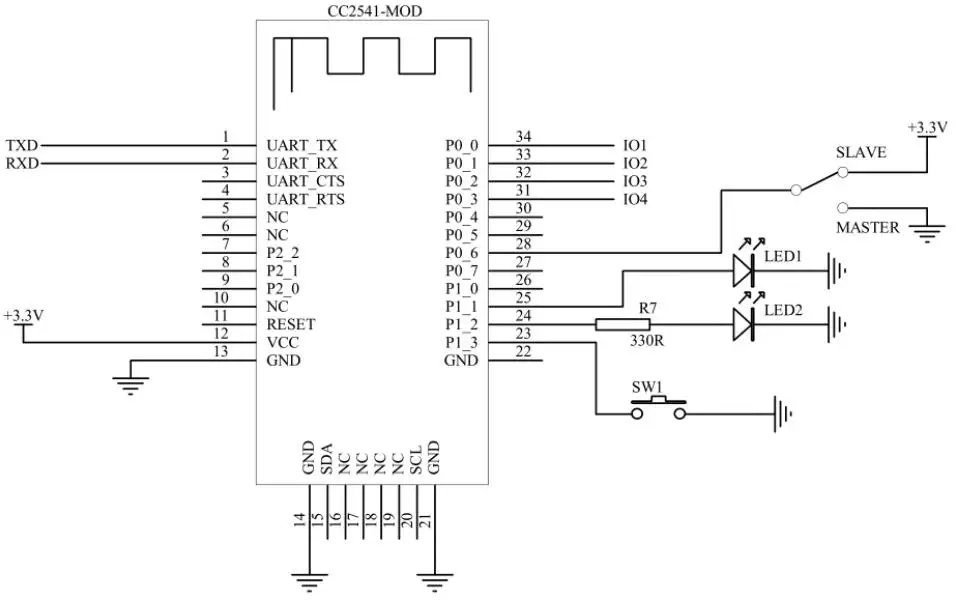

Модуль основные характеристики: 1. сверхнизкое потребление энергии в режиме ожидания 90uA ~ 400uA 2. сверхдлинное Расстояние соединения 32,8 футов/10 м 3. Сверхбыстрая скорость отклика 0,4 секунд 4. Android, Apple, PC, MAC все универсальные. 5. отправить и получить не байтовый предел, К до 3 K байт/сек 6. Нет необходимости делать MFI 7. Идеальная поддержка системы IOS 8. Android4.3 системы идеальную поддержку. 9. интегрированный модуль Master-slave, с тремя функциями прозрачной передачи, дистанционного управления и PIO приобретение, переключение и настройка через набор команд AT. Как и в случае с модулем серийного порта Bluetooth, который вы использовали раньше, вы можете легко обновить до синего 4,0 без изменения PCB и нижней компьютерной программы! Модуль Особенности: Условия Применение: Apple mobile phone limited 4S и выше модели, системная версия iOS6 и выше Android phone limited: система является версией 4,3 и выше, а версия Bluetooth телефона-4,0. 1. Основной модуль использует Ведомый Модуль BT05, а выходные интерфейсы включают VCC, GND, TXD, RXD и состояние. Светодиодный вывод светодио дный состояния зарезервирован, и один чип может судить, подключен ли Bluetooth через состояние стопы. 2. светодио дный указывает на состояние соединения Bluetooth. Мигающий показывает, что нет подключения Bluetooth. Постоянный свет указывает, что Bluetooth подключен и порт открыт. Штырь состояния выводит высокий уровень, который нужно соединить, и другие состояния низки. 3. установите модуль в качестве основного режима: модуль установил модуль master-slave для программного обеспечения, отправьте по адресу + ROLE1 через Серийный порт (возврат перевозки или добавление \ r \ n), возврат ОК, это означает, что Настройка успешна, затем модуль светодио дный свет быстро переходит в мигающий. Основной модуль подключения подчиненного модуля должен быть подключен по команде AT (см. набор команд BT05 AT для получения подробной информации). 4, нижняя пластина 3,3 В LDO, входное напряжение 3,6 ~ 6 В, входное напряжение запрещено превышать 7 В! 5, уровень интерфейса 3,3 В, может быть подключен непосредственно к различные одночиповых (51, AVR, PIC, ARM, MSP430, и т. д.), 5 В микроконтроллер может также быть напрямую подключен, без MAX232 не может пройти MAX232! 6, эффективное расстояние 7-10 м, более 10 м также возможно, но не гарантирует качество соединения 7. после сопряжения, при использовании полный дуплекс последовательный порт, вам не нужно знать любой протокол Bluetooth, но поддерживает только 8-бит данных бит, 1-бит стоповый бит, без формат связи четности. Это также самый общий формат связи и не поддерживает другие форматы. 8. Когда соединение Bluetooth не установлено, скорость передачи данных, имя и пароль сопряжения могут быть установлены командой AT, и параметры набора сохранены после отключения питания. Автоматическое переключение в прозрачный режим после подключения Bluetooth 9, маленький размер (3,57 см * 1,52 см), завод патч производства, чтобы гарантировать качество патч. И набор прозрачной термоусаживаемой трубки, пылезащитной и красивой, и имеет определенную антистатическую способность. 10. ссылка-раб, и раб может быть сопряжен с различными компьютерами с поддержкой Bluetooth, хостами Bluetooth, большинством мобильных телефонов с поддержкой Bluetooth, КПК, PSP и другими умными терминалами. Мало общего (очень важно) TXD: Отправитель обычно представлен как собственный отправитель. Нормальная связь должна быть подключена к RXD другого устройства. RXD: приемный конец, как правило, представлен как собственный приемный конец, и нормальная связь должна быть подключена к TXD другого устройства. При нормальном общении собственный TXD всегда подключается к RXD устройства! Самополучение: RXD подключен к TXD других устройств во время нормальной связи. Поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете данные, отправленные самостоятельно, то есть его собственный TXD напрямую подключен к RXD, который используется для проверки собственной передачи и приема. Является ли это нормальным или нет fas тест и самый простой метод тестирования. Когда возникает проблема, тест сначала выполняется, чтобы определить, является ли продукт неисправным. Loopback Тесты
