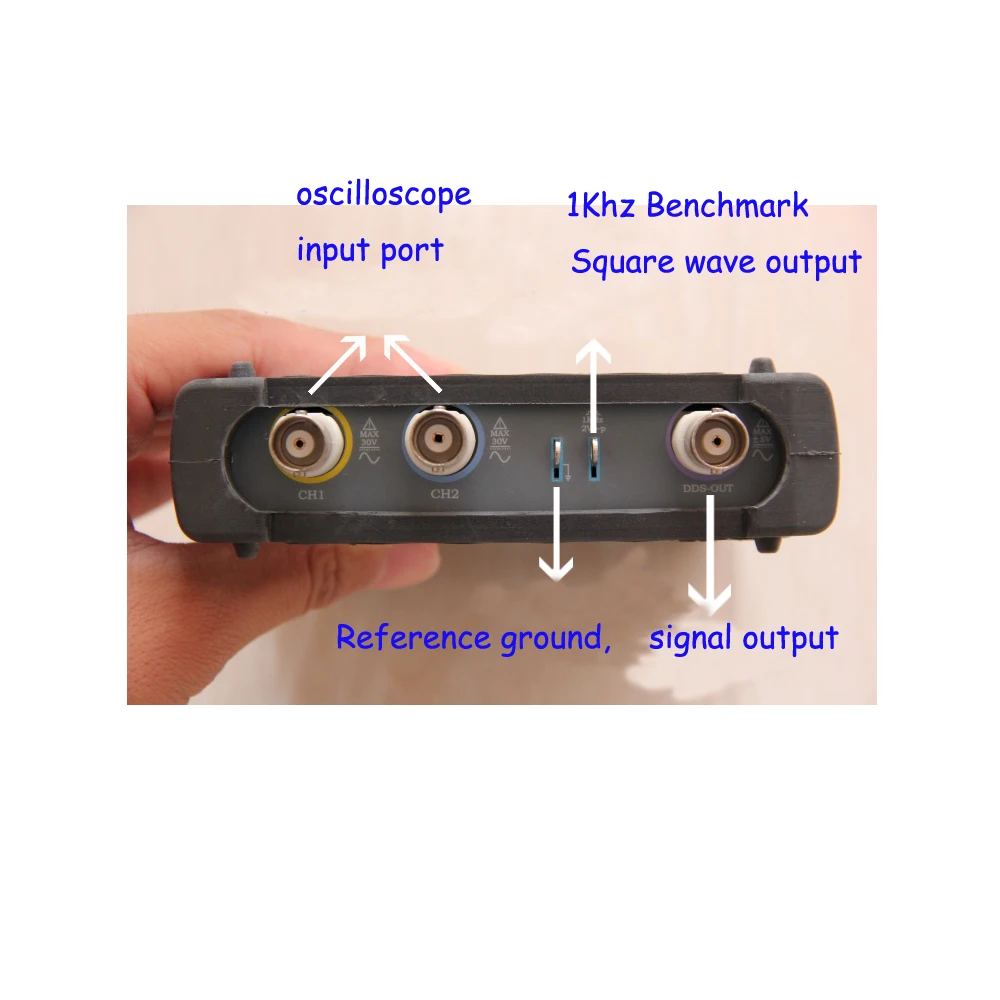

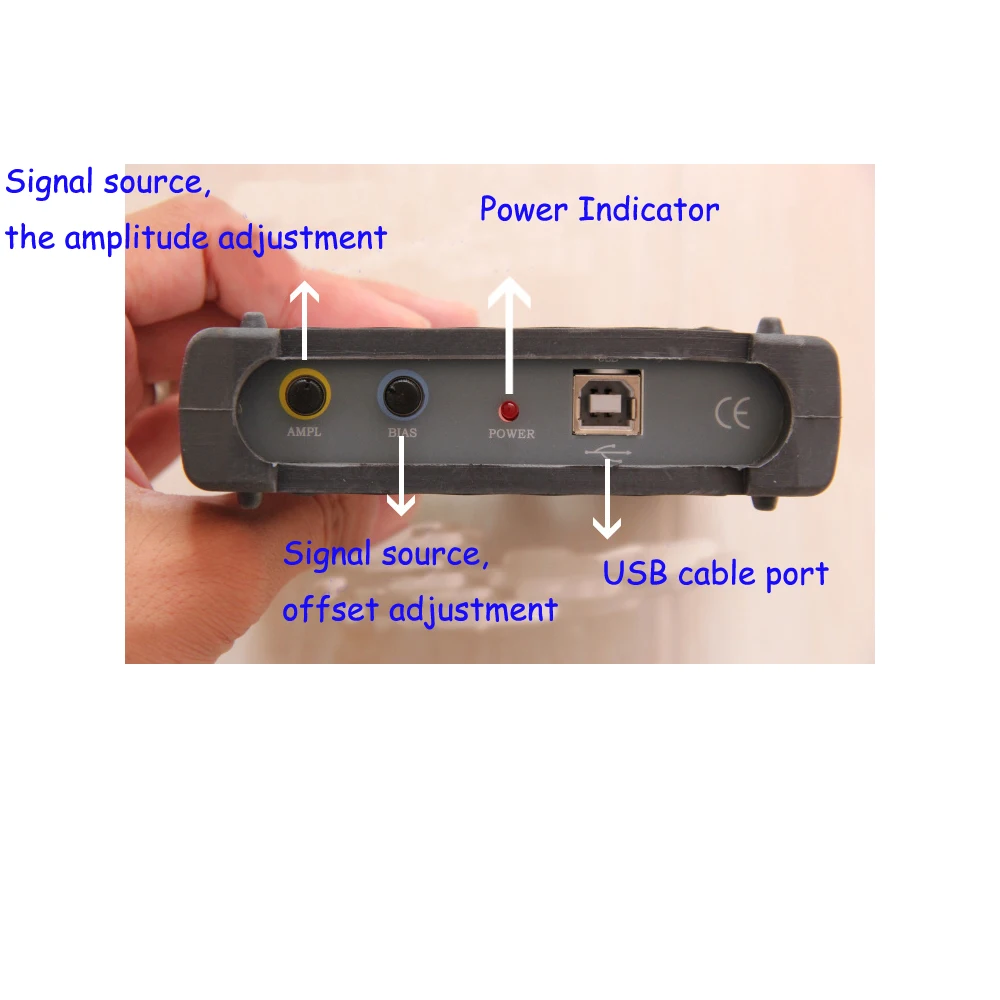

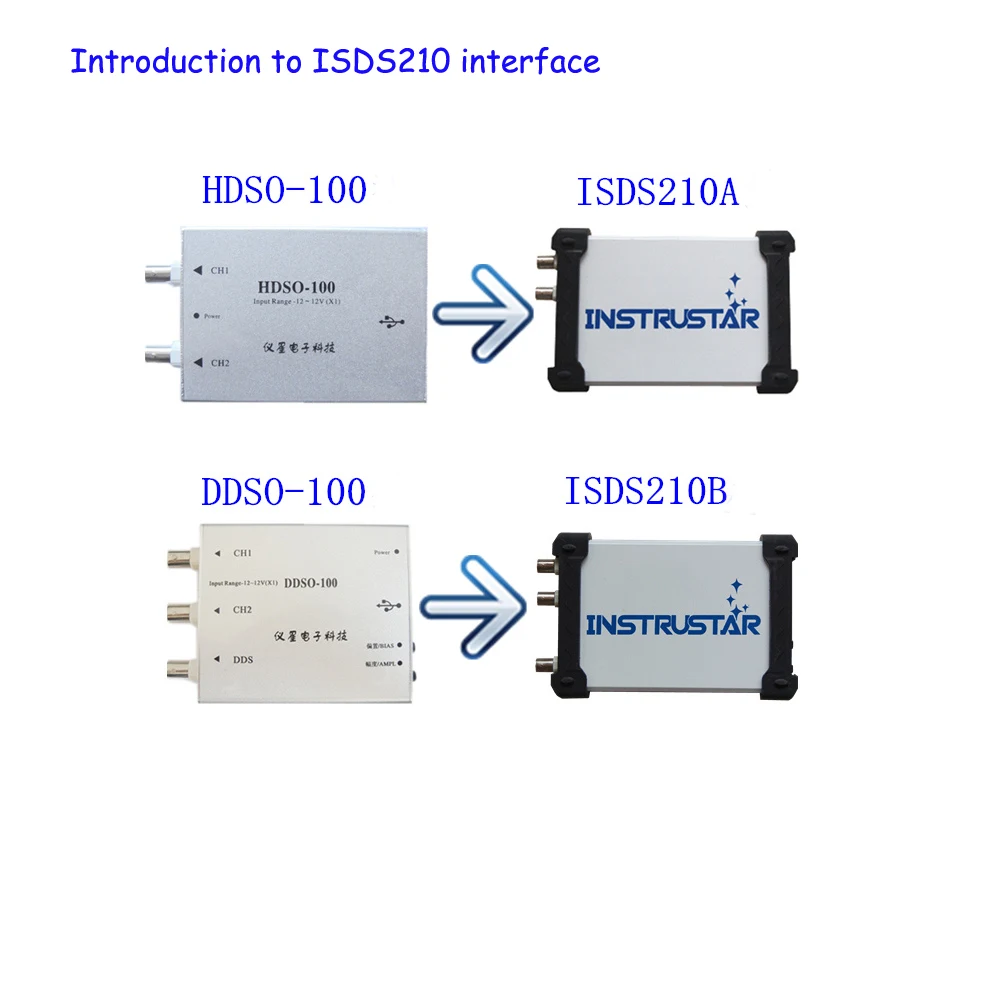

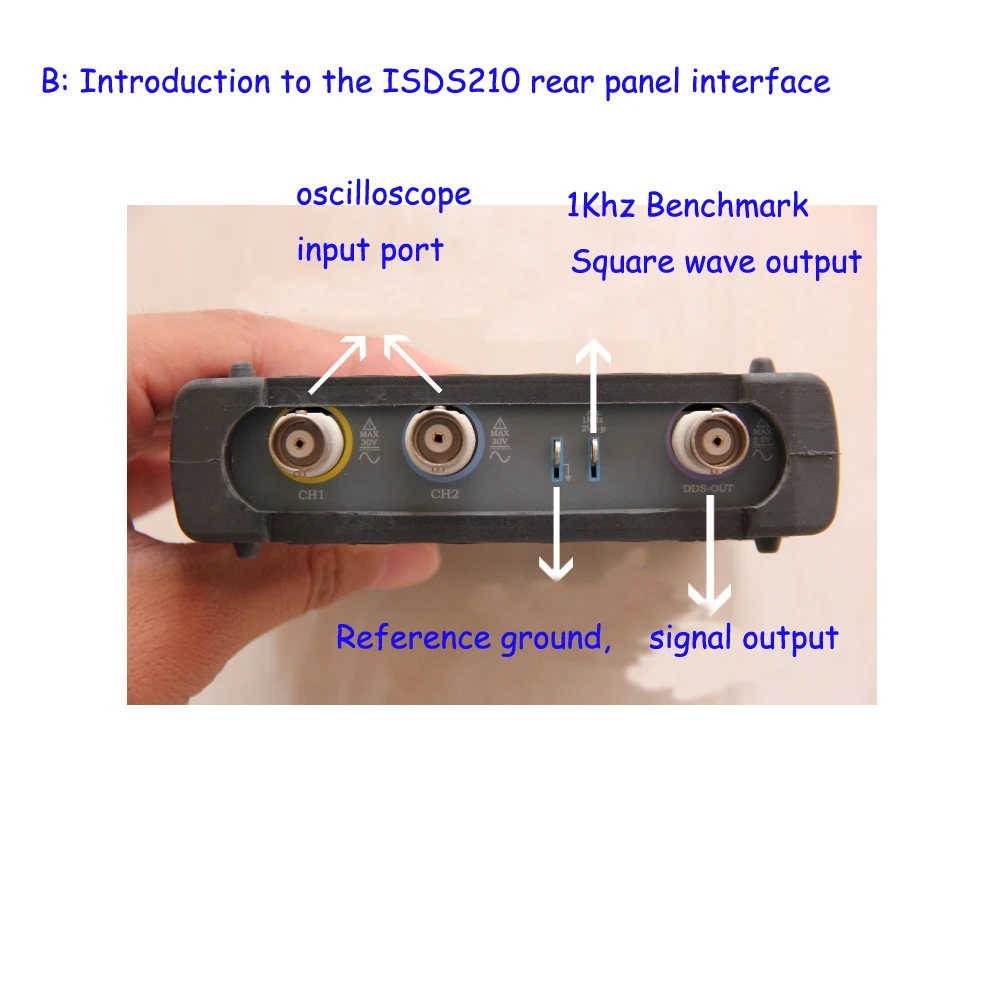

Instrumstar ISDS210B 4 в 1 цифровой осциллограф двухканальный 40 МГц 100 м на основе ПК осциллограф + анализатор спектра+ DDS + подметальная машина

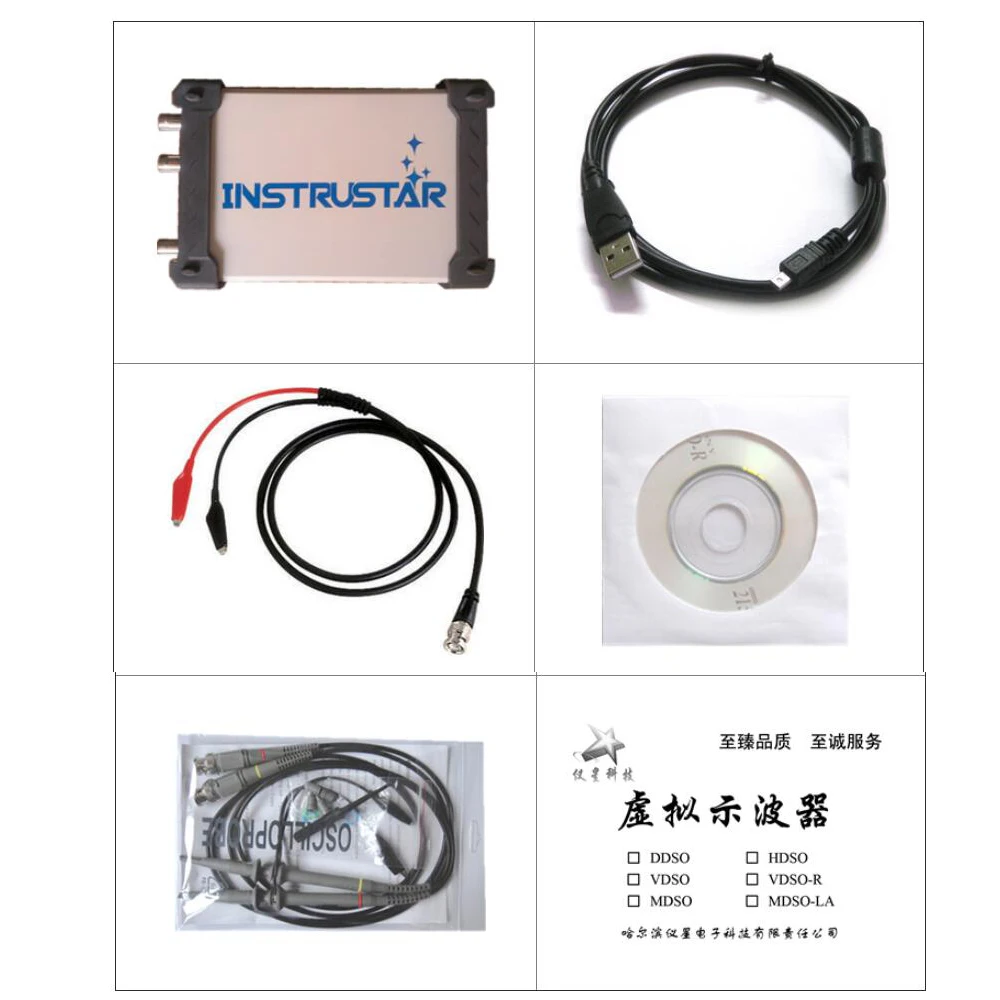

Посылка будет iНабор:

1 цифровой осциллограф instrumstar ISDS210B

Введение:

ISDS210B двухканальный цифровой осциллограф, с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо продуманная полоса пропускания 40 м, 100 м Частота дискретизации, 2 канала, переменная поддержка X, Y и XY переменная схема двухканального виртуального осциллографа, анализатор спектра. Между тем, ISDS210B имеет функцию DDS и Sweep. DDS поддерживает 5 видов выходного сигнала, Синусоидальная волна может выводить до 20 м. Устройство поддерживает связь с ПК через высокоскоростной USB2.0.

Цифровой осциллограф

Анализаторы спектра

DDS

Развертка

ISDS210B

И radic;

И radic;

И radic;

И radic;

Спецификация:

Цифровой осциллограф

Каналы

2.

Сопротивление

1MΩ 25pF

Муфта

AC/DC

Вертикальное разрешение

8 бит

Диапазон усиления

-16 В ~ 16 В (зонд X1)

-160 В ~ 160 в (зонд X10)

Вертикальная точность

± 3%

Диапазон временной базы

1ns-20s

Входная защита

Диод, 50Vpk

Автокомплект

Да (от 10 Гц до 40 МГц)

Режим запуска

Авто, нормальный и сигнальный

Тип триггера

Нет, Rising edge, Falling edge,

Поднимающаяся кромка или опускающаяся кромка

Уровень триггера

Да

Источник запуска

CH1, CH2

Размер буфера

512KB/CH

Полоса пропускания

40 МГц

Максимальный образец

100 мс/с

Вертикальный режим

CH1, CH2, ADD, SUB, MUL

Режим отображения

X, Y-T X-Y

Измерения

Да

Сохранение волн

Osc (частный), Excel и Bmp

Анализаторы спектра

Каналы

2.

Полоса пропускания

40 МГц

Алгоритм

FFT (18 окон), корреляция, спектр мощности

FFT points

8-1048576/CHN

FFTИзмерение

Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR

Обработка фильтра

Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода.

IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра

DDS

Волна

Синус, квадрат (рабочий Круг, переменный), треугольник, вверх Sawtooth, вниз Sawtooth

Амплитуда

≥ 9Vp-p (без нагрузки)

Сопротивление

200Ω ± 10%

Смещение

± 2,5 В

Частотный диапазон

1 Гц ~ 20 МГц (синус), 1 Гц ~ 2 МГц (другие)

Разрешение частоты

1 Гц

Частотная устойчивость

± 1 × 10-3

Точность частоты

± 5 × 10-3

Линейность треугольной волны

≥ 98% (1 Гц ~ 10 кГц)

Искажение синусоидальной волны

≤ 0.8% (1 кГц)

Квадратная волна поднимается/время падения

≤ 100 нс

Квадратный волновой рабочий Круг

1% ~ 99%

Развертка

Диапазон развертки

Fs1601 Fe

Диапазон времени подметания

0,1 ~ 10 s

Амплитуда

0.5Vp-p ~ 10Vp-p

Развертка

Стиль развертки

Линейная развертка, бревенчатая развертка

Линейный диапазон развертки

1 Гц-20 МГц, мин 1 Гц шаг

Диапазон развертки бревен

1 Гц-10 МГц, 1,10, 100 .... логарифмический шаг

Примечание:

Источник сигнала DDS, с увеличением частоты, наиболее значительный выход становится меньше, максимальная амплитуда каждого частотного сегмента, как показано ниже:

Частота/Vpp

<1 МГц

2 МГц

5 МГц

10 МГц

20 МГц

Синус

9,26 в

8,48 в

6,16 в

2,64 в

0,63 в

Квадратный

9,36 в

9,36 в

--

--

--

Треугольник, вверх, опилочка, вниз, опилочка

9,12 в

7,36 в

5,08 в

--

--

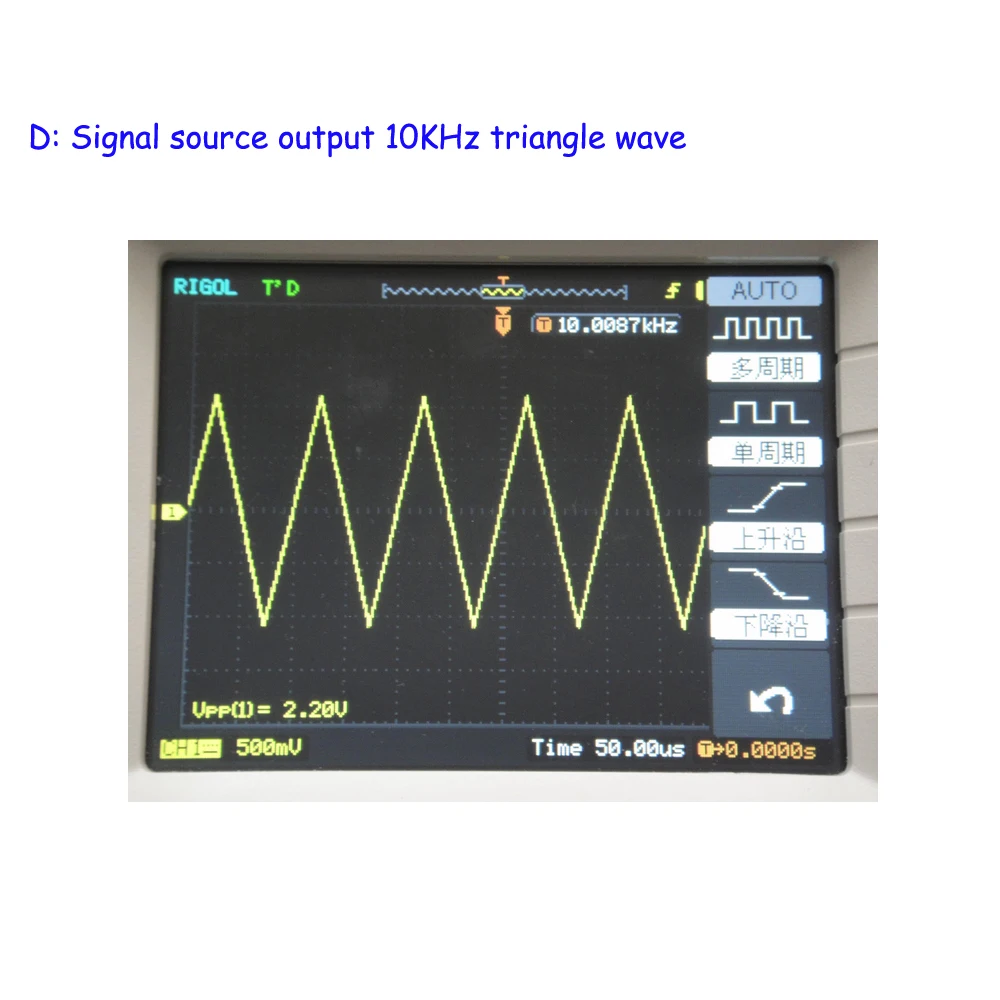

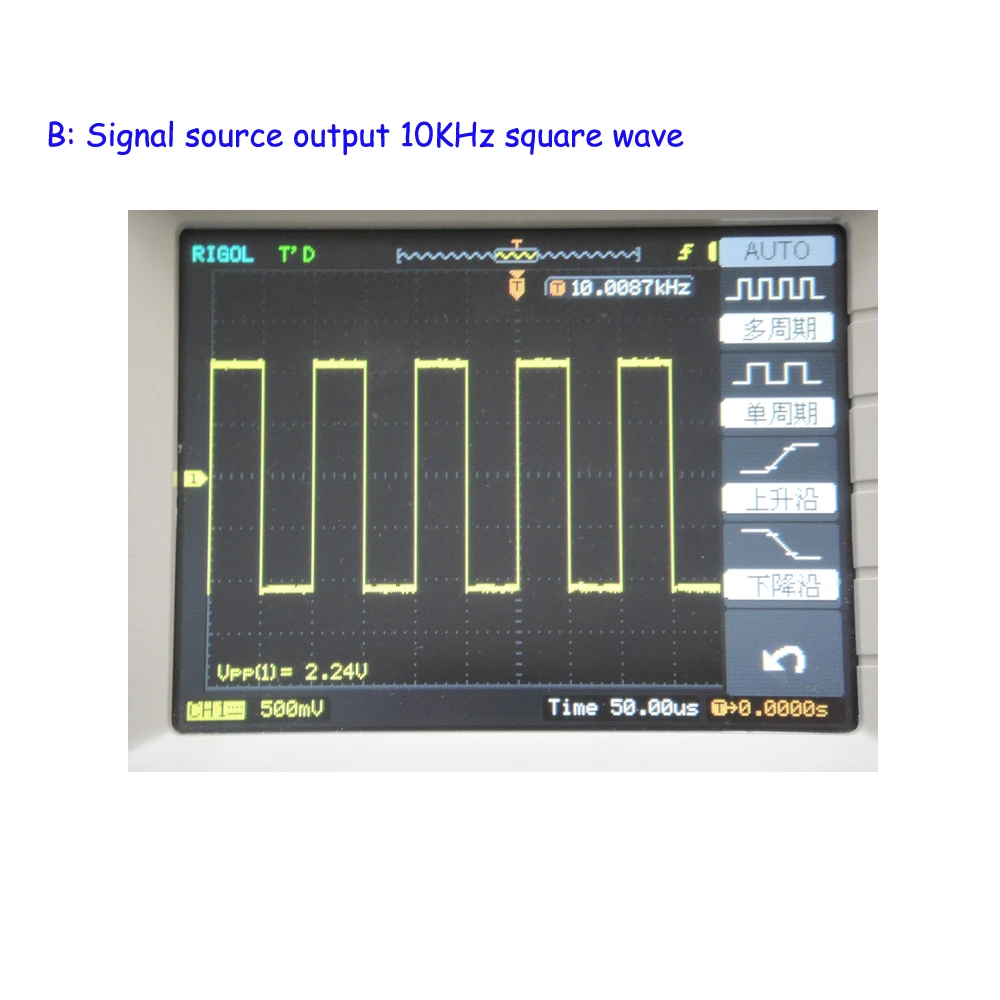

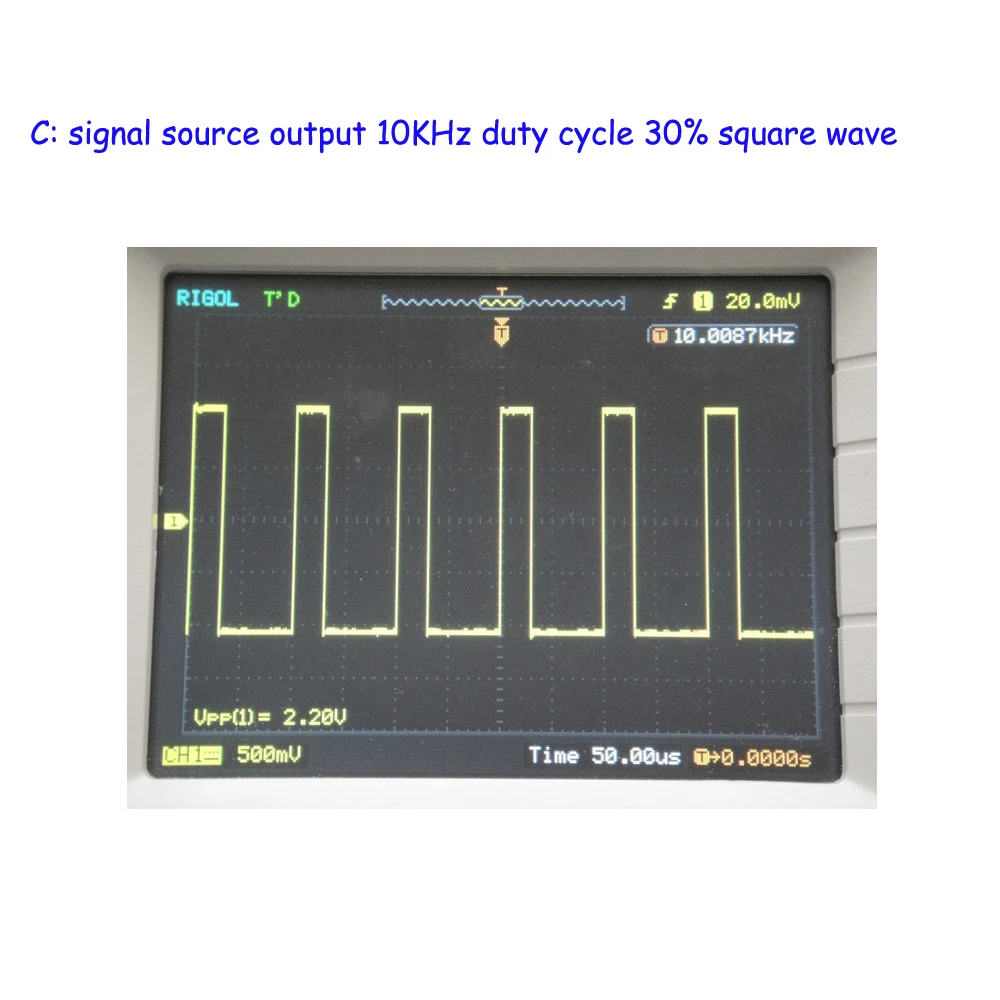

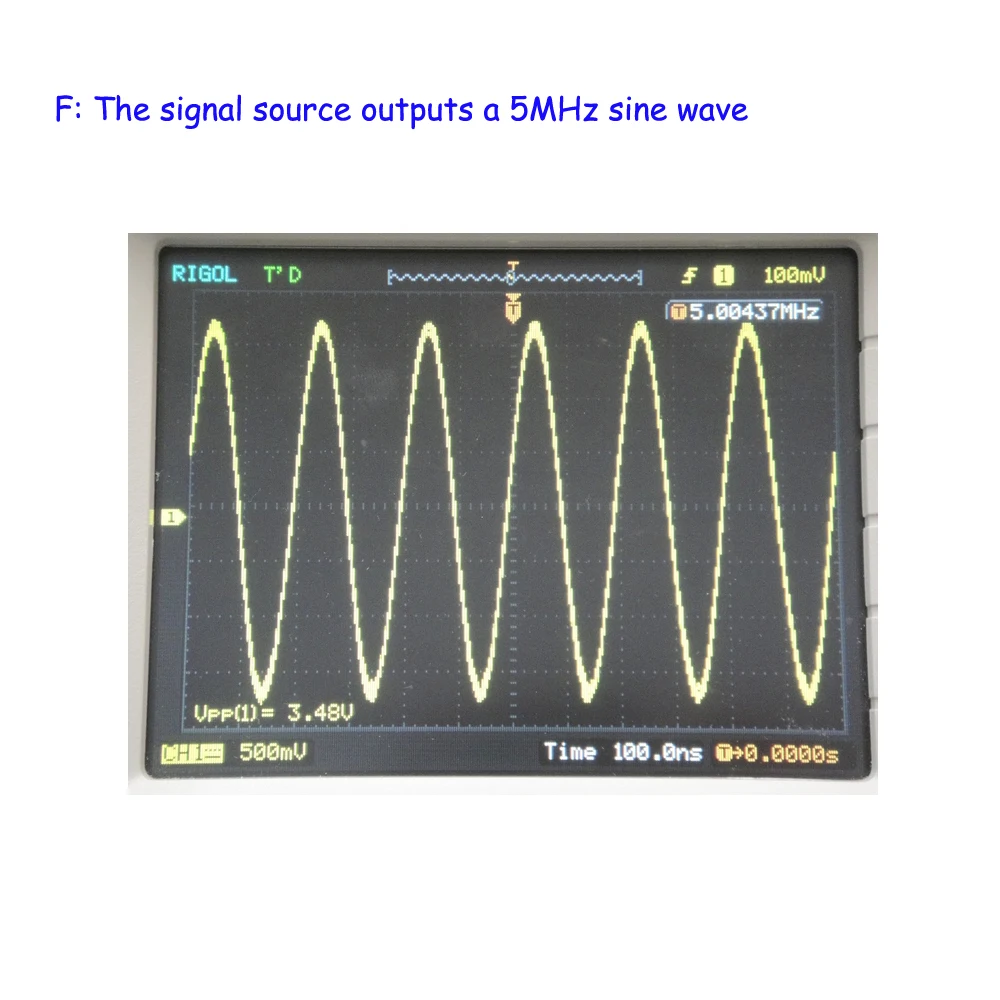

Изображение, показывающее:

Результаты измерений

4,1 моделирование-упрощенная версия программного обеспечения, все моделируется на традиционном дизайне осциллографа. Вы начинаете простое обновление, устраняя необходимость в времени обучения ..

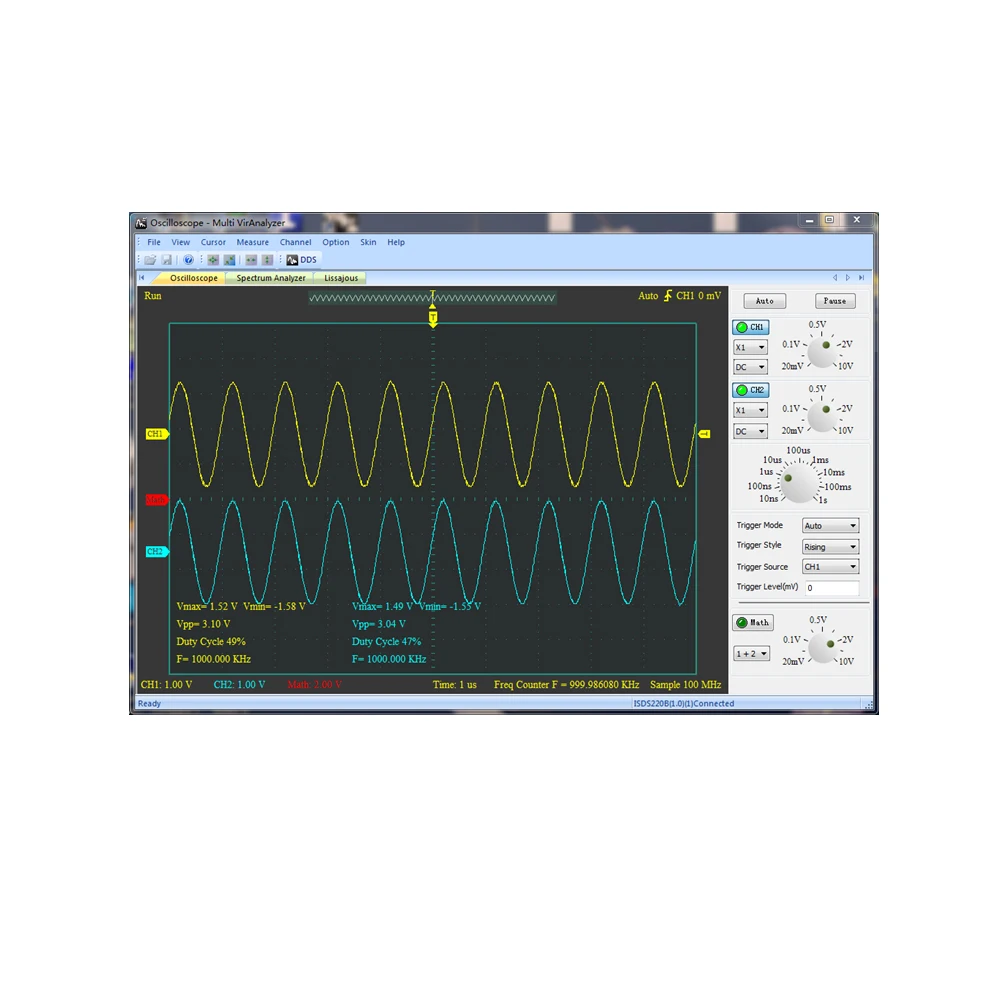

4,1 упрощенная версия 1 м синус

<? Xml: префикс пространства имени = "w" ns = "urn: schemas-microsoft-com: office: word"/>

4,2 мощная профессиональная версия программного обеспечения, с использованием собственной разработки алгоритмов обработки цифровых сигналов, интегрированного спектра FFT, спектра мощности, корреляции и цифрового фильтра.

FFTПоддержка выбора 8-1048576,

Поддерживает прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss, dolph_chebyshev до 18 видов окон;

Поддержка измерения гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR

Спектр мощностиПоддержка, самомощный спектр и кросс-силовой спектр вычисления;

КорреляцияПоддержка, самостоятельный и кросс-корреляционный расчет;

Цифровой фильтрПоддержка дизайна фильтра IIR и FIR.

Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода.

IIR фильтр поддерживает "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип дизайна фильтра.

Поддерживает сигналы, собранные непосредственно разработанной обработкой фильтра, и результаты фильтрации дисплея позволяют проектировать фильтры более упрощенными.

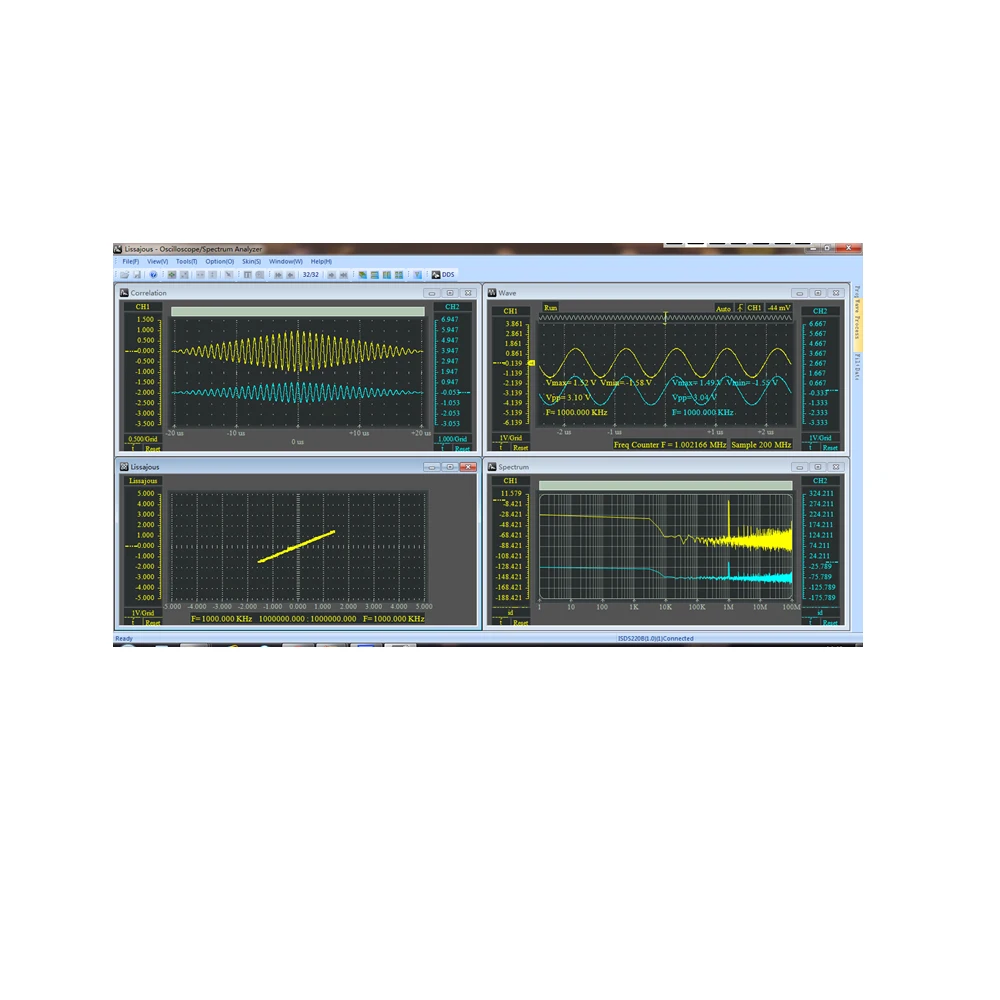

4,2 1 м синус, Lissajous, FFT спектр, корреляция

4,3 1 м синус, корреляция, спектр мощности

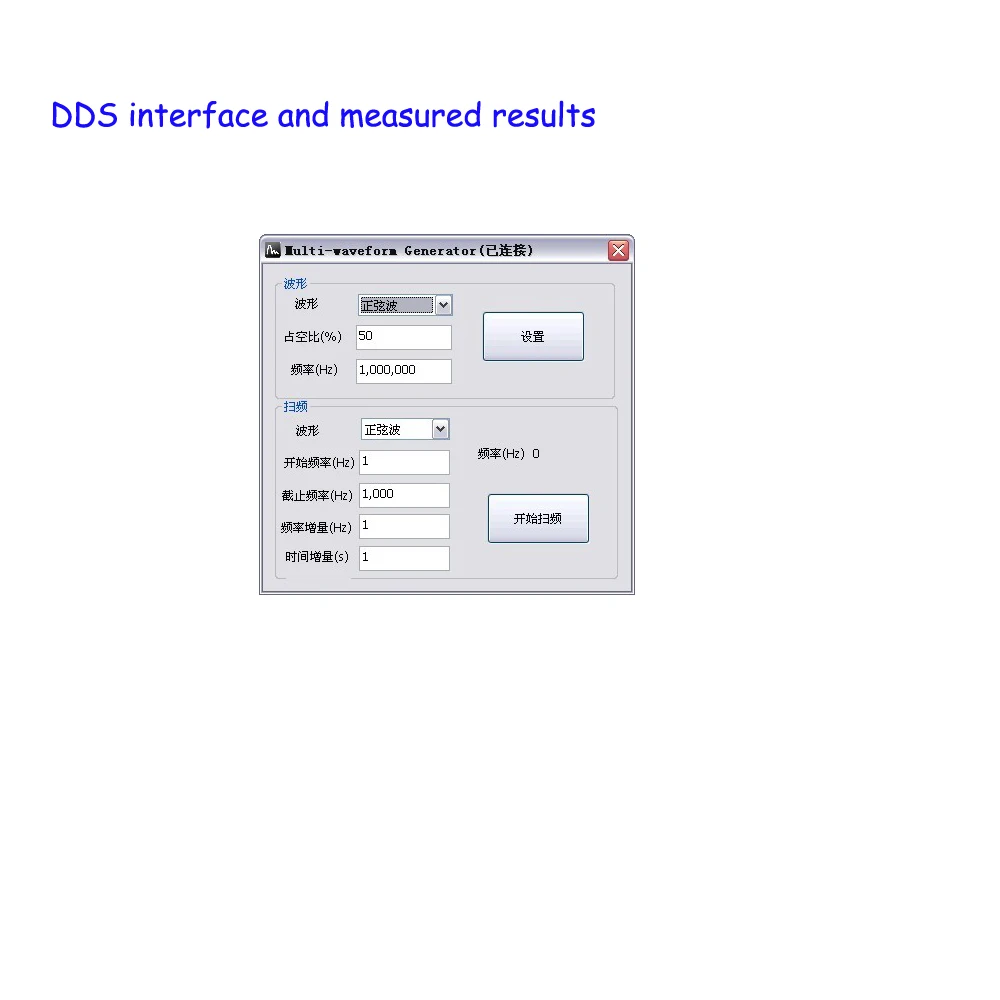

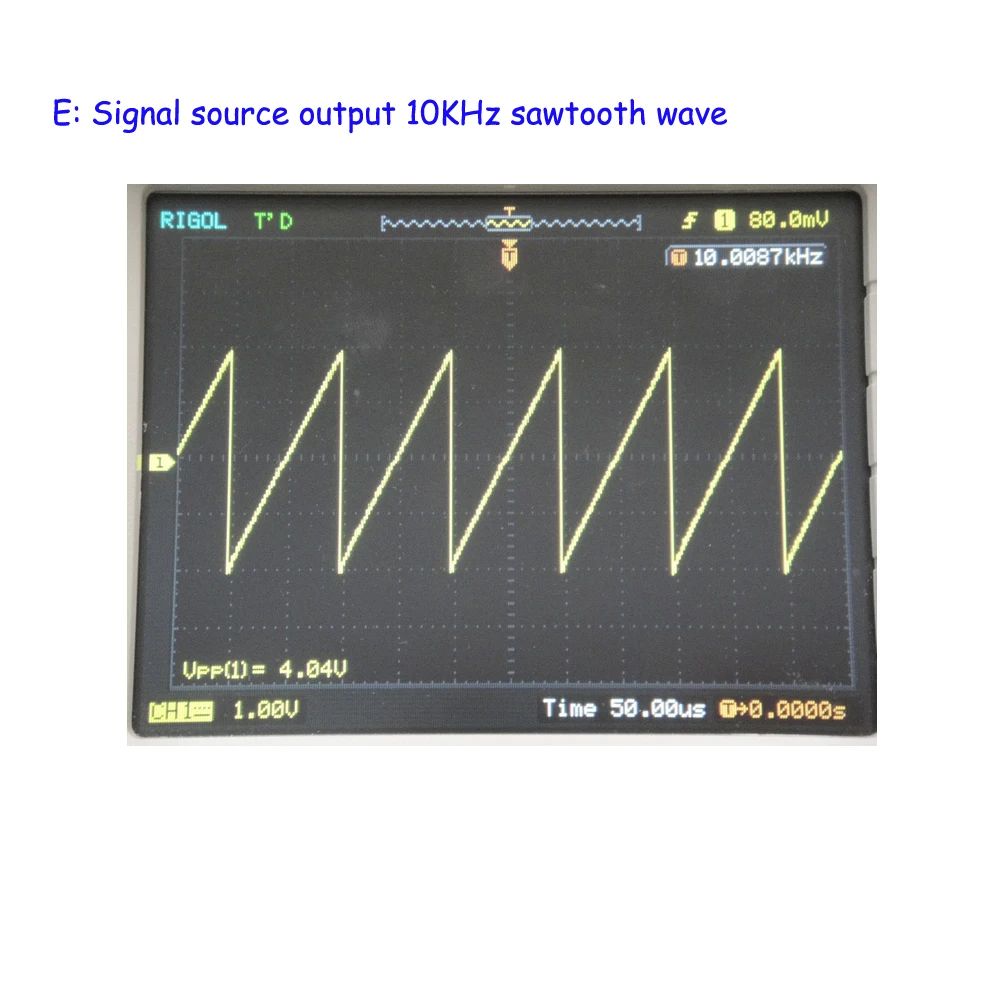

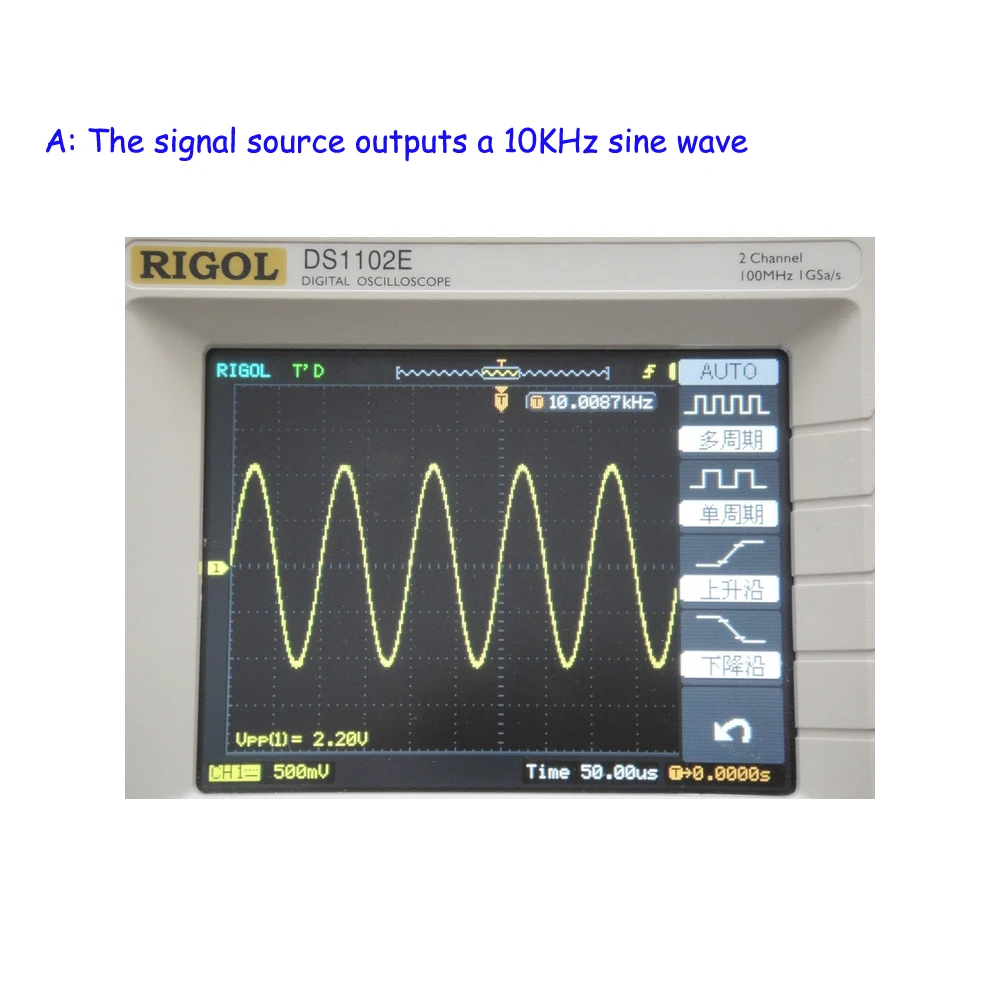

4. Интерфейс DDS и результаты измерений

5,1 DDS

5,2 10 м синус

5,3 100 K квадрат

5,4 100 K трианглар
