FUNSHION LAB 433 mhz радиочастотный передатчик и приемник Superheterodyne ASK433 модуль с антенной

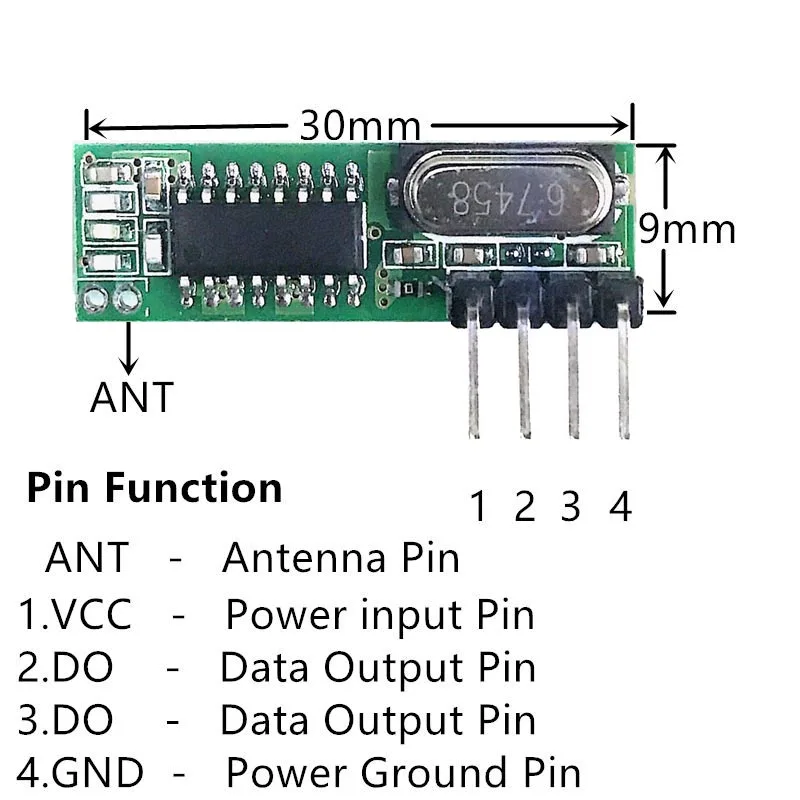

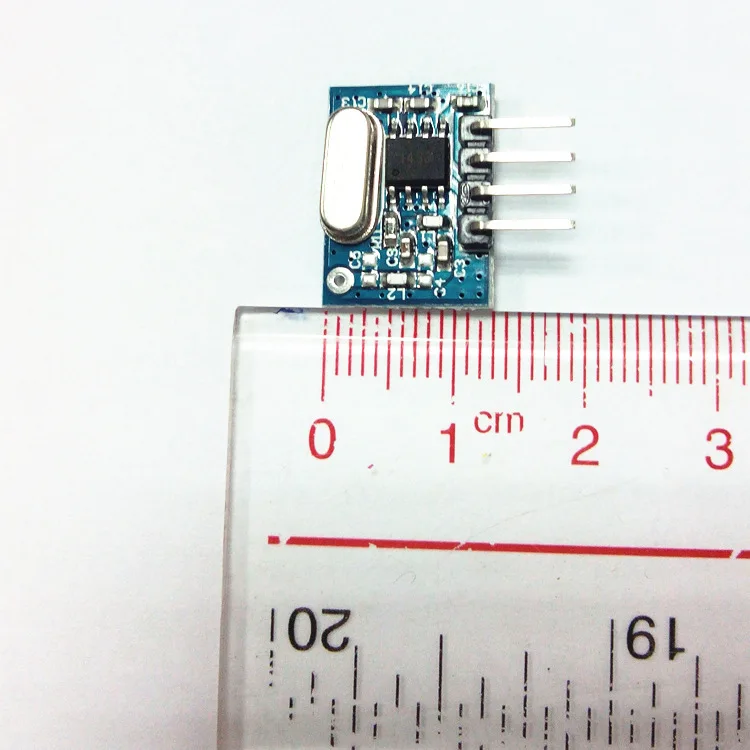

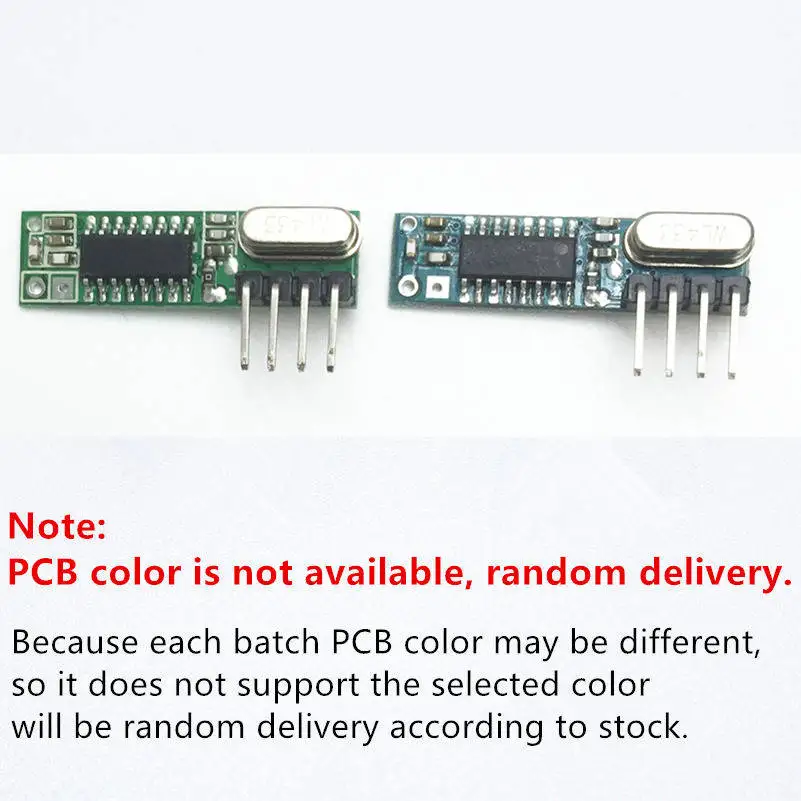

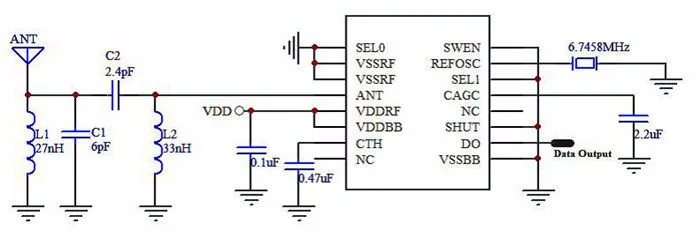

Посылка включает в себя: Модуль приемника (RX470-4) * 1 шт.   Модуль передатчика (WL102-341) * 1 шт.   Антенна * 2 шт.(Короткая антенна для передатчика;Длинная антенна для приемника.)     Применение окружающей среды Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.   Описание продукта: [Модуль приемникаE) пПродукция Модель: RX470-4 (RX470-4 WL101-341 обновленная версия, более стабильная производительность, более быстрая передача данных) RX470-4  Супергетеродинный беспроводной приемникМодуль принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-108dBm), Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала. Продукт Особенности 1. Поддержка модуляции ASK / OOK, чувствительность приемника-108dBm; 2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц; 3. Приоритет Диапазон входного напряжения: 2,2 V-5V; Рабочий ток:  Тип: 2,1 мА (требование: VDD = 5 В); Тип: 2,1 мА (требование: VDD = 3 В) 4. Ток покоя: 1uA 5. Низкое энергопотребление; 6. Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международную сертификацию; 7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема; 8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц; 9. Диапазон температур: -40-85 °C 10. Ультра-Малый размер 30 × 9 × 1 (мм) (может быть настроен в соответствии с заказчиком) 11. Внешняя антенна: 32 см одножильный провод, раненный в спираль Монтажной схемы ( 433,92 МГц 2,5 кбит/с типичная схема) Эти радиочастотные модули очень популярны среди Arduinotinkerers. 433 МГц используется в самых разных приложениях, требующих беспроводного управления. Эти модули очень дешевые, и вы можете использовать их с любым микроконтроллером (MCU). Ссылки, например: [Модуль передатчика] модель изделия: WL102-341 WL102-341 модулем передатчика являются UHF ASK модулированные передатчики, поддержка ASK и модуляция OOK. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с короткой беспроводной связью. Рабочая частота 433 МГц, мощность передачи больше 11dBm. Продукт Особенности 1. Поддержка модуляции ASK / OOK, мощность передачи больше 11dBm; 2. Рабочая частота: 433,92 МГц; 3. Приоритет Диапазон входного напряжения: 2,0 V-3,6 V; 4. Низкое энергопотребление режим выключения тока составляет менее 1uA; 5. Скорость передачи до 20 кГц; 6. Расстояние запуска: 20-200 метров 7. Размер: 16*12*1 мм 8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия 9. Диапазон температур: -45-85   °C Монтажной схемы Приложений 1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника, 2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками 3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация 4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери 5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

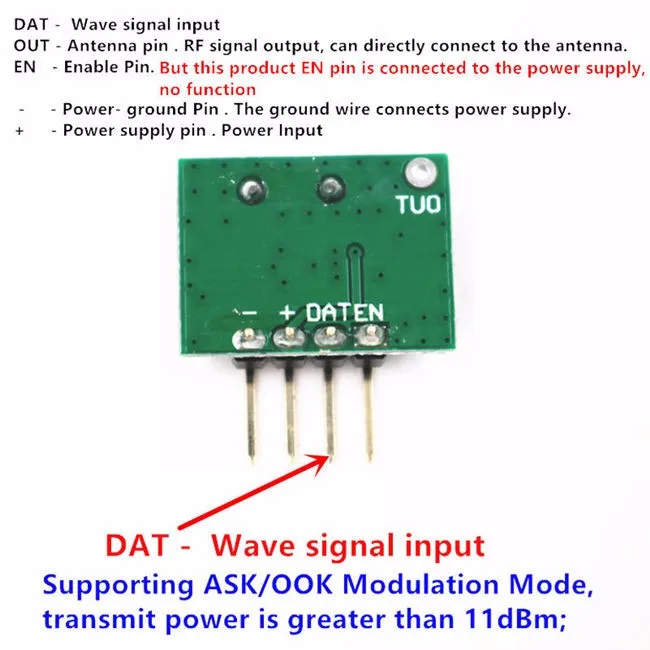

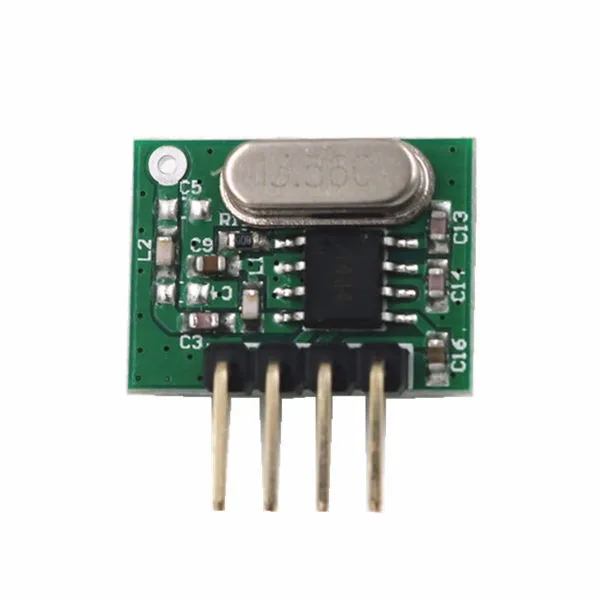

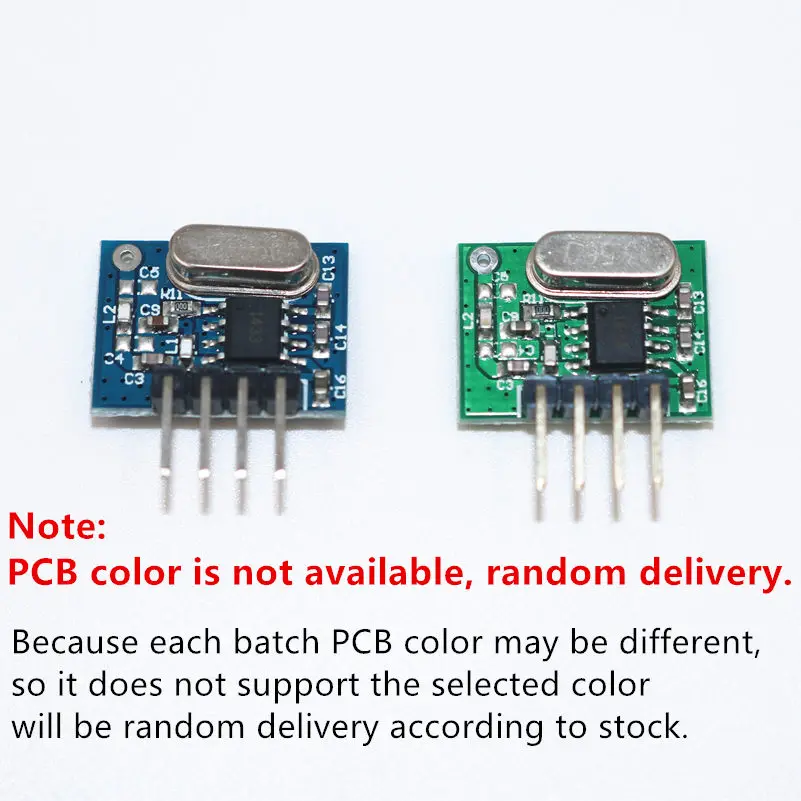

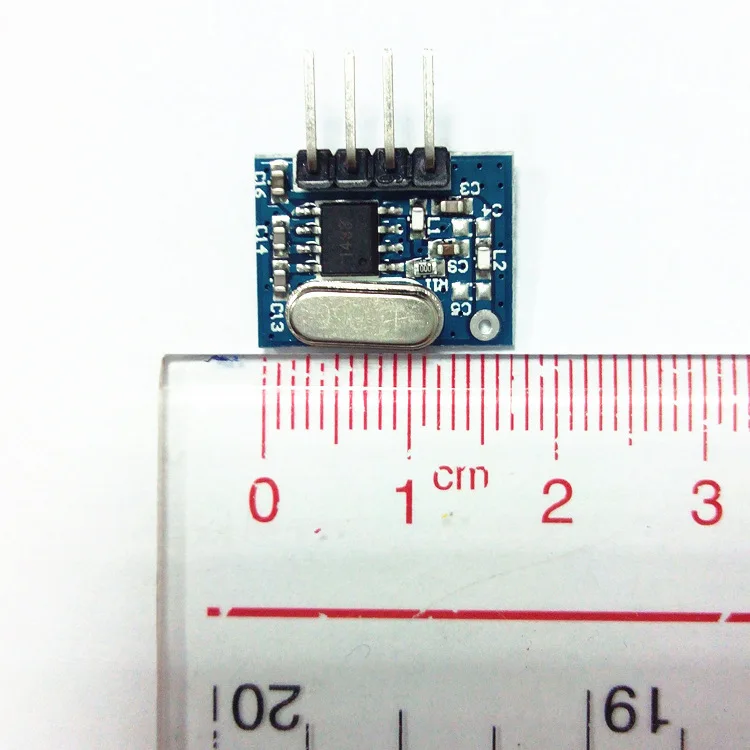

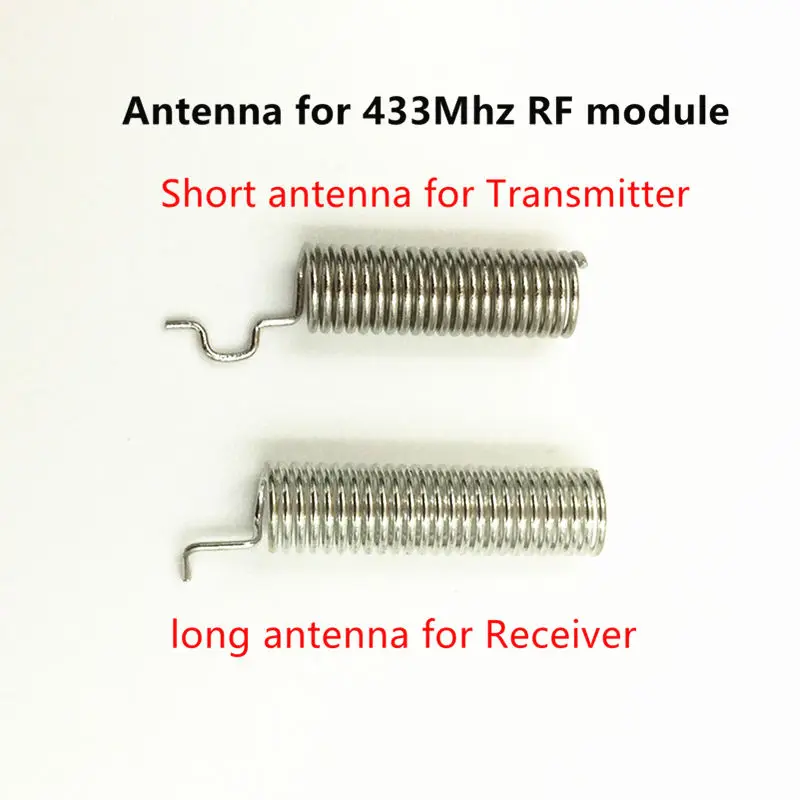

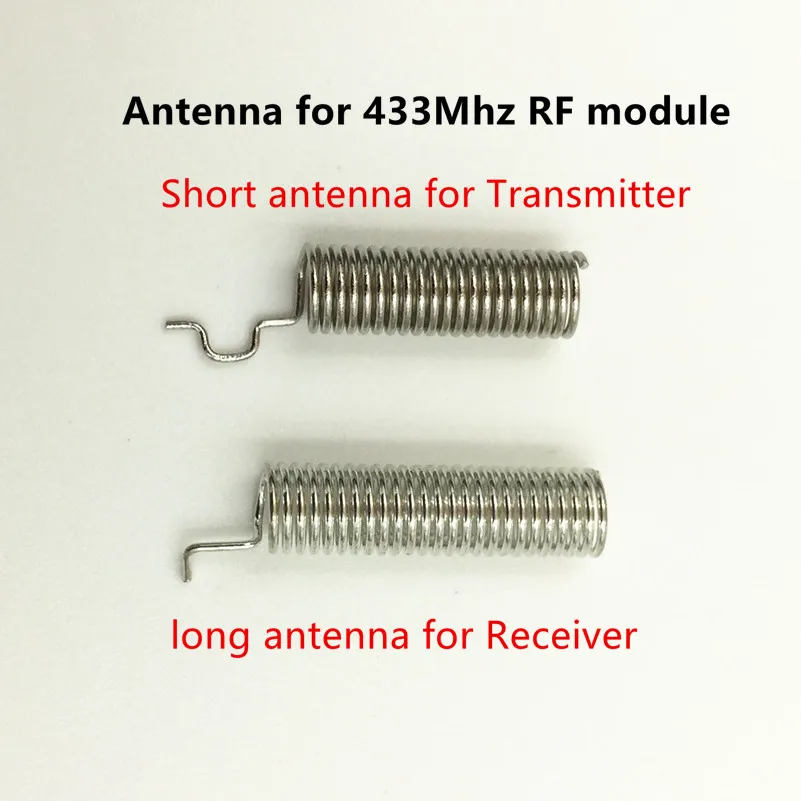

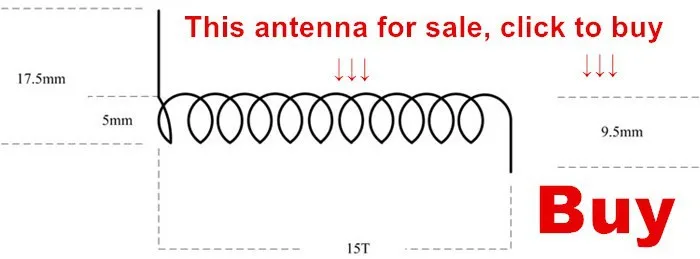

Передатчик Модуль расширения, штыревая панель Разрешение:   DAT             -Волна входного сигнала OUT-Антенны pin-код. Радиочастотного сигнала outpuФутболка,CПрямое подключение к антенне. RU-Включение Pin-код.Но этот продукт EN pin подключен к источнику питания, нет функции  -   -Мощность-заземление. Провод заземления соединяет источник питания. +   -Штырь источника питания. Мощность Вход  Выбор антенны Описание   Общее применение режим Для общего применения режим ,Антенна может непосредственно принять общие характеристики с рынка; Конкретная информация: Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм (за исключением кожи антенны): 0,5 мм ; Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм; Диаметр обмотки антенны (включая кожу антенны):5 мм; Номер поворота обмотки: 15 поворотов   В схематический Рисунок: Специальный режим усиления   Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом:   433 МГц Антенна   Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм Длина провода сварного конца: 12 мм Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм; Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм   В схематический Рисунок:
