Радиочастотный передатчик и приемник FUNSHIO 315 МГц Супергетеродинный модуль

Радиочастотный передатчик и приемник NEW315mhz, Супергетеродинный UHF модуль дистанционного управления ASK, маленький размер, низкая мощность для Arduino/ARM/MCU

Посылка включает в себя:

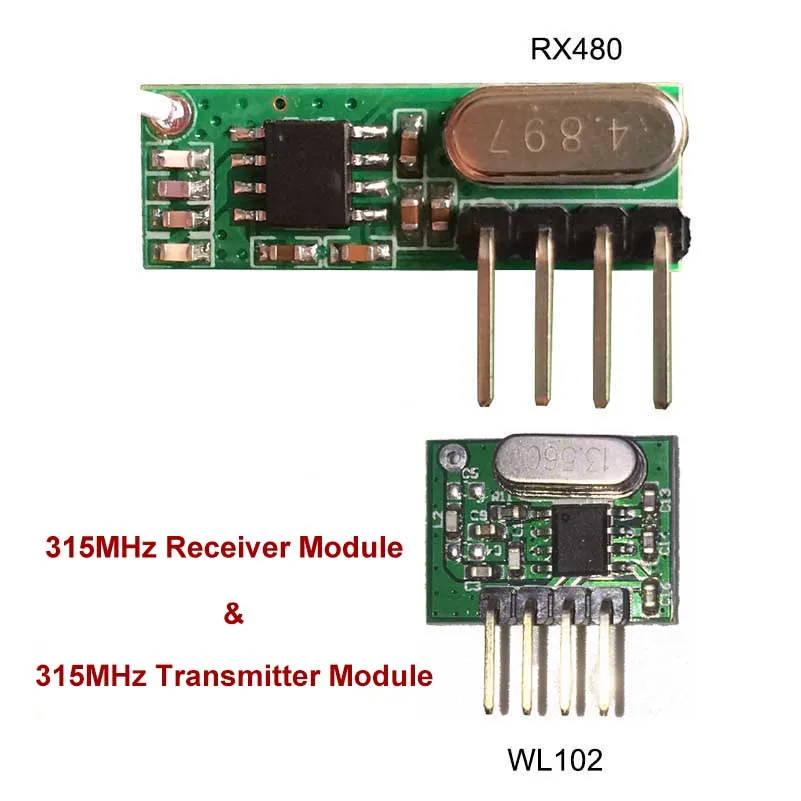

Модуль приемника * 1 шт. Модуль передатчика * 1 шт. В посылка не входит антенна. Применение окружающей среды Пульт дистанционного управления, модуль приемника, мотоциклы, Автомобильная Противоугонная продукция, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное управление аудио, электрические двери дистанционного управления, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным управлением громкостью, двери с дверцами Пульт дистанционного управления, дверной Открыватель, система управления дверным закрытием, пульт дистанционного управления занавесками, сигнализация, сигнализация, пульт дистанционного управления мотоцикла, электромобили, пульт дистанционного управления MP3.   Описание продукта: [Модуль приемника] модель изделия: RX480 RX480SUperheterodyne беспроводной приемникМодуль принимает демодуляторы UHF ASK, поддерживающие модуляцию ASK и OOK. Модуль приемника отличается высокой чувствительностью (-107 дБм), Низкая производительность, а также высокий динамический диапазон (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный фронтальный усилитель с низким уровнем шума, миксеры, фильтры, цепь частотного синтезатора и т. д., может максимизировать процесс оптимизации сигнала. Продукт Особенности 1. Поддержка модуляции ASK / OOK, чувствительность приемника-110 дБм; 2. Рабочая частота: 315 МГц, полоса пропускания около ± 150 кГц; 3. Приоритет Диапазон входного напряжения: 3,0 V-5V;     Рабочий ток:  Тип: 5,0 мА (требования: VDD = 5 В); Тип: 6,0 мА (требования: VDD = 3 В) 4. Ток в режиме ожидания: 1 А 5. Низкий расход энергии; 6. Хорошая селективность и скручивающее излучение, легко прошли CE / Fcc международные сертификаты; 7. Хороший локальный осциллятор, подавление излучения, модуль с несколькими приемниками для работы (т. Е. Более, чем один уровень) и не будет мешать друг другу, используется вместе, не влияет на расстояние приема; 8. Множественные частоты передачи, общий модуль для 2 кГц, до 10 кГц; 9. Диапазон температур: -40-85 °C 10. Ультра-маленький размер 30,25 × 8,5 × 1 (мм) (могут быть выполнены по индивидуальному заказу в соответствии с требованиями заказчика) 11. Внешняя антенна: 32 см одножильный провод, намотанный в спираль [Модуль передатчика] модель изделия: WL102-341 WL102-341 модульный передатчик UHF спросить модуляции, поддержка Спросите и OOK. Модуль передатчика объединяет аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интегрирования и т. д., может применяться с беспроводной связью с коротким радиусом. Рабочая частота 433 МГц, мощность передачи больше 11dBm.   Продукт Особенности 1. Поддержка модуляции ASK / OOK, мощность передачи больше, чем 11dBm; 2. Рабочая частота: 315 МГц; 3. Приоритет Диапазон входного напряжения: 2,0 V-3,6 V; 4. Режим отключения с низким энергопотреблением меньше, чем ток 1uA; 5. Скорость передачи до 20 кГц; 6. Расстояние запуска: 20-200 метров 7. Размер: 16*12*1 мм 8. Внешняя антенна: 25 см, обычная многоядерная или одноъядерная линия 9. Диапазон температур: -45-85   °C     Монтажной схемы Приложений 1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника, 2. Система контроля доступа, электромобили, мотоциклы, Автомобильная Противоугонная продукция, дистанционные открыватели дверей, доводчики 3. Безопасность, системы видеонаблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация 4. Пульт дистанционного управления, пульт дистанционного управления для дверей, окон, пульта дистанционного управления, светодиодный пульт дистанционного управления, пульт дистанционного управления для электрических дверей, гаражных дверей, выдвижных дверей с дистанционным управлением, дистанционные откатные ворота, раздвижные двери 5. Умный дом, пульт дистанционного управления, пульт дистанционного управления MP3, аудио

Http://ae01.alicdn.com/kf/HTB1WcwwalaE3KVjSZLeq6xsSFXaM.jpg

Выбор антенны Описание   Общее применение режим Для общего режима применения антенна может напрямую использовать общие характеристики с рынка; Конкретная информация выглядит следующим образом: Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм; Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм; Диаметр намотки антенны (включая шкуру антенны):5 мм; Поворотное число намотки: 15 поворотов



Специальный режим улучшения   Общий режим приложения не может удовлетворить, если вам нужно более дальнее расстояние связи, поэтому специальный режим улучшения может получить более дальнее расстояние связи, и конкретную информацию следующим образом:   433 МГц Антенна   Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм; (за исключением антенна кожи): 0,35 мм Длина провода сварочного конца: 12 мм Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм; Поворотный номер намотки: 26 витков; Длина намотки: 36 мм   Диаграматический Рисунок:
