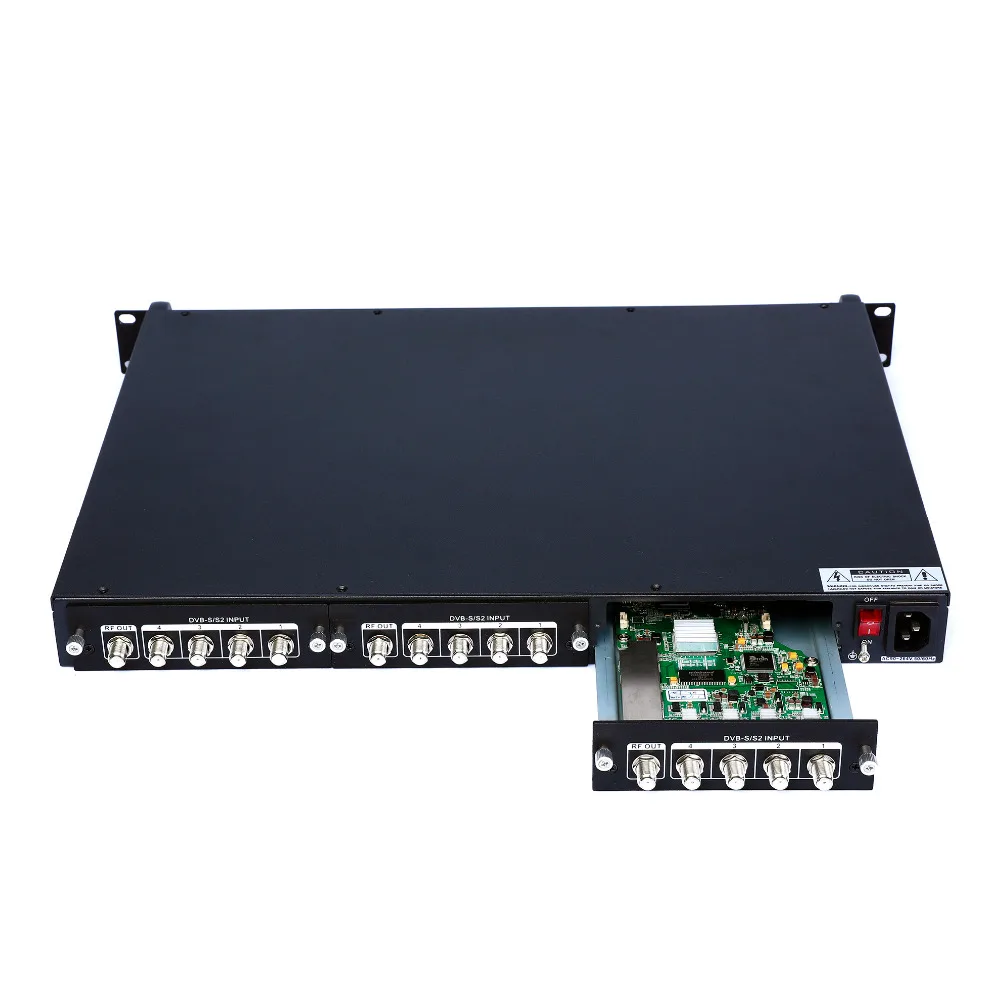

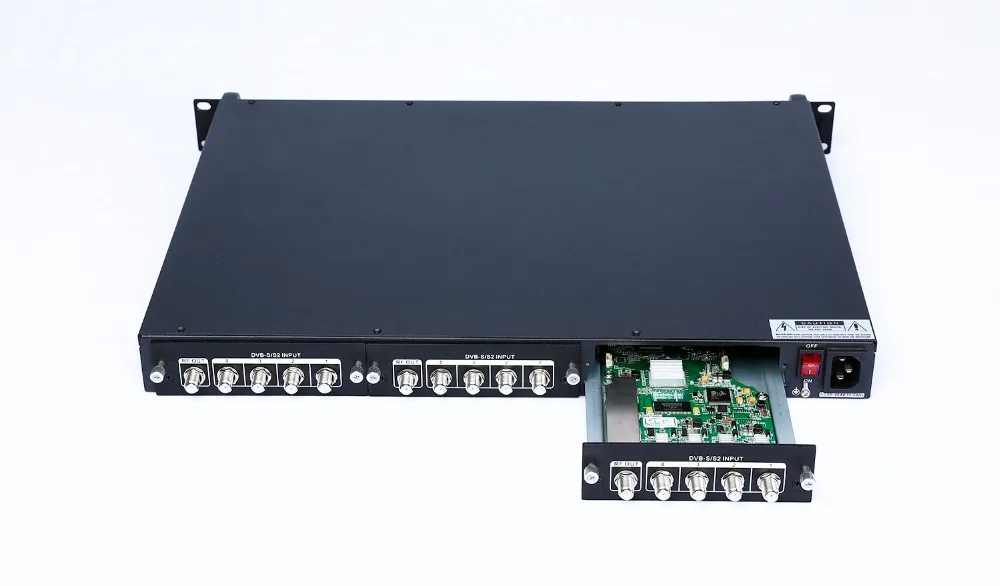

Стойка трансмодулятора SKD1900M серии 1U DVB S2 стандартная платформа цифрового

Стойка трансмодулятора SKD1900M серии 1U DVB S2 стандартная платформа цифрового

SKD1900M 1U RockDVB S2 для ATSC-T DVB-C(QAM) DVB-T DTMB трансмодулятор

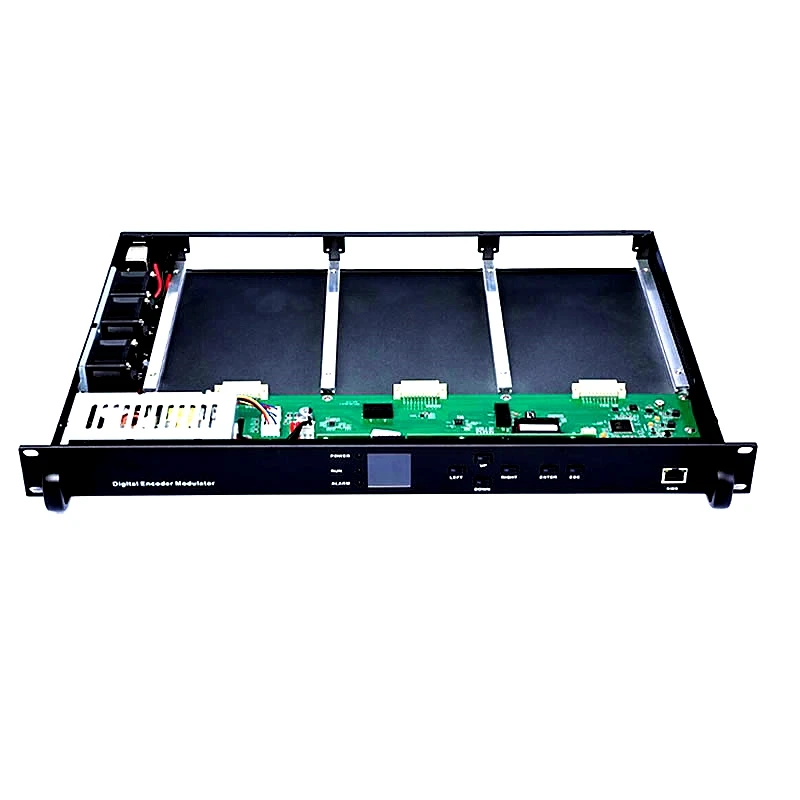

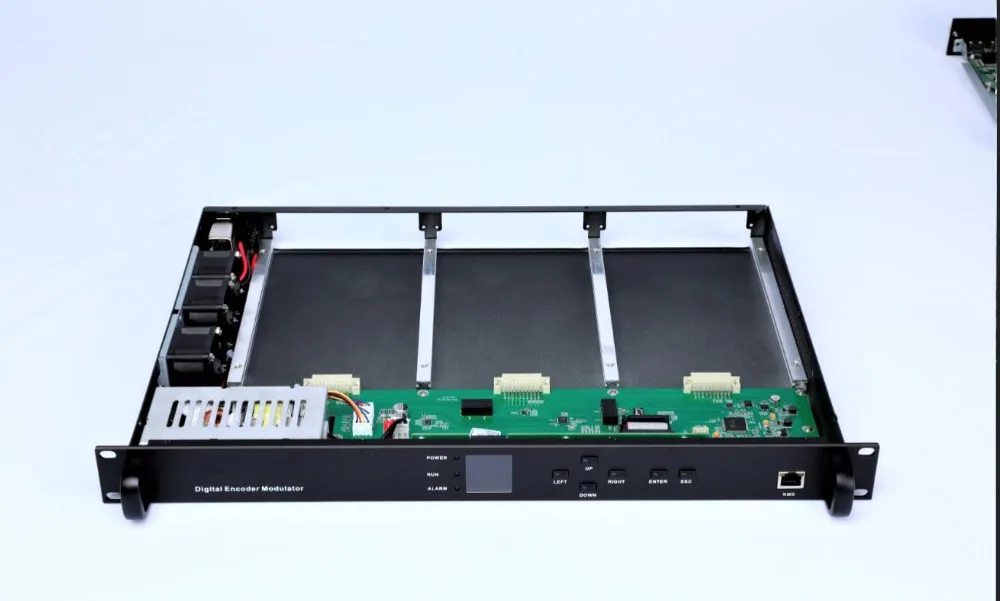

Мультимедийная платформа серии SKD19 состоит из одного центрального управляющего мастера и трех подключаемых функциональных модулей, поддерживающих интегрированные модули мультиплексирующей модуляции HD encode, ip-модуль кодирования HD, модуль модуляции спутникового приема и т. д.
Модульная конструкция, поддержка различных функциональных модулей для смешивания и соответствия для клиентов на выбор
Поддержка системы интернет и удаленного управления
Простая установка передней панели для быстрого и легкого

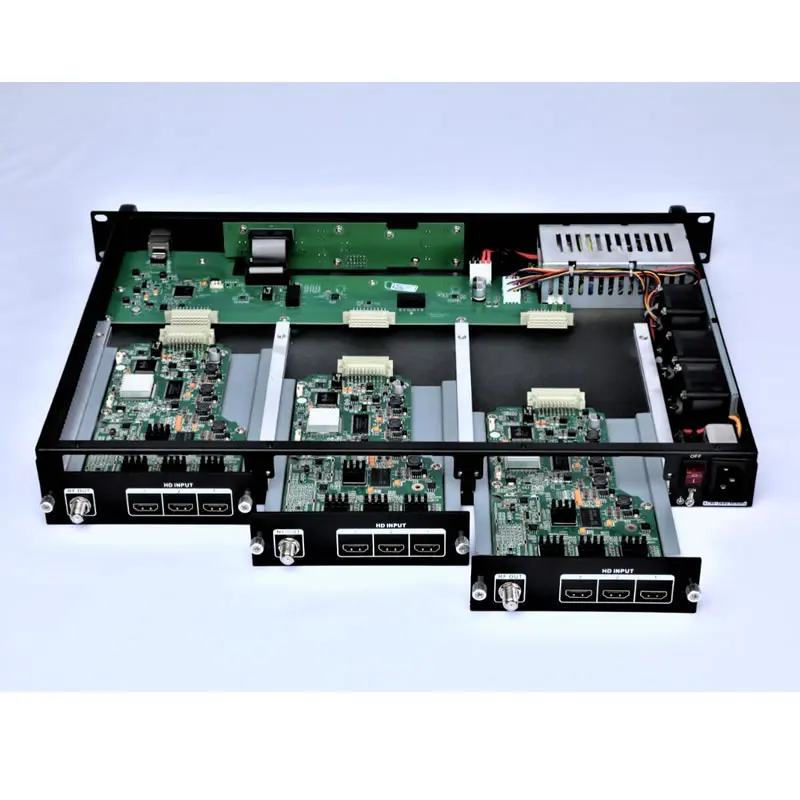

1) ЭтоЦифровой модуляторПродукт состоит из 3 подключаемыхКодирующая модуляцияМодули, каждый модуль поддерживает 4 канала входного сигнала HD и 1 канал 4-частотного ВЧ-выхода. 12-канальный высокой четкости вход 3-канальный блок питания 12-частота RF выход продукции

2) видео поддерживает кодировку H.264, кодировку аудио MPEG1 и AC3.
3) модуль модуляции Encode поддерживает DVBC (J.83A), DTMB, ISDB-T, DVB-T, ISDB-T (стандартное определение не поддерживается), ATSC + J.83B
4) Поддержка Интернет и систем удаленного управления.
5) Простая настройка может быть выполнена с помощью переднего дисплея и кнопок.

6) 1U стойка

Модель

Функция

Вход

Выход

SKD 191X

Encode мультиплексирующая модуляция интегрированный модуль

3CH HD

DTMB,DVB-T,DVBC,ISDB-T,ATSC

SKD 195X

Интегрированный модуль спутниковой приемной модуляции

4 CH DVBS/S2

DTMB,DVB-T,DVBC,ISDB-T,ATSC

SKD 1910

Модуль кодирования IP HD

3 CH HD

1CH IP(UDP,RTP многоадресный или одноадресный протокол

SKD 1950

Спутниковый принимающий на IP выход интегрированный модуль

4CH DVBS/S2

1CH (протокол UDP,RTP Multicast или unicast

Технические параметры модуляции

1. Физические параметры

Размер изделия

2U

Рабочая температура и влажность

-10 ℃-45 ℃, 40%-70%

Хранение температуры и влажности

-40 ℃-70 ℃, 40%-95%

Вес

15 кг

2. Кодированная часть

HDMI

HDMI 1.4a

Кодирование видео

Формат кодирования

H.264

Поддержка разрешения

1920 * 1080_60P,1920 * 1080_50P;1920 * 1080_60i, 1920 * 1080_50i;1280 * 720_60p, 1280 * 720_50P

Скорость передачи бит

1-19.5Mbps

Аудио

Формат кодирования

MPEG1 слой II, AC3

Частота образцов

48 кГц/44,1 кГц/32 кГц

Скорость передачи бит

384 кбит/с

PSIP

MGT, CVCT, STT, RTT

Программируемое название программы, pmt PID, видео PID, аудио PID

3. Параметр модуляции

J.83A

Стандарт модуляции

Приложение А

Мер

≥ 36 дБ

Созвездие

64QAM,256QAM

Частотный диапазон RF

50-10000 МГц мини шаг 1 кГц

Выходной уровень

≥ 90 дБ (0-20 дБ Отрегулируйте диапазон, каждый шаг 0,5 дБ)

Подавление внешней полосы

≥ 60

Скорость символа

5-6.900Msps

J.83B

Стандарт модуляции

Приложение в

Мер

≥ 36 дБ

Созвездие

64QAM,256QAM

Частотный диапазон RF

50-10000 МГц мини шаг 1 кГц

Выходной уровень

≥ 90 дБ (0-20 дБ Отрегулируйте диапазон, каждый шаг 0,5 дБ)

Подавление внешней полосы

≥ 60

Скорость символа

5-6.900Msps

8VSB

Стандарт модуляции

ATSC A/53

Мер

≥ 32 дБ

Выходной уровень

≥ 90 дБ (0-20 дБ Отрегулируйте диапазон, каждый шаг 0,5 дБ)

DVB-T

Стандарт модуляции

DVB-T COFDM

Полоса пропускания

6/7/8 мг

Созвездие

QPSK, 16QAM, 64QAM

Скорость кода

1/2, 2/3, 3/4, 5/6, 7/8

Защитный интервал

1/32, 1/16, 1/8, 1/4

Режим передачи

8K

Мер

≥ 32 дБ

Частотный диапазон RF

50-1000 МГц мини шаг 1 кГц

Выходное сопротивление

75 Ом

Выходной уровень

≥ 90 дБ (0-31 дБ диапазон регулировки, каждый шаг 0,5 дБ)

Подавление внешней полосы

≥ 60 дБ

ISDB-T

Стандарт модуляции

ARIB STD-B31

Полоса пропускания

6 МГц

Созвездие

DQPSK,QPSK, 16QAM, 64QAM

Защитный интервал

1/32, 1/16, 1/8, 1/4

Режим передачи

2K, 4K, 8K

Мер

≥ 42 дБ

Частотный диапазон RF

50-1000 МГц мини шаг 1 кГц

Выходное сопротивление

75 Ом

Выходной уровень

≥ 90 дБ (0-20 дБ Отрегулируйте диапазон, каждый шаг 0,5 дБ)

Подавление внешней полосы

≥ 60 дБ

DTMB

Стандарт модуляции

GB20600-2006

FFT

1,3780,1 + пилот

Мер

≥ 32 дБ

FEC

0,4, 0,6, 0,8

Рамка с узором

420,595,945,420var,945var

Степень взаимозависимости

240720

Созвездие

4QAM-NR,4QAM,16QAM, 32QAM,64QAM

Частотный диапазон RF

50-1000 МГц мини шаг 1 кГц

Выходной уровень

≥ 90 дБ (0-31 дБ, регулировка диапазона, каждый шаг 0,5 дБ)

Выходное сопротивление

75 Ом

Подавление внешней полосы

≥ 60 дБ

Мощность

Напряжение источника питания

80-264 в

Частотный диапазон

47-63 Гц

Ток переменного тока

1.8A/115VAC, 1A230VAC

Далее:

SKD3000DVB S2 для ATSC-T DVB-C(QAM) DVB-T DTMB трансмодулятор

В комплект входит:

4 модуля с шасси + 1 блок питания или 4 модуля с шасси

1) кабель для цифрового ТВ переднего конца

2) Спутниковое цифровое тв
3) Наземное цифровое тв
4) мониторинг изображения
5) Дистанционное обучение

Устройство поддерживает три канала входного сигнала высокой четкости, encode multiplexing, а затем 1CH RF выход сигнала, и частотный диапазон выхода RF составляет 150 МГц ~ 1000 МГц. Его источником сигнала может быть спутниковый приемник, различные телеприставки, Blu-ray плееры и т. Д.

HD сигнал с выходными сигналами, поддерживающими DVB-C(J.83A/C ) DVB-T DTMB ATSC ISDB
Стандартный Телевизор и приставка. Устройство может использоваться в общественных местах, таких как метро, рыночные залы, театры, отели, рекламные системы, такие как курорты. Он также может быть использован для мониторинга, обучения и образования компаний, школ, больниц и т. Д. Кроме того, спортивные каналы высокой четкости и VIP развлекательные каналы доступны в таких местах, как бары.

Особенности:

1) поддерживаетSKD1900M шасси DTV Главный процессор цифровая медиа-платформа

DVB S2 для ATSC-T DVB-C(QAM) DVB-T DTMB трансмодулятор

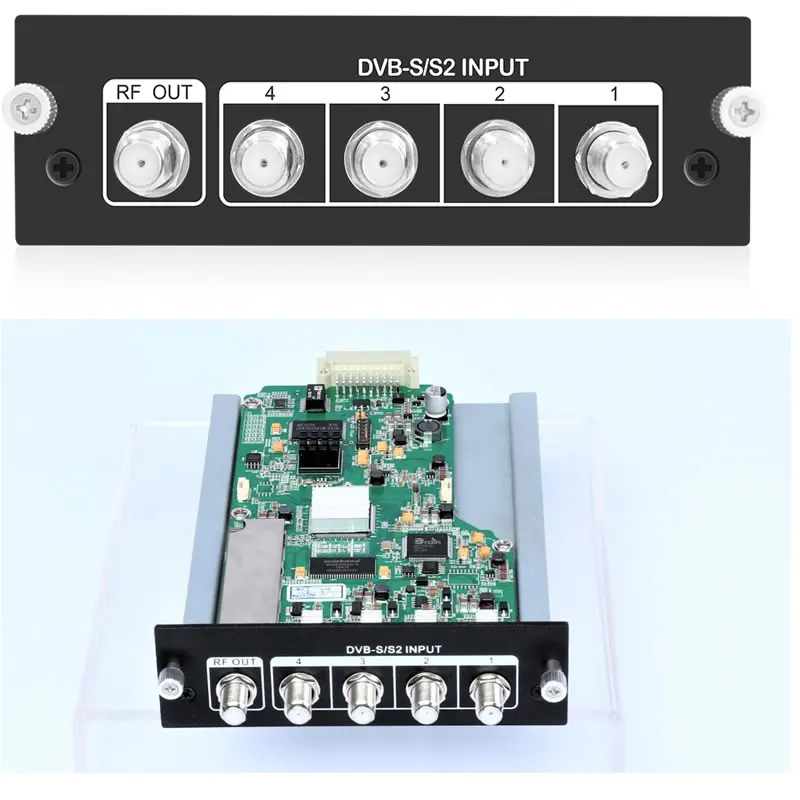

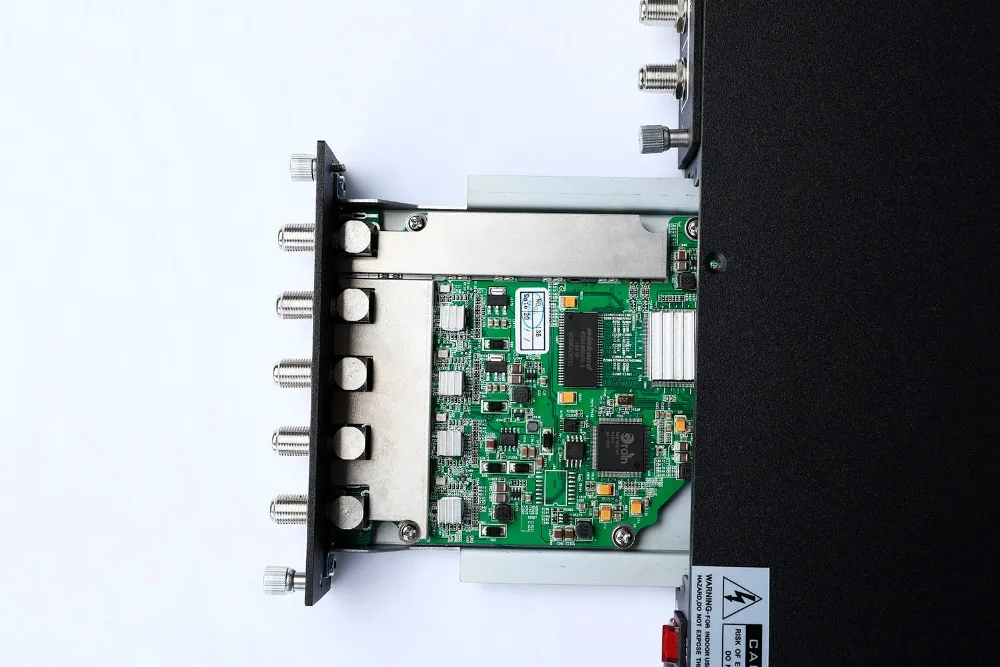

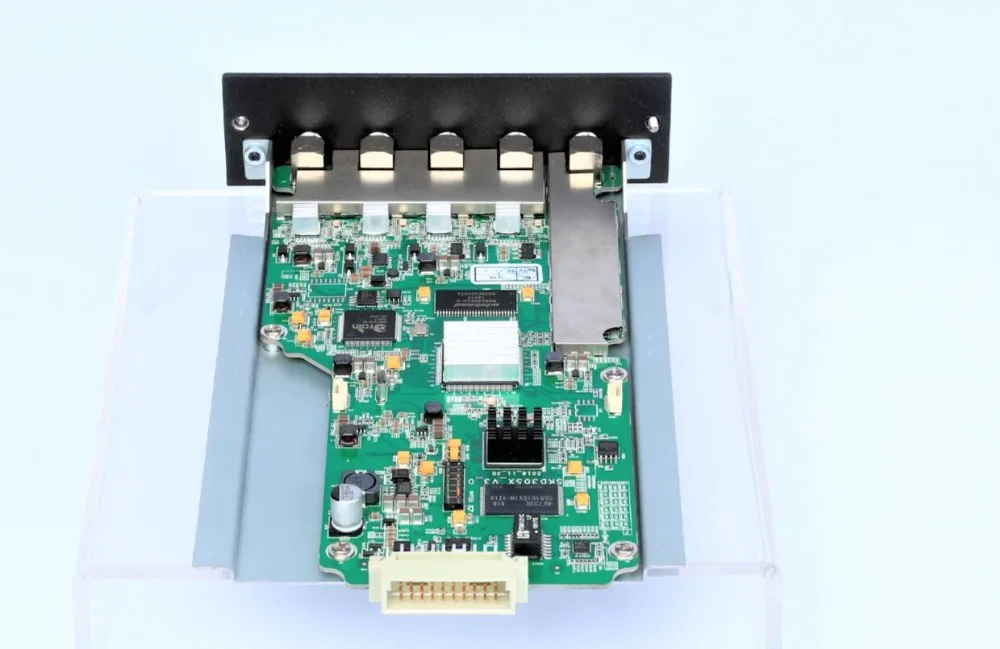

2) поддерживает 4 DVB-S2 входов и 1 выход RF;
3) Поддержка DVB-C(J.83A/C) стандарты модуляции DVB-T DTMB ATSC ISDB;
4) Конструкция преобразования частоты, может быть установлена произвольно в диапазоне частот;
5) работает с шасси SKD3000M, нет необходимости в сложных настройках системы, просто Отрегулируйте частоту до необходимой частоты, что упрощает сложность отладки системы;
6) интерфейс операции включает в себя: мобильный телефон APP, управление сетью ПК и кнопки панели.

Особенности

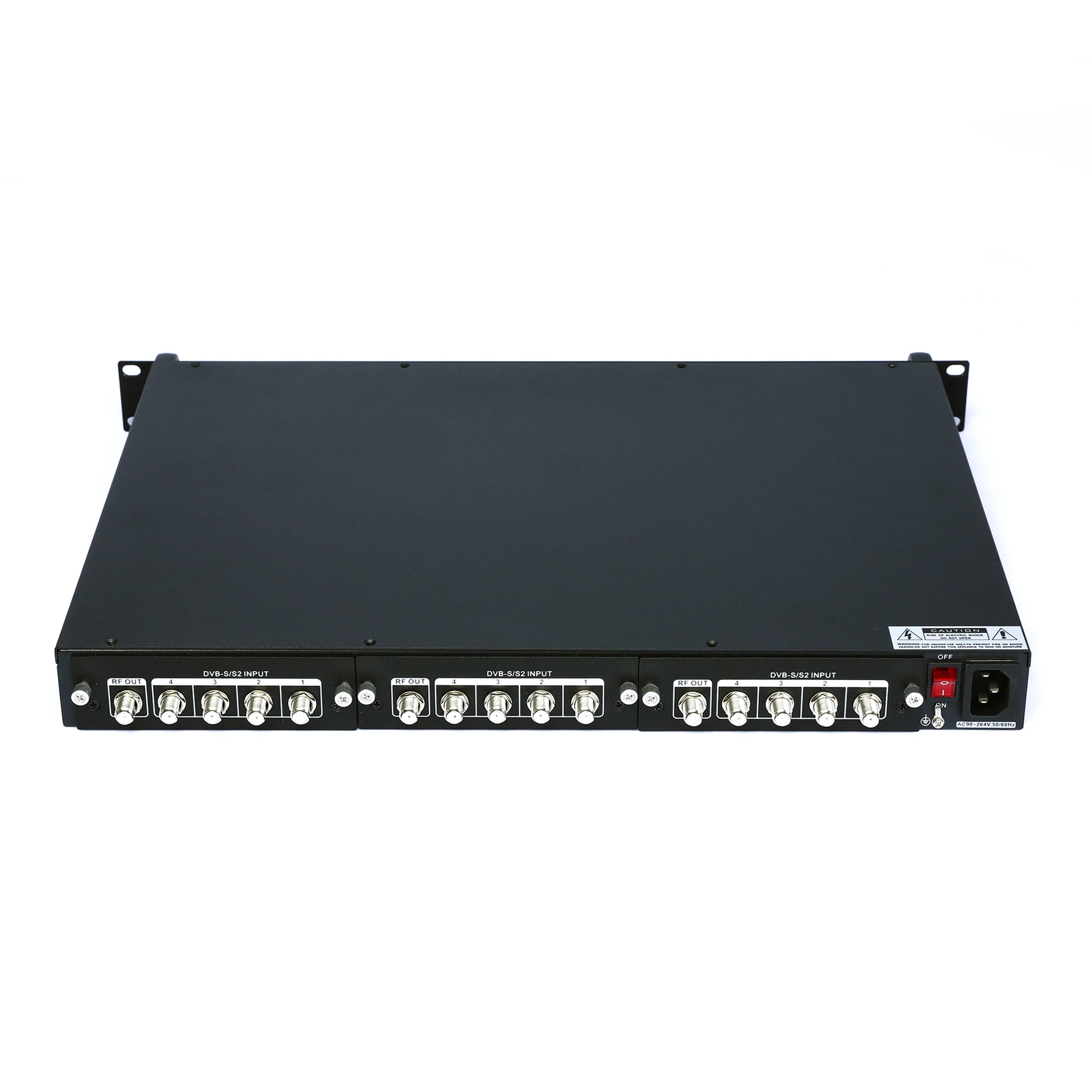

Распределить до 3*4 FTA DVB-S2 тюнеры по RF (DVB-T/DVB-C/DTMB/ISDB-T/ATSC) неограниченное количество телевизоров

Выбор DVB-S2 бесплатно для воздушных тюнеров входов

Дополнительный DVB-C (QAM), DVB-T (COFDM), ATSC-T, ISDB-T, модуляция DTMB, 4 * несущая RF

Превосходные плечи и отличное качество модуляции MER

Низкое энергопотребление и высокая надежность с MTBF (среднее время между сбоями) ≤ 87600 часов

Простое в использовании управление системой через Интернет

Низкая цена за канал-прорывная цена!

Основное применение

Реклама, мониторинг, обучение и обучение

Обновите все аналоговые головки до решения цифрового ТВ

Предприятие, гостиница, кампус, больница, общественное место

Недорогое Цифровое ТВ-распределение

Части тюнеров FTA

Номер

4*18 FTA тюнеры In/Loop Out

Тюнеры

DVB-S/S2

Коннектор

F-female Тип

DVB-S/S2 тюнеры

Входная частота

950-2150 МГц

Скорость символа

2 ~ 45Mbauds(DVB-S QPSK)

1 ~ 45Mbauds(DVB-S2 QPSK)

2 ~ 30Mbauds(DVB-S2 8PSK)

Сила сигнала

-65 ~ -25 дБм

Демодуляция FEC

1/2, 2/3, 3/4, 5/6, 7/8(DVB-S QPSK)

1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

(DVB-2 QPSK/8PSK)

Свернутый

0,20; 0,25; 0,35 (только DVB-S)

Режим демодуляции

QPSK, 8PSK (только DVB-S2)

Выбор полярности LNB

0, 13 в, 18 в выбор

LNB Диапазон выбора тона

0/22 кГц выбор

Входное сопротивление

75 Ом

FEC (скорость кода)

1/2, 2/3, 3/4, 5/6, 7/8

Мультиплексирование

Максимальный ПИД ремапинг 180 входов на канал

ПИД ремапинг автоматически или вручную

Деталь модуляции

Соединитель

1 порт, F-Type, 75

Потеря возврата на выходе

14 дБ

Мер

≥ 40 дБ

Уровень выхода RF

-30 ~ -10 дБм, 0.1дб шаг

Частота RF

47-860 МГц, 1 кГц шаг

Номера радиочастотного канала

4

Режим модуляции

DVB-C, DVB-T, ATSC, ISDB-T, DTMB

Стандарт DVB-T

EN300744

Режим FFT

2K, 8K

Полоса пропускания

6 м, 7 м, 8 м

Созвездие

QPSK, 16QAM, 64QAM

Защитный интервал

1/4, 1/8, 1/16, 1/32

FEC

1/2, 2/3, 3/4, 5/6, 7/8

Стандарт DVB-C

J83.A (DVB-C, J83.B, J83.C)

Перевозчик

Приложение А

Приложение в

Приложение C

Созвездие (QAM)

16,32, 64128, 256

64

256

64/256

Полоса пропускания (МГц)

8

6

6

6

Частота символов (Mbaud)

5-7

5,057

5,361

4,2-5,3

ISDB-T Стандартный ARIB STD-B31

Созвездие

DQPSK, QPSK, 16QAM, 64QAM

Защитный интервал

1/32, 1/16, 1/8, 1/4

Режим передачи

2K, 4K, 8K

Защитный интервал

1/32, 1/16, 1/8, 1/4

Скорость кода

1/2, 3/4, 5/6, 7/8

Полоса пропускания

6 МГц

Стандарт ATSC 6 МГц

ATSC A/53

Созвездие

8 VSB

Стандарт DTMB

GB20600-2006

Созвездие

4QAM, 16QAM, 32QAM, 64QAM

Скорость кода

0,4, 0,6, 0,8

Защитный интервал

420, 595, 945

Системы

Локальный интерфейс

ЖК-дисплей + кнопки управления

Дистанционное управление

Веб/NMS

Интерфейс NMS

RJ45, 100 м

Язык

Английский

1) Физические параметры

Размеры

1U

132,5*201,7*21,05 мм

Рабочая температура, влажность

-10 °C-45 °C, 40%-70%

Температура хранения, влажность

-40 °C-70 °C, 40%-95%

HD

1.4a

Кодирование видео

Стандарт Кодирования H.264

Поддержка разрешения

1920 * 1080_60P, 1920 * 1080_50P; 1920 * 1080_60i,1920 * 1080_50i; 1280 * 720_60p, 1280 * 720_50P

Скорость передачи бит

1-19.5Mbps

Стандарт кодирования

MPEG1 слой II

Частота дискретизации

48 кГц/44,1 кГц/32 кГц

Скорость передачи бит

384 кбит/с PSIP MGT, CVCT, STT, RTT программируемое название программы, pmt PID, видео PID, аудио PID

3) параметры модуляции

Стандарт модуляции

DVB S2 для ATSC-T DVB-C(QAM) DVB-T DTMB (опция)

Полоса пропускания

6/8 МГц

Модуляция созвездия

QPSK, 16QAM, 64QAM

Ставка

1/2, 2/3, 3/4, 5/6, 7/8

Интервал защиты

1/32, 1/16, 1/8, 1/4

Режим передачи

8K

Мер

≥ 32 дБ

Частотный диапазон RF

Минимальный шаг 50-1000 МГц 1 кГц

Выходное сопротивление

75 Ом

Выходной уровень

≥ 90 дбув (0-31, 5 дБ диапазон модуляции, шаговый 0,5 дБ)

Отклонение от внешнего диапазона

≥ 60 дБ
