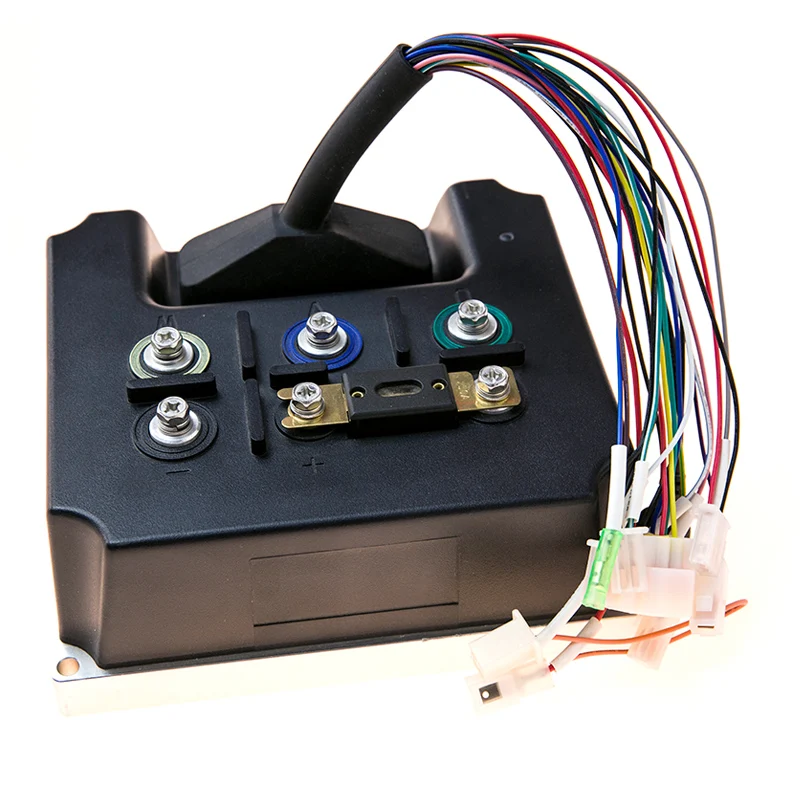

Контроллер Sabvoton 72V200S Синусоидальная волна MQ72250 250A 72В с bluetooth адаптером

Контроллер Sabvoton 72V200S Синусоидальная волна MQ72250 250A 72В с bluetooth адаптером

Контроллер Sabvoton 72V200S Синусоидальная волна MQ72250 250A 72В с bluetooth-адаптером программируемый электродвигатель для ступицы колеса

Контроллер Sabvoton только дизайн синусоидального типа контроллера до сих пор, это бесщеточный контроллер постоянного тока, угол 120 градусов фазы. Как правило, мы хорошо сочетаем его с QS двигателем, если вы хотите, чтобы соответствовать новому бренду двигателя, некоторые параметры должны быть протестированы самостоятельно.

П. С. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но не платить сначала, тогда мы можем скорректировать цену.

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шума

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Предел тока постоянного тока: 200A

3). Макс. Фазовый ток: 450A

4). Защита фазового тока:/

5). Напряжение батареи: 24-72 В номинальное, макс. 95 в

6). Термический зонд: KTY83-122

7). В том числе один контроллер + USB кабель конвертера + подходящая вилка

8). Размер контроллера: 189 мм * 203 мм * 87 мм

9). Вес нетто: 4 .. 0 кг

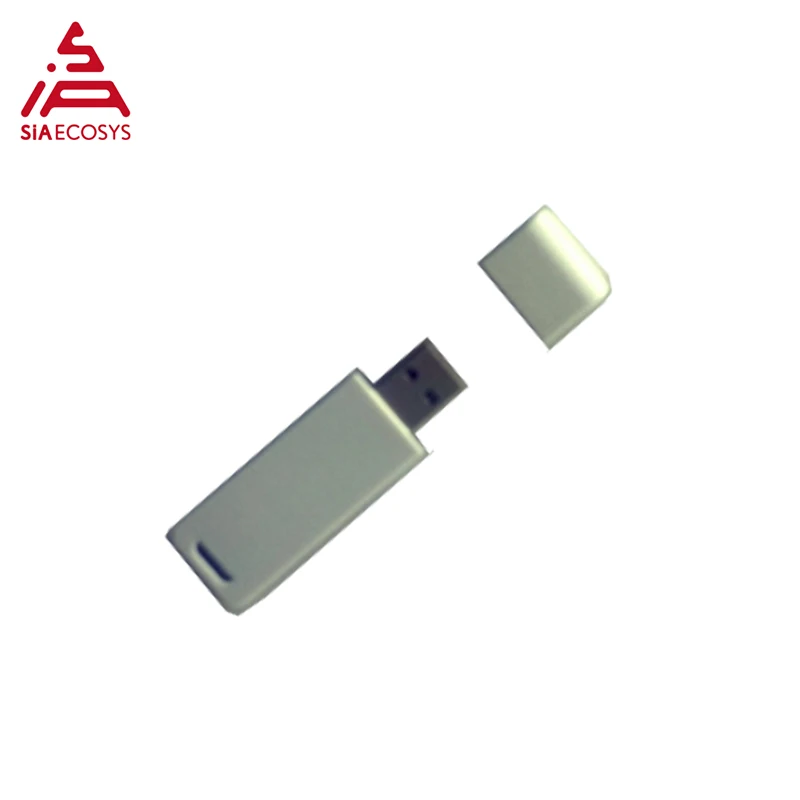

10). Включая адаптер bluetooth

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, три кнопки скорости, спидометр холла, обратный, Curise.

Пожалуйста, обратите внимание:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка (выше ампер), есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

Интерфейс программного обеспечения контроллера Sabvoton

Вот четкий и простой интерфейс программного обеспечения регулировки. Адаптер Bluetooth является дополнительным.

0-5 в определение e-brake Pin

Красный: тормоз + 5 В

Коричневый: тормозной сигнал

Черный: отрицательный тормоз

Определение трех скоростных штифтов

Розовый: высокая скорость

Черный: GND

Прозрачный: низкая скорость

Высокое определение тормозного штифта

Фиолетовый: высокий тормоз

Определение штифта Холла

Красный: зал + 5 В

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал зала (U)

Синий: сигнал зала (W)

Зеленый: сигнал зала (V)

Определение зажигания

Оранжевый: зажигание

Определение спидометра зала

Темно-синий: Спидометр Холла

Пожалуйста, обратите внимание:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста. Сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

Вопросы перед заказом:

1). Если вы только хотите купить контроллер у нас, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

Другие Наборы моторов и другие модели контроллеров

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.

Обратите внимание:

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока недоступен)

7. Загрузка (перед получением контроллера)

Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.

8. Применение для контроллера SVMC
