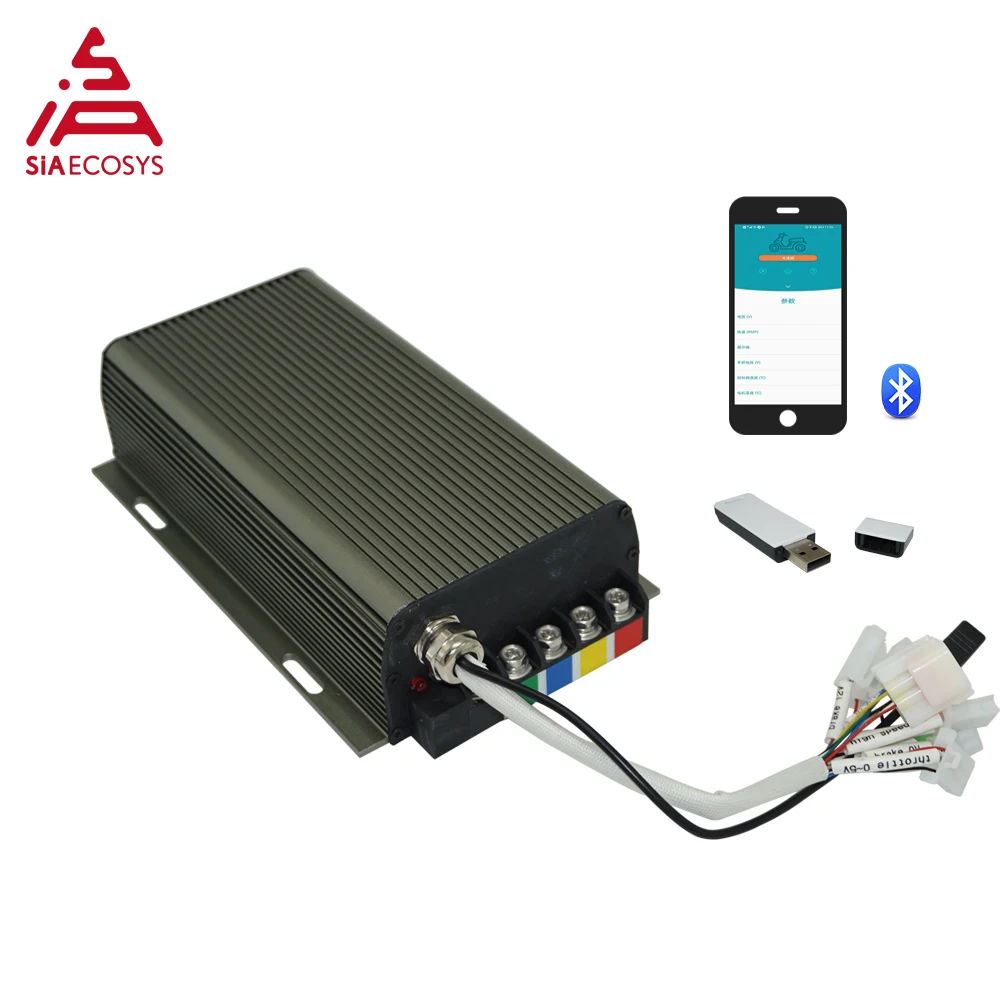

Новый продукт Siaecosys MQ SVMC96120 контроллер для двигателя электрического велосипеда

Новый продукт Siaecosys MQ SVMC96120 контроллер для двигателя электрического велосипеда

Бесплатная доставка Sabvoton SVMC96120 контроллер подходит для 120A Электрический

Велосипедный мотор с адаптером bluetooth

Контроллер Sabvoton только дизайн синусоидального типа контроллера до сих пор, это бесщеточный контроллер постоянного тока, угол 120 градусов фазы. Как правило, мы хорошо сочетаем его с QS двигателем, если вы хотите, чтобы соответствовать новому бренду двигателя, некоторые параметры должны быть протестированы самостоятельно.

P.S. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но не платить сначала, тогда мы можем скорректировать цену.

Ключ Особенности

1). Экономически эффективный

2). Он может сочетаться с почти бесщеточным двигателем BLDC

3). Программируемый

4). Синусоидальная волна без шума, тишина во время использования

2). Предел тока постоянного тока: 120A

3). Макс. Фазовый ток: 200А

4). Защита фазового тока: 200A

5). Напряжение батареи: 24-96 в номинальное, макс. 120 в

6). Термический зонд: KTY83-122

7). В том числе один контроллер + USB кабель конвертера + подходящая вилка

8). Размер контроллера: 283 мм * 147 мм * 62 мм

9). Вес нетто: 2,8 кг

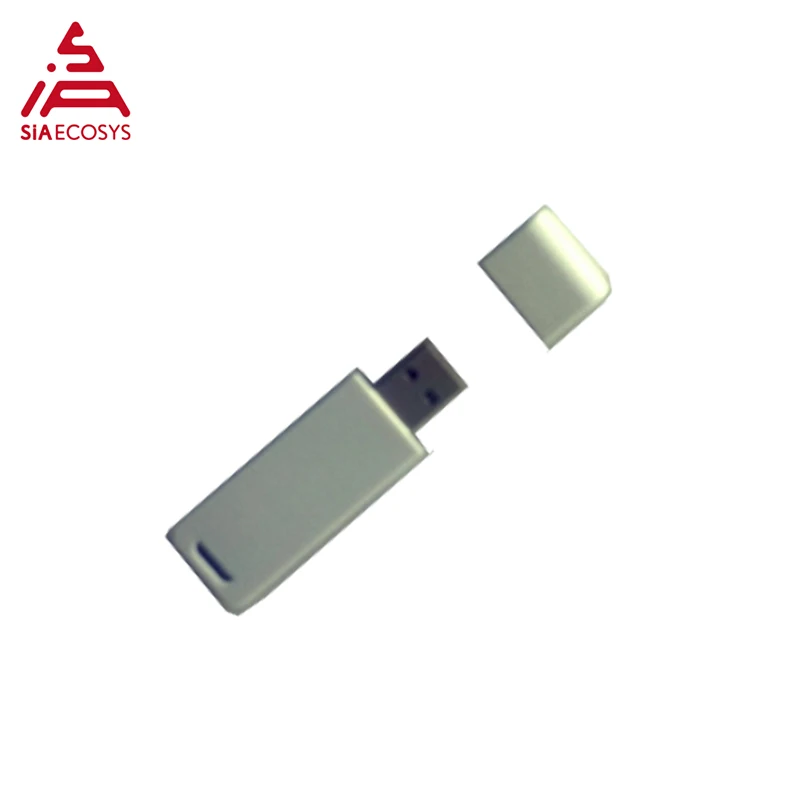

10). В комплект входит адаптер bluetooth по умолчанию

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, три кнопки скорости, спидометр холла, обратный, Curise.

Пожалуйста, обратите внимание:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка (выше ампер), есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

B. SVMC контроллер прайс-лист

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока недоступен)

C. SVMC серии схема подключения

1. Схема проводки серии Svmc

2. Gerneral Wring для MQCON контроллера и CA

D. SVMC контроллер интерфейс программного обеспечения

E. SVMC серии схема подключения

1. Оранжевое зажигание.: провод должен быть подключен к аккумулятору положительным.

2,1. H-brake: если фиолетовый провод подключен к 12 В, контроллер введите состояние тормоза, когда он отключится с 12 В, контроллер прекратит статус тормоза.

2,2. L-тормоз: если желтый провод подключается к 0 В (батарея отрицательная), двигатель прекратит работу.

Высокий тормозной провод соединяется с 12v тормозной провод ручного тормоза/ножной тормоз; Низкий тормозной провод подключенияС заземленный кабель.

Высокий тормоз и низкий тормоз не могут использоваться в то же время.

3. Обратная сторона: если белый провод подключается к 0 В (батарея отрицательная), контроллер введите обратный статус, поверните дроссельную заслонку, двигатель будет вращаться в обратном направлении.WЕсли белый провод отключен с 0 В, контроллер прекратит обратный режим.

4. 3 функции скорости

3-х скоростной режим (боты):

5. 0-5 в дроссельная заслонка e-brake:

6. Функция термпературы двигателя.

7. MQCON контроллер может быть подключен к компьютеру с помощью usb-кабеля или соединен с телефономBluetooth,Компьютерный интерфейс аналогичен интерфейсу приложения для телефона.

Подключаться к компьютеру

Перед подключением к компьютеру Установите usbdrive и программное обеспечение громкости, предоставленноеПроизводитель контроллера

Usb-кабель должен быть подключен правильно, как показано на следующем рисунке:

F. Дополнительные Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста. Сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

Программируемое программное обеспечение и руководство пользователя (перед получением контроллера)

Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.

Применение для контроллера SVMC
