IRD DVBS2 to sdi IP 2 tunner CAM (DVB-C/T/T2/S/S2) в ASI вход для преобразователя SDI декодер NDS3565H |

NDS3565H HD IRD 2 tunner CAM MUX HD (DVB-C/T/T2/S/S2) в 2 ASI ip out DVB-S2 вход DVBS2 ASI в sdi преобразователь SDI декодер

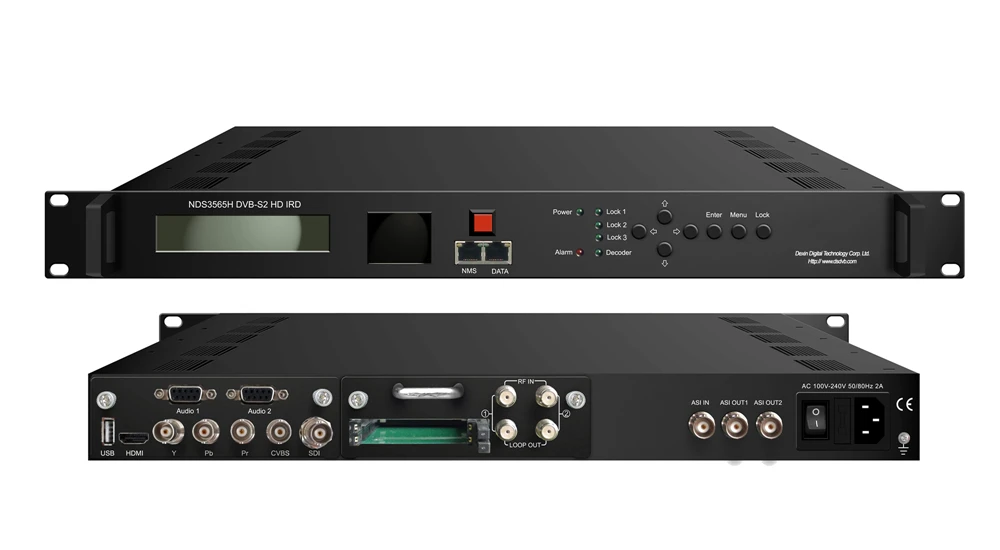

NDS356xH DVB-S2 декодер ввода hd

Описание товара

Модуль демодуляции = 2 * RF/Loop out + 2 * CAM + 2 * Smartcard

Введение продукта

NDS356xH HD IRD-это универсальное устройство, которое интегрирует демодуляцию, дескремблер, повторный набор и декодирование в один чехол для преобразования радиочастотных сигналов в аудио/видео (CVBS /YpbPr /HD /SDI) выход.

Это корпус 1-U, который поддерживает 2 входа тюнера для приема сигнала со спутникового, кабельного или наземного устройств. Два модуля CAMs/CIs и BISS могут дескримизировать входные данные программ из зашифрованных RF, ASI и IP.

Его Подключаемая конструкция значительно облегчает изменение модулей (демодулятор или декодер) по мере необходимости.

Для удовлетворения различных требований клиентов, NDS356xH также оснащен ASI и IP входом для повторной сборки, и выход с 2 ASI портами и IP портами.

Технические характеристики

Ключевые особенности

* Демодуляция + дескрамблер + ремукс + декодер модули в одной коробке

* 2 DVB-C/T/S/S2 тюнер входов

* 1 ASI и 1 IP (UDP) Вход для re-mux

* Одна камера может расшифровать несколько программ от тюнеров/ASI/IP

* Поддержка BISS descrambling (до 120 Мбит/с)

* Один канальный видеовыход с различным интерфейсом (MPEG2/H.264)

* Двойной стерео аудио выход, или один Dolby Digital/Dolby Digital Plus (5,1) выход канала

* Поддержка Dolby Digital/Dolby Digital Plus декодирование и прохождение (для HD/SDI out)

* IP (1 MPTS и 8 SPTS) над выходом UDP и RTP/RTSP; ASI out

* Поддержка CC, Subtitle и Teletext

* Поддержка максимального 128 PID сопоставления на входе

* Подключаемый и изменяемый демодулятор и декодер модули

* ЖК-дисплей, пульт дистанционного управления и прошивка, веб-сайт

* NMS Manager mentupdate через USB или веб-сайт

Принцип диаграммы

Технические характеристики Входные интерфейсы 2 x тюнер, F Тип 1 × ASI вход для повторной сборки, BNC интерфейс 1xIP вход для re-mux (UDP) Секция демодуляции DVB-C Стандарт: J.83A(DVB-C), J.83B, J.83C Входная частота: 30 МГц ~ 1000 МГц Созвездие: 16/32/64/128/256 QAM DVB-T/T2 Входная частота: 30 МГц ~ 999,999 МГц Полоса пропускания: 6/7/8 M полоса пропускания DVB-S Входная частота: 950 ~ 2150 МГц Частота символов: 1 ~ 45Msps Сила сигнала: - 65 ~ -25 дБм Созвездие: 1/2, 2/3, 3/4, 5/6, 7/8 QPSK DVB-S2 (обычная версия) Входная частота: 950 ~ 2150 МГц Частота символов: QPSK/8PSK1 ~ 45Msps Скорость кода: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Созвездие: QPSK, 8PSK DVB-S2
(Версия 2 опционально) 950-2150 МГц 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 QPSK, 8PSK, 16APSK, 32APSK QPSK 1 ~ 45 Msps; 8PSK 1 ~ 45 Msps; 16APSK 1 ~ 45 Msps; 32APSK 1-32 Msps ATSC-T 54 МГц ~ 858 МГц Полоса пропускания 6 м Стирание Количество CAM/CI 2 Режим BISS Режим 1, режим E; До 120 Мбит/с Выход Ip-выход 1 * MPTS и 8 * SPTS по UDP, RTP/RTSP. 100Base-T Ethernet интерфейс (одноадресная/Многоадресная) 2 × ASI Интерфейс BNC, зеркальный Декодирующий выход Видео Интерфейс: 1xCVBS/YPbPr/HD MI/SDI Разрешение: 480i, 480p, 576i, 576p, 720p @ 50/59.94/60, 1080i @ 50/59.94/60
Цыма: 4:2:0 Декодирование видео: MPEG-2; H.264 Аудио интерфейс: 2 x стерео/4xmono, HD MI, SDI Декодирование аудио: MPEG 1 слой II, LC-AAC, HE-AAC, DD/DD Plus Режим аудиовыхода: левый, правый, стерео, 5,1 CH Управление Локальный интерфейс ЖК-дисплей + кнопки управления Дистанционное управление Управление веб-серверами Обновление USB, веб-управление Защита окружающей среды Соответствует стандарту GB13837-92 и GB8898-88 Источник питания AC 100V ~ 240V Размеры 482 * мм * 300 мм * 44,5 мм Вес 3 кг Рабочая температура 0 ~ 45 °C


Образец подключения системы

Руководство по заказу

NDS356xH, 'x' следует интерпретировать как различные цифры, которые указывают тюнеры различных стандартов.

UNDS3561H DVB-C HD IRD

UNDS3564H DVB-T/(T) HD IRD

UNDS3565H DVB-S/S2 HD IRD
