FMUSER FUTV4311A MPEG-2/H.264 hd-кодировщик ASI/IP порт | Электроника

FMUSER FUTV4311A MPEG-2/H.264 hd-кодировщик ASI/IP порт | Электроника

Вход:ASI, CVBS, YPbPr, SDI, HDMI, RCA, XLR, AES

Выход:IP-MPTS, IP-SPTS, ASI

Внутренняя Функция:Мультиплексор Мощность:

MPEG-2 HD/SD и MPEG-4 AVC/H.264 HD/SD Видео кодирование

Контур


FU4311A MPEG-2/H.264 hd-кодировщик-это новый вещательный аудио и видео кодирование и мультиплексирующее устройство с мощной функциональностью. Он оснащен несколькими интерфейсами видеовхода (SDI, CVBS, YPbPr и HDMI) и аудио входными интерфейсами (AES, RCA и XLR). Он поддерживает как MPEG-2, так и MPEG-4 кодирование видео AVC/H.264 и MPEG1 слой II, HE-AAC и LC-AAC аудиокодирование. Функция мультиплексирования также встроена для выбора входных программ и выходного потока через ASI/IP порт в то же время.

Ключ Особенности

     MPEG-2 HD/SD и MPEG-4 AVC/H.264 HD/SD Видео кодирование
Поддержка 720 P, 1080I, 480I, 576I и различного разрешения Видео PIP
MPEG1 слой II, HE-AAC (v1 и v2) и LC-AAC аудиокодирование
Поддержка 2 стерео или 4 моно аудиокодирование
Поддержка AC3 проходят через (только для SDI)
Поддержка цифрового видео + аналоговый аудио вход и кодирование
Поддержка CC (закрытое caption), EIA 608 и EIA 708 (только для SDI)
Подходит для моментальный/ISDB-T использования
IP (MPTS/8 * SPTS) выход; ASI выход
Поддержка UDP/RTP медиа-протоколы передачи и многоадресный/одноадресный выход
Управление ЖК/клавиатурой и веб-управление

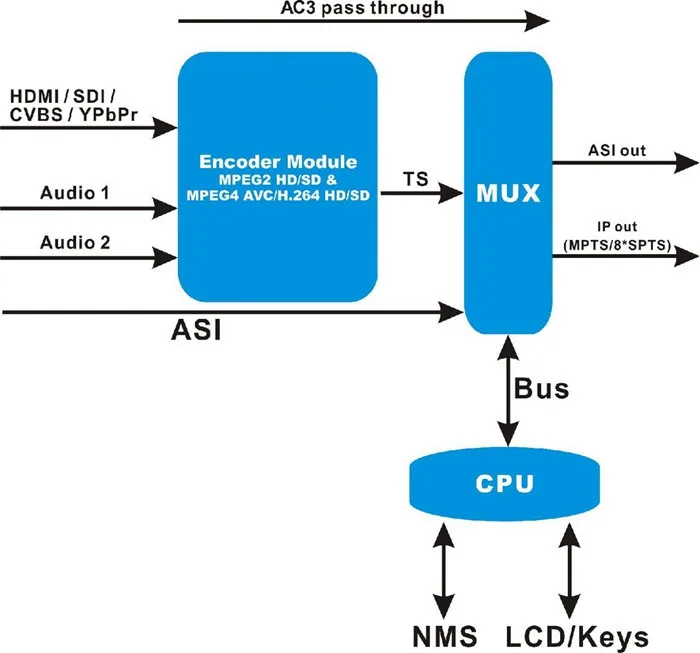

Блоки схема

Технические характеристики

Вход

1×SDI, 1×CVBS, 1×YPbPr и 1×HDMI вход

2×XLR, 2×RCA и 1×AES входных сигналов

1 × вход ASI, интерфейс BNC

Видео

Разрешение

Вход

Выход

1080i * 60

1920 × 1080, 1440 × 1080, 1280×1080i

1080i * 59,94

1080i * 50

720 p * 59,94

1280 × 720, 960 × 720 p

720 p * 50

576i

720 × 576, 704 × 576, 640 × 576, 544 × 576, 528 × 576, 352 × 576

480i

720 × 480, 704 × 480, 640 × 480, 544 × 480, 528 × 480, 352 × 480

Кодирование

MPEG-2 HD/SD; MPEG-4 AVC/H.264 HD/SD

Скоростью передачи данных)

0.25Mbps ~ 60,5 Мбит/с

Контроль скорости

CBR/VBR

GOP Структура

Авто, IP, IPB, IPBB, IPBBB, IPBBBB, IPBBB

Соотношение сторон

4:3; 16:9; 1:1; 2,35: 1

Цветность

4:2:0;

4:2:2 (применяется ко всем разрешениям при сжатии MPEG2)

Расширенный предварительной обработки

Депереплетение, шумоподавление, заточка

Видео (one-seg)

Разрешение

96 × 96, 128 × 96, 128 × 128, 192 × 192, 352 × 240, 352 × 288, 416 × 240

Кодирование

MPEG-2; H.264; Auto (Следуйте формату основного потока: MPEG-2 или H.264)

Скоростью передачи данных)

0-1,0 Мбит/с

Соотношение сторон

4:3; 16:9; Авто (Следуйте основному потоку)

Аудио

Кодирование

MPEG-1 слой II, HE-AAC (v1 и v2), LC-AAC

AC3 транзитная пересылки(Только для SDI)

Частота дискретизации

48 кГц

Разрешение

24 бит

Скоростью передачи данных)

32Kbps ~ 384 кбит/с

Мультиплексирования

1 ASI вход мультиплексированный с локальными 1 каналами TS

Задержка

1400 мс-5000 мс

Потоковый вывод данных

2×ASI выходные порты, BNC интерфейс

MPTS/8 * SPTS по UDP/RTP, 10/100 Base-T Ethernet интерфейс (UDP/RTP Многоадресная/одноадресная)

Системы функция

ЖК/клавиатура и веб-управление

Язык: на английском языке

Ethernet обновление программного обеспечения

Общие

Размеры

482 мм × 405 мм × 44,5 мм (Ш × Д × В)

Приблизительный вес

4,5 кг

Температура

0 ~ 45C (работа),-20 ~ 80C (хранение)

Мощность требование

AC110V±10 % в переменного тока, 50/60 Гц

Переменный ток 220в±10% в переменного тока, 50/60 Гц

Мощность потребления

21 Вт

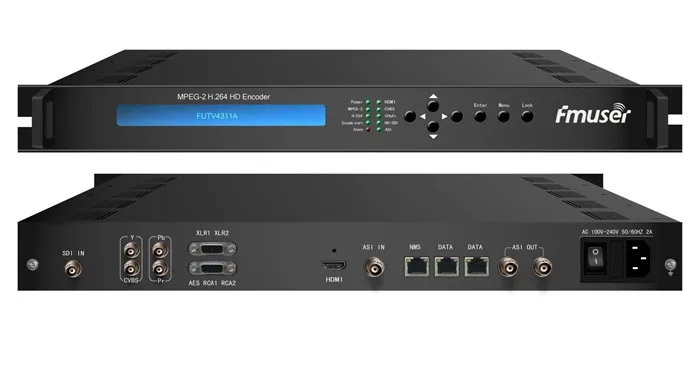

Внешний вид и описание

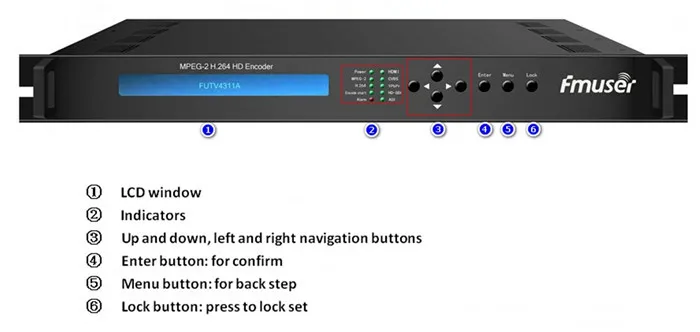

Передняя Панель иллюстрации

Задний Панель иллюстрации

1.Вход стандартного интерфейса данных разъем

2.Входные разъемы YPbPr и CVBS

3.AES, RCA и XLRВходные разъемы

4.Входной сигнал HDMI разъем

5.АСИ входной разъем

6.Разъем NMS для подключения веб-управления на ПК

7.Порт передачи данных (в настоящее время не применяется)

8.Порт передачи данных для выхода IP потока

9.АСИ Выходные разъемы

10.Мощность зарядное устройство/предохранитель

11.Заземления

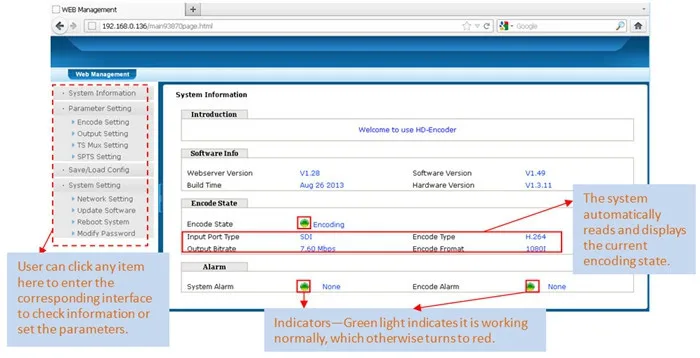

Сеть Управление Системы

Использование r может не только использовать переднюю панель для установки конфигурации, но и управлять и установить конфигурация с ПК (персональный компьютер), подключив устройство к веб-порту NMS. Пользователь должен убедиться, что ip-адрес компьютера отличается от ip-адреса FUTV4311A's; в противном случае это может привести к коллизии IP.

Упаковочный лист

FUTV4311A MPEG2/H.264HD кодировщик-1 шт.

Руководство пользователя 1 шт.

Кабель HDMI 1 шт.

Кабель SDI 1 шт.

YPbPr кабель 1 шт.

CVBS кабель 1 шт.

Аудио кабели 2 шт.

Мощность шнур 1 шт.
