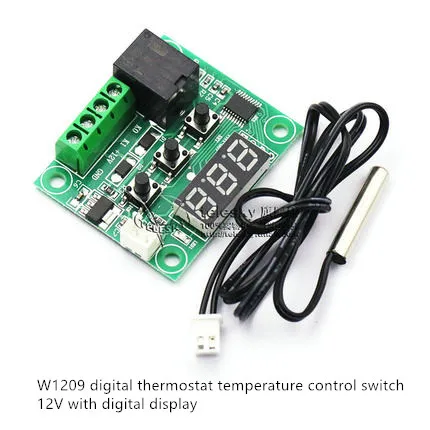

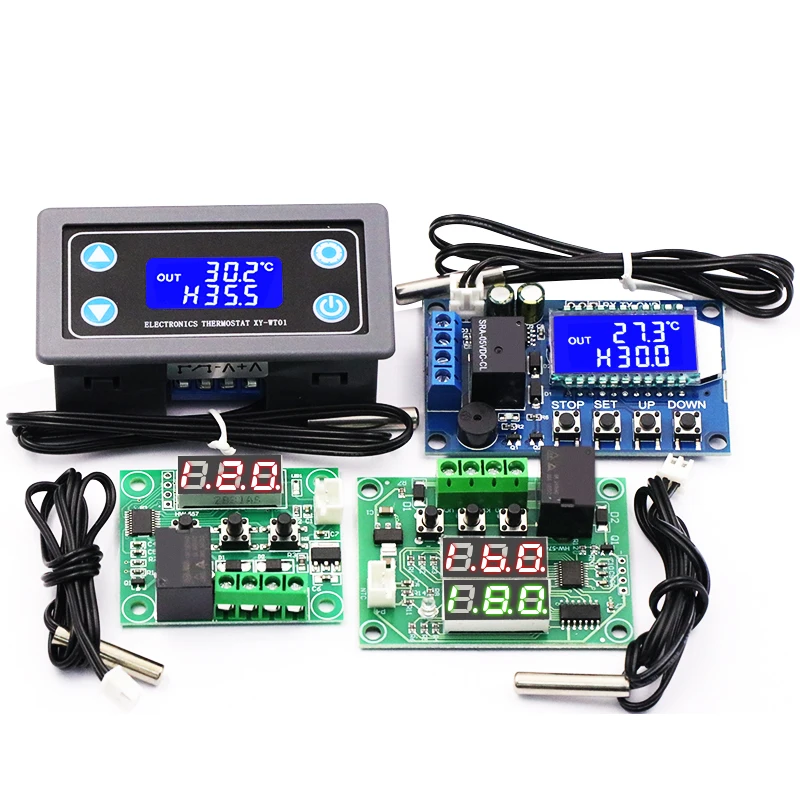

Цифровой термостат W1209 переключатель контроля температуры дисплей модуль

Цифровой термостат W1209 переключатель контроля температуры дисплей модуль

Описание: 100% новый бренд и высокого качества Количество: 1 шт. Диапазон контроля температуры: -50 ~ 110 с Разрешение:-9,9 до 99,9-0.1C , 1 C температурных режимов (от других Точность измерения: 0,1 C Управление точность: 0,1 C Гистерезиса точность: 0,1 C Частота обновления: 0,5 S Входная мощность: 12 в пост. Тока Выход: 1 канал реле Выход, мощность = 10A Экологические требования: -10 ~ 60 градусов влажности 20% -85% Размер: 48 (Д) * 40 (Ш) * 14 (Д) мм Расход энергии: Статический ток:<= 35 мА, притягивающий ток:<= 65 мА Легко и удобно в использовании Во-первых, способ использования Подключите блок питания и оборудование для питания контроллера. В это время он отображается как измерение температуры. Нажмите «SET» один раз, температура дисплея мигнет, нажмите «+» «-», чтобы установить нужную температуру (нажмите и удерживайте кнопку в течение 5 секунд) выше можно быстро прикрепить и опустить). После того, как настройки завершены, нажмите «SET», чтобы подтвердить возврат. В это время контроллер автоматически производит реле Вкл/Выкл в соответствии с заданной температурой! Во-вторых, индикатор светильник, цифровая трубка статус Описание Индикатор светильник: в тех случаях, когда светильник включен, реле закрыто, а светильник выключен, указывая, что реле Отключено; Цифровая трубка: дисплей 888-это датчик открытой цепи, пожалуйста, следуйте инструкциям для подключения датчика; HHH отображается как самая высокая температура за пределами диапазона измерения, и термостат будет принудительно открыть реле; Дисплей L является самой низкой температурой за пределами диапазона измерений, и термостат принудительно откроет реле; Дисплей--для высокотемпературной сигнализации, термостат будет принудительно открыть реле; В-третьих, описание функции параметров Пресс и удерживайте кнопку SET в течение 5 секунд, чтобы войти в главное меню настройки, Пресс «+» и «−», чтобы переключить P0-P8, Длинные Пресс комплект или 10 секунд без пуговиц, действий, контроллер автоматически подтвердит возврат товара. Режим охлаждения и нагрева P0: В интерфейсе main menu P0 нажмите кнопку SET один раз, чтобы перейти к настройке, нажмите «+»-«для переключения [H-это режим нагрева] [C-режим охлаждения], нажмите «SET» один раз, чтобы вернуть, длительное нажатие или 10 секунд, без кнопки управления, устройство автоматически подтверждает, что оно закончено. Режим охлаждения [C]: измеренное значение ≤ Заданная точка + гистерез, релейный выход; Измеренное значение ≤ Заданная точка, отключенное реле; Режим нагрева [H]: измеренное значение ≤ Заданная точка-гистерез, релейный выход; Измеренное значение ≤ Заданная точка, реле Отключено; P1 Настройка гистерезиса: В главном меню интерфейс P1, нажмите кнопку набор один раз, чтобы войти в гистерезиса, нажать кнопку «+» и «−», чтобы установить гистерезиса до 0,1-30, нажмите набор сразу после завершения установки, полный набор длительных нажатий или 10 секунд без кнопки, контроллер действия, автоматическое подтверждение. В режиме охлаждения: когда значение измерения температуры ≤ заданного значения + возвращаемое значение, реле закрыто, холодильник запускается; Когда значение измерения температуры ≤ установленное значение, реле отключено, и холодильник выключен. Например: температура окружающей среды 30 ° C, установленное значение 25 ° C, гистерезис установлен на 2 ° C, реле закрывает холодильник после включения, В тех случаях, когда вентилятор охлаждения не достигнет 25 ° C, реле отключается холодильной камеры, В это время из-за того, что в холодильнике Температура начала повышаться, и когда она поднимается до заданного значения 27 °C (заданная точка + разница в возврате), реле закрывает холодильник, чтобы начать снова, поэтому температура цикла контролируется между 25-27 ° C. В режиме нагрева: когда значение измерения температуры ≤ Заданная стоимость-разница в возврате, реле тянется, Нагреватель начинается; Когда значение измерения температуры ③ заданная стоимость, реле выключен и нагревательный прибор выключен. Например: температура окружающей среды-10 °C, установленное значение-25 ° C, гистерезис-2 ° C, реле закрывает нагреватель после включения, нагрев до 25 °C, реле отключает нагреватель, в это время, потому что нагреватель имеет отключение температуры начинает снижаться. Когда оно падает на установленное значение 23 ° C (разница между установленными точками и возвратом), реле снова закрывает нагреватель, и температура цикла контролируется между 23-25 ° C. P2 Максимальная настройка температуры верхний Лимит: Во избежание опасности слишком высокой установки температуры из-за неправильной работы других, регулятор температуры имеет функцию верхнего лимита, что ограничивает диапазон настройки самой высокой температуры точки настройки под контролем термостат. В интерфейсе P2 main menu нажмите кнопку SET один раз, чтобы перейти в настройку, нажмите «+»-«-», чтобы установить максимально возможную температуру (максимальное значение 110), нажмите «SET» один раз после того, как закончился, нажмите «SET» в течение 10 секунд или без кнопки, контроллер движения автоматически подтверждает окончание. Например, если P2 установлен в 60 °C, максимальная температура может быть измерена только до 60 °C. Когда температура поднимается до 60 °C, цифровая трубка будет отображать «H», и реле будет принудительно отключено. Если вам нужна точка определения температуры для увеличения диапазона температур, вам сначала нужно отрегулировать верхний лимит. Минимальная температура P3, нижний лимит: Во избежание закупорки льда, вызванной неправильной работой других, регулятор температуры имеет более низкую функцию ограничения, что ограничивает диапазон настройки и тепло даже при очень низкой температуре уставки контролируется термостат. В интерфейсе main menu P3 нажмите кнопку SET один раз, чтобы перейти в настройку, нажмите «+»-«-», чтобы установить низкую установочную температуру (минимальная цифра-50), нажмите «SET» один раз после его установки, нажмите «SET» или «SET» (10 секунд) без кнопки action controller автоматически подтвердит окончание. Например, если P3 установлен до-20 °C, температура может быть измерена только до-20 °C. Когда температура будет снижена до-20 °C, цифровая трубка будет отображать «L», и реле будет принудительно отключено. Если вы хотите, чтобы температурный набор расширился на более низком температурном диапазоне, вам необходимо сначала отрегулировать более низкий лимит. P4 коррекция температуры: Когда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эта функция используется для коррекции. Исправленный температура = температура до коррекции + коррекция стоимости допустимого диапазона is-7,0 ~ 7,0 (единица измерения-сантиметр °C). В интерфейсе main menu P4 нажмите кнопку SET один раз, чтобы перейти в настройку, нажмите «+» «-», чтобы установить значение коррекции, нажмите «set» один раз после выполнения, нажмите Установить в течение 10 секунд или без кнопки, чтобы автоматически подтвердить окончание кнопки. К примеру, нормального отображения составляет 25 градусов; В тех случаях, когда температура корректируется до 0, он отображает 25 градусов; В тех случаях, когда температура корректируется до 1,5, он показывает 26,5 градусов; В тех случаях, когда температура корректируется в 1,5, он показывает 23,5 градусов. Время запуска P5 (единица измерения: вторая): В тех случаях, когда холодильник или нагревательным приборам работает с задержкой, функция задержки может быть включен, чтобы защитить срок службы устройства. В интерфейсе main menu P5 нажмите кнопку SET один раз, чтобы открыть настройки, нажмите «+»-«-», чтобы установить время запуска задержки (единица измерения: вторая), диапазон времени задержки-0-600 секунд, нажмите «SET», чтобы вернуть после совершения, нажмите «SET» или «SET» (10 секунд), без кнопки action controller, автоматически подтвердит окончание. В режиме охлаждения: первый раз, когда питание включается, если температура тока ② заданная значение + значение разницы, холодильник не начнет охлаждение сразу, И он должен работать после замедленной установки. В режиме нагрева: первый раз, когда питание включается, если температура тока ≤ установленное значение-значение разницы, Нагреватель не начнет нагреваться сразу, И он должен работать после замедленной установки. Чиллер начинается сразу же, когда время простоя между двумя стартами чиллера или нагревателя больше, чем установленное значение задержки запуска. Когда интервал остановки между двумя запусками холодильника или нагревателя меньше, чем установленное значение времени запуска задержки, устройство может начать после перезапуска установленного времени задержки набора после запуска. Время задержки рассчитывается от момента выключения. Когда Запуск задержки установлен на 0, он равен функции задержки выключения. Например, задержка установки составляет 60 секунд в режиме охлаждения. Если температура тока ≤ Заданная значение + значение разницы после включения, регулятор температуры начинает задержку, а холодильник включается через 60 секунд. Когда достигается требуемая температура, чиллер замедляется. В это время начинается таймер. Когда новый чиллер стартует, если срок установки закончился, чиллер будет работать немедленно, в противном случае он не будет работать до тех пор, пока время не закончится. Переключатель зуммера P6 (эта функция не работает) P7 функция высокотемпературной сигнализации: В интерфейсе main menu P7 нажмите кнопку SET один раз, чтобы перейти в настройку, нажмите «+»-«-», чтобы установить температуру сигнализации высокой температуры, диапазон настроек 0-110 °C или выключен, чтобы отключить эту функцию (заводская установка по умолчанию составляет 50 °C). Нажмите «SET» один раз после его установки, нажмите «SET» или «SET» (10 секунд) без кнопки action controller автоматически подтвердит окончание. В тех случаях, когда температура достигает установленного значения, оповещение о высокой температуре, цифровая трубка отображает-и предлагает клиентам широкий спектр принудительно отключает реле. Нажмите на кнопку «-» во время установки, после того, как установленное значение будет уменьшено до 0, нажмите кнопку «-» снова, чтобы отобразить «OFF». В это время функция отключена, а функция сигнализации высокой температуры является недопустимой. Заводская сброс P8: Из-за некоторых человеческих моторов внутренняя настройка термостата сбивает с толку. Это занимает много времени, чтобы установить с таблицей размеров. В этот чехол, вы можете использовать эту функцию, чтобы восстановить заводские настройки. В интерфейсе P8 основного меню нажмите кнопку «SET» один раз, чтобы перейти в настройки, нажмите «+» «-», чтобы установить в [H], нажмите «set» один раз после выполнения, нажмите SET в течение 10 секунд или без действия кнопки, автоматически подтвердите контроллер, чтобы завершить заводской сброс. Настройки. (Другой способ: в выключенном состоянии нажмите и удерживайте кнопки «+» и «-» одновременно, затем включите питание, все указанные выше параметры восстановлены до заводских значений по умолчанию.)
