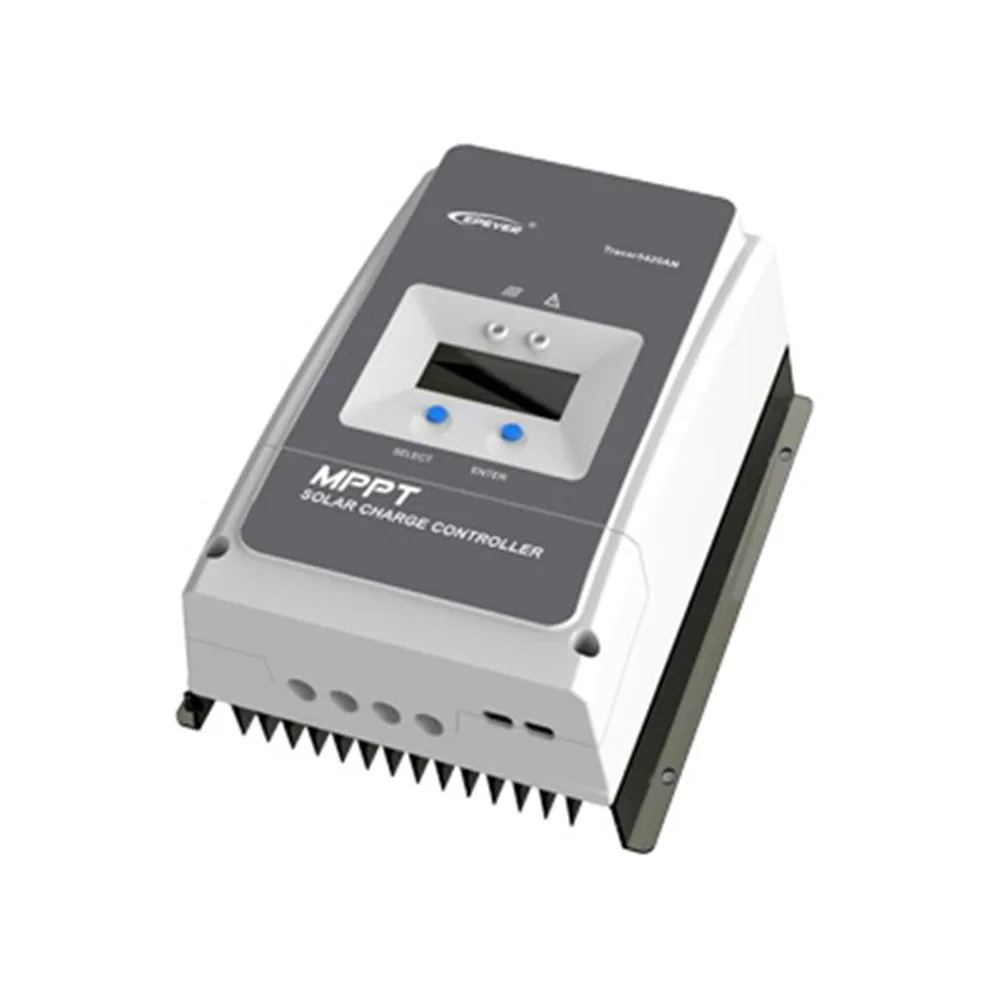

EPever MPPT 50A контроллер солнечного заряда 12 В 24 в 36 в 48 в автоматический Солнечный регулятор жк-дисплей Макс. 150В 200 в PV вход гибридная система питания

Модель: Tracer6415AN 6420AN

Обзор: материнская плата

Tracer контроллер серии, основанный на многофазной технологии синхронной выпрямления (MSRT) и усовершенствованном алгоритме управления MPPT, с двухъядерным процессором и общим отрицательным дизайном, имеет особенности высокой скорости отклика, высокая надежность и высокий промышленный стандарт. MSRT может гарантировать очень высокую эффективность преобразования в любой зарядной мощности, что резко повышает энергоэффективность солнечной системы; Усовершенствованный алгоритм управления MPPT минимизирует максимальную скорость потери мощности и время потери, для обеспечения эффективности отслеживания, соответствующей скорости, а также высокой эффективности преобразования при высокой или низкой мощности, Так что в любой ситуации, Tracer продукты могут быстро отслеживать максимальную точку мощности (MPP) PV массив, чтобы получить максимальную энергию панели. Функция ограничения заряда и тока, а также функция автоматического снижения мощности полностью обеспечивают стабильность при работе с большими pv-модулями и работают в условиях высокой температуры.

С адаптивным трехступенчатым режимом зарядки, основанным на цифровой цепи управления, Tracer серии контроллеров может эффективно продлить жизненный цикл батареи и значительно улучшить производительность системы. Реле автоматического управления нагрузкой, утилитой или генератором позволяют легко создавать гибридную систему питания. Всесторонняя электронная защита, включая перезарядку, разрядку и защиту от обратной полярности PV, эффективно обеспечивает более безопасную и надежную работу солнечной системы в течение более длительного времени службы. Изолированный интерфейс RS485 со стандартным протоколом связи MODBUS и источником питания 5 В позволяет клиенту легко расширить приложение, он поддерживает до 8 зарядку параллельно для расширения системы и удовлетворения различных требований мониторинга, так что может быть широко использован для различных приложений, например, солнечных RV, Бытовая система и полевой мониторинг и т. Д.

Один контроллер

Несколько контроллеров: максимум 8 единиц параллельно

Хит продаж

* Эффективность отслеживания MPPT выше 99.5% * Максимальная Эффективность преобразования заряда до 98% * Выбор типа батареи: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский (программируемый) * Общее отрицательное заземление, зарядный ток до 100А * Зарядка и функция ограничения тока * Функция снижения заряда при высокой температуре * 3 реле для различных потребностей: Утилита, генератор и нагрузка * Поддержка до 6 единиц параллельно * Дистанционный датчик температуры и напряжения * Изолированный RS-485 с 5VDC/200Ma с сертификацией MODBUS protoCE (LVD EN/IEC62109, EMC EN61000-6-1/3)col

Характеристики:

❶-Светодиодный индикатор зарядки Port-Выберите кнопку ➀- RBVS Port(3) ❸-Предохранитель ➁-реле контроля нагрузки (4) Клемма заземления ➂-утилита/реле генератора выключено ❺-Крышка винтовых отверстий M4 ➃-PV клеммы ❻-PV индикатор обратной полярности Электрогенератор и реле нагрузки enable⑴ Порт RTS (2) Usb-порт RS485 (5VDC/200mA) Электропитание/реле генератора Порт RBVS (3) Реле управления нагрузкой (4) Электропитание/реле генератора выключено Клеммы PV-PV (5) Клеммы для аккумуляторов (5) ⓰-Кнопка ввода ⓱-ЖК-дисплей Светодиодный индикатор неисправности

Параметры:

Предмет

5415AN

6415AN

8415AN

10415AN

5420AN

6420AN

8420AN

10420AN

Номинальная мощность Системы Напряжение

12/24/36/48VDC или авто

Батарея Вход Напряжение диапазон

8V ~ 68V

Тип батареи

Герметичный (по умолчанию)/гель/затопленный/Пользователь

Батарея предохранитель

80A/58V

150A/58V

80A/58V

150A/58V

Номинальный ток заряда

50A

60A

80A

100A

50A

60A

80A

100A

Номинальную Мощность

625W/12V 1250W/24V 1875W/Е-байка 36В 2500 Вт/48V

750 Вт/12 в 1500 Вт/24 В 2250 Вт/36 в 3000 Вт/48 в

1000 Вт/12 в 2000 Вт/24 В 3000 Вт/36 в 4000 Вт/48 в

1250W/12V 2500W/24V 3750W/Е-байка 36В 5000 Вт/48V

625W/12V 1250W/24V 1875W/Е-байка 36В 2500 Вт/48V

750 Вт/12 в 1500 Вт/24 В 2250 Вт/36 в 3000 Вт/48 в

1000 Вт/12 в 2000 Вт/24 В 3000 Вт/36 в 4000 Вт/48 в

1250W/12V 2500W/24V 3750W/Е-байка 36В 5000 Вт/48V

Макс. PV открытое напряжение цепи

150V Подходит для: ① 138V ②

200V Подходит для: ① 180V ②

MPP Напряжение диапазон

(Напряжение батареи + 2 в) ~ 108 в

(Напряжение батареи + 2 в) ~ 144 в

Эффективность отслеживания

≥ 99.5%

Макс. Эффективность преобразования

98.30%

98.60%

98.50%

98.60%

98.30%

98.10%

98.50%

98.50%

Эффективность при полной нагрузке

97.80%

98.00%

98.00%

98.00%

97.10%

97.50%

97.50%

97.60%

Температура компенсации коэффициента

-3 мВ/℃/2 в (по умолчанию)

Собственного потребления

98ma/12V; 60ма/24V 50мА/Е-байка 36В; 46ma/48V

Заземления

Общий отрицательный заземления

Реле

Номинальное значение: 5A/30VDC; Макс. Значение: 0.5A/60VDC

RS485 интерфейс

RS485(RJ45)

ЖК-дисплей время подсветки

По умолчанию: 60S, диапазон: 0 ~ 999S(0S: подсветка постоянно включена)

Механические параметры

Диапазон температуры окружающей среды

-25 ℃ ~ + 60 ℃(Derate выше 45 ℃)

ЖК-дисплей Диапазон рабочих температур

-20 ℃ ~ + 70 ℃

Диапазон температуры хранения

-30 ℃ ~ + 85 ℃

Диапазон относительной влажности воздуха

От 5% до 95% (Н. К.)

Корпус

IP20

Степень загрязнения окружающей среды

PD2

Батарея Тип:

①Sealed (по умолчанию) ②Gel ③Flooded ④ Пользователь (применяется к “MT50” и “PC software“ монитор солнечной станции ”)

Аксессуары (опционально)

Дистанционный датчик температуры (RTS300R47K3.81A)

Приобретение температуры батареи для проведения компенсации температуры параметров контроля, стандартная длина кабеля 3 м (длина может быть изменена). RTS300R47K3.81A подключается к порту (4 th) на контроллере.

USB к RS485 кабель
CC-USB-RS485-150U

Конвертер USB в RS485 используется для мониторинга каждого контроллера с помощью программного обеспечения для ПК солнечной станции. Длина кабеля составляет 1,5 м. TheCC-USB-RS485-150U подключается к порту RS485 на контроллере.

Дистанционный измеритель

MT50

MT50 может отображать различные операционные данные и информацию о неисправности системы. Информация может отображаться на ЖК-экране с подсветкой, кнопки просты в эксплуатации, и цифровой дисплей читается.

WI-FI последовательный адаптер

EBox-WIFI-01

После того, как контроллер подключен к eBox-WIFI-01 через стандартный Ethernet кабель (параллельный кабель), рабочий статус и соответствующие параметры контроллера можно контролировать с помощью программного обеспечения мобильного приложения через WIFI сигналы.

RS485 к bluetooth-адаптер

EBox-BLE-01

После того, как контроллер подключен к eBox-BLE-01 через стандартный кабель Ethernet (параллельный кабель), состояние работы и соответствующие параметры контроллера могут контролироваться программным обеспечением мобильного приложения через сигналы Bluetooth.

Регистратор

ELOG01

После того, как контроллер подключен к eLOG-01 через кабель связи RS485, он может записывать операционные данные контроллера или контролировать состояние работы контроллера в режиме реального времени с помощью программного обеспечения ПК.

Герметизирующая ptfe-лента Для адаптер PT-ADP

Управляйте работой и связывайтесь с 2-8 контроллерами параллельно

Максимальный размер провода

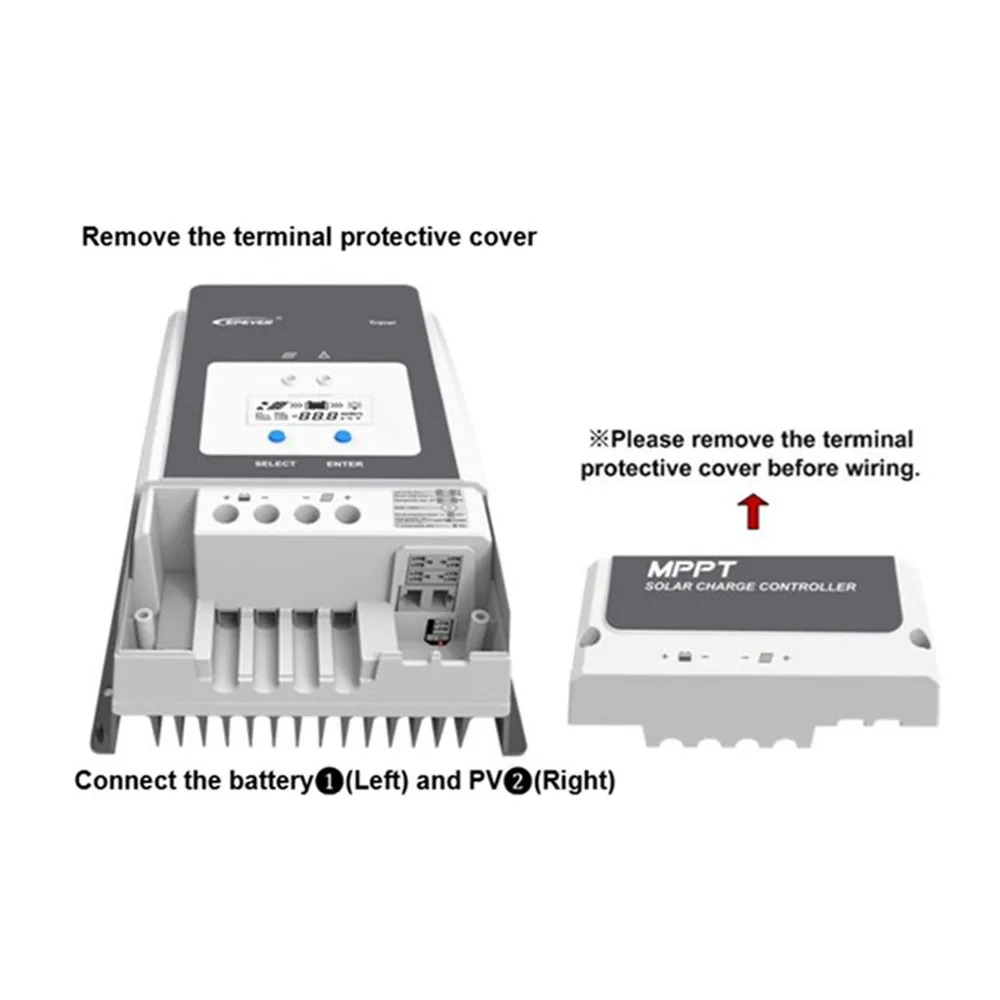

Установка

Защита

Фотоэлектрическая защита от перегрузки по току Фотоэлектрическая защита от короткого замыкания Фотоэлектрическая защита от обратной полярности Ночной обратная защита зарядных устройств Батарея более Напряжение защиты Батарея над предохранением от разрядки Батарея защита от перегрева Защита от низкой температуры литиевой батареи Нагрузки, защита от короткого замыкания Нагрузки Защита от перегрузки Контроллер защита от перегрева Защита от переходных процессов высокого напряжения для телевизоров

Сертификация
