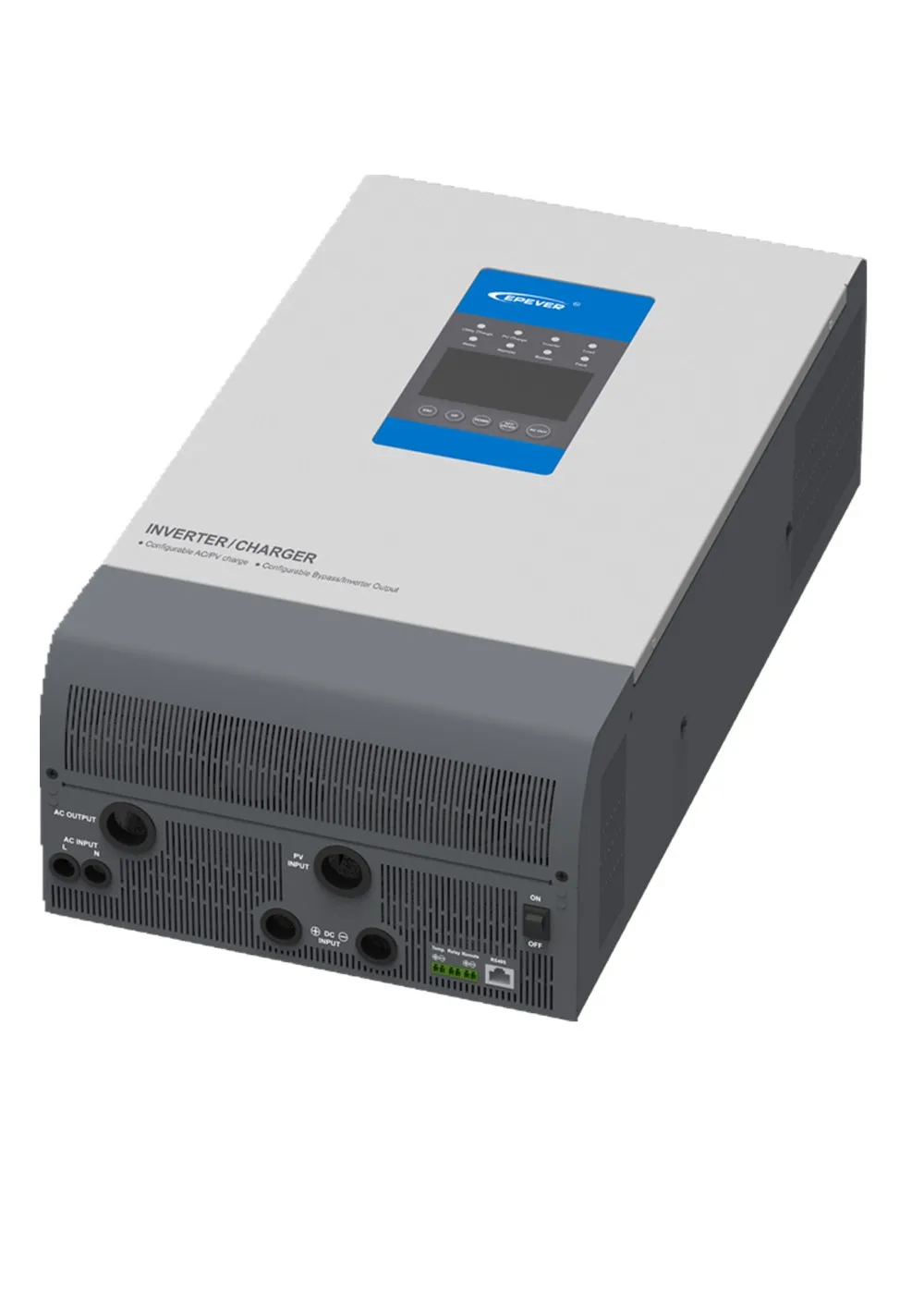

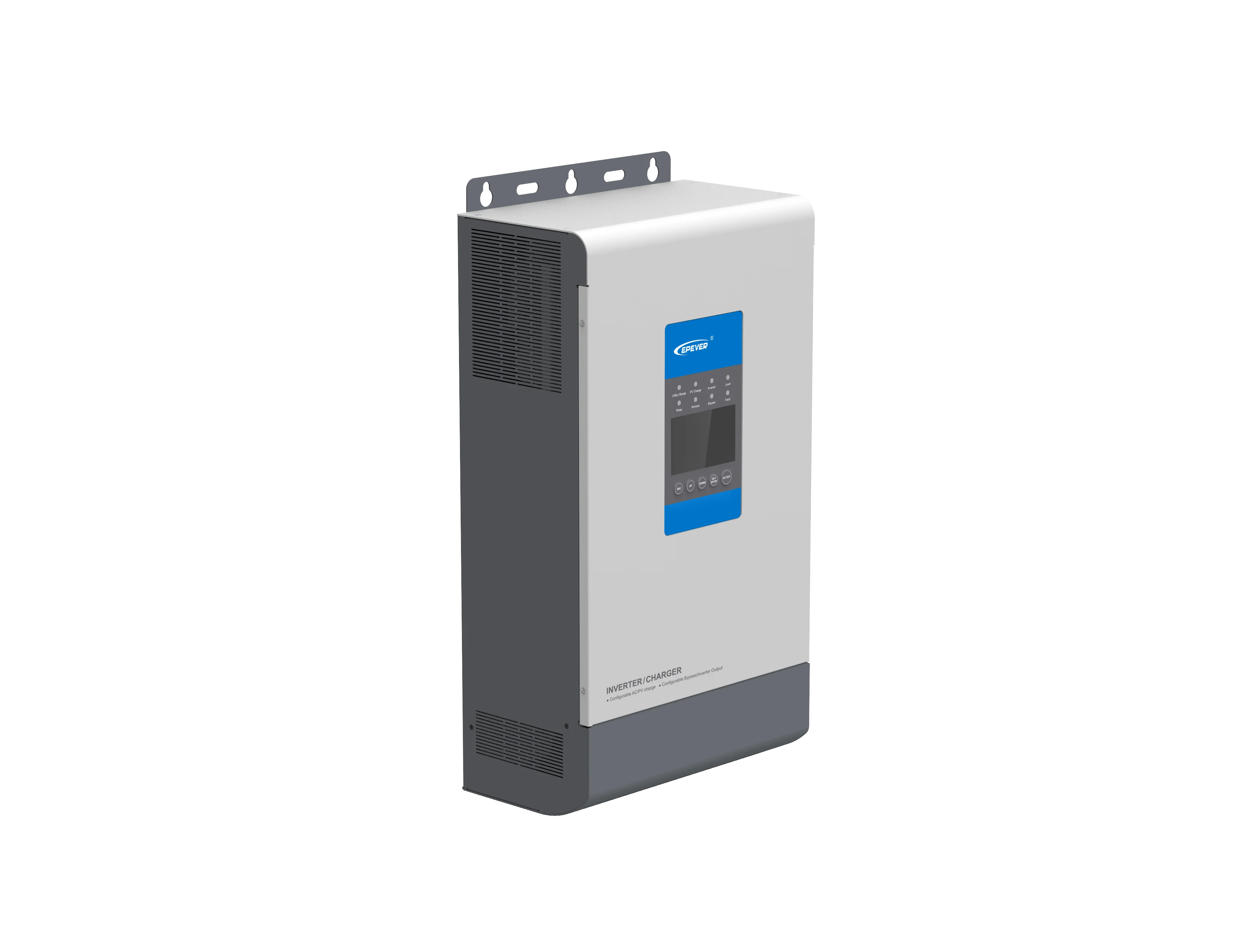

EPever со слежением за максимальной точкой мощности, солнечный инвертор 3000 Вт Чистая синусоида гибридный инвертор 20A 48V солнечный Зарядное устройство инверсор 220V 230V UP3000-M2142

Модель: UP3000-M2142

Серия UPower-это новый тип инвертора/зарядного устройства, сочетающийся с зарядкой солнечной и утилитой и выходом переменного тока, который использует многоядерный дизайн процессора и усовершенствованный алгоритм управления MPPT, И обладает высокой скоростью отклика, высокой надежностью и высоким стандартом индустриализации. Он предлагает четыре режима зарядки, включая приоритет солнечной энергии, приоритет утилиты, солнечной энергии и утилиты и солнечной энергии; Два режима вывода для батареи и утилиты, удовлетворяя различные требования приложений. В в ногу со временем оптимизированный со слежением за максимальной точкой мощности отслеживания технология используется для PV зарядки модулей. Он может быстро отслеживать максимальную точку мощности PV Массива в любой среде и получить максимальную энергию солнечной панели в режиме реального времени; Усовершенствованный алгоритм управления используется для AC-DC модулей зарядки, которые реализуют полностью цифровое двойное управление замкнутым циклом напряжения и тока, с высокой точностью управления, малым объемом. Диапазон входного напряжения переменного тока широкий, выходное напряжение/ток постоянного тока постоянно регулируется в определенном диапазоне, И полные функции защиты ввода/вывода могут обеспечить стабильную и надежную зарядку и защиту аккумулятора. DC-AC модули инвертора основаны на полностью цифровом и интеллектуальном дизайне. Он принимает advanced SPWM технологии, выводит Чистая синусоида и преобразует 24/48VDC до 220/230VAC подходит для переменного тока, бытовой техники, электрические инструменты, коммерческие отделения, электронный аудио и видео устройств и т. д. Этот продукт принимает 4,2 дюйма ЖК-дисплей дисплей дизайн, который в режиме реального времени отображает операционные данные и Бег состояние системы. Комплексная функция электронной защиты гарантирует более безопасную и стабильную работу системы.

Особенности:

* Принятие advanced SPWM технологии, чистая синусоида выход * Полностью цифровой напряжения и тока двойной замкнутому циклу • Усовершенствованная со слежением за максимальной точкой мощности технологии, с эффективностью не менее 99.5%. • Четыре режима зарядки: питание от солнечной энергии, утилита приоритет, утилиты и солнечной и только в том случае, * Два режима выхода: Батарея и общего назначения * ЖК-дисплей конструкция, позволяющая динамический дисплей системы Бег данные и рабочее состояние * При условии с общего интерфейса и продвинутый интерфейс * Несколько светодиодный индикаторы, который мгновенно укажите рабочее состояние системы * Американская классификация проводов 2р автоматический выключатель, представленные на общего назначения входной разъем • Независимое управление выход переменного тока от сети переменного тока Выход Кнопка * Батарея компенсация температуры функция. * Разнообразны электронная защита

Характеристики

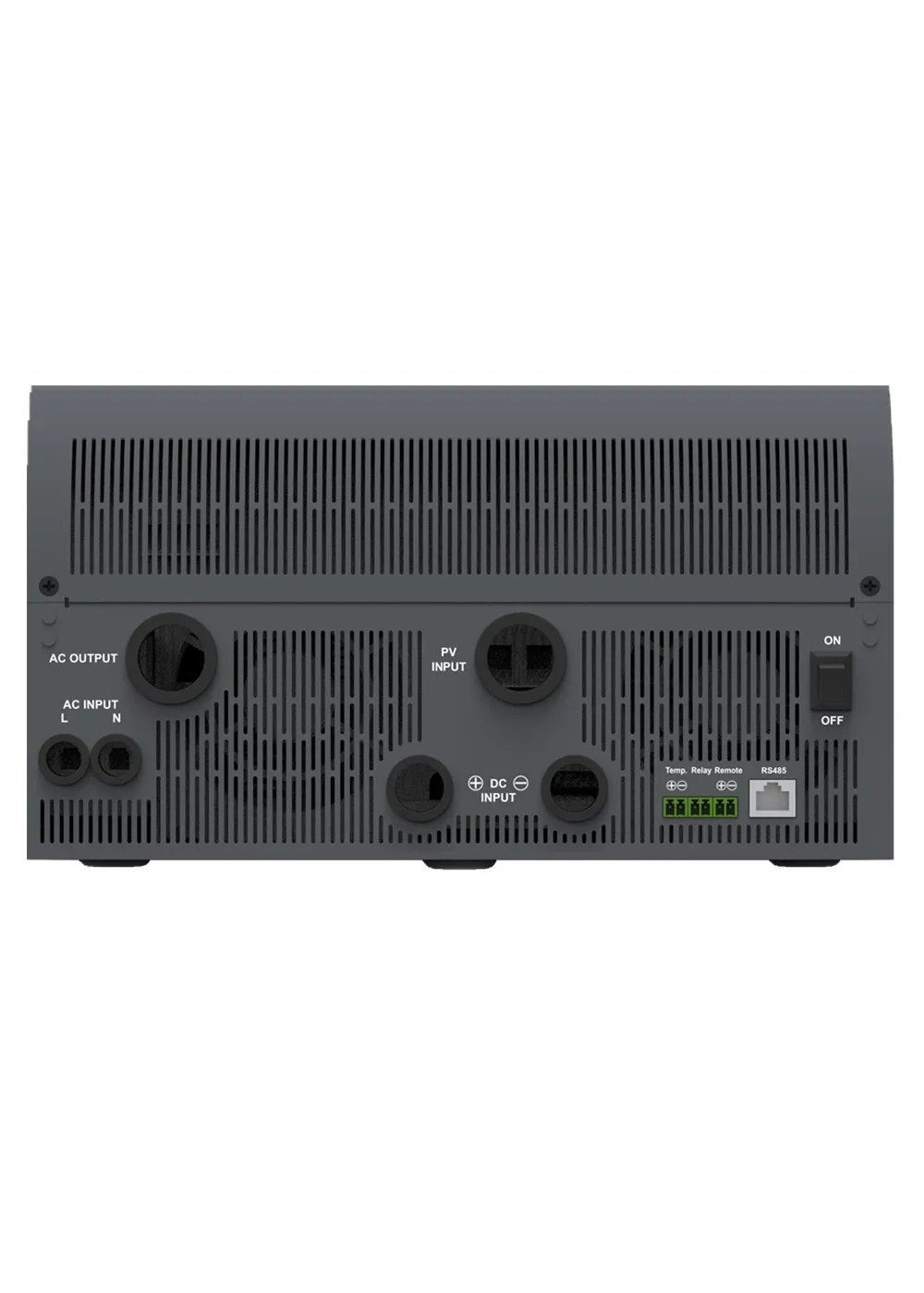

❶ Вентиляции ❷ Плененного винта (2 шт.) ❸ Переменного тока выход терминалы ❹ Утилита входных сигналов ❺ Батарея входных сигналов ❻ РТС★Интерфейс ❼ Реле интерфейса ❽ Удаленного интерфейса ❾ На использование опасных материалов в производстве электрического и электронного оборудования Инвертер/зарядное устройство переключатель ❿ PV входных сигналов ⓫ Терминалы покрытия

Обозначения моделей

Схематичный рисунок для соединения

Технические характеристики:

Предмет

UP3000-M2142

UP3000-M6142

UP3000-M3322

UP3000-M6322

Системы напряжение аккумуляторной батареи

48VDC

24VDC

Диапазон входного напряжения батареи

43,2 ~ 64VDC

21,6 ~ 32VDC

Инвертор выход

Непрерывная выходная мощность

2400W

Выходная мощность (15 мин.)

3000W

Мощность перегрузки (5s)

4800W

Макс. Сила перенапряжения

6000W

Выход диапазон напряжения

220VAC ± 3%,230VAC(-7% ~ + 3%)

Выход частоты

50 Гц/60 Гц

Выход волна

Инвертор с чистым синусом

Искажение THD

≤ 3%(24V или 48V активных сопротивлений для цепи переменного тока)

≤ 3%(12 В или 24 В резистивная нагрузка)

Эффективность инвертора

95%

Transfer time

20 мс

Универсальный вход

Диапазон входного напряжения

160VAC ~ 280VAC (диапазон рабочего напряжения)

170VAC ~ 270VAC (полезное Пусковое напряжение)

Макс. Ток зарядки

15A

30A

Зарядное устройство на солнечной батарее

Макс. PV открытое напряжение цепи

150V

100V

150V

Максимальная входная мощность PV

1040W

3000W

780W

1500W

Макс. Ток зарядки PV

20A

60A

30A

60A

Выравнивание напряжения

58,4 V

29,2 V

Boost напряжения

57,6 V

28,8 V

Поплавковый стабилизатор напряжения

55,2 V

27,6 V

Эффективность отслеживания

≤ 99.5%

≤ 99.5%

Зарядная эффективность преобразования

≤ 98%

≤ 98%

Температура компенсации коэффициента

-3 мВ/℃/2 в (по умолчанию)

Прочие ожерелья и подвески

Без нагрузки потребления

≤ 0.6A

≤ 0.8A

Корпус

IP30

Относительная влажность

<95% (Н. С.)

Рабочая температура окружающей среды

-20 ℃ ~ 50 ℃(100% вход и выход)

Механические параметры

Измерение

444 × 300 × 126 мм

518 × 310 × 168 мм

444 × 300 × 126 мм

518 × 310 × 168 мм

Монтажный размер

230 мм

Размер монтажного отверстия

Φ8mm

Вход Содержание

★Приоритет солнечной батареи (по умолчанию) Аккумулятор заряжается в режиме приоритета солнечной батареи и когда напряжение батареи ниже, чем «Вспомогательное Модуль напряжения (VAON)», утилита начинает зарядку. В тех случаях, когда напряжение аккумулятора достигает «Дополнительный модуль от напряжения (VAOF)», утилита останавливает зарядку.

★Утилита приоритет Аккумулятор заряжается в режиме приоритета утилиты и когда напряжение батареи ниже, чем «Дополнительный модуль напряжения (VAON)», солнечная батарея начинает зарядку. Когда напряжение батареи Достигает «дополнительный модуль от напряжения (VAOF)», солнечный останавливает зарядку.

★Утилита и солнечных батарей Утилита & солнечной заряд батареи ★На солнечной батарее Регулятором солнечного заряда аккумулятора

Выход Содержание

Взаимодействие в реальном времени

Тип батареи:

AGM гель FLD пользователь

Размер провода и выключатель

Выходное напряжение и переключатель частоты

Когда переключатель 1 включен, выходное напряжение выбирается как 230 В переменного тока, а, напротив, как 220 В переменного тока; Когда переключатель 2 находится в «Вкл», выходная частота выбирается как 60 Гц, а, напротив, как 50 Гц.

Защита

PV предельный ток Фотоэлектрическая защита от короткого замыкания Фотоэлектрическая защита от обратной полярности Ночной обратная зарядка Утилита от входного напряжения Входное напряжение под напряжением Батарея есть функция защиты от перенапряжения Батарея защита от разрядки Выходная нагрузка короткого замыкания Нагрузки опционально перегрузка на выходе Устройство от перегрева
