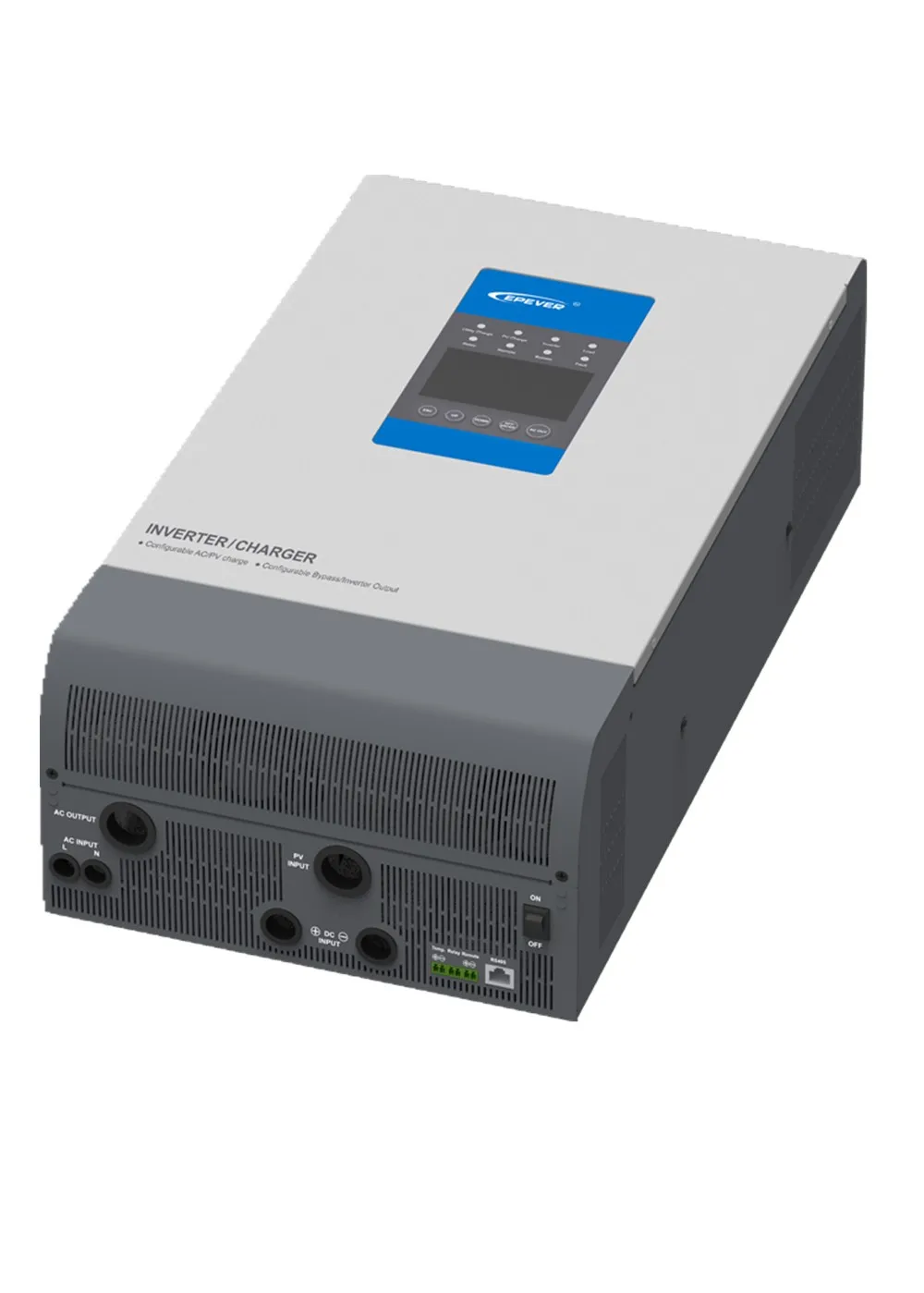

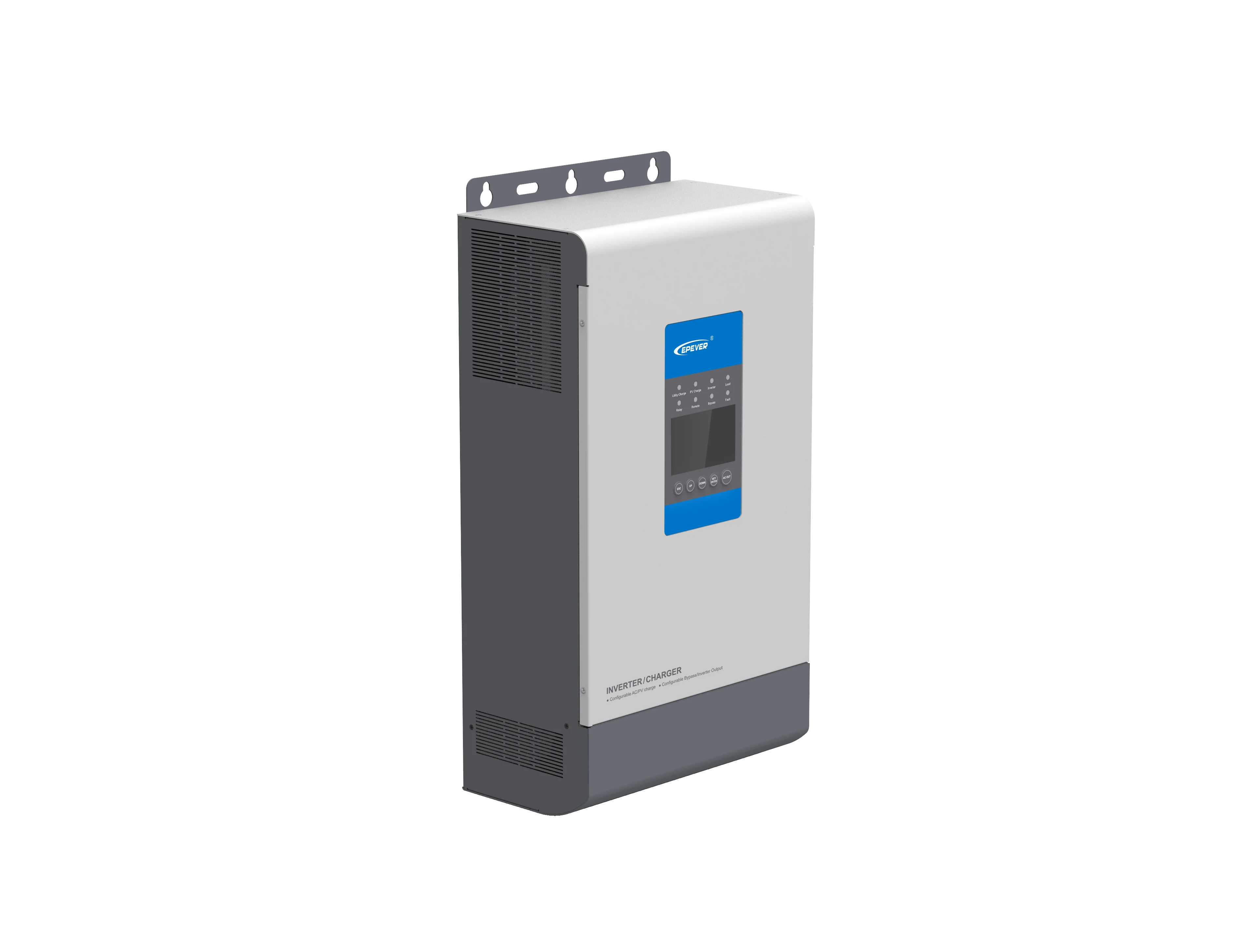

EPever MPPT 3000W Гибридный солнечный инвертор заряда 60A 48V 220V 230V Чистая синусоида Инвертор UPower M6142

Модель: UP3000-M6142

Серия UPower-это новый тип инвертора/зарядного устройства, сочетающийся с зарядкой солнечной и утилитой и выходом переменного тока, который использует многоядерный дизайн процессора и усовершенствованный алгоритм управления MPPT, И обладает высокой скоростью отклика, высокой надежностью и высоким стандартом индустриализации. Он предлагает четыре режима зарядки, включая приоритет солнечной энергии, приоритет утилиты, солнечной энергии и утилиты и солнечной энергии; Два режима вывода для батареи и утилиты, удовлетворяя различные требования приложений.

Обновленная оптимизированная технология отслеживания MPPT используется для модулей зарядки PV. Он может быстро отслеживать максимальную точку мощности PV Массива в любой среде и получить максимальную энергию солнечной панели в режиме реального времени;

Усовершенствованный алгоритм управления используется для AC-DC модулей зарядки, которые реализуют полностью цифровое двойное управление замкнутым циклом напряжения и тока, с высокой точностью управления, малым объемом. Диапазон входного напряжения переменного тока широкий, выходное напряжение/ток постоянного тока постоянно регулируется в определенном диапазоне, И полные функции защиты ввода/вывода могут обеспечить стабильную и надежную зарядку и защиту аккумулятора.

DC-AC модули инвертора основаны на полностью цифровом и интеллектуальном дизайне. Он принимает advanced SPWM технологии, выводит Чистая синусоида и преобразует 24/48VDC до 220/230VAC подходит для переменного тока, бытовой техники, электрические инструменты, коммерческие отделения, электронный аудио и видео устройств и т. д.

Этот продукт принимает 4,2 дюйма ЖК-дисплей дисплей дизайн, который в режиме реального времени отображает операционные данные и Бег состояние системы. Комплексная функция электронной защиты гарантирует более безопасную и стабильную работу системы.

Характеристика

* Принятие передовой технологии SPWM, с чистым синусоидальным выходом

* Полностью цифровой контроль напряжения и тока

* Передовые MPPT технологии, с эффективностью не менее 99.5%.

* Четыре режима зарядки: приоритет солнечной энергии, приоритет утилиты, утилита и только Солнечная и Солнечная

* Два режима вывода: аккумулятор и утилита

* Дизайн ЖК-дисплея, который позволяет динамически отображать данные и рабочее состояние системы

* Поставляется с общим интерфейсом и передовым интерфейсом

* Несколько светодиодный индикаторов, которые мгновенно указывают на рабочее состояние системы

* 2P Автоматический выключатель предоставляется на входном конце утилиты

* Независимое управление выходом переменного тока с помощью кнопки отключения переменного тока

* Функция компенсации температуры батареи.

* Широкая электронная защита

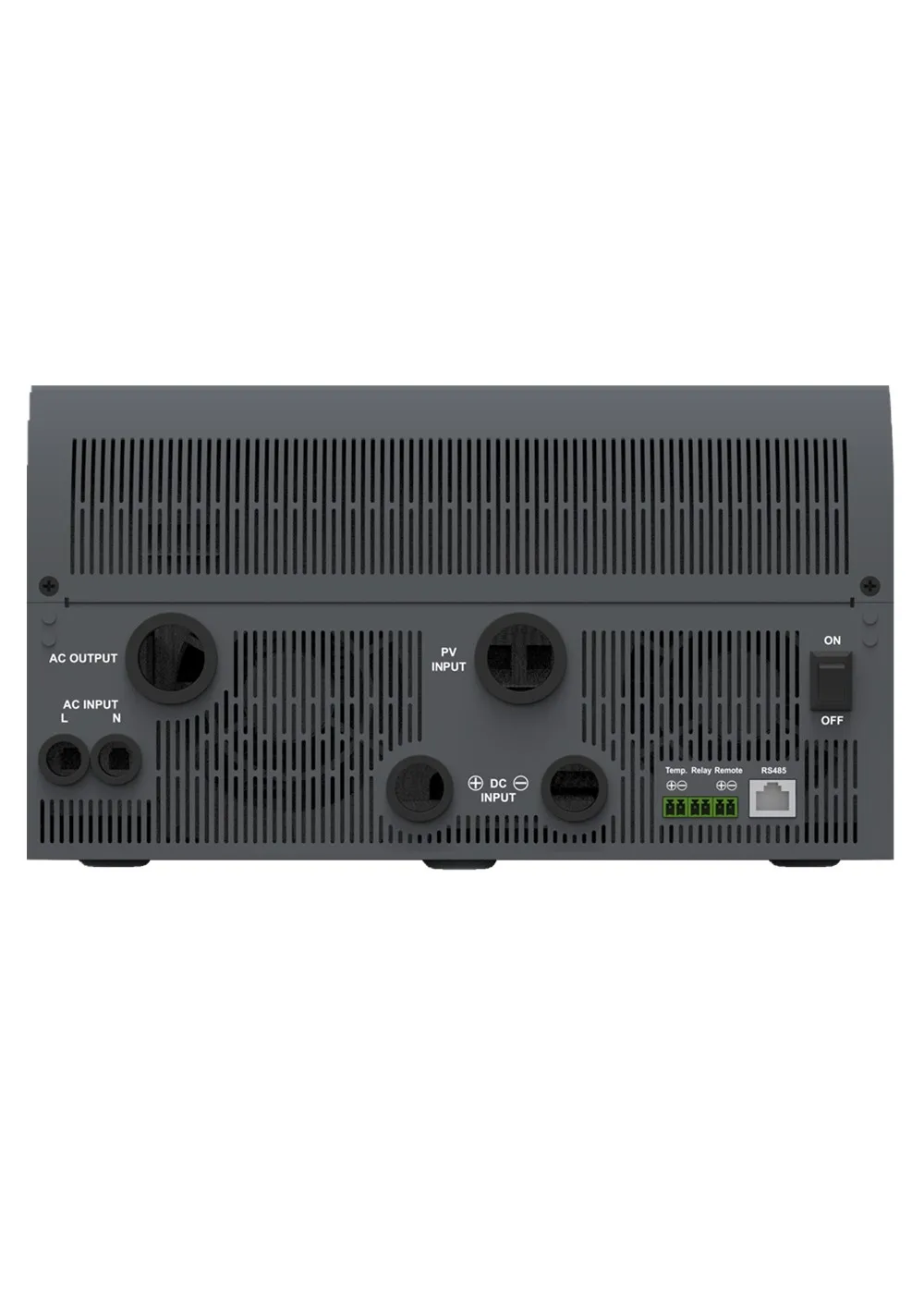

Charateristics

❶ Вентиляции

Capвинт (2 шт.)

❸ Выходные клеммы переменного тока

Входные клеммы для электромобиля

❺ Батарея входных сигналов

RTS★Интерфейс

Интерфейс реле электропитания

Дистанционный интерфейс с дистанционным управлением

Инверторный/зарядное устройство

Входные клеммы PV

Крышка клеммных колодок

Обозначения моделей

Схема подключения

Технические характеристики:

Товар

UP3000-M2142

UP3000-M6142

UP3000-M3322

UP3000-M6322

Напряжение батареи системы

48VDC

24VDC

Диапазон входного напряжения батареи

43,2 ~ 64VDC

21,6 ~ 32VDC

Выход инвертора

Непрерывная выходная мощность

2400 Вт

Выходная мощность (15 мин.)

3000 Вт

Мощность перегрузки (5s)

4800 Вт

Макс. Сила перенапряжения

6000 Вт

Диапазон выходного напряжения

220VAC ± 3%,230VAC(-7% ~ + 3%)

Выходная частота

50 Гц/60 Гц

Выходная волна

Чистая синусоида

Искажение THD

≤ 3%(24V или 48V активных сопротивлений для цепи переменного тока)

≤ 3%(12 В или 24 В резистивная нагрузка)

Эффективность инвертора

95%

Время передачи

20 мс

Общий вход

Диапазон входного напряжения

160VAC ~ 280VAC (диапазон рабочего напряжения)

170VAC ~ 270VAC (полезное Пусковое напряжение)

Макс. Ток зарядки

15а

30A

Зарядка на солнечной батарее

Макс. PV открытое напряжение цепи

150 в

100 в

150 в

Максимальная входная мощность PV

1040 Вт

3000 Вт

780 Вт

1500 Вт

Макс. Ток зарядки PV

20А

60А

30A

60А

Напряжение выравнивания

58,4 в

29,2 в

Повышающее напряжение

57,6 в

28,8 в

Поплавковое напряжение

55,2 в

27,6 в

Эффективность отслеживания

≤ 99.5%

≤ 99.5%

Эффективность преобразования зарядки

≤ 98%

≤ 98%

Коэффициент компенсации температуры

-3 мВ/℃/2 в (по умолчанию)

Другие

Нет расхода нагрузки

≤ 0,6a

≤ 0,8а

Корпус

IP30

Относительная влажность

<95% (Н. С.)

Рабочая температура окружающей среды

-20 ℃ ~ 50 ℃(100% вход и выход)

Механические параметры

Размеры

444 × 300 × 126 мм

518 × 310 × 168 мм

444 × 300 × 126 мм

518 × 310 × 168 мм

Размер крепления

230 мм

Размер монтажного отверстия

Φ8mm

Входное содержимое

★Приоритет солнечной батареи (по умолчанию)

Аккумулятор заряжается в режиме приоритета солнечной батареи и когда напряжение батареи ниже, чем «Вспомогательное

Модуль напряжения (VAON)», утилита начинает зарядку. Когда напряжение батареи достигает

«Дополнительный модуль от напряжения (VAOF)», утилита останавливает зарядку.

★Приоритет утилиты

Аккумулятор заряжается в режиме приоритета утилиты и когда напряжение батареи ниже, чем

«Дополнительный модуль напряжения (VAON)», солнечная батарея начинает зарядку. Когда напряжение батареи

Достигает «дополнительный модуль от напряжения (VAOF)», солнечный останавливает зарядку.

★Утилита и солнечная энергия

Утилита и солнечная зарядка батареи

★Солнечная батарея

Зарядка от солнечной батареи

Выходное содержание

Интерфейс в режиме реального времени

Тип батареи

AGM гель FLD пользователь

Размер провода и выключатель

Выходное напряжение и переключатель частоты

Когда переключатель 1 включен, выходное напряжение выбирается как 230 В переменного тока, а, напротив, как 220 В переменного тока;

Когда переключатель 2 находится в «Вкл», выходная частота выбирается как 60 Гц, а, напротив, как 50 Гц.

Защита

PV предельный ток

PV короткое замыкание

PV обратная полярность

Ночная обратная зарядка

Входное перенапряжение утилиты

Входное напряжение под напряжением

Избыточное напряжение батареи

Батарея перегрузки

Выходная нагрузка короткого замыкания

Перегрузка выходной нагрузки

Перегрев устройства
