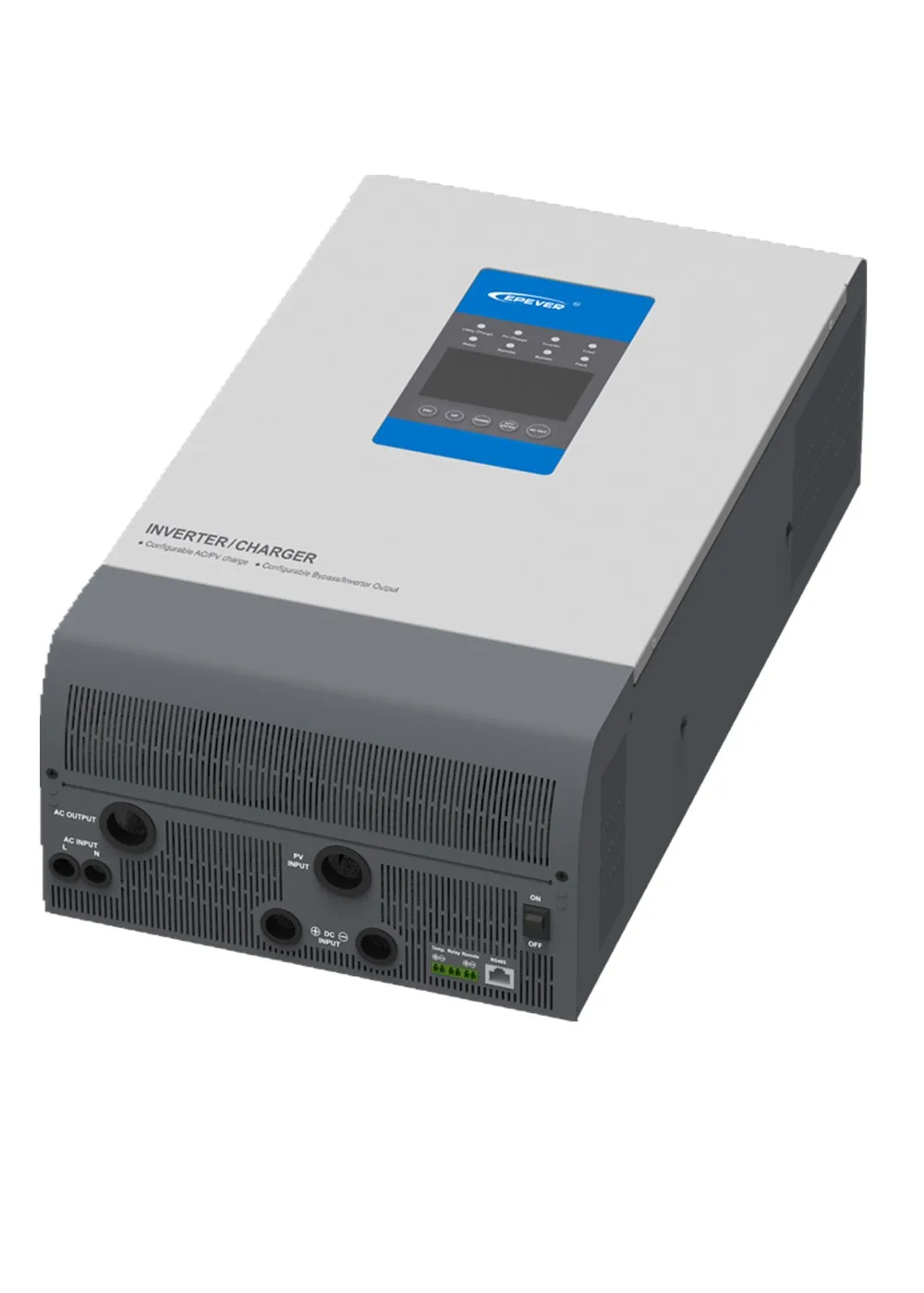

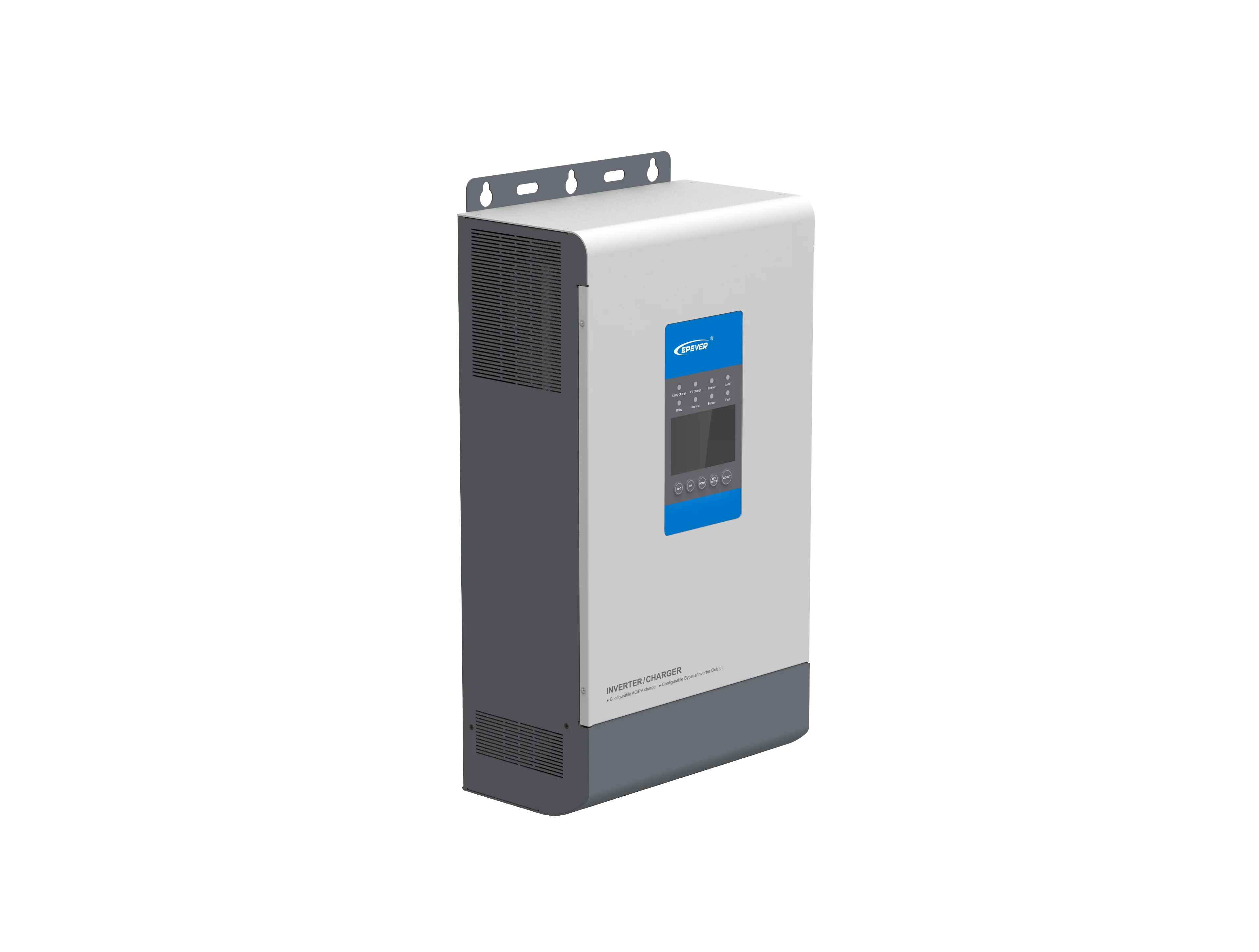

EPever UPower 5000 Вт 60A решетки инвертор MPPT Солнечное зарядное устройство, совмещающее 48 В 220 в 230 В MPPT UP5000 50Hz60Hz солнечная система

Модель: UP5000-M6342

Серия UPower-это новый тип инвертора/зарядного устройства, сочетающийся с зарядкой солнечной и утилитой и выходом переменного тока, который использует многоядерный дизайн процессора и усовершенствованный алгоритм управления MPPT, И обладает высокой скоростью отклика, высокой надежностью и высоким стандартом индустриализации. Он предлагает четыре режима зарядки, включая приоритет солнечной энергии, приоритет утилиты, солнечной энергии и утилиты и солнечной энергии; Два режима вывода для батареи и утилиты, удовлетворяя различные требования приложений. Обновленная оптимизированная технология отслеживания MPPT используется для модулей зарядки PV. Он может быстро отслеживать максимальную точку мощности PV Массива в любой среде и получить максимальную энергию солнечной панели в режиме реального времени; Усовершенствованный алгоритм управления используется для AC-DC модулей зарядки, которые реализуют полностью цифровое двойное управление замкнутым циклом напряжения и тока, с высокой точностью управления, малым объемом. Диапазон входного напряжения переменного тока широкий, выходное напряжение/ток постоянного тока постоянно регулируется в определенном диапазоне, И полные функции защиты ввода/вывода могут обеспечить стабильную и надежную зарядку и защиту аккумулятора. DC-AC модули инвертора основаны на полностью цифровом и интеллектуальном дизайне. Он принимает advanced SPWM технологии, выводит Чистая синусоида и преобразует 24/48VDC до 220/230VAC подходит для переменного тока, бытовой техники, электрические инструменты, коммерческие отделения, электронный аудио и видео устройств и т. д. Этот продукт принимает 4,2 дюйма ЖК-дисплей дисплей дизайн, который в режиме реального времени отображает операционные данные и Бег состояние системы. Комплексная функция электронной защиты гарантирует более безопасную и стабильную работу системы.

Особенности:

* Принятие передовой технологии SPWM, с чистым синусоидальным выходом * Полностью цифровой контроль напряжения и тока * Передовые MPPT технологии, с эффективностью не менее 99.5%. * Четыре режима зарядки: приоритет солнечной энергии, приоритет утилиты, утилита и только Солнечная и Солнечная * Два режима вывода: аккумулятор и утилита * Дизайн ЖК-дисплея, который позволяет динамически отображать данные и рабочее состояние системы * Поставляется с общим интерфейсом и передовым интерфейсом * Несколько светодиодный индикаторов, которые мгновенно указывают на рабочее состояние системы * 2P Автоматический выключатель предоставляется на входном конце утилиты * Независимое управление выходом переменного тока с помощью кнопки отключения переменного тока * Функция компенсации температуры батареи. * Разнообразны электронная защита

Характеристики:

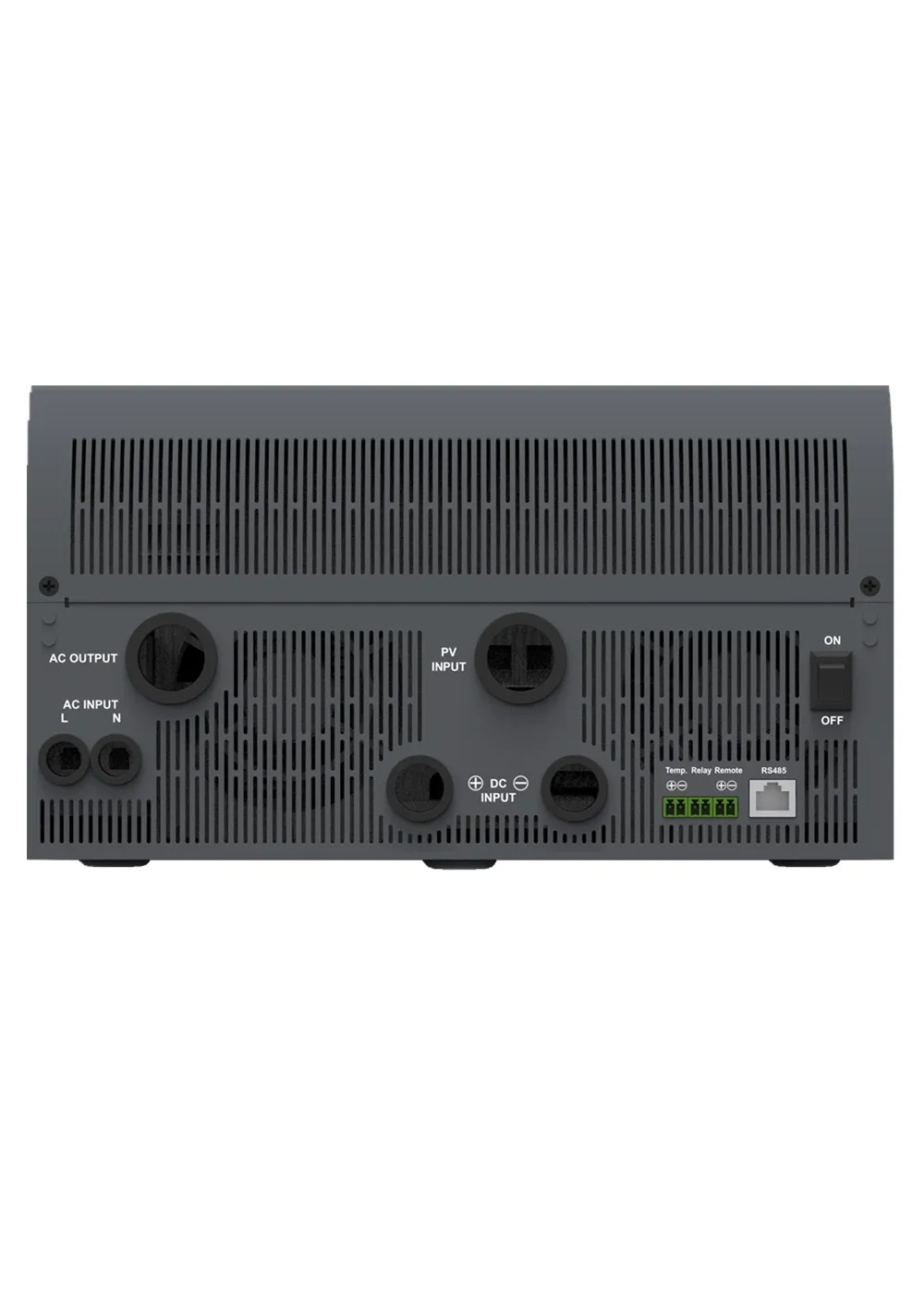

❶ Вентиляции Capвинт (2 шт.) ❸ Переменного тока выход терминалы ❹ Утилита входных сигналов ❺ Батарея входных сигналов ❻ РТС★Интерфейс ❼ Реле интерфейса ❽ Удаленного интерфейса Инверторный/зарядное устройство ❿ PV входных сигналов ⓫ Терминалы покрытия

Обозначения моделей

Схематичный рисунок для соединения

Технические характеристики:

Предмет

UP5000-M6342

UP5000-M8342

UP5000-M10342

Системы напряжение аккумуляторной батареи

48VDC

Батарея Диапазон входного напряжения

43,2 ~ 64VDC

Инвертор выход

Непрерывная выходная мощность

4000W

4000W

4000W

Выходная мощность (15 мин.)

5000W

5000W

5000W

Мощность перегрузки (5s)

8000W

8000W

8000W

Макс. Устройство защиты от перенапряжения питания

10000W

10000W

10000W

Выход диапазон напряжения

220VAC ± 3%,230VAC(-7% ~ + 3%)

Выход частоты

50 Гц/60 Гц

Выход волна

Инвертор с чистым синусом

Искажение THD

≤ 3%(24V или 48V активных сопротивлений для цепи переменного тока)

Эффективность инвертора

95%

Transfer time

20 мс

Универсальный вход

Утилита Диапазон входного напряжения

160VAC ~ 280VAC (диапазон рабочего напряжения)

170VAC ~ 270VAC (полезное Пусковое напряжение)

Макс. Ток зарядки

30A

30A

30A

Зарядное устройство на солнечной батарее

Макс. PV открытая схема

150V

200V

Стабилизатор напряжения

Максимальная входная мощность PV

3000W

4000W

5000W

Макс. Ток зарядки PV

60A

80A

100A

Выравнивание напряжения

58,4 V

Boost напряжения

57,6 V

Поплавковый стабилизатор напряжения

55,2 V

Эффективность отслеживания

≤ 99.5%

Преобразования зарядки

≤ 98%

Эффективность

Температура

-3 мВ/℃/2 в (по умолчанию)

Компенсации коэффициента

Прочие ожерелья и подвески

Без нагрузки потребления

≤ 0.6A

≤ 0.8A

≤ 0.8A

Корпус

IP30

Относительная влажность

<95% (Н. С.)

Рабочая среда

-20 ℃ ~ 50 ℃(100% вход и выход)

Температура

Механические параметры

Измерение

518 × 310 × 168 мм

614x315x178mm

Монтажный размер

230 мм

Размер монтажного отверстия

Φ8mm

Вход Содержание

★Приоритет солнечной батареи (по умолчанию) Аккумулятор заряжается в режиме приоритета солнечной батареи и когда напряжение батареи ниже, чем «Вспомогательное Модуль напряжения (VAON)», утилита начинает зарядку. Когда напряжение батареи достигает «Дополнительный модуль от напряжения (VAOF)», утилита останавливает зарядку.

★Утилита приоритет Аккумулятор заряжается в режиме приоритета утилиты и когда напряжение батареи ниже, чем «Дополнительный модуль напряжения (VAON)», солнечная батарея начинает зарядку. В тех случаях, когда напряжение батареи Достигает «дополнительный модуль от напряжения (VAOF)», солнечный останавливает зарядку.

★Утилита и солнечных батарей Утилита и солнечная зарядка батареи ★На солнечной батарее Регулятором солнечного заряда аккумулятора

Выход Содержание

Взаимодействие в реальном времени

Тип батареи:

AGM гель FLD пользователя

Провод Размеры & выключатель

Выходное напряжение и переключатель частоты

Когда переключатель 1 включен, выходное напряжение выбирается как 230 В переменного тока, а, напротив, как 220 В переменного тока; Когда переключатель 2 находится в «Вкл», выходная частота выбирается как 60 Гц, а, напротив, как 50 Гц.

Защита

PV предельный ток Фотоэлектрическая защита от короткого замыкания Фотоэлектрическая защита от обратной полярности Ночной обратная зарядка Утилита от входного напряжения Универсальный Вход низкого напряжения Батарея есть функция защиты от перенапряжения Батарея защита от разрядки Нагрузки Выходная защита от короткого замыкания Нагрузки опционально перегрузка на выходе Устройство от перегрева
