EPever MPPT 5000 Вт Солнечный инвертор Чистая Синусоидальная волна Гибридный инвертор 80А 48В парящий заряд инверсор 220В 230В UPower M8342

Модель: UP5000-M8342

Обзор:

Серия UPower-это новый тип инвертора/зарядного устройства, сочетающийся с зарядкой солнечной и утилитой и выходом переменного тока, который использует многоядерный дизайн процессора и усовершенствованный алгоритм управления MPPT, И обладает высокой скоростью отклика, высокой надежностью и высоким стандартом индустриализации. Он предлагает четыре режима зарядки, включая приоритет солнечной энергии, приоритет утилиты, солнечной энергии и утилиты и солнечной энергии; Два режима вывода для батареи и утилиты, удовлетворяя различные требования приложений. Обновленная оптимизированная технология отслеживания MPPT используется для модулей зарядки PV. Он может быстро отслеживать максимальную точку мощности PV Массива в любой среде и получить максимальную энергию солнечной панели в режиме реального времени; Усовершенствованный алгоритм управления используется для AC-DC модулей зарядки, которые реализуют полностью цифровое двойное управление замкнутым циклом напряжения и тока, с высокой точностью управления, малым объемом. Диапазон входного напряжения переменного тока широкий, выходное напряжение/ток постоянного тока постоянно регулируется в определенном диапазоне, И полные функции защиты ввода/вывода могут обеспечить стабильную и надежную зарядку и защиту аккумулятора. DC-AC модули инвертора основаны на полностью цифровом и интеллектуальном дизайне. Он принимает передовую технологию SPWM, выводит чистую синусоидальную волну и преобразует 24/48VDC в 220/230 В переменного тока, подходит для AC нагрузок бытовой техники, электрических инструментов, коммерческих блоков, электронных аудио и видео устройств и т. Д. Продукт принимает 4,2 дюймовый ЖК-дисплей, который в режиме реального времени отображает рабочие данные и состояние работы системы. Комплексная функция электронной защиты гарантирует более безопасную и стабильную работу системы.

Особенности:

* Принятие передовой технологии SPWM, с чистым синусоидальным выходом * Полностью цифровой контроль напряжения и тока * Передовые MPPT технологии, с эффективностью не менее 99.5%. * Четыре режима зарядки: приоритет солнечной энергии, приоритет утилиты, утилита и только Солнечная и Солнечная * Два режима вывода: аккумулятор и утилита * Дизайн ЖК-дисплея, который позволяет динамически отображать данные и рабочее состояние системы * Поставляется с общим интерфейсом и передовым интерфейсом * Несколько светодиодный индикаторов, которые мгновенно указывают на рабочее состояние системы * 2P Автоматический выключатель предоставляется на входном конце утилиты * Независимое управление выходом переменного тока с помощью кнопки отключения переменного тока * Функция компенсации температуры батареи. * Широкая электронная защита

Charateristics:

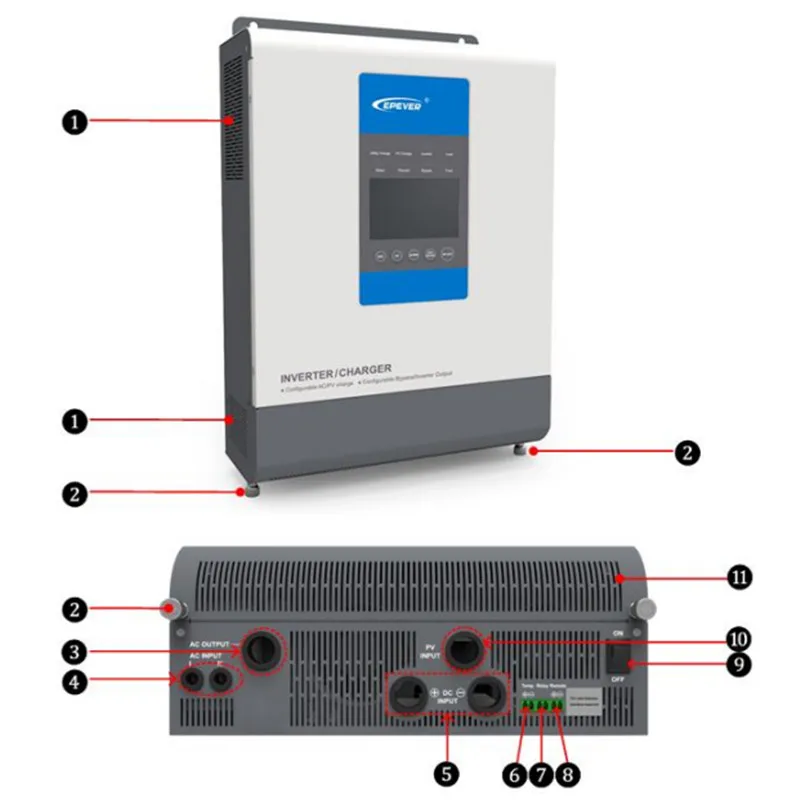

❶ Вентиляция Capвинт (2 шт.) ❸ Выходные клеммы переменного тока Входные клеммы для электромобиля ❺ Входные клеммы батареи RTS★Интерфейс Интерфейс реле электропитания Дистанционный интерфейс с дистанционным управлением Инверторный/зарядное устройство Входные клеммы PV Крышка клеммных колодок

Обозначения моделей

Схема подключения

Технические характеристики:

Товар

UP5000-M6342

UP5000-M8342

UP5000-M10342

Напряжение батареи системы

48VDC

Диапазон входного напряжения батареи

43,2 ~ 64VDC

Выход инвертора

Непрерывная выходная мощность

4000 Вт

4000 Вт

4000 Вт

Выходная мощность (15 мин.)

5000 Вт

5000 Вт

5000 Вт

Мощность перегрузки (5s)

8000 Вт

8000 Вт

8000 Вт

Макс. Сила перенапряжения

10000 Вт

10000 Вт

10000 Вт

Диапазон выходного напряжения

220VAC ± 3%,230VAC(-7% ~ + 3%)

Выходная частота

50 Гц/60 Гц

Выходная волна

Чистая синусоида

Искажение THD

≤ 3% (24В или 48В резистивная нагрузка)

Эффективность инвертора

95%

Время передачи

20 мс

Общий вход

Диапазон входного напряжения

160VAC ~ 280VAC (диапазон рабочего напряжения)

170VAC ~ 270VAC (полезное Пусковое напряжение)

Макс. Ток зарядки

30A

30A

30A

Зарядка на солнечной батарее

Макс. PV открытая схема

150 в

200 в

Напряжение

Максимальная входная мощность PV

3000 Вт

4000 Вт

5000 Вт

Макс. Ток зарядки PV

60А

80а

100А

Напряжение выравнивания

58,4 в

Повышающее напряжение

57,6 в

Поплавковое напряжение

55,2 в

Эффективность отслеживания

≤ 99.5%

Преобразование зарядки

≤ 98%

Эффективность

Температура

-3 мВ/℃/2 в (по умолчанию)

Коэффициент компенсации

Другие

Нет расхода нагрузки

≤ 0,6a

≤ 0,8а

≤ 0,8а

Корпус

IP30

Относительная влажность

<95% (Н. С.)

Рабочая среда

-20 ℃ ~ 50 ℃(100% вход и выход)

Температура

Механические параметры

Размеры

518 × 310 × 168 мм

614x315x178мм

Размер крепления

230 мм

Размер монтажного отверстия

Φ8 мм

Входное содержимое

★Приоритет солнечной батареи (по умолчанию) Аккумулятор заряжается в режиме приоритета солнечной батареи и когда напряжение батареи ниже, чем «Вспомогательное Модуль напряжения (VAON)», утилита начинает зарядку. Когда напряжение батареи достигает «Дополнительный модуль от напряжения (VAOF)», утилита останавливает зарядку.

★Приоритет утилиты Аккумулятор заряжается в режиме приоритета утилиты и когда напряжение батареи ниже, чем «Дополнительный модуль напряжения (VAON)», солнечная батарея начинает зарядку. Когда напряжение батареи Достигает «дополнительный модуль от напряжения (VAOF)», солнечный останавливает зарядку.

★Утилита и солнечная энергия Утилита и солнечная зарядка батареи ★Солнечная батарея Зарядка от солнечной батареи

Выходное содержание

Интерфейс в режиме реального времени

Тип батареи:

AGM гель FLD пользователь

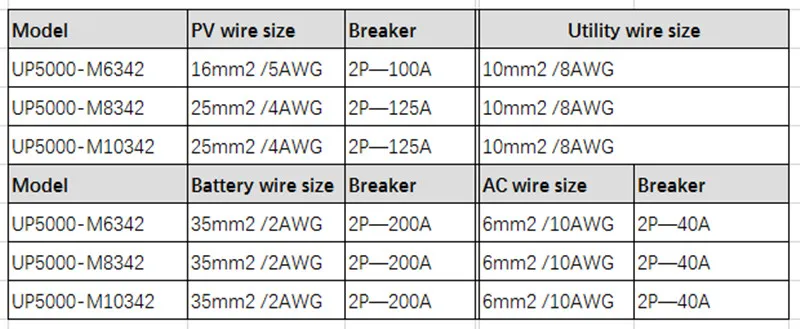

Размер провода и выключатель

Выходное напряжение и переключатель частоты

Когда переключатель 1 включен, выходное напряжение выбирается как 230 В переменного тока, а, напротив, как 220 В переменного тока; Когда переключатель 2 находится в «Вкл», выходная частота выбирается как 60 Гц, а, напротив, как 50 Гц.

Защита

PV предельный ток PV короткое замыкание PV обратная полярность Ночная обратная зарядка Входное перенапряжение утилиты Входное напряжение под напряжением Избыточное напряжение батареи Батарея перегрузки Выходная нагрузка короткого замыкания Перегрузка выходной нагрузки Перегрев устройства
