Характеристики продукта:
1: Бортовой контроллер loadingENC28J60Ethernet (10 МБ), Интегрированный интерфейс transformerHR911105Anetwork, с индикатором трансивера
2: Плата loadingAMS1117-3.3,Support3.3V входное напряжение и до to7vвнешний вход напряжения (3,3 VandVCCEnter один из двух)
3:3.3VandVCCBoth power supplesmosmake защита от обратного подключения (эксклюзивное преимущество!), Незначительное падение давления, подключено к цепи без отключения питания
4: использование фильтра тантала конденсатора, обеспечивает чистоту источника питания
5: Интерфейс saveIOOfSPI, accessible10Mb/srate, интерфейс может быть напрямую соединен с 5vand3.3vsingle chip соединением
6: экспорт других интерфейсов, включая MCU, INT,CLKOUT,RST, может быть подключен к MCU для определения рабочего состояния
7: размер платы 4,76*1,88 (см), компактный размер, разумная схема и маршрутизация компонентов
Напоминаем: рабочий ток до мА, andAMS117-3.3Fever чипа является нормальным! Проблемы с качеством! Входное напряжение рекомендуется не превышать 7В
Вы можете получить его при покупке этого продукта:
1. Хорошо testedENC28J60One сетевой модуль
2. 6POne DuPont line
3. Копия схемы модуля (доступна после покупки)
4. На основе on51, avr(m64), LPC2103, STM32F103A копия (доступна после покупки)
5. ENC28J60A китайское руководство, его также можно загрузить с адреса в описании

Часто задаваемые вопросы:
В1: наши сильные стороны
О: 1. Наш продукт поддерживает внешний вход питания 3.3vand gundam7vдля большинства других аналогичных продуктов только support3.3V, когда usedVCCWhen input, 3,3 VPin также может выводить наружу
2. Мы используем в качестве источника питания защиту от обратного подключения, большую гарантию безопасности, когда потеря падения давления может быть проигнорирована, в настоящее время ни один другой аналогичный продукт не имеет эту функцию. Когда вы случайно Подключите обратную мощность, чтобы сжечь модуль, вы можете потратить Еще несколько долларов, чтобы избежать этой потери. Мы не хотим покупать снова, потому что ваша небрежность повреждена, чтобы увеличить наши продажи, мы хотели бы, чтобы вы думаете, что мы сделали хорошую работу, когда вы его купили. Поэтому я могу рекомендовать его своим друзьям. Это хорошее развитие..
3. Обработка источника питания, мы использовали два танталовых конденсаторных фильтра, обеспечивают стабильность источника питания, другие аналогичные продукты не имеют этого конденсатора или танталового конденсатора (будьте осторожны, chip1Tantalum емкость pin не фильтр питания), потому что Их цепи не имеют обратного соединения, как указано выше. Если источник питания перевернут, будет выпущен фейерверк. И у нас есть анти-Обратные меры. Использование танталовых конденсаторов не вызовет вышеуказанных Проблемы
4. Наши доски меньше, вместо того, чтобы просто соединять линии, они окончены. Это означает, что мы усердно работаем над этим продуктом., как видно из приведенного выше описания.
В2: I accidentally5VPower received3.3VInput, может ли модуль гореть?
Ответ: модуль, вероятно, будет сгорел, но это не означает, что-то не так с качеством продукта. Поскольку диапазон нормального рабочего напряжения модуля составляет 3,3в ± 5%, даже если вы используете другой модуль, он будет гореть, но, по крайней мере, мы дали вам новый выбор.: Вы можете take5VfromVCCPin вход для правильной работы модуля

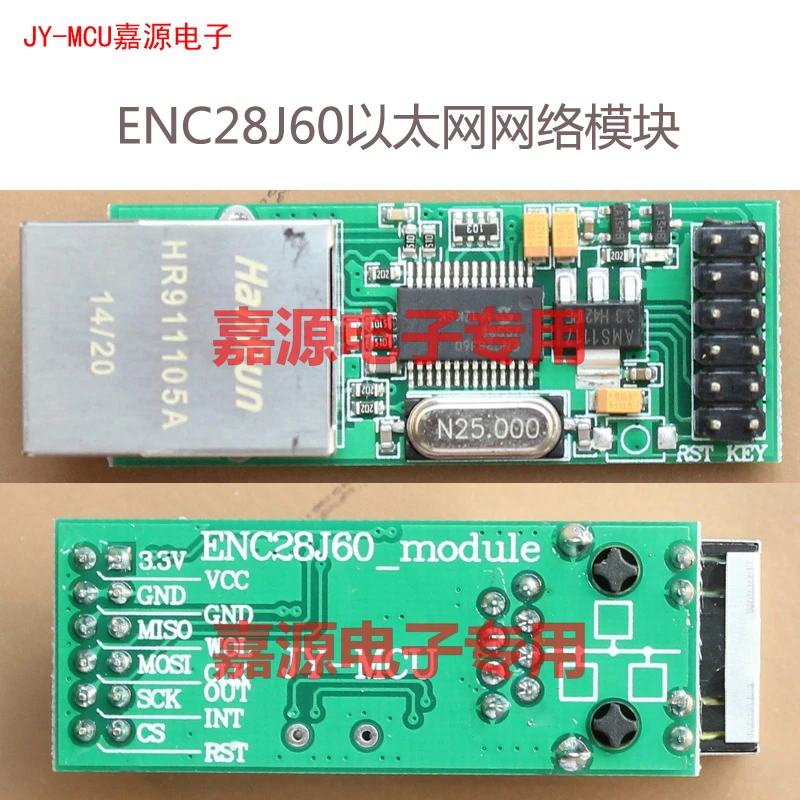

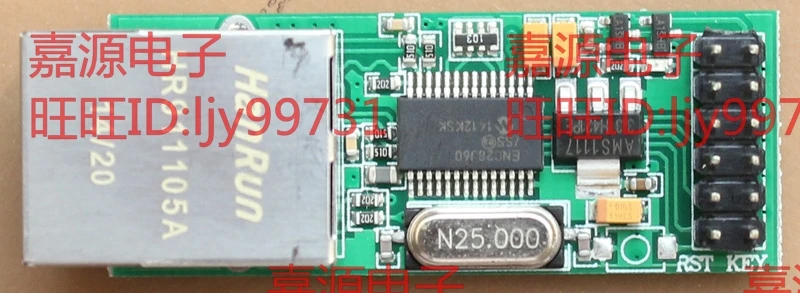

Ниже приводится изображение продукта

Задний, прозрачный интерфейс

Инструкции по отладке:

1. Выберите свою собственную тестовую программу платформы (если нет, пожалуйста, перестраивайте самостоятельно), модификацию programIPAddress и computerIPIn одного и того же сетевого сегмента и не коллизия с другими компьютерами (то есть, только последний отличается, но не for1or254)
2. Подключите модуль к бесплатному порту переключателя или маршрутизатора с помощью сетевого кабеля
3. Правильно подключитесь в соответствии с требованиями процедуры smcuconnect с модулем и Обеспечивайте надежное соединение
4. Перекомпилируйте программу и загрузите ее в MCU
5. Адресная панель браузера введите программный адрес для входа в модуль
