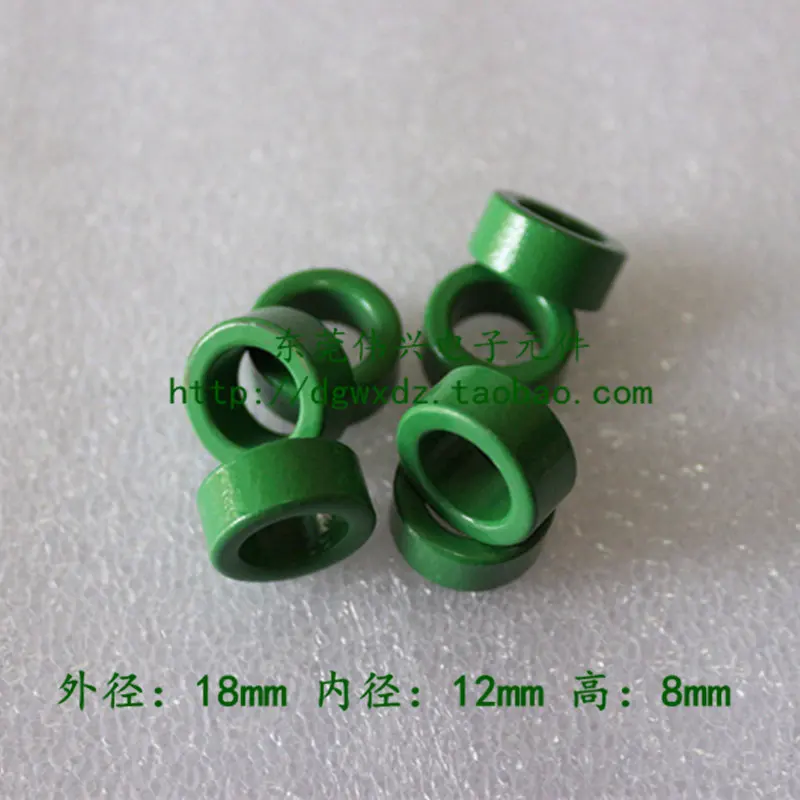

Магнитное кольцо Mn-Zn ферритовый сердечник T18 * 12 8C антипомехоустойчивое магнитное

Магнитное кольцо Mn-Zn ферритовый сердечник T18 * 12 8C антипомехоустойчивое магнитное

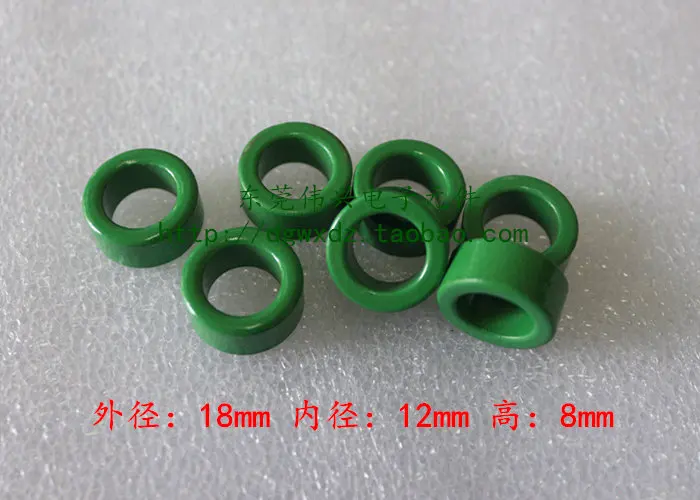

Имя:Ферритовое кольцо

Цвет:Зеленый (Распыление изоляционной краски)

Внешний диаметр:18,0 ммВнутренний диаметр:12,0 ммВысота:8. 0 мм

Компания:Индивидуальный

Тип товара:Без магнита, без ферромагнита

Магнитное кольцо также называют ферритовым магнитным кольцом, это распространенный антипомеховой компонент в электронных схемах, он хорошо сдерживает высокочастотный шум, ферритовые материалы обычно используются (Mn-Zn).

Магнитные кольца имеют различные характеристики сопротивления на разных частотах, как правило, сопротивление очень маленькое на низкой частоте, когда частота сигнала увеличивается, сопротивление магнитного кольца резко увеличивается.

Как вы все знаете, чем выше частота сигнала, тем легче излучать (купить высококачественный чехол для компьютера также для уменьшения электромагнитной утечки), но у линии общего сигнала нет экранирующего слоя, поэтому эти сигнальные линии становятся оченьХорошая антенна, принимает все виды высокочастотных сигналов в окружающей среде, и эти сигналы накладываются на оригинальные сигналы передачи, это даже изменит первоначальную передачу полезных сигналов. Так что под действием магнитного кольца хорошо проходят нормальные и полезные сигналы, он также может сдерживать передачу высокочастотных сигналов помех, и это дешево.

Итак, мы на линии сигнала дисплея,USBСоединительная линия, даже высококлассная клавиатура, не удивительно, что мышь выглядит как пластиковое цельное магнитное кольцо.

Выбор разворотов магнитного кольца

Дроссель общего режима формируется путем прохождения всего кабеля через Ферритовое магнитное кольцо, в зависимости от необходимости кабель также можно наматывать на магнитное кольцо на несколько оборотов. Чем больше разворотов., чем меньше частота, тем лучше эффект подавления помех, однако, Шум с более высокой частотой менее сдержанный. В реальном проекте количество витков магнитного кольца должно быть скорректировано в соответствии с частотными характеристиками тока помех. Обычно, когда полоса частот помех широка, два магнитных кольца могут быть прикреплены к кабелю, разные повороты каждого магнита Кольцо, это может подавить как высокочастотные помехи, так и низкочастотные помехи. От механизма подавления общего режима, чем больше импеданс, тем очевиднее эффект подавления помех. Сопротивление дросселя общего режима происходит от индуктивности общего режима cm = jwLcm, это не трудно увидеть по формуле, для определенной частоты шума, чем больше Индуктивность магнитного кольца, чем лучше. Но это не чехол, потому что есть паразитарная емкость на фактическом магнитном кольце, он существует параллельно с индуктивностью. При встрече с высокочастотным сигналом помех, реактивность емкости небольшая, короткое замыкание индуктивность магнитного кольца, таким образом, дроссель общего режима потеряет свой Функция.

Напоминание

Один.Кольца продаются по размеру, компаниям (миллиметрам), допуск +,-0,3 мм

Два,Размеры соответствуют описанию товара на странице, не думайте о покупке, если вы не знаете, пожалуйста, проконсультируйтесь со службой поддержки клиентов.

Три,Магнитное кольцо хрупкое, будьте осторожны при использовании, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
