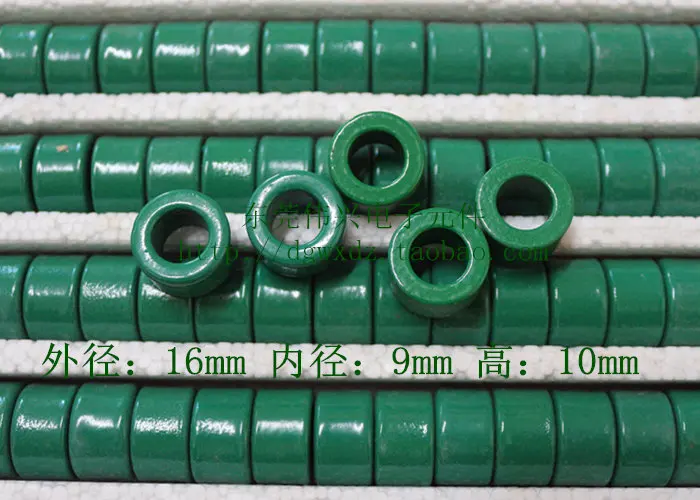

Зеленое магнитное кольцо с ферритовым сердечником 16*9*10 защитой от помех материал

Зеленое магнитное кольцо с ферритовым сердечником 16*9*10 защитой от помех материал

Имя:Ферритовое кольцоЦвет:Зеленый (Напыление изоляционной краски)

Текстура материала:PC40

Внешний диаметр:16,0 ммВнутренний диаметр:9,0 ммВысота:100,0 мм

Компания:Индивидуальный

Тип товара:Немагнитный 、 неферромагнитный

Магнитное кольцо также называется ферритовым магнитным кольцом, это обычный компонент защиты от помех в электронных цепях, он хорошо сдерживает высокочастотный шум, обычно используются ферритовые материалы (Mn-Zn) Мейк.

Магнитные кольца имеют разные характеристики импеданса на разных частотах, как правило, импеданс очень мал на низкой частоте, когда частота сигнала увеличивается, импеданс магнитного кольца резко увеличивается.

Как вы все знаете, чем выше частота сигнала, тем проще излучать (купить качественный чехол для компьютера также для уменьшения электромагнитной утечки), но общая сигнальная линия не имеет защитного слоя, поэтому эти сигнальные линии становятся оченьХорошая антенна, принимает все виды высокочастотных сигналов в окружающей среде, и эти сигналы накладываются на оригинальные сигналы передачи, это даже изменит первоначальную передачу полезных сигналов. Так что под магнитным кольцом хорошо проходят нормальные и полезные сигналы, они также могут сдерживать прохождение высокочастотных помех, и это дешево.

Итак, мы на линии отображения сигнала,USBСоединительная линия, даже высококлассная клавиатура, неудивительно, что мышь выглядит как цельное пластиковое магнитное кольцо.

Выбор витков магнитного кольца

Дроссель общего режима формируется путем прохождения всего кабеля через Ферритовое магнитное кольцо, в соответствии с потребностями кабель также можно наматывать на магнитное кольцо на несколько оборотов. Чем больше оборотов., чем ниже частота, тем лучше эффект подавления помех, однако, Шум с более высокой частотой меньше сдерживается. В реальном проекте количество витков магнитного кольца должно быть отрегулировано в соответствии с частотными характеристиками интерференционного тока. Обычно, когда диапазон частот помех Широкий, на кабеле можно установить два магнитных кольца, разные повороты каждого магнита Кольцо, оно может подавить как высокочастотные помехи, так и низкочастотные помехи. От механизма подавления синфазного режима, чем больше импеданс, тем заметнее эффект подавления помех. Импеданс дросселя общего режима происходит от индуктивности общего режима cm = jwLcm, по формуле это не трудно увидеть, для определенной частоты шума, чем больше Индуктивность магнитного кольца, чем лучше. Но это не чехол, потому что на фактическом магнитном кольце есть паразитная емкость, он существует параллельно с индуктивностью. При встрече с высокочастотным интерференционным сигналом, емкость маловата, короткое замыкание, индуктивность магнитного кольца, таким образом, дроссель общего режима потеряет свое Функция.

Напоминание

Один 、Кольца продаются по размеру, компаниям (миллиметрам), допуск + 、-0,3 мм

Два 、Размеры соответствуют описанию товара на странице, не думайте о покупке. Если вы не знаете, проконсультируйтесь со службой поддержки клиентов.

Три 、Магнитное кольцо хрупкое, будьте осторожны при использовании, если у вас есть какие-либо вопросы, свяжитесь с нами.
