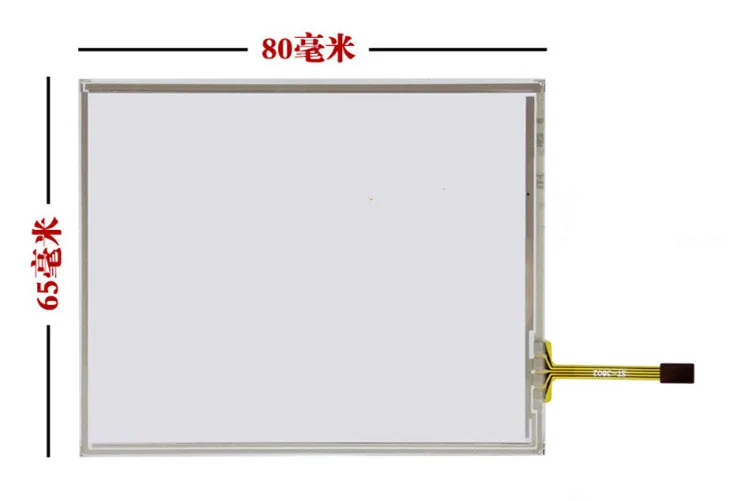

3 5 "MC5590 резистивный сенсорный экран стеклянная Сенсорная панель дигитайзера |

3 5 "MC5590 резистивный сенсорный экран стеклянная Сенсорная панель дигитайзера |

产品检验标准:

6,1环境实验Экологические Тесты

项目

Предмет

内容

Содержание

注意

Примечания

高温保存

Высокая изоляцией Температурное сохранение

(1) 温度85°, 放置240小时; (2) 室温放置24小时以上; (3) 然后测量以下

项目: 不可有结露

(1) Хранить при 85 ° в течение 240 часов; (2) держать при комнатной температуре более 24 часов; и (3) измерять (удовлетворить) следующие элементы: без конденсации росы

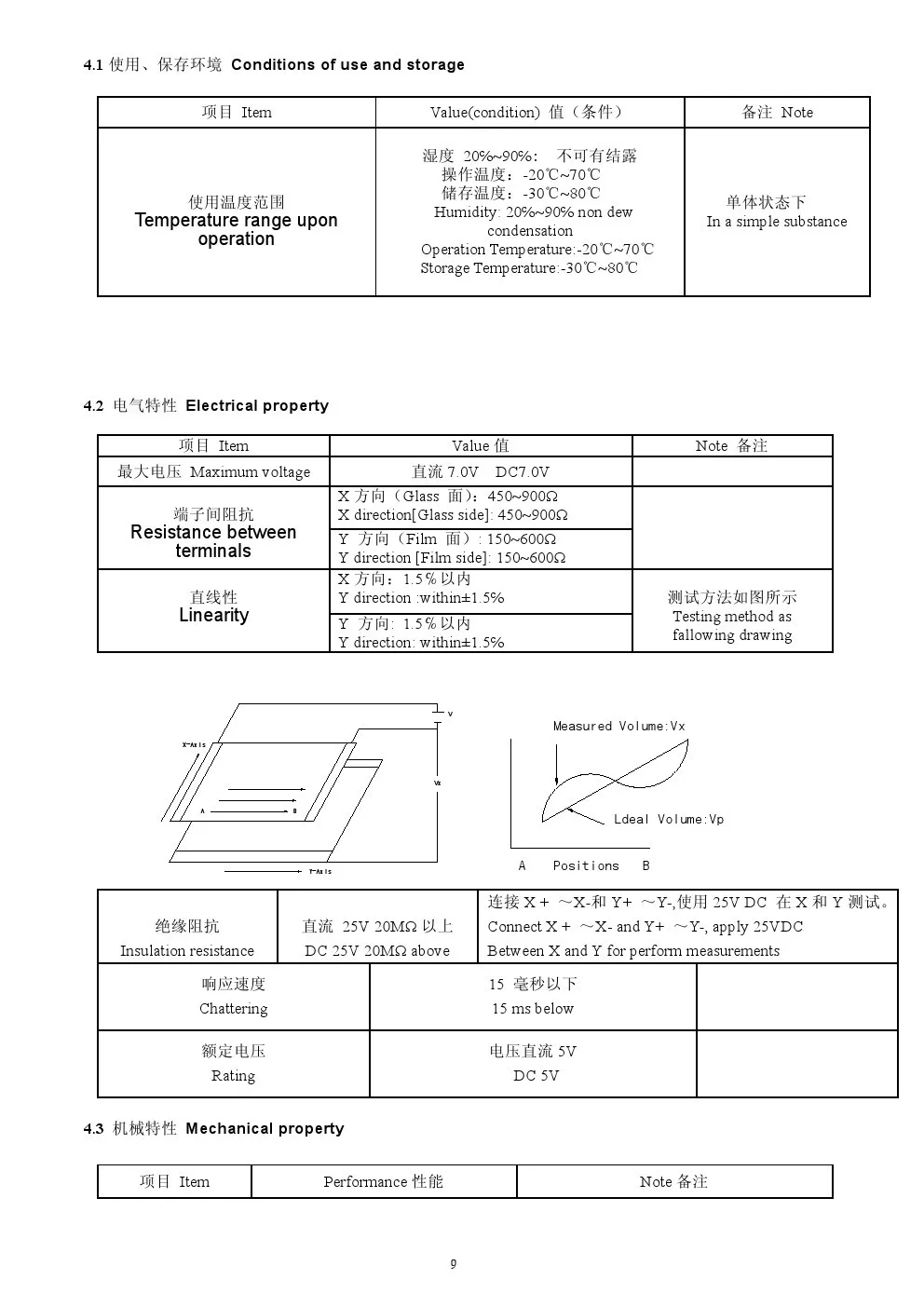

端子间阻抗: 参照电气特性栏Resistance между клемм: Смотрите электрические свойства товара; 直线性: 参照电气特性栏Linearity: Смотрите электрические свойства товара; 绝缘阻抗: 参照电气特性栏Insulation сопротивление: Смотрите электрические свойства товара.

低温保存

Низкая Температура

Сохранение

(1) 温度-30 °, 放置240小时; (2) 室温放置24小时以上; (3) 然后测量以下

项目: 不可有结露

(1) Храните при температуре-30 ° в течение 240 часов; (2) Держите при комнатной температуре более 24 часов; и (3) Измерьте (удовлетворяйте) следующие элементы: без Конденсации точки росы

端子间阻抗: 参照电气特性栏Resistance между клемм: Смотрите электрические свойства товара; 直线性: 参照电气特性栏Linearity: Смотрите электрические свойства товара; 绝缘阻抗: 参照电气特性栏Insulation сопротивление: Смотрите электрические свойства товара.

高温高湿保存

Высокая Температура

И высокой влажности

(1) 温度60°湿度90%, 放置240小时; (2) 室温放置24小时以上; (3) 然后测量以下项目: 不可有结露

(1) Хранить при 60 ° и 90% RH в течение 240 часов; (2) держать при комнатной температуре более 24 часов; и (3) измерить (удовлетворить) следующие элементы: без Конденсации точки росы

端子间阻抗: 参照电气特性栏Resistance между клемм: Смотрите электрические свойства товара; 直线性: 参照电气特性栏Linearity: Смотрите электрические свойства товара; 绝缘阻抗: 参照电气特性栏Insulation сопротивление: Смотрите электрические свойства товара.

冷热冲击测试

Тепла shook тест

(1)-10 ° (60分) и rarr; 70 ° (60分) 共10次循环; (2) 室温放置24小时以上; (3) 然后测量以下项目: 不可有结露

(1)-10 ° (60 мин) & rarr; 70 ° (60 мин) Всего 10 циклов, (2) держать при комнатной температуре более 24 часов; и (3) измерить (удовлетворить) следующие элементы: без конденсации росы

端子间阻抗: 参照电气特性栏Resistance между клемм: Смотрите электрические свойства товара; 直线性: 参照电气特性栏Linearity: Смотрите электрические свойства товара; 绝缘阻抗: 参照电气特性栏Insulation сопротивление: Смотрите электрические свойства товара.

 Долговечность Test耐久

项目

Предмет

内容

Содержание

注意

Примечания

耐敲击

Столкновения долговечность

(1) 使用Placental (POM) 铅笔 (R0.8) 敲击100万次. (2) 然后测量以下项目:

(1) Нанесите 1000000 ударов карандашом плаценты (POM) (R0.8); и (2) Измерьте (удовлетворите) следующие элементы:

荷重: 2N с панорамной головкой нагрузка: 2N

速度: 2次/сек Скорость: 2 раз/сек

端子间阻抗: 参照电气特性栏Resistance между клемм: Смотрите электрические свойства товара; 直线性: 参照电气特性栏Linearity: Смотрите электрические свойства товара; 绝缘阻抗: 参照电气特性栏Insulation сопротивление: Смотрите электрические свойства товара.

耐久划线

Раздвижные долговечность

(1) 使用Placental (POM) 铅笔 (R0.8) 在AA区域边缘内缩3mm往复划线性

10万次; (2) 然后测量以下项目:

(1) челнок 100000 раз с плацентой (POM) карандашом (R0.8) сжимается в 3 мм от края AA; и (2) измеряет (удовлетворяет) следующие элементы:

荷重: 2N с панорамной головкой нагрузка: 2N

速度: 100 мм/сек Скорость: 100 мм/сек

端子间阻抗: 参照电气特性栏Resistance между клемм: Смотрите электрические свойства товара; 直线性: 参照电气特性栏Linearity: Смотрите электрические свойства товара; 绝缘阻抗: 参照电气特性栏Insulation сопротивление: Смотрите электрические свойства товара.

FPC弯曲

FPC Изгиб

Долговечность

(1) 在FPC末端附上100g力; (2) 接着以附着力的部分作不弯曲中心 (各弯

曲180度5回). 结果应该满足以下几项:

(1) Прикрепите вес 100 г к концу FPC; (2) согните FPC под углом

Of±180 ° каждый в 5 раз, с FPC приклеена часть как центр изгиба движения.

Результат должен отвечать следующим требованиям:

端子间阻抗: 参照电气特性栏Resistance между клемм: Смотрите электрические свойства товара; 直线性: 参照电气特性栏Linearity: Смотрите электрические свойства товара; 绝缘阻抗: 参照电气特性栏Insulation сопротивление: Смотрите электрические свойства товара.

FPC拉力测试

Гибкая печатная плата, скрепляющаяся с помощью тепла

Пилинг для испытаний

(1) 垂直90°方向: 500g力5分钟; 不可剥离; 应满足以下几项:

端子间阻抗: 参照电气特性栏;

Вертикально 90 ° направление: после 0,5 кг 5 мин нет шелушения;

Результат должен отвечать следующим требованиям:

(2) 水平180°方向: 500g力10分钟; 不可剥离; 应满足以下几项目:

端子间阻抗: 参照电气特性栏;

Горизонтальное направление на 180 °: после 0,5 кг 10 мин нет шелушения;

Результат должен отвечать следующим требованиям:

Сопротивление между клеммами: см. Элемент электрических свойств

FPC耐弯曲性

Гибкая печатная плата с рисунком

Изгиб

Сопротивление

弯曲半径为7mm, 拉伸长度 = 25 мм, 速度为1500rpm; 弯曲次数为10

万次, 就满足以下几项目: 参照电气特性栏;

Изгиб в 100000 раз радиусом 7 мм, длина хода пилинга 25 мм, скорость вращения 1500 об/мин; результат должен удовлетворить следующим требованиям:

Сопротивление между клеммами: см. Элемент электрических свойств

金手指处焊接性

Золото-палец продано

Тепла

温度: 235 +/-5 °; 时间: 3-5 秒: 焊点光滑圆润

Температура: 235 +/-5 °; Время: 3-5 сек, Продано-точка гладкой поверхности
