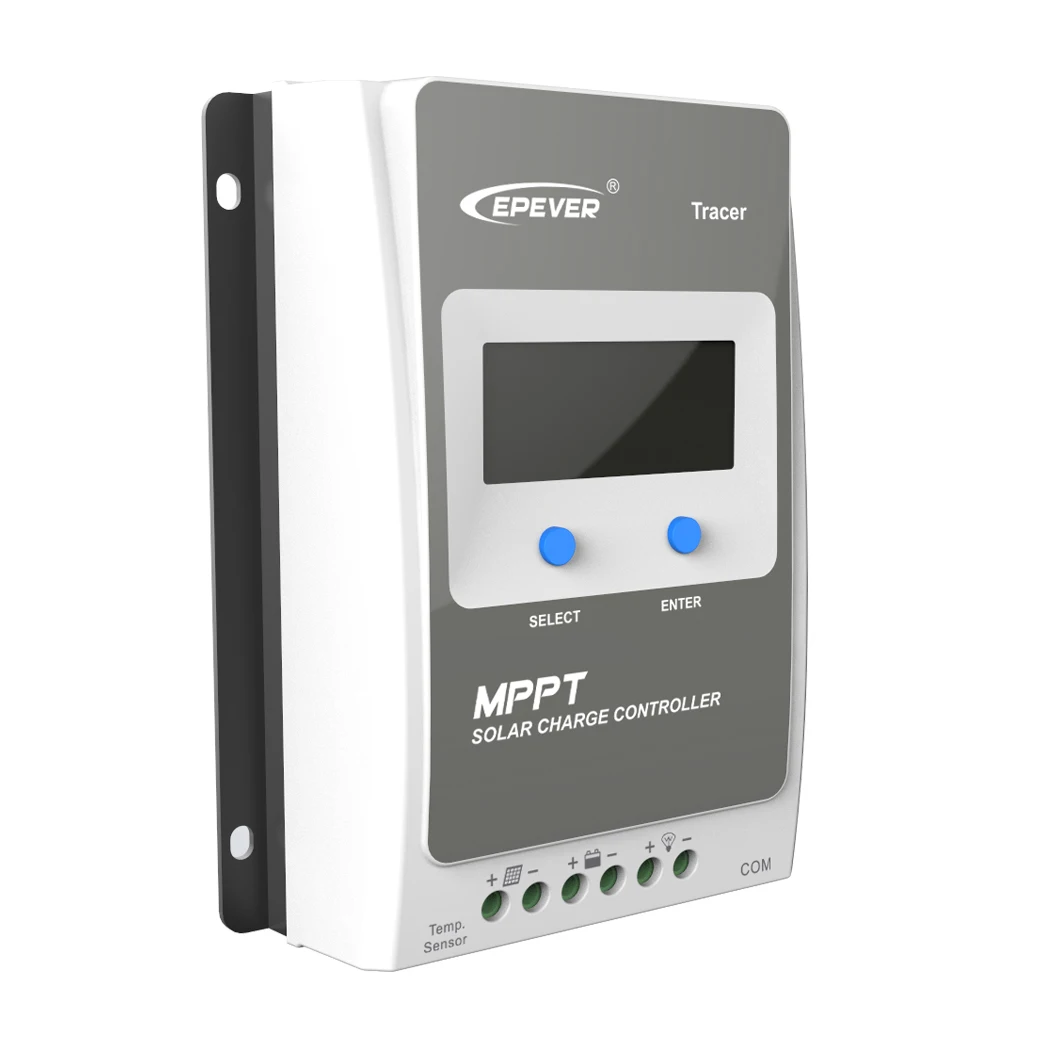

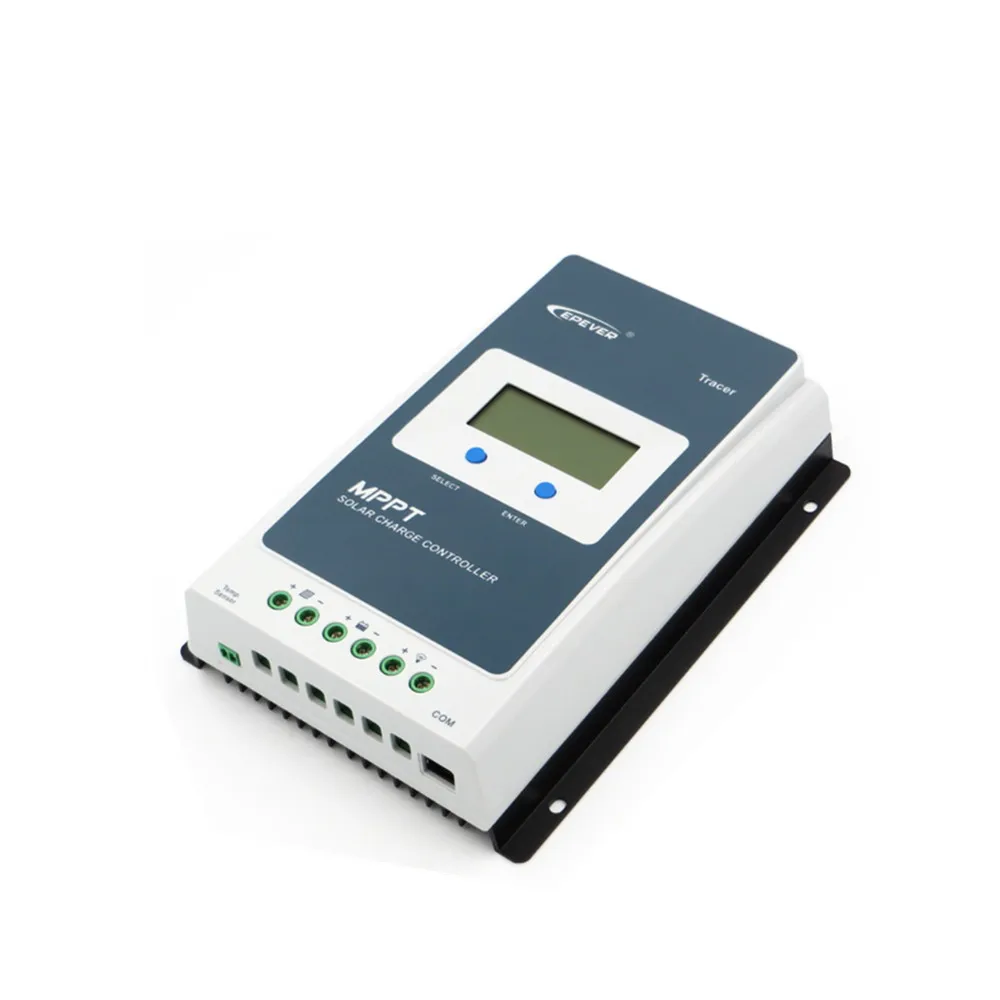

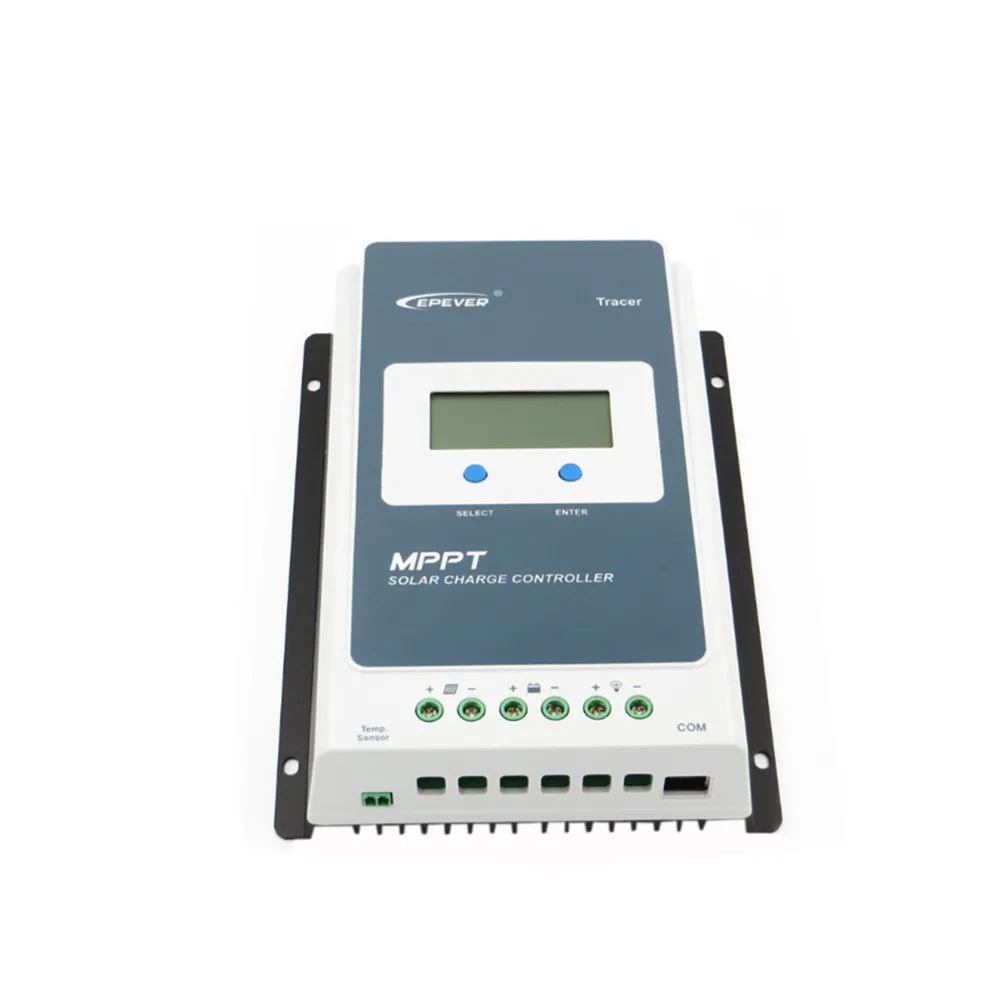

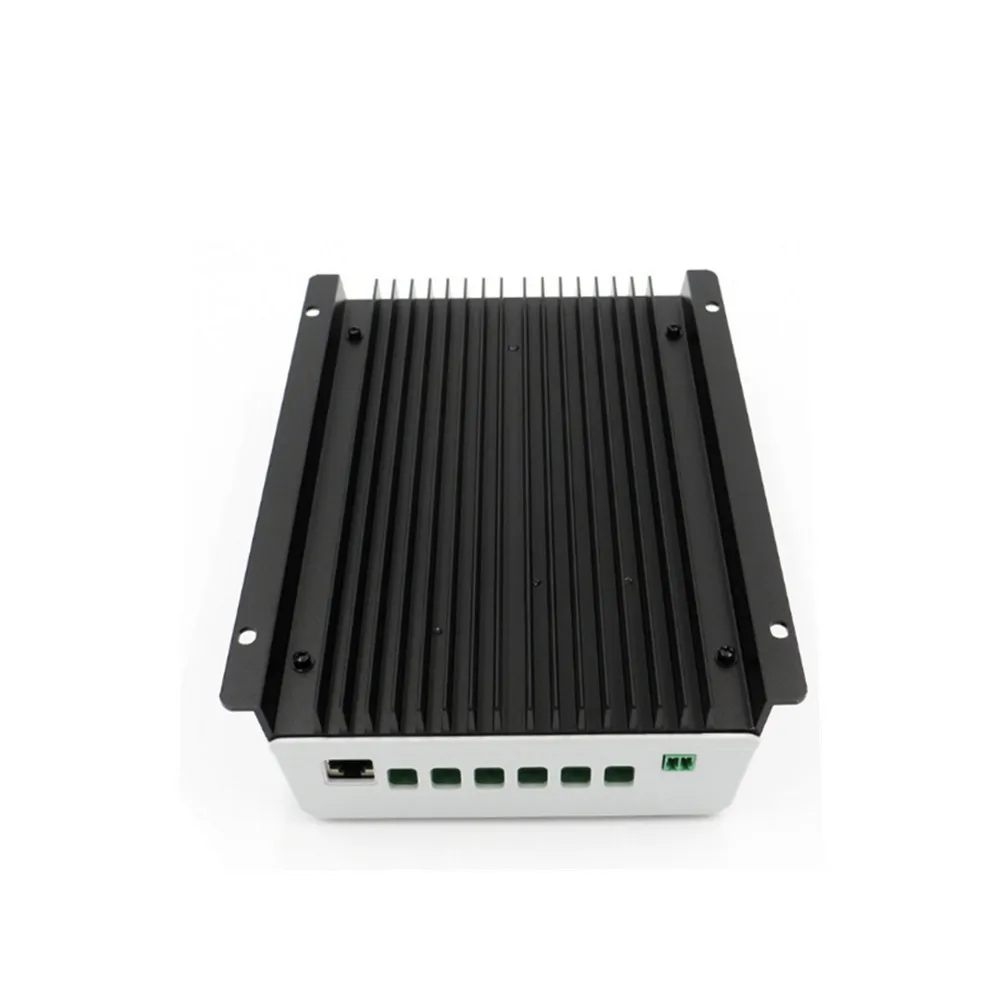

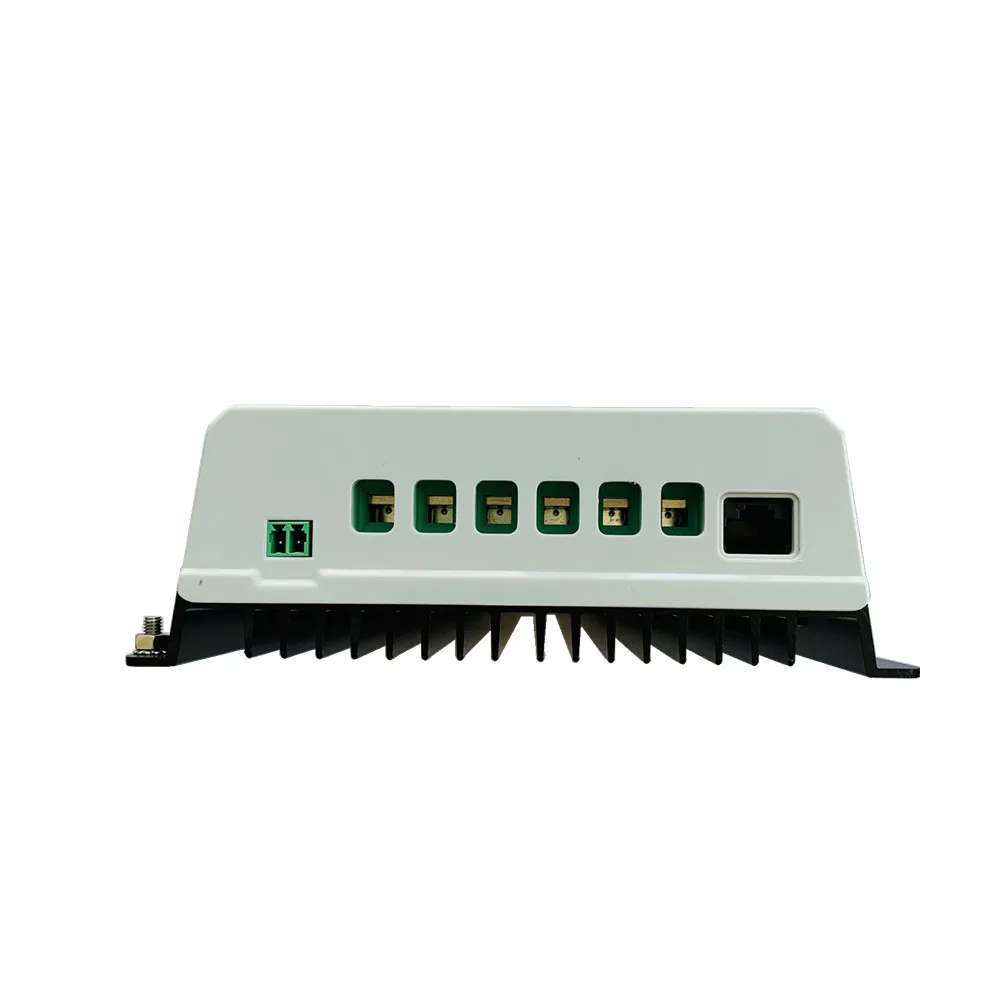

EPever Tracer3210AN MPPT 30A контроллер 12V24V ЖК дисплей регулятор солнечной панели Контроллер

EPever Tracer3210AN MPPT 30A контроллер 12V24V ЖК дисплей регулятор солнечной панели Контроллер

EPever Tracer3210AN MPPT 30A контроллер 12V24V ЖК-дисплей регулятор солнечной панели Контроллер заряда для свинцово-кислотной литиевой батареи

Модель: Tracer3210AN

Обзор:

Серия Tracer A. На основе общего отрицательного дизайна и усовершенствованного алгоритма управления MPPT, с ЖК-дисплеем, отображающим состояние работы, этот продукт является художественным, экономичным и практичным. Улучшенный алгоритм управления MPPT, отслеживающий ряд может минимизировать максимальную скорость потери точки питания и время потери, быстро Отслеживайте максимальную точку мощности PV Массива и получайте максимальную энергию от солнечных модулей при любых условиях; И может увеличить коэффициент использования энергии в Солнечной системе на 10%-30% по сравнению с методом зарядки PWM. Функция ограничения заряда и тока и функция снижения заряда автоматически улучшают стабильность, которая работает даже при подключении больших pv-модулей и при высокой температуре, И повышения профессионального чипа защиты для порта связи, дальнейшего повышения надежности и удовлетворения различных требований приложений. С адаптивным трехступенчатым режимом зарядки на основе цифровой схемы управления, Tracer серии контроллеров может эффективно продлить срок службы батарей, значительно улучшает производительность системы и поддерживает универсальные функции электронной защиты, Включая защиту от перезарядки и разрядки, чтобы минимизировать повреждения компонентов системы, вызванные неправильной установкой или сбоем системы, И эффективно обеспечивает более безопасную и надежную работу системы солнечного источника питания в течение более длительного срока службы. Этот модульный Солнечный контроллер может быть широко использован для различных применений, например, базовые станции связи, бытовые системы, и полевой мониторинг и т. д.

Особенности:

1. Передовые технологии MPPT, с эффективностью № 2. Ультра-быстрая скорость отслеживания и гарантированная эффективность отслеживания 3. Усовершенствованный алгоритм управления MPPT, чтобы минимизировать максимальную скорость потери точки питания и время потери 4. Широкий диапазон рабочего напряжения MPP 5. Высококачественные компоненты, улучшенная производительность системы, с максимальной эффективностью преобразования 98% 6. Точное распознавание и Отслеживание нескольких пиков максимальной мощности 7. Используются международные известные бренды ST и IR компонентов высокого качества и низкого уровня отказов, которые могут обеспечить срок службы продукта 8. Зарядка и функция ограничения тока 9. Совместимость с свинцово-кислотными и литий-ионными батареями 10. Функция компенсации температуры батареи 11. Функция статистики энергии в реальном времени 12. Функция снижения мощности при перегреве 13. Несколько режимов работы нагрузки 14. Порт связи оснащен профессиональным чипом защиты, который может обеспечить 5VDC источник питания и имеет защиту от перегрузки по току и короткого замыкания. 15. С RS-485 интерфейсом шины связи и протоколом связи Modbus, он доступен для удовлетворения различных требований к связи в различных ситуациях. 16. Контролируйте и устанавливайте параметры через мобильный телефон или программное обеспечение ПК 17. Полная нагрузка без какого-либо падения мощности в диапазоне температур рабочей среды 18. Широкая электронная защита

Craracteristics:

Спцификация:

Товар

Tracer 1210AN

Tracer 2210AN

Tracer 3210AN

Tracer 4210AN

Номинальное напряжение системы

12V/24VDC авто

Номинальный ток заряда

10A

20А

30A

40А

Номинальный ток разряда

10A

20А

30A

40А

Диапазон напряжения батареи

8 ~ 32 В

Макс. PV открытое напряжение цепи

92 в

Диапазон напряжения MPP

(Напряжение батареи + 2 в) ~ 72 в

Максимальная входная мощность PV

130 Вт/12 В

260 Вт/12 В

390 Вт/12 В

520 Вт/12 В

260 Вт/24 В

520 Вт/24 В

780 Вт/24 В

1040 Вт/24 В

Собственного потребления

<= 12 мА

Падение напряжения цепи Разряда

<= 0,23 в

Коэффициент компенсации температуры

-3 мВ/°C/2 в (по умолчанию)

Заземление

Общий отрицательный

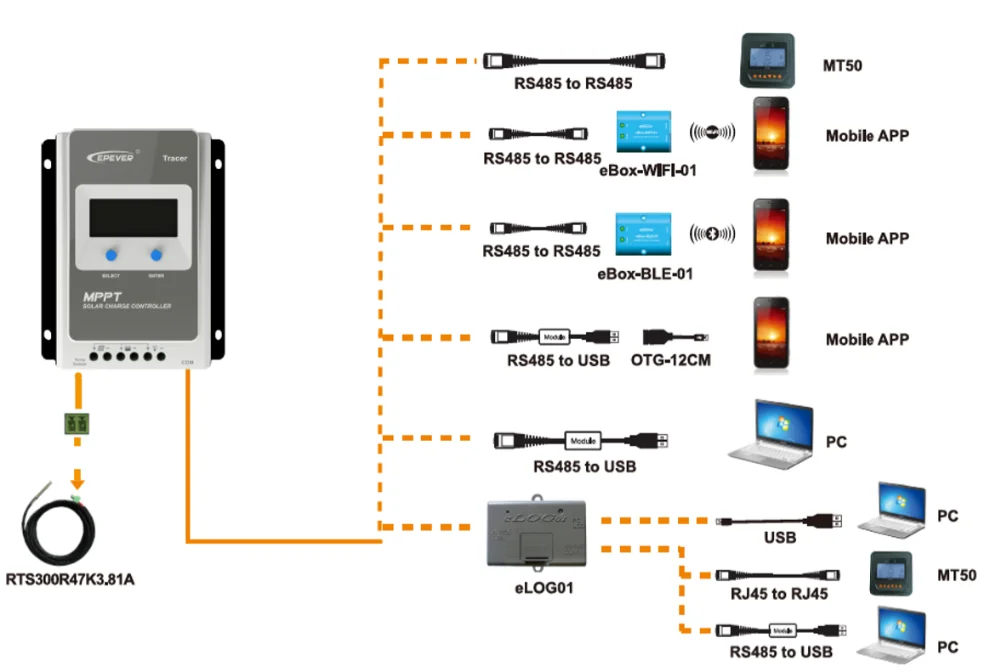

Интерфейс RS485

5VDC/100mA

Время подсветки ЖК-дисплея

60S (по умолчанию)

Экологические параметры

Рабочая температура окружающей среды

-25 °C ~ + 50 °C(100% вход и выход)

Диапазон температуры хранения

-20 °C ~ + 70 °C

Относительная влажность

<= 95%, N.C.

Корпус

IP30

Размеры

172x139x44 мм

220x154x 52 мм

228x164x55мм

252x180x63мм

Размер крепления

130x130mm

170x145мм

170x164мм

210x171мм

Терминал

12AWG(4 мм 2)

6AWG(16 мм 2)

6AWG(16 мм 2)

6AWG(16 мм 2

Рекомендуемый кабель

12AWG(4 мм 2)

10awg (6 мм 2)

8AWG(10 мм 2)

6AWG(16 мм 2)

Вес

0,57 кг

0,94 кг

1,26 кг

1,65 кг

Дополнительные аксессуары

Защита:

Упаковочный лист:

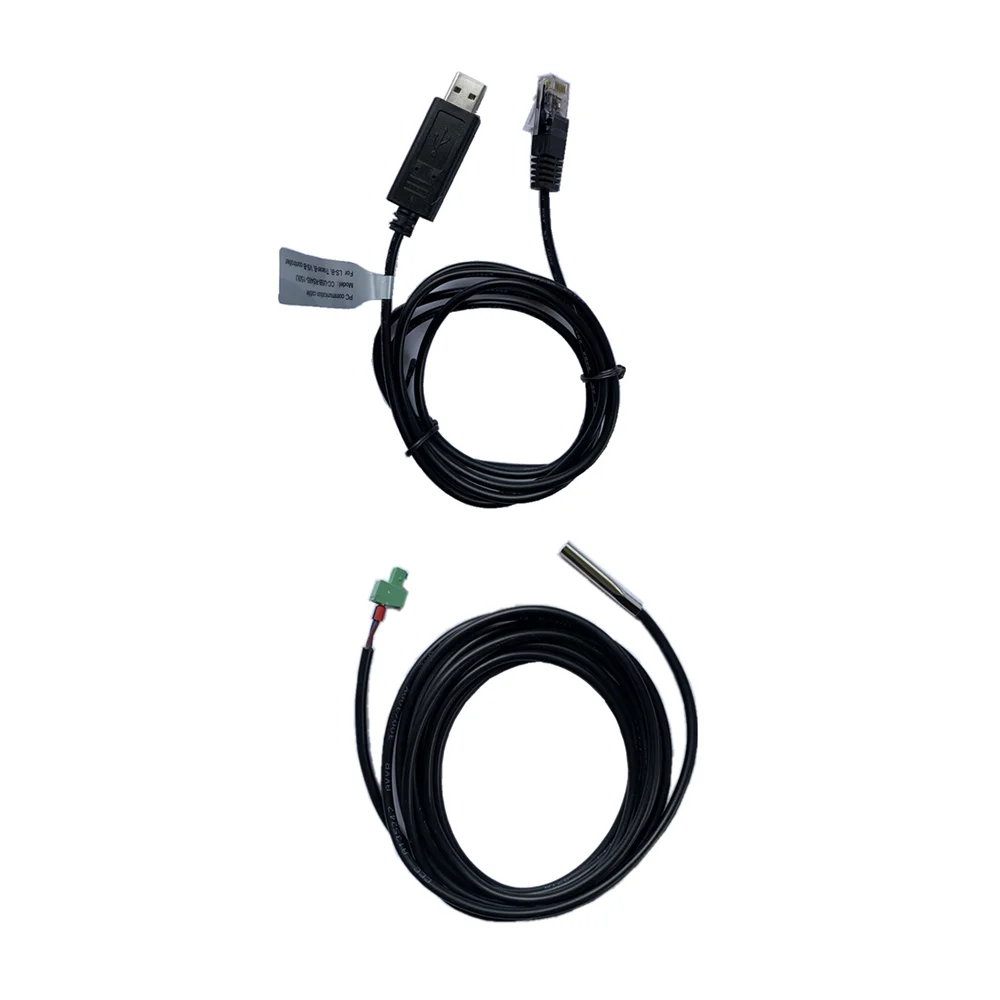

1 шт. контроллер Tracer3210AN 1 шт. Руководство пользователя 1 шт. датчик температуры (RT-MF58R47K3.81A) 1 шт. Кабель дистанционного датчика температуры (RTS300R47K3.81A) 1 шт. USB к RS485 кабель (CC-USB-RS485-150U)
