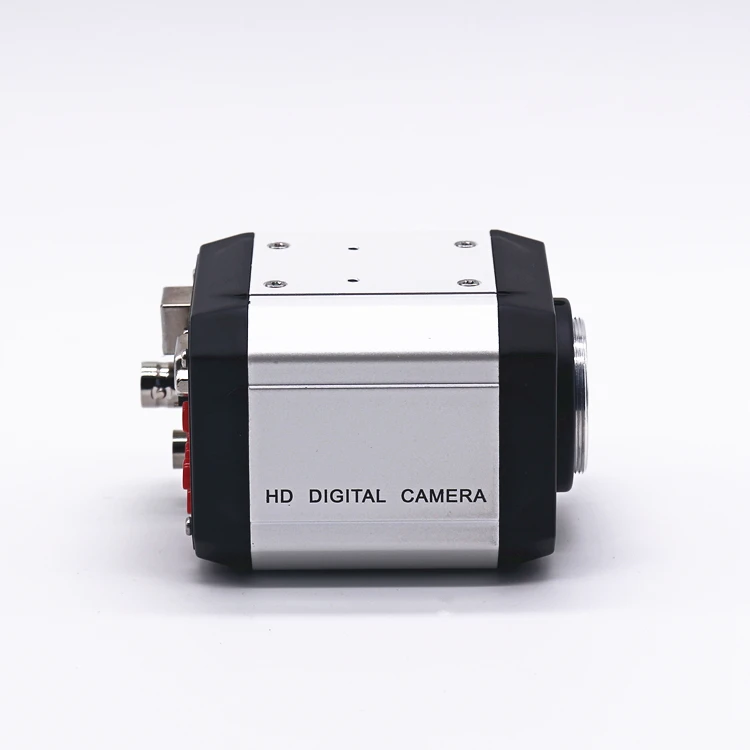

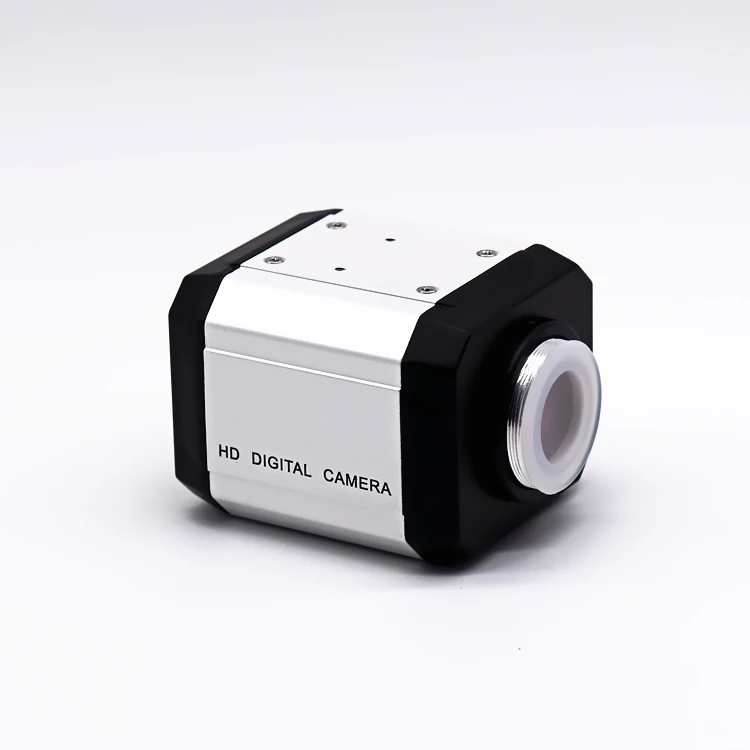

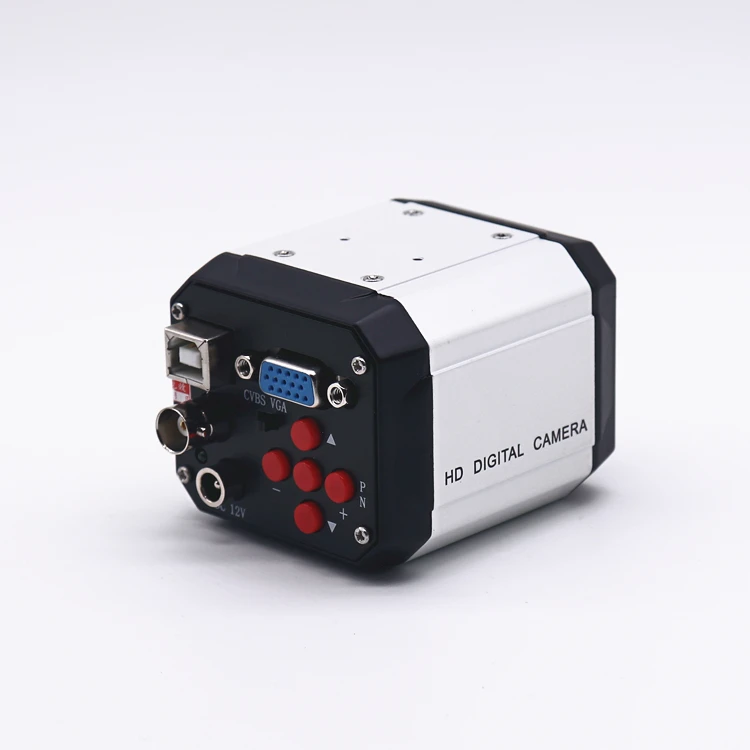

2-мегапиксельная микроскоп высокой четкости камера VGA / USB AV тройной выходной

2-мегапиксельная микроскоп высокой четкости камера VGA / USB AV тройной выходной

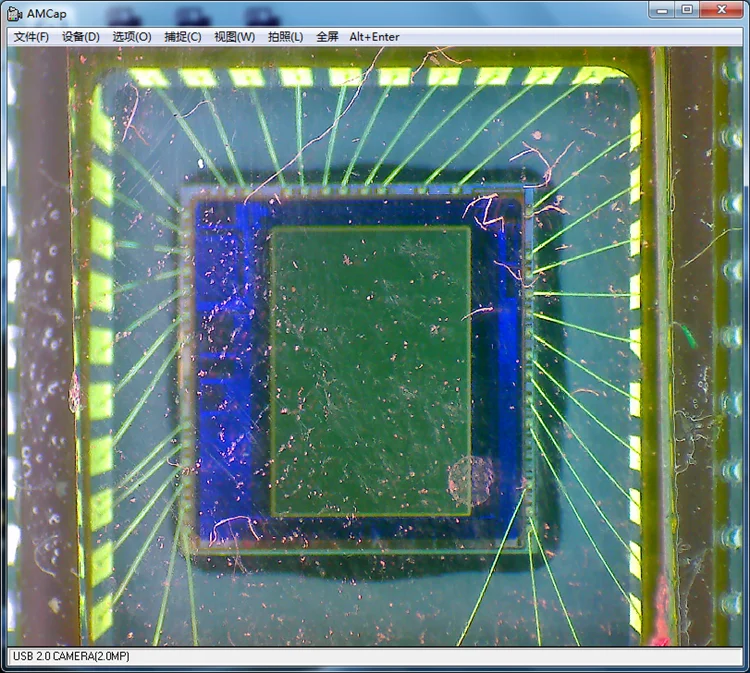

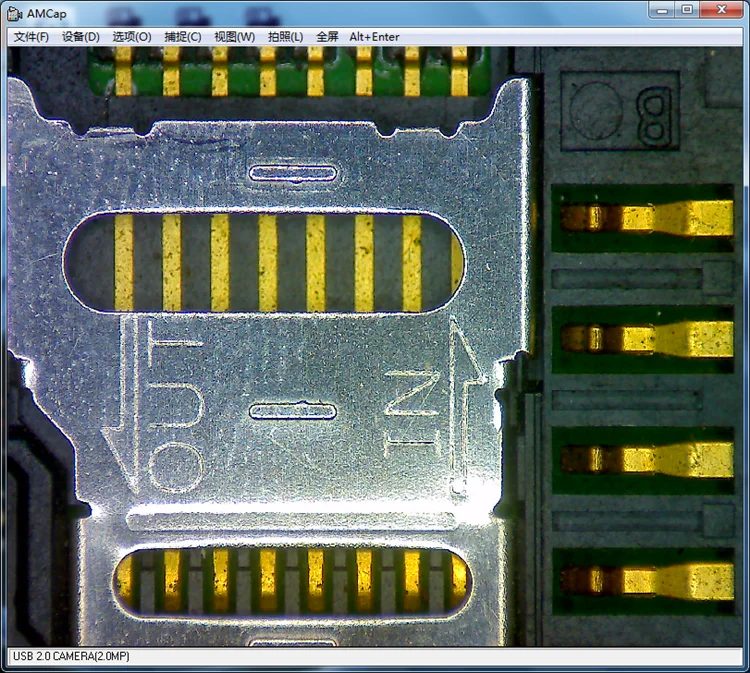

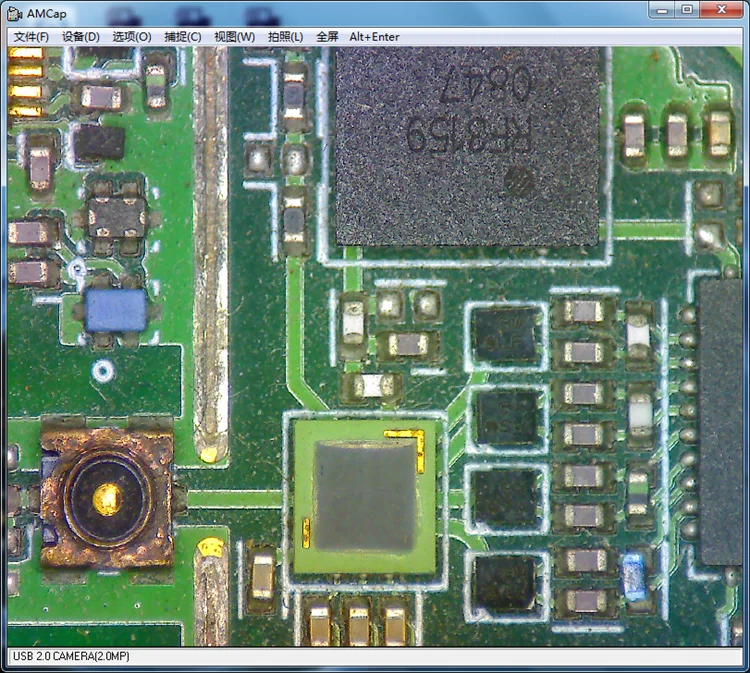

Демонстрация реального изображения

VGAIndustrial cameraDVSP538beltUSBРуководство по эксплуатации

Высокое разрешение vgaindustrial cameraDVSP538Портативный 8ИндивидуальныйГенератор CrosshairФункция, она может быть выбрана через menu1reach8individual, Также ПринеситеUSBoutput. Для обеспечения безопасности, пожалуйста, прочитайте инструкции по эксплуатации в деталях.

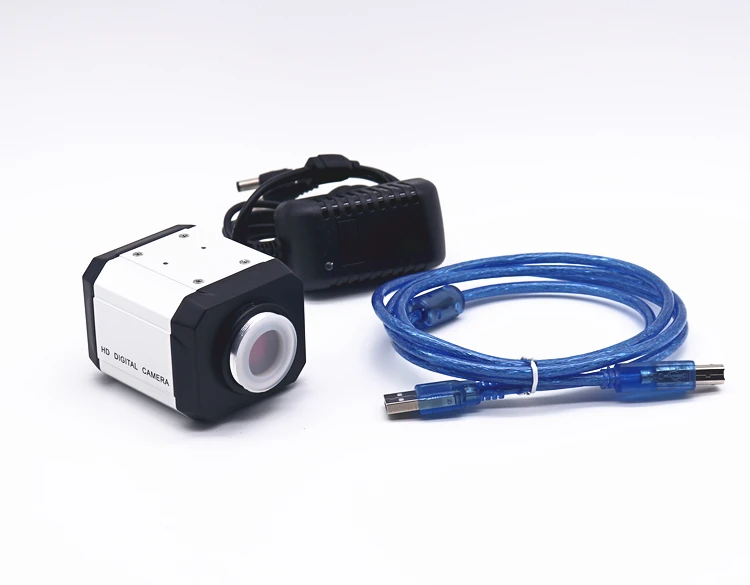

Компоненты упаковки:

VGAIndustrial mainframe камеры, 5V DCPower supply one,One operation manual.

Установка:

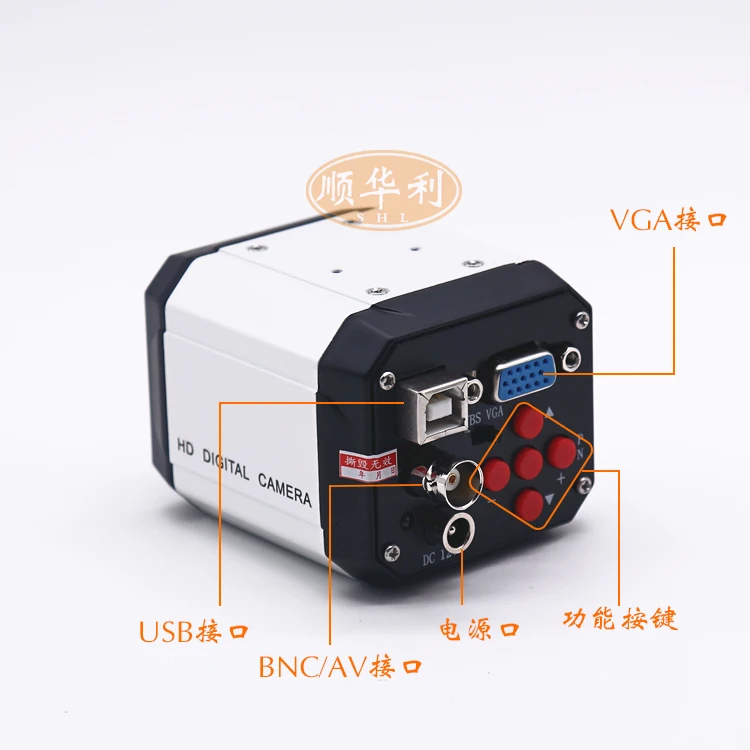

Промышленные линзы, установленные на cameraCSInterface,VGA внешний интерфейс и отображение данных линии подключения,USBИнтерфейсПринимаетсяUSBLine и computerUSBmouthПодключение5V DC INInterface и5 в источник питания постоянного токаЛиния подключения, индикатор светильник зеленый после включения, указывает, что камера работает должным образом.

Меню операции:

Нажмите onceMEMUKey, чтобы открыть главное меню, нажмите еще раз. MEMUKey, чтобы закрыть главное меню. После открытия главного меню вы можете увидеть изображение, настроить, подменю, например, информацию о продукте. adopt▲/Key, чтобы переместить курсор, чтобы выбрать подменю, чтобы войти, нажмите еще раз + ключ, чтобы войти в подменю, точки курсора. Если вы входите в подменю изображения, Вы увидите, что есть много элементов меню: яркость, контрастность, насыщенность цвета и т. Д., снова +/-ключ для регулировки значения. Если вы входите в подменю настройки, вы можете увидеть, что элементы меню: Выбор языка, Выбор разрешения, выбор перекрестного перехода, выбор цвета перекрестного перехода и т. д. Снова +/-ключ, чтобы выбрать или отменить выбор опции. Чтобы вернуться в главное меню, просто введите пункт exit.

Перекрестное перемещение операции:

После закрытия меню, adopt▲/key ключ для выбора линии для перемещения, цвет подвижной линии отличается от других цветов линии. Повторное использование +/-ключ для перемещения подвижной линии вверх и вниз или влево и вправо.

Использование функции usb:

Положите «USBSoftware» скопируйте всю папку на ваш компьютер,ПодключениеХорошийЛиния USBAfter, открытая"Usbsoftware”folder.findamcap.exe этот документ, дважды нажмите, чтобы увидеть изображение на компьютере. После просмотра изображения, вы можете использовать функцию фото внутри, нажмите, чтобы сделать фотографии."USBSoftware» папка с фотографиями. Опция-> фильтр для видеозахвата Next canUSBOf выходного изображенияЯркость, коэффициент контрастности, насыщенность цвета .......

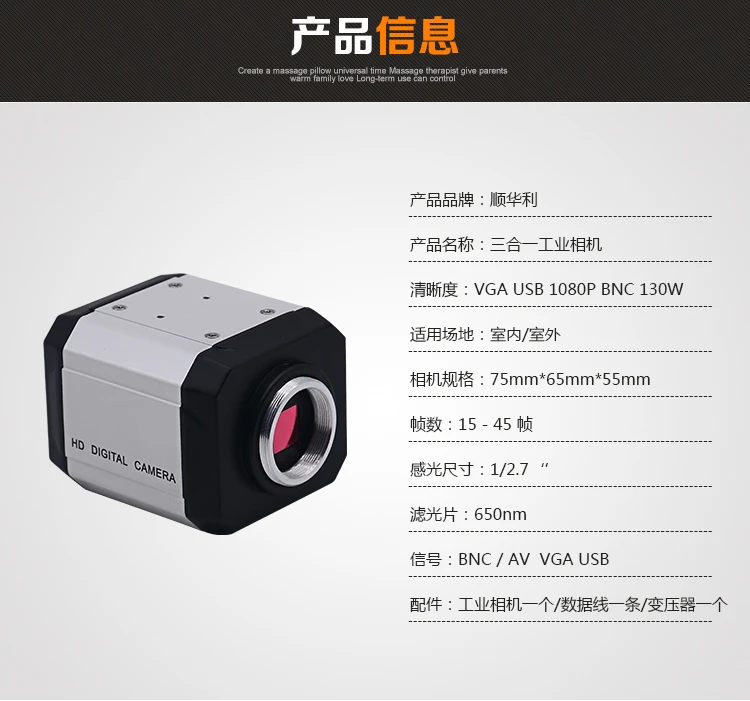

Параметры камеры:

1, изображение element130Ten тысяча pixelsCMOS, эффективное изображение number1280(H)* 1024(V),15 кадров/сек, Definition650TV-Lines.

Разрешение USBOutput800tv-линии

2, интерфейс VGAInterface, режим VGAOutput поддержка: 1024X768 60 Гц, 1024X768 75 Гц, 1280X1024 60 Гц,

3, за исключением вертикальных зеркал, Горизонтальное зеркальное изображение, отрицательная пленка, контраст с экраном, все остальные выключеныСохранениеБудьте внимательны:Поперечная линияПоложение после перемещения30 секунд спустяСохранение.

4,UseCSLens интерфейс, OptionalCS интерфейс объектива.

5,Входная мощность: + 5 В DC допустимая погрешность 10%, рабочая currenent400ma,Время работы в режиме ожидания 50 месяцев.

6. Заводской сброс по умолчанию: удерживайте питание (кнопка питания), не ставьте, подключите питание снова, затем отпустите кнопку питания.
