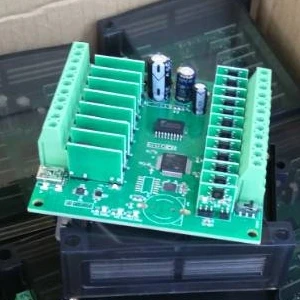

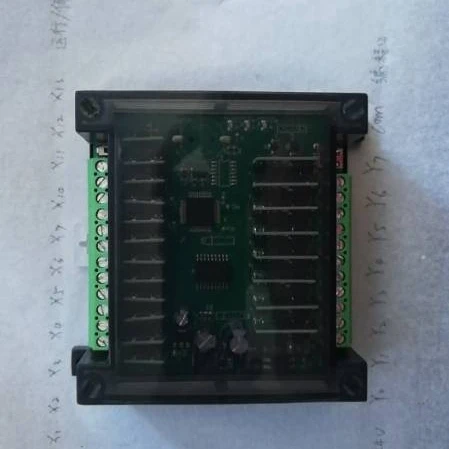

PLC промышленная версия управления FN2X серии 12 В 8 Выход Высокоскоростной

PLC промышленная версия управления FN2X серии 12 В 8 Выход Высокоскоростной

1) режим программирования: Программирование лестницы

2) Емкость программы:8000 шаг

3) Поддерживающие мягкие компоненты:

SpecialregisterD8xxx 256Индивидуальный;Регистерд8000 человек;

TimerT,256 человек; КоличествоРеализация256 человек ;

Вход pointX,256 человек;Выход заостренный, 256 человек

Реле формирователя600 человек; Вспомогательный relayM 3071 точечный M0-M3071

Постоянный K andH

4) специальныйРеле:

M8000 (контакт мониторинга операции) M8001 (контакт счетчика мониторинга операции).

M8002 (Инициализация импульсного контакта) M8003 (Инициализация импульсного обратного контакта)

M8004 (ошибка с указанием контакта) M8011(10 миллисекунд импульса часов)

M8012 (пульс на 100 миллисекунд) M8013 (пульс на 1 секунду)

M8014(1 минутный часовой пульс) M8020 (нулевая отметка)

M8021 (кредитный флаг) M8022 (переносной флаг)

M8029 (флаг конца выполнения команды) M8033 (контакт памяти)

M8034 (без контакта на выходе).

5) Время выполнения:

100mstimer,common200spot,T0 ~ T199;

10mstimer,common46spot,T200 ~ T245;

1msCumulationtimer, Common4spot,T246 ~ T249;

100msTotalizing таймер, common6spot,T250 ~ T255

6) выключение питания:

1024 внутренних Реле: M512--M1535

10 таймеров: T246--T255

100 счетчиков: C100--C199

800 регистраторов данных: D200--D999

Другие регистры, staySTOP или выключение будут очищены

1. Базовая инструкция управления последовательностью

LD 、LDI、И、Ани、Или、 ORI

LDP,LDF、ANDP、ANDF、ОРП、 ORF

Вне,Набор、RST、LPS、LPF、Конец,MC, MCR

2. Инструкция по программному потоку

CJ,CJP、Вызов、Мозоли、SRET,Для 、 NEXT

3. Команда сравнения передачи

КС/СС,CMPP、DCMP、DCMPP,

ZCP 、DZCPP, MOV、Дмов,

SMOV 、CML、DCML、 BMOV,

Фмов,DFMOV, XCH、 DXCH

BCD,DBCD、КонтейнерДбин

4. Четыре инструкции по эксплуатации логики

Добавить,DADD、Суб、DSUB,

MUL,DMUL, DIV、DDIV,

Inc.Вкл.、DINC、DINCP,

Дек.Депп、DDEC、Палочка,

DWAND, WOR,DWOR、WXOR,

DWXOR 、NEGДнег

5. Инструкция по циклическому сдвигу

ROR,DROR、ROL、Дрол,

RCR,DRCR,

RCL 、DRCLDEMOV

6. Инструкции по обработке данных

ZRST,Среднее значение、SQR、DSQR,

FLT 、DFLT、Риф、 MTR

7,1、 Плавающая точкаЭксплуатация1 Инструкция

ECMP, EZCP

7,2、 Плавающая точкаЭксплуатация2 инструкции

DEADD,Десуб、DEDIV、DEMUL,

DESQR,DEMOV,

Инт.DINT、Дсин、DCOSДтан

8. Высокая и низкая байтовая Инструкция по обмену

Обмен, обмен

9. Инструкция по эксплуатации часов

TCMP,TZCP、TADD、TSUB,

ТРД,TWR、Гри、ГбитДгбин

10. Контактная команда сравнения

LD = 、DLD =、LD>、DLD>、LD <、DLD<、

LD<>、DLD<>、LD<=、DLD<=、LD>=、DLD>= 、

И = 、DAND =、И>、DAND>、И <、DAND<、

И <>、DAND<>、DAND>=、DAND>=、DAND <、DAND<= 、

Или = 、DOR =、Или>、DOR>、Или <、DOR <、

Или <>、DOR <>、DOR >=、DOR >=、DOR <、 DOR <=

11. Удобно для команды и внешнего оборудования

ALT,ПИД、RS

12. Инструкции по обработке высоких данных

PLSY, PWM

'
