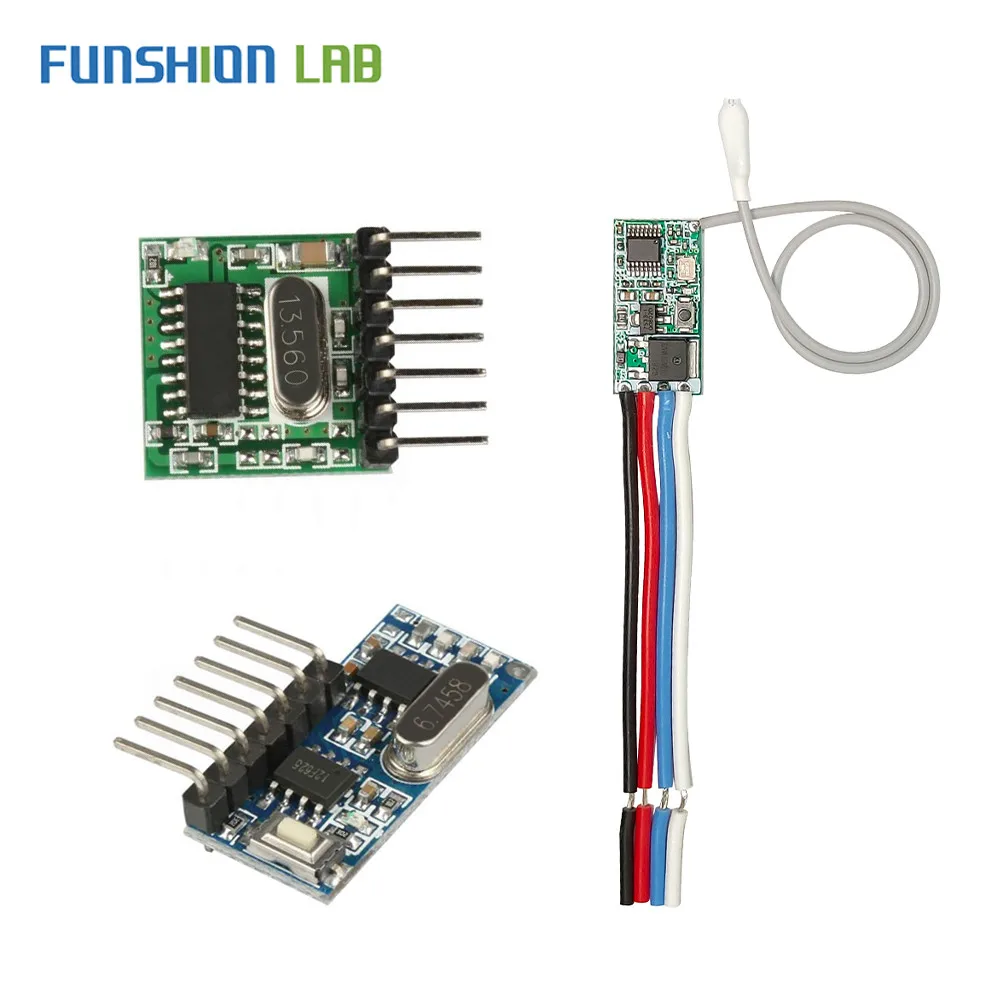

Супер гетеродинный фотомодуль FUNSHION 433 МГц дистанционное управление

Супер гетеродинный фотомодуль FUNSHION 433 МГц дистанционное управление

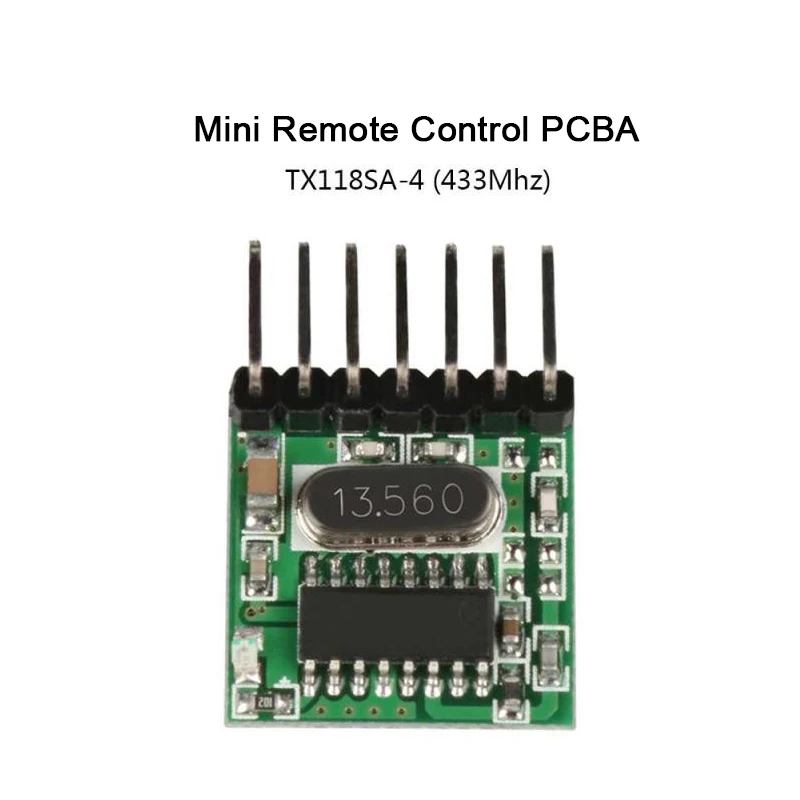

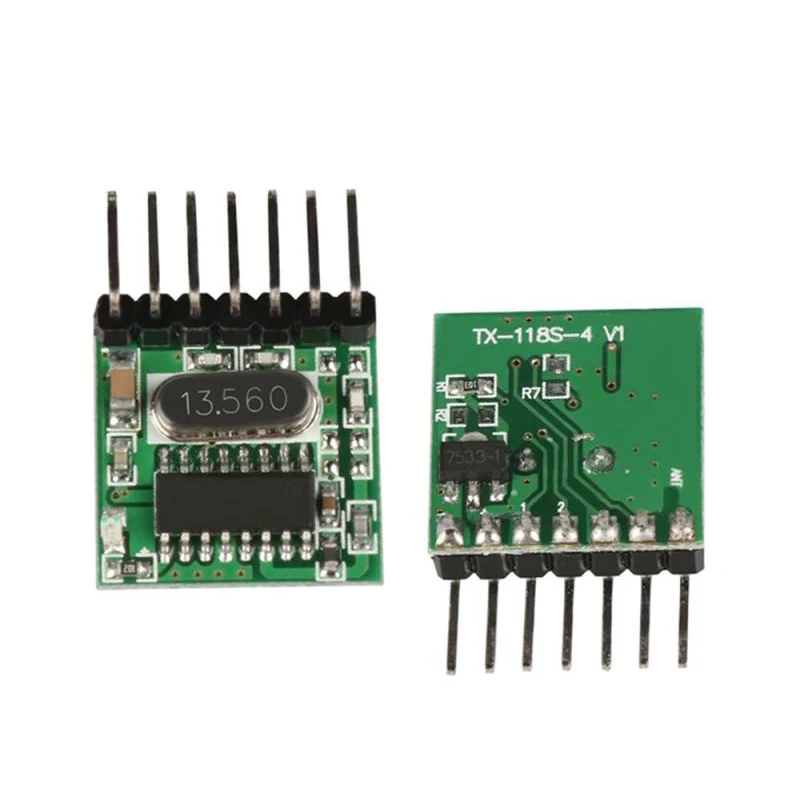

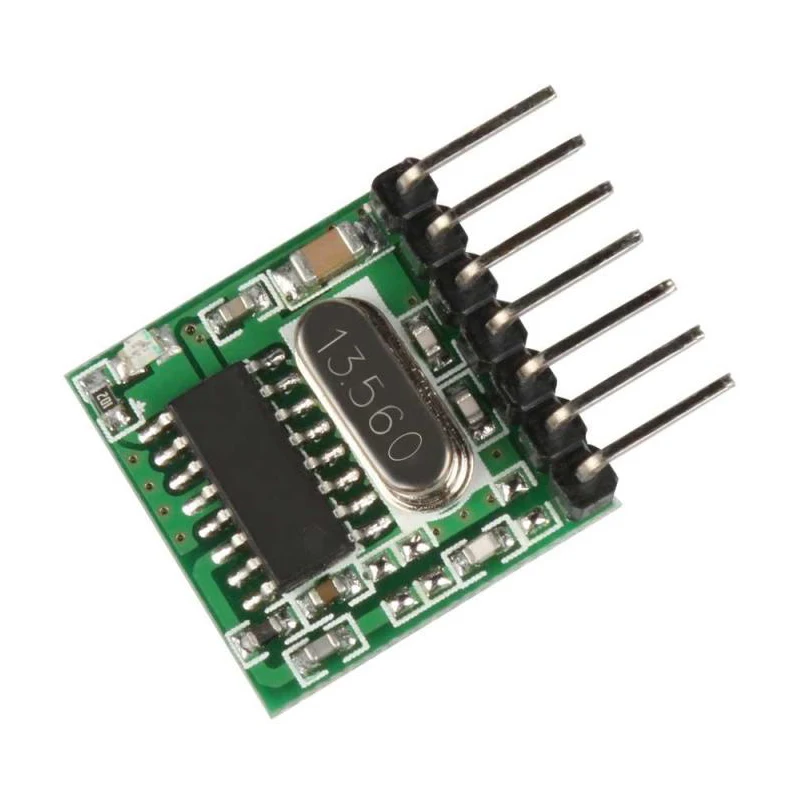

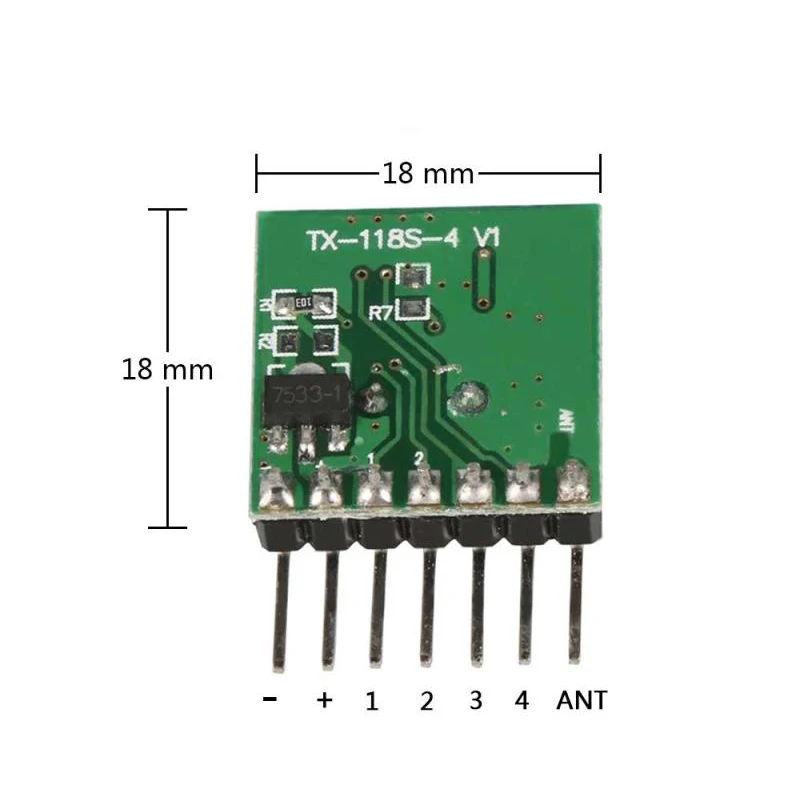

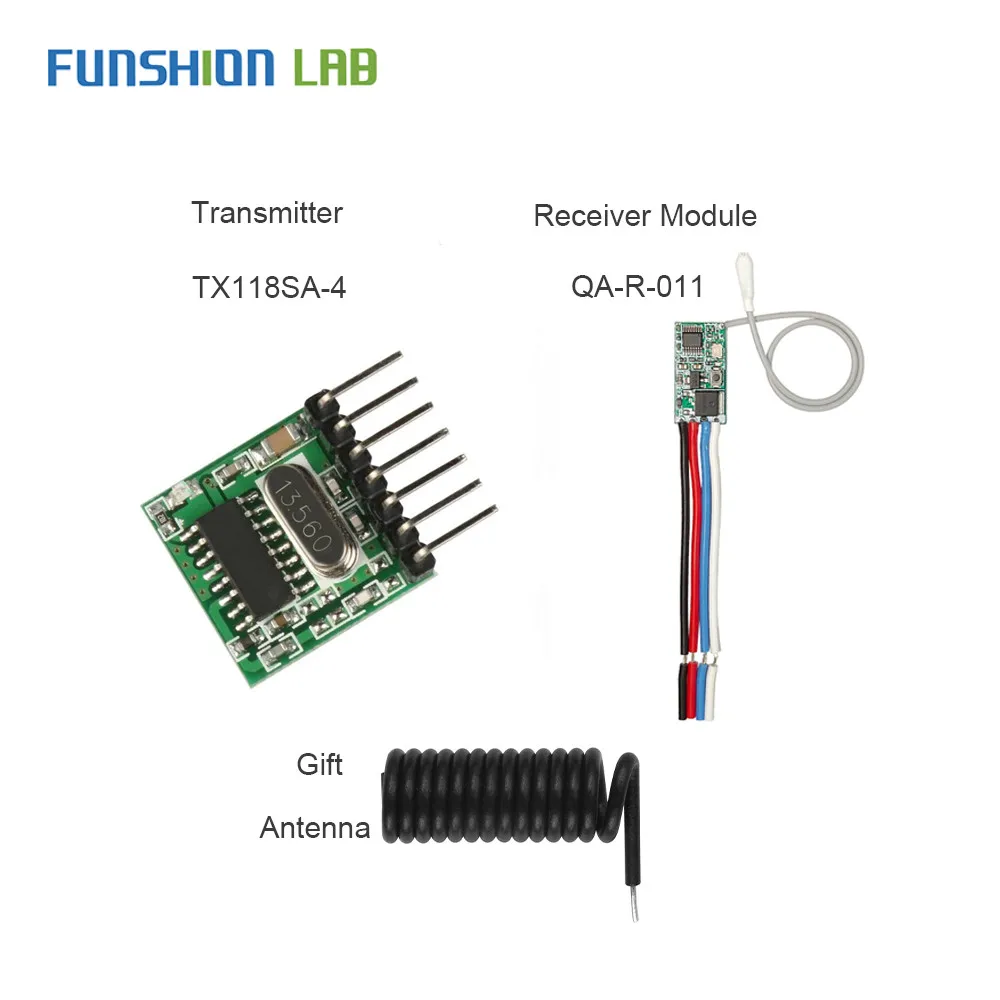

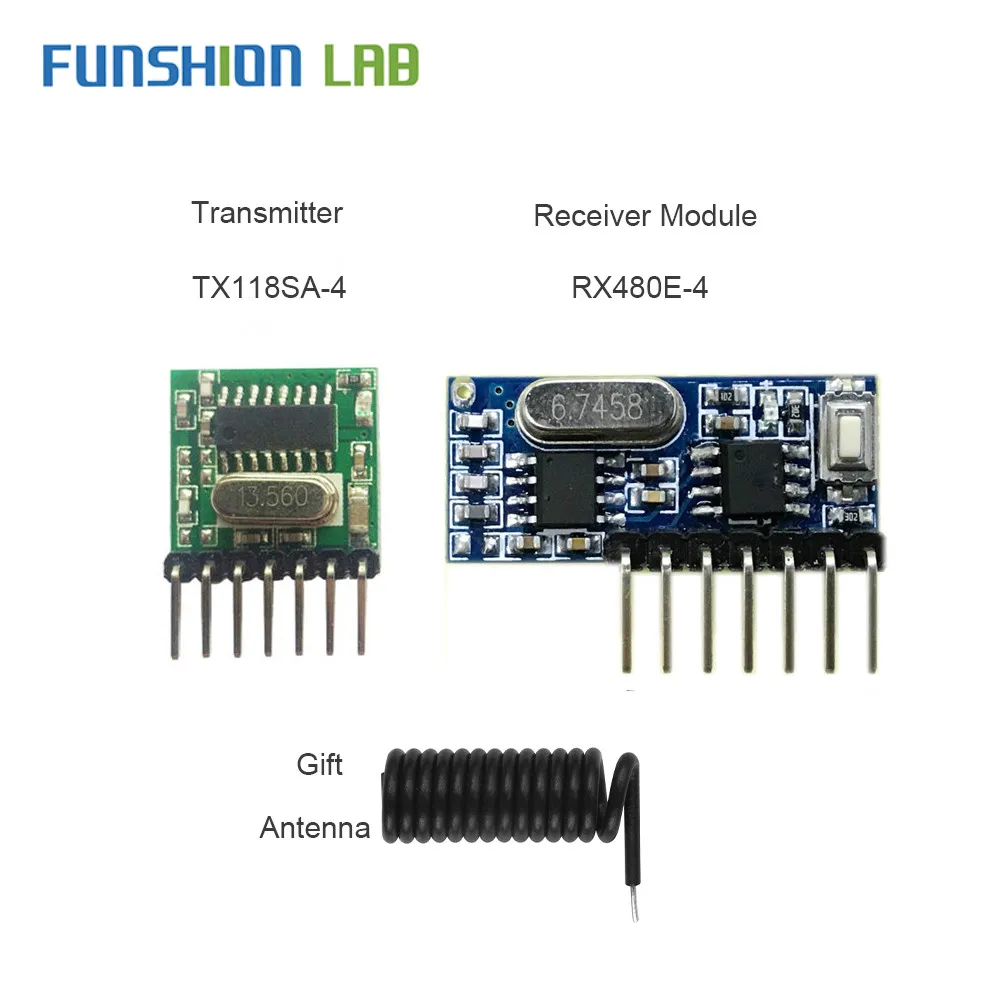

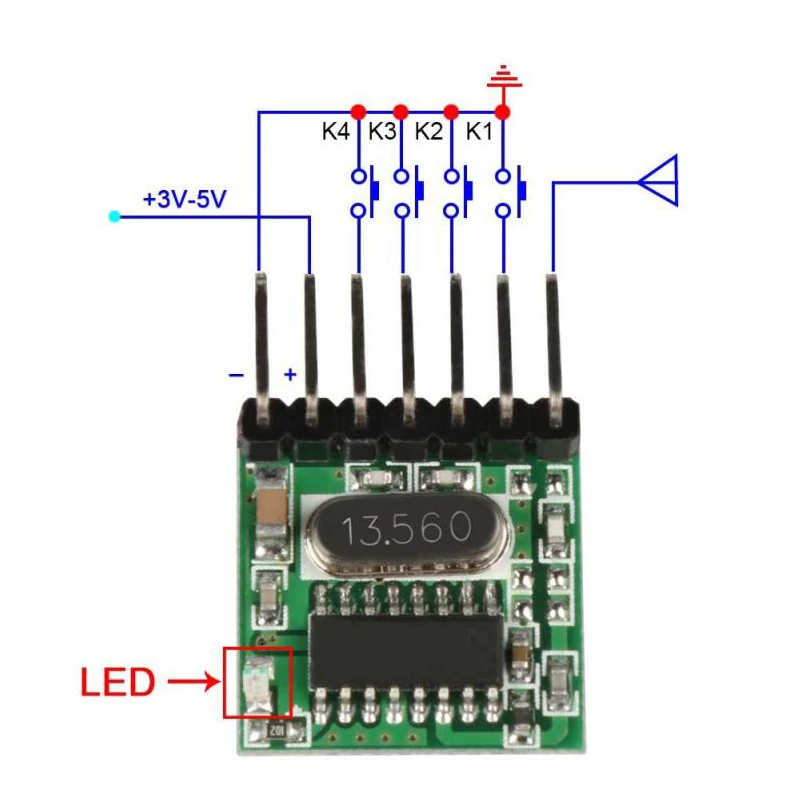

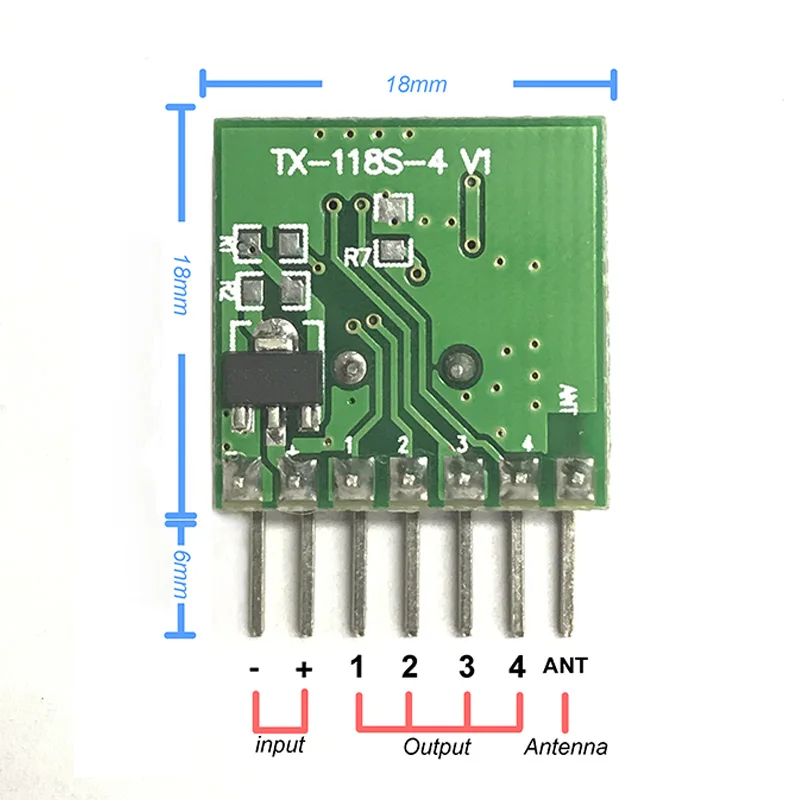

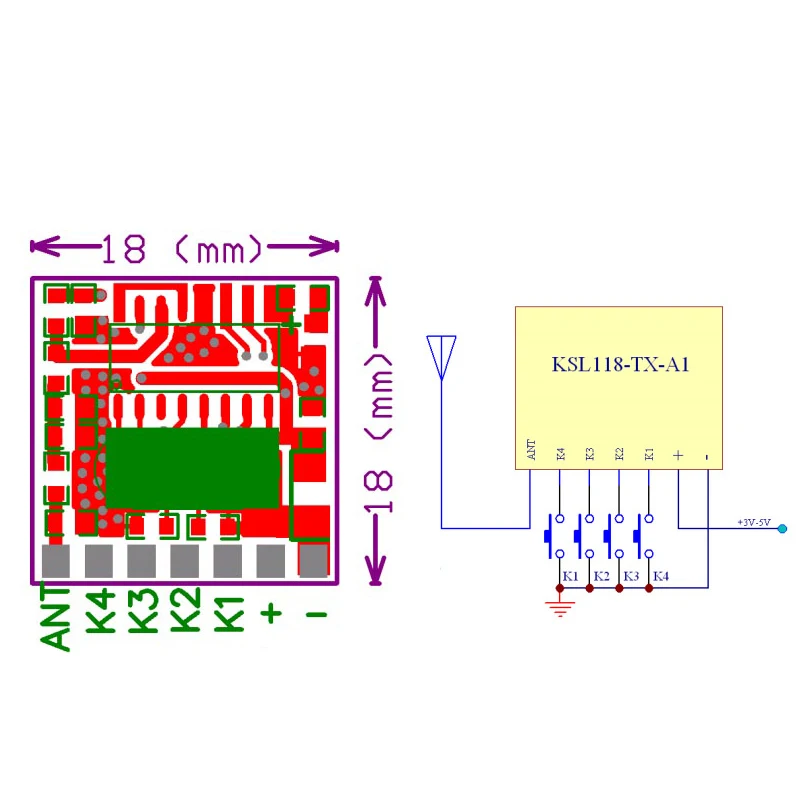

Модуль передатчика: TX118SA-4

Частота: 433,92 МГц
Рабочее напряжение: 3 В постоянного тока-24 В.
Ток излучения: 10 мА.
Ток в режиме ожидания: менее 3UA.
Мощность передачи: 11dbm.
Модуляции: ASK.
Расстояние: 20-50 м.
Скорость Огня: максимум 10 КБ/с.
Отклонение передачи: /- 7. 5 кГц/узкополосное излучение.
Кодирование: EV1527 1527 код обучения.
Ключевые данные: A, B, C, D группы из 4 входов могут быть объединены в 15 групп. Ток в режиме ожидания: <3UA.
Каждый модуль имеет уникальный идентификационный адрес.
Все модули K1-K4 четырехклавишным кодом одинаковые.

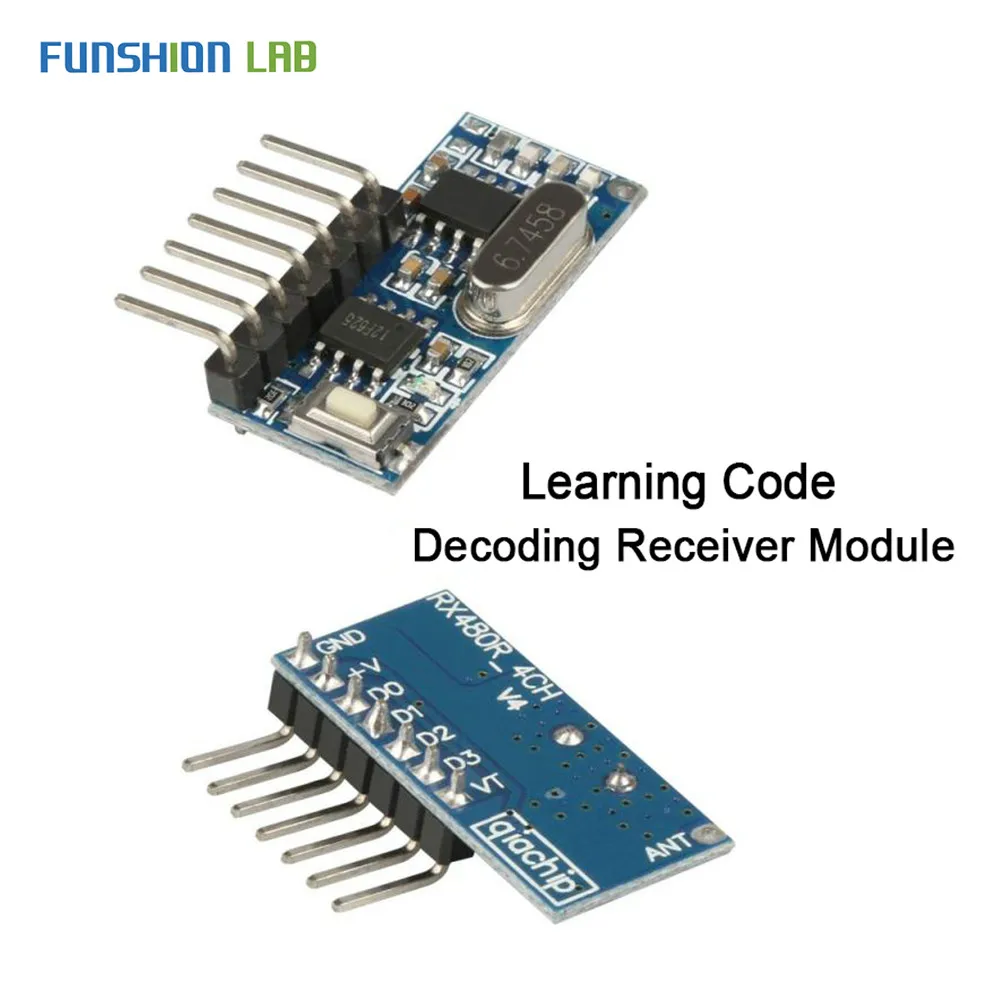

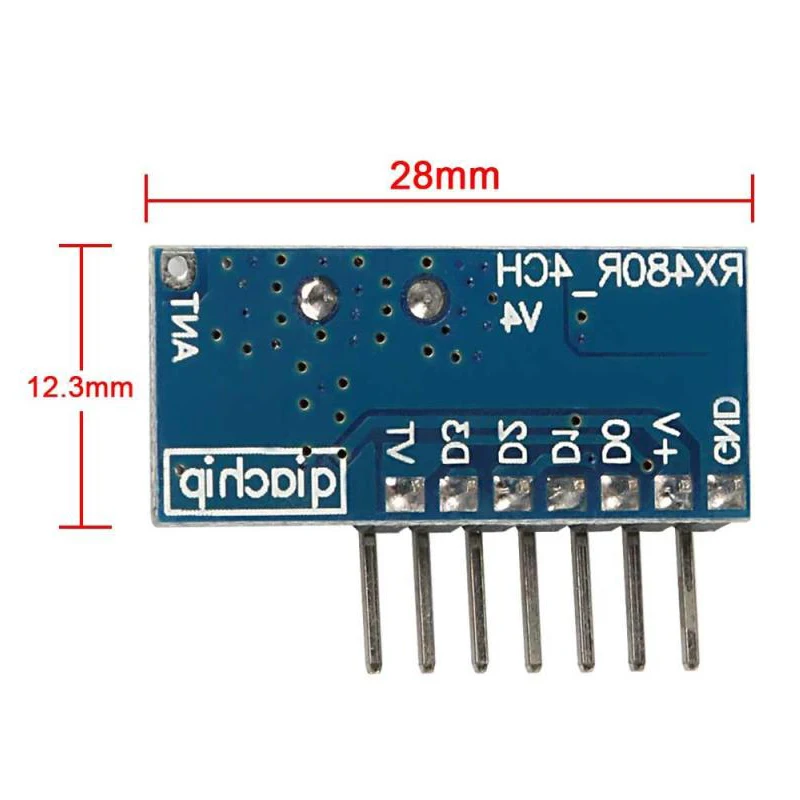

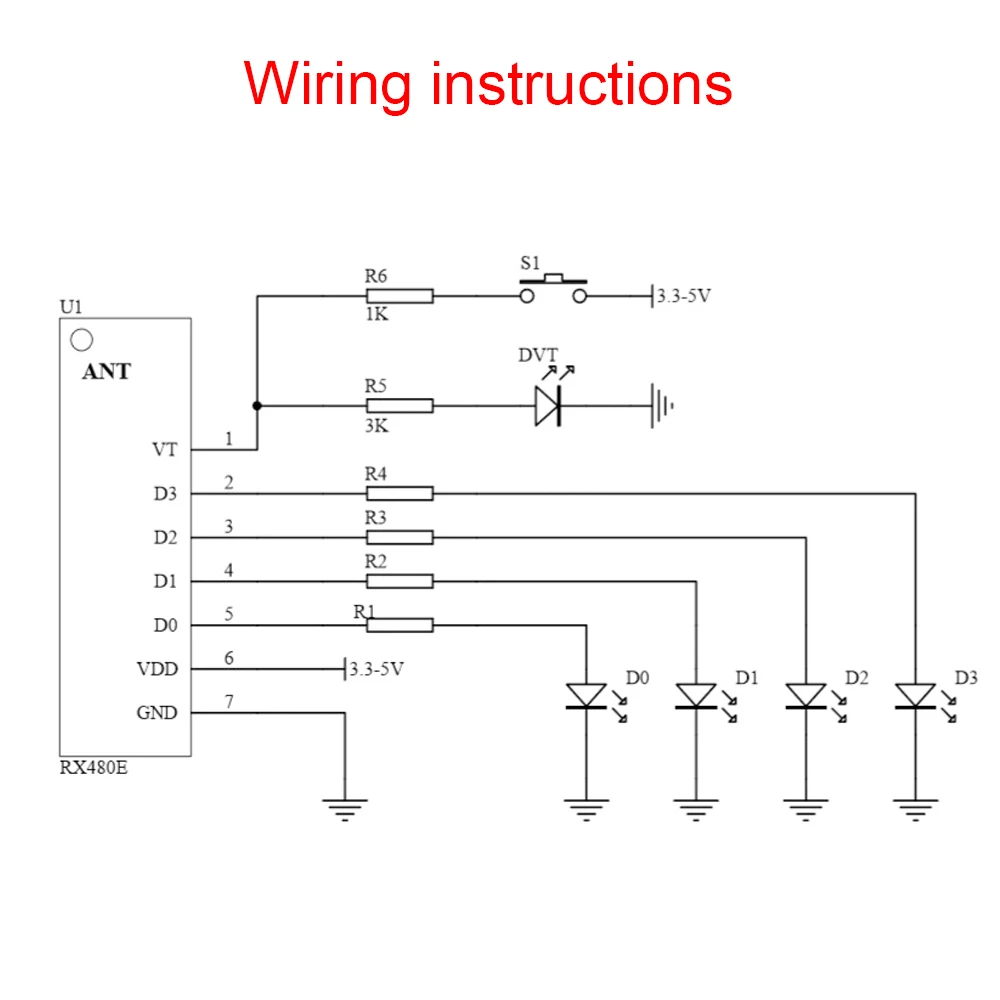

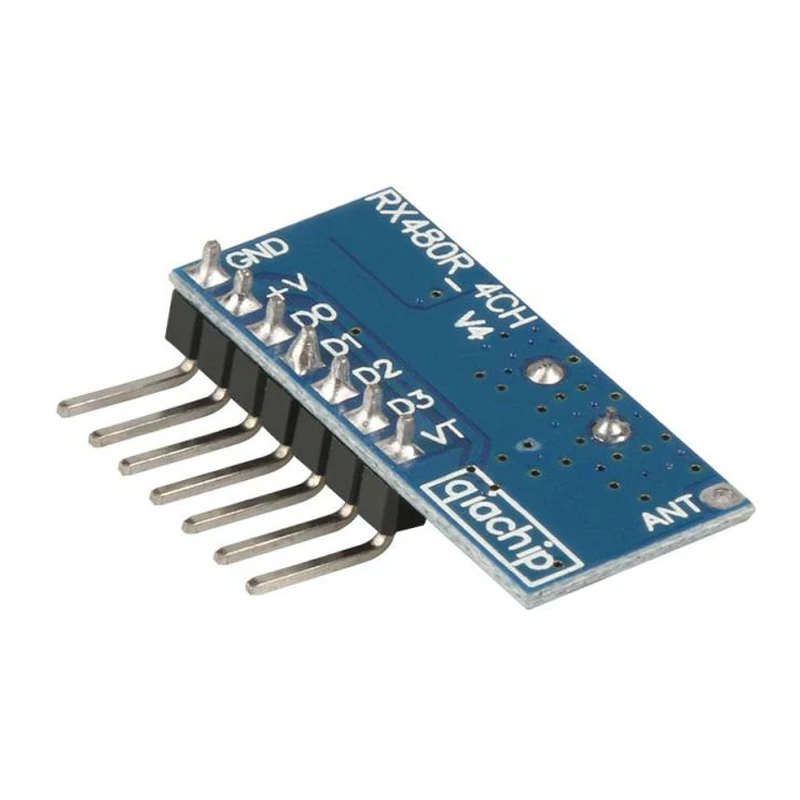

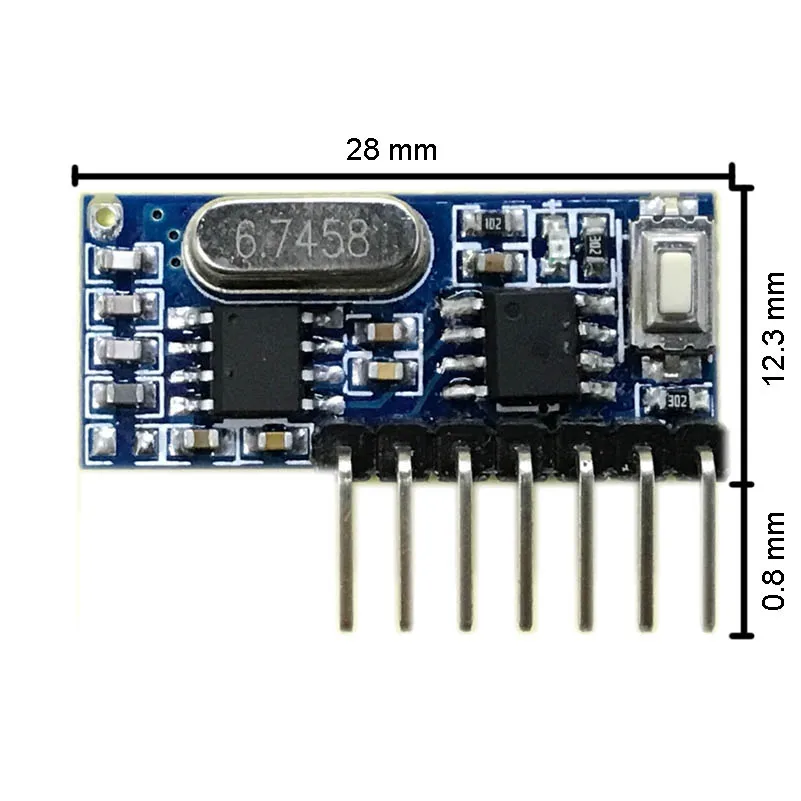

Модуль приемника: RX480E-4

Рабочая Напряжение AC/DC 3,3 ~ 5V.
Ток покоя: ≤ 5 мА.
Рабочая частота: 433 МГц (другие могут быть настроены).
Чувствительность приема:-108дб.
Расстояние получения: 15 метров выше.
Диапазон частот: ± 0,2 МГц.
Рабочая температура: -25 ~ 75.
Режим работы: точечный ход, самоблокировка, блокировка.
Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 кнопками.

Примечание:
Совместимый тип кодирования передатчика: EV1527.
Если вы не используете кодировку передатчика EV1527, не будет применен к приемнику.

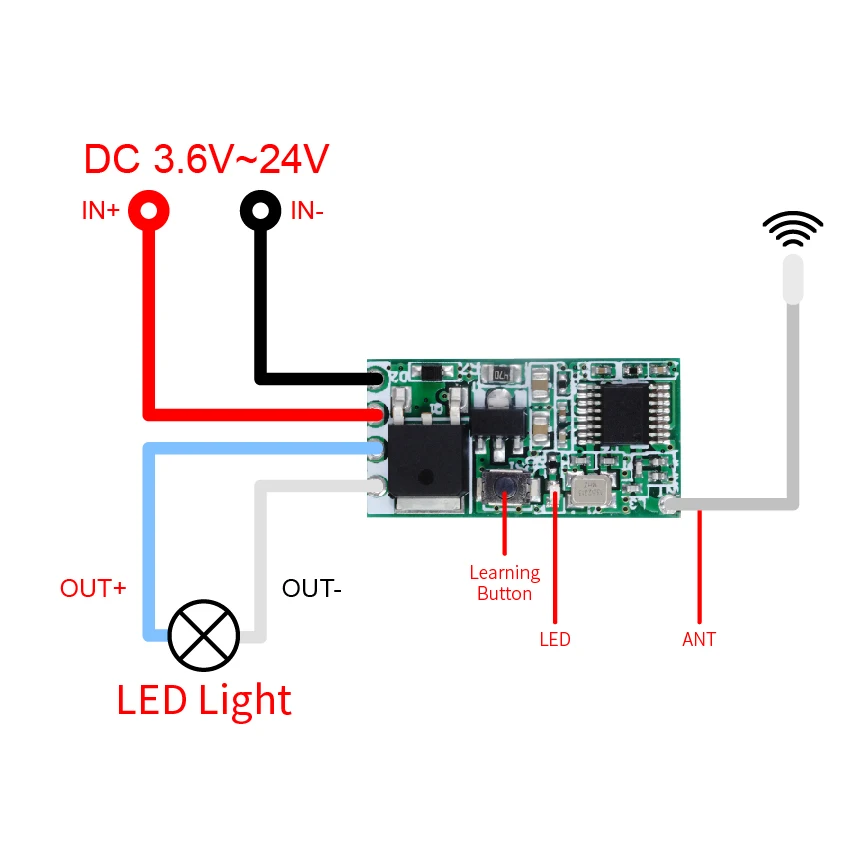

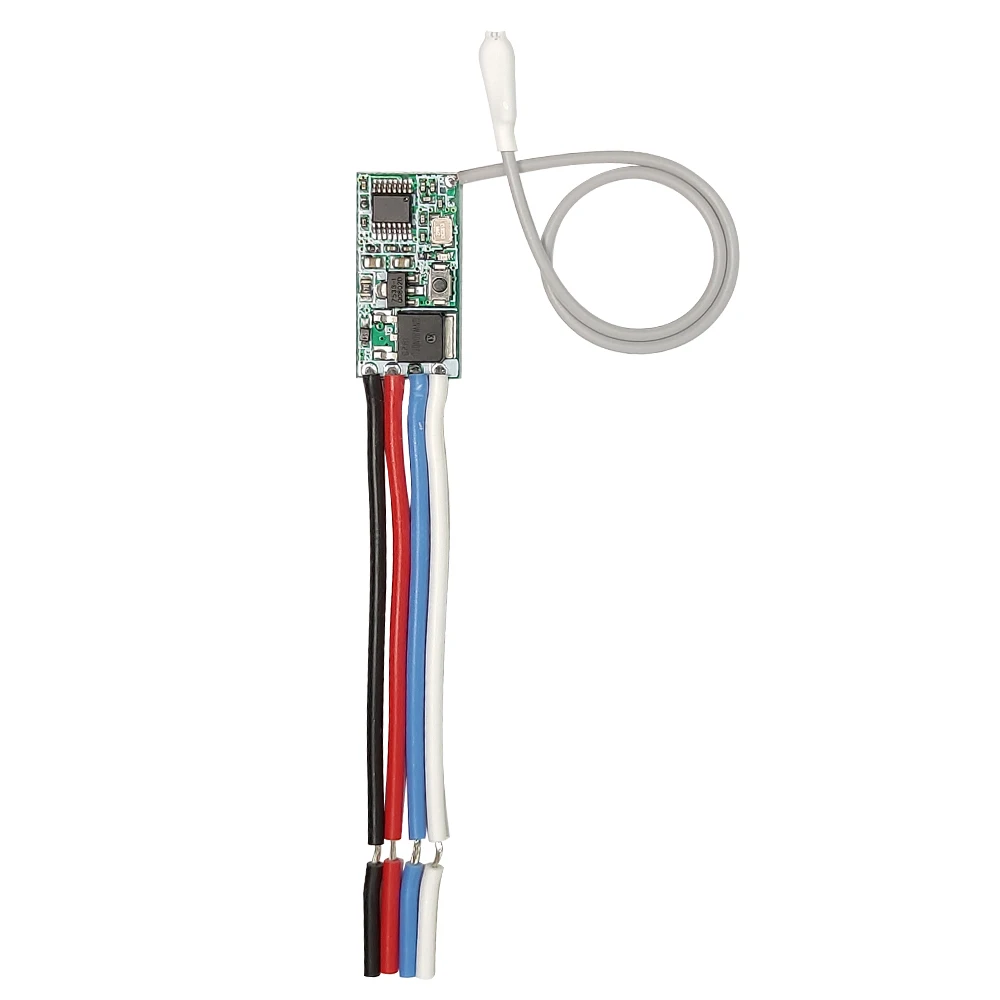

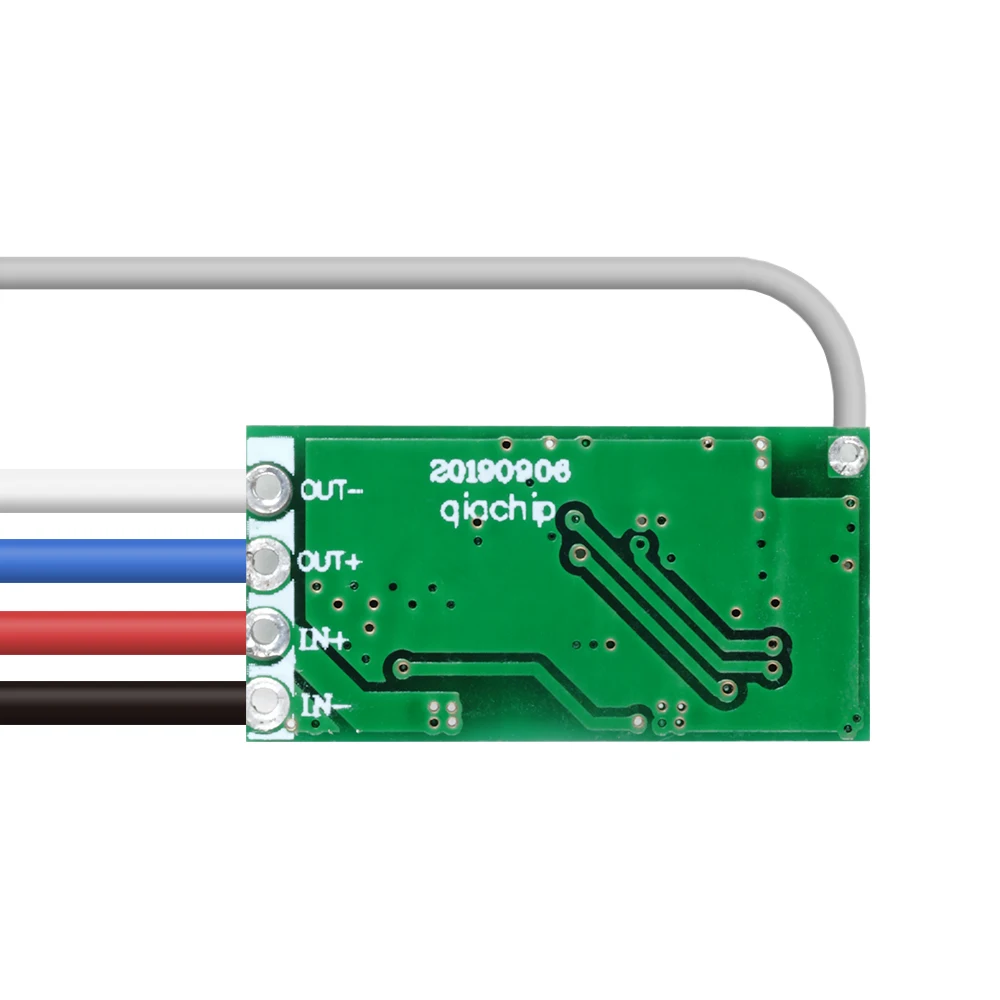

Модуль приемника: QA-R-011

Рабочая Напряжение AC/DC 3,6 V ~ 24V.
Максимальная нагрузка: 2А.
Статический ток: 3,6 мА ~ 5.5mA.
Рабочая частота: 433 МГц.
Чувствительность приема: ≥ -107dBm.
Режим модуляции: ASK (Супергетеродинный).
Количество хранимых пультов дистанционного управления: ≤ 10.
Режим работы: Мгновенный, переключаемый, режим фиксации.
Стиль обучения: кнопка обучения.
Рабочая температура: -20 градусов 80 градусов.
Размер внешнего вида: 26 мм x 13 мм x 1 мм (длина × ширина × высота).

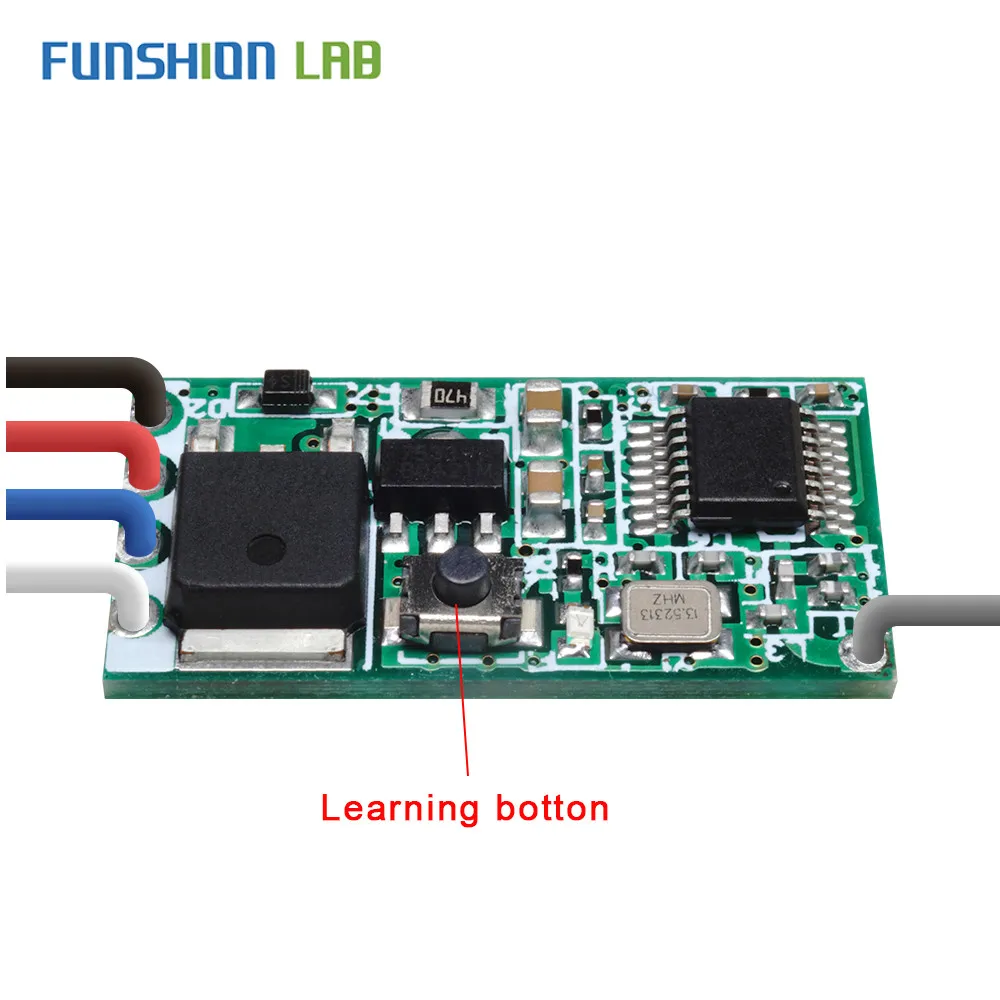

Как для программирования:

1. Удалите имеющиеся данные: 8 раз нажмите кнопку обучения. Ответ: светодиодный индикатор мигает 7 раз.
2. Код дистанционного обучения: нажмите клавишу обучения один раз, два или три раза (см. Ниже).
Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза: обучение успешно завершено.
3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.

Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.
Возможна смесь различных режимов.

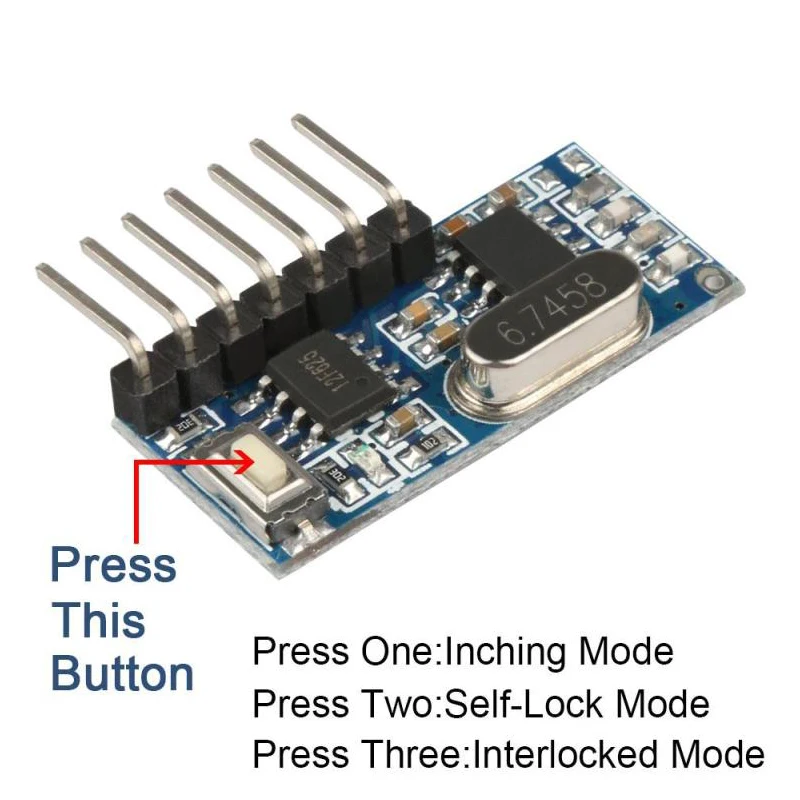

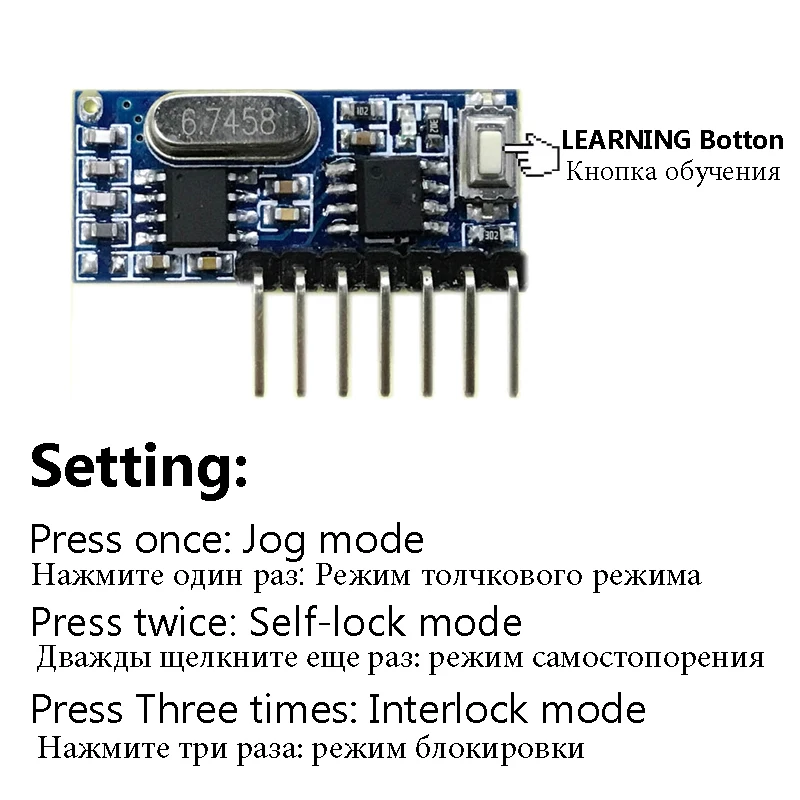

Использование кнопок (устанавливает режим и запускает процесс сопряжения):
Нажмите один раз: режим инчинга (мгновенный режим)
Нажмите дважды: режим самоблокировки (переключение 4 каналов)
Нажмите три раза: блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)

(Эти инструкции предоставлены Manfred, спасибо Manfred)

Посылка в

Посылка B

Посылка C

Приложений

1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери
5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио
